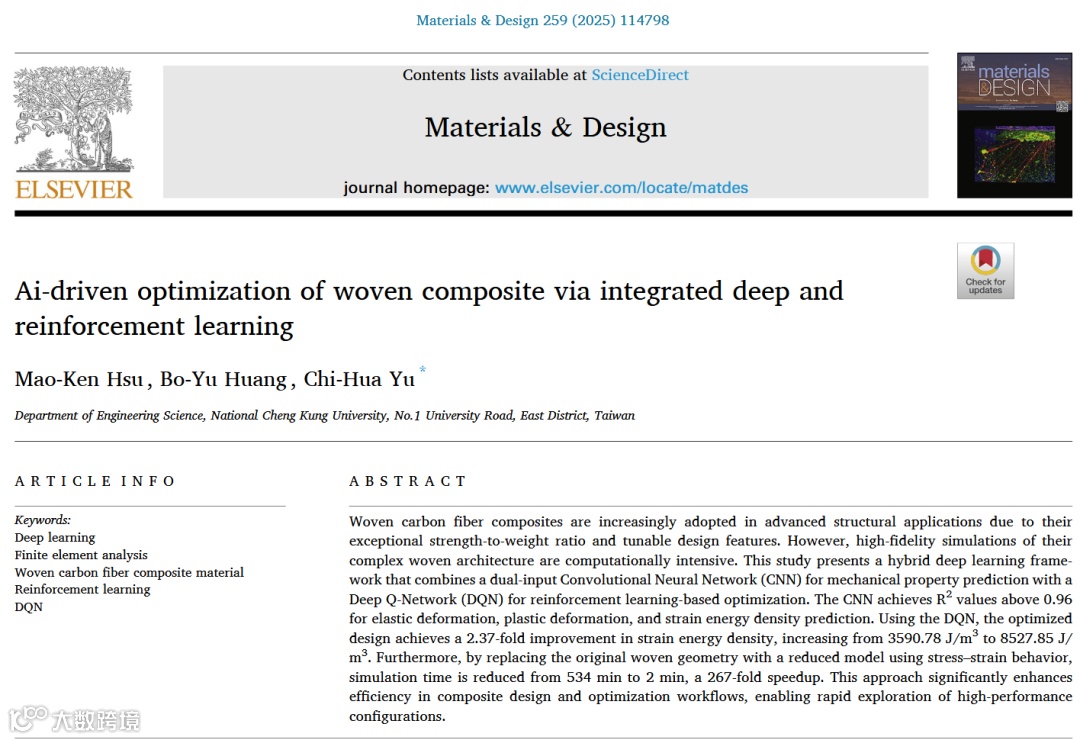

AI-driven optimization of woven composite via integrated deep and reinforcement learning

基于深度融合学习与强化学习的编织复合材料AI驱动优化

作者单位：国立成功大学

DOI: https://doi.org/10.1016/j.matdes.2025.114798

📜 第一部分：战略叙事层

✅ 第一层：论文总结

"这篇论文发现了一个关于编织碳纤维复合材料设计效率低下的真问题。该问题的核心硬挑战在于*高精度有限元模拟（FEM）的计算成本过高。为攻克这一挑战，作者提出了双输入CNN预测+DQN强化学习优化的混合框架的巧方法。该方法取得了应变能密度提升2.37倍、模拟时间减少267倍的强效果，最终凝练出AI驱动逆向设计范式可替代传统仿真流程的新见解。"

✅ 第二层：论文拆解

1. 1. 真实工程问题
• • 问题本质：航空航天领域需高频迭代优化编织复合材料，但传统FEM单次仿真耗时534分钟（约9小时）。
• • 行业痛点：设计周期被计算瓶颈制约，无法快速探索高性能构型（如应变能密度、抗冲击性）。
2. 2. 核心科学挑战

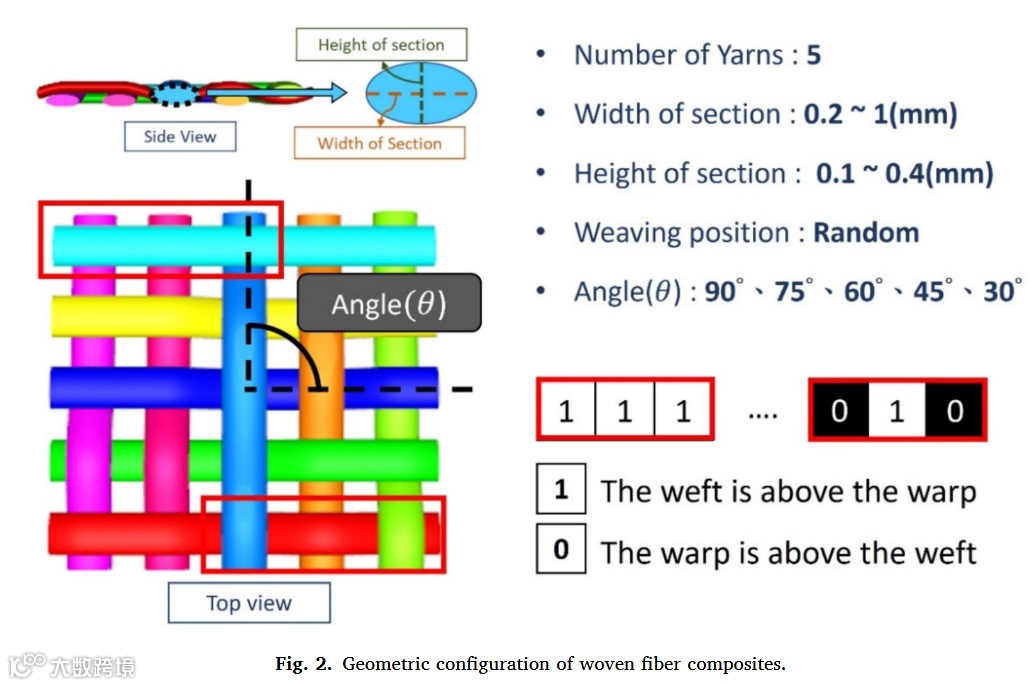

• • 高维设计空间：需同步优化纤维排列(5×5矩阵)、编织角度(30°-90°)、材料组合(2纤维+3树脂)。
• • 计算鸿沟：物理仿真需精细建模纤维-树脂界面（125,000单元），并行化难度大且成本高昂。
3. 3. 巧妙的核心方法
• • 创新双通道CNN：
• • 图像通道：5×5二值编织图案（1=纬纱在上，0=经纱在上）捕捉几何拓扑。
• • 数值通道：21维向量（纱线宽/高、角度、材料参数）。
• • DQN策略革新：
• • 动作空间：翻转编织位点(0/1)、±10%调整几何参数、切换离散材料选项。
• • 奖励函数：直接采用CNN预测的应变能密度（ ）。

1. 4. 强效果验证

   指标	原始值	优化值	提升倍数

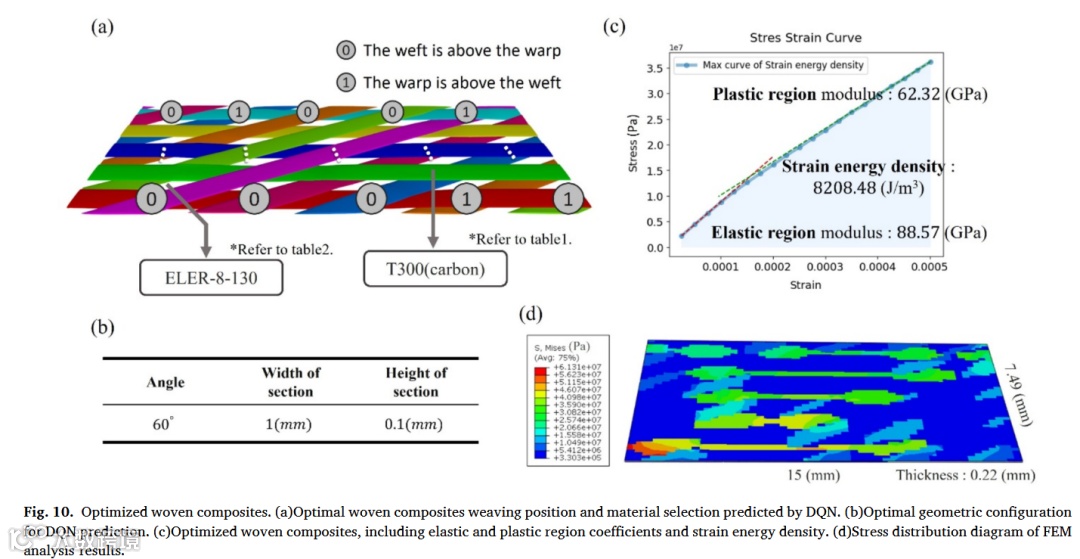

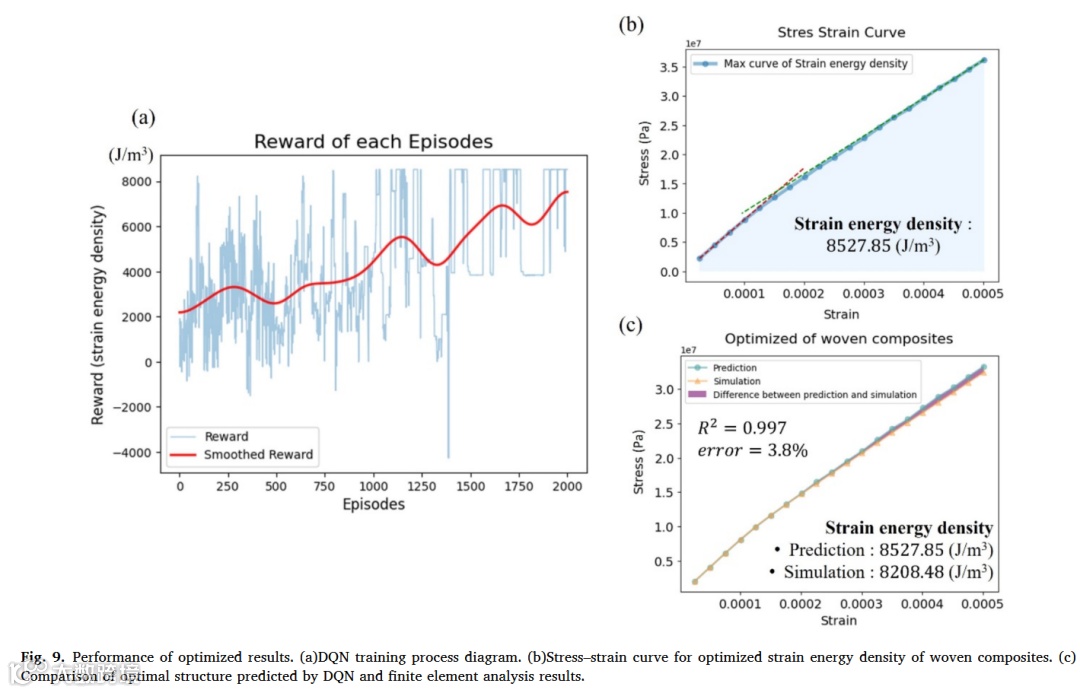

   应变能密度	3590.78 J/m³	8527.85 J/m³	2.37×

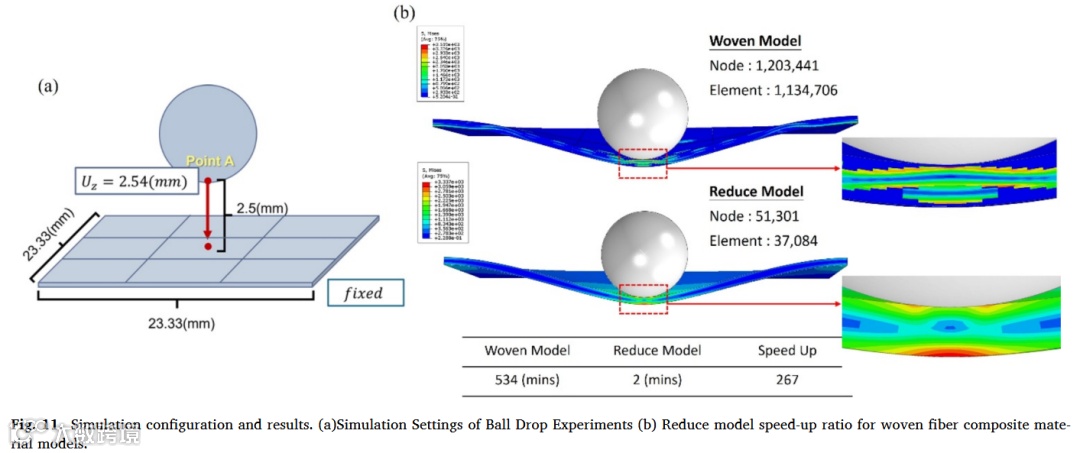

   仿真时间	534 min	2 min	267×

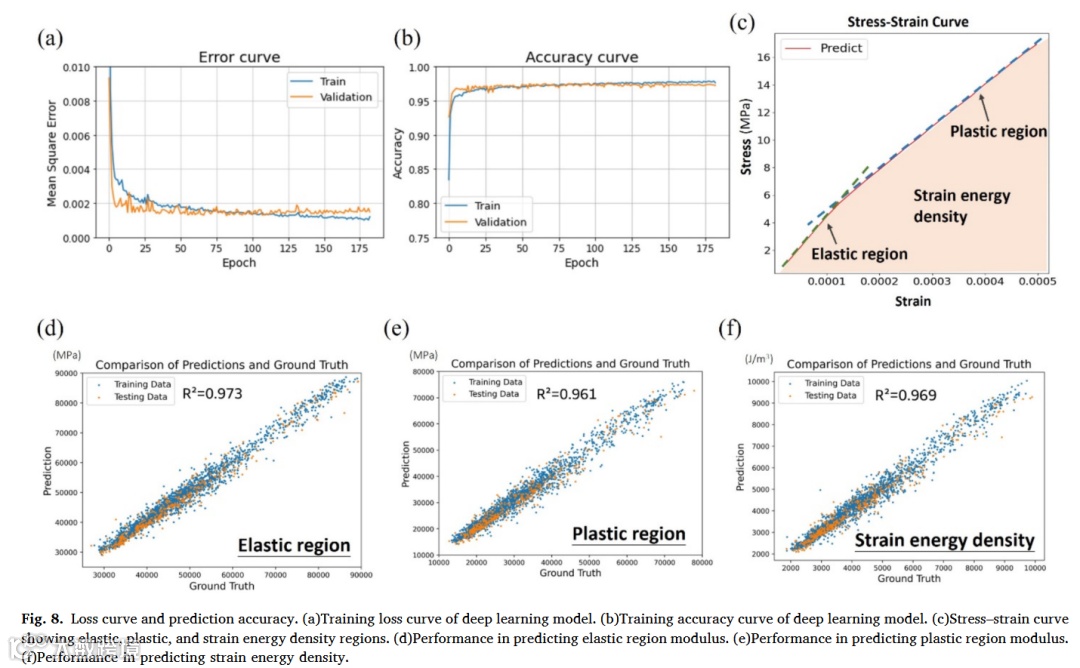

• • 预测精度：CNN对弹性模量( )、塑性模量( )预测误差<4%。
2. 5. 凝练新见解
• • 范式颠覆：CNN预测应力应变曲线（40点采样）可完全替代FEM作为DQN的环境模拟器。
• • 广义迁移价值：应变能密度作为奖励函数，统一刻画复合材料韧性与能量吸收能力。

✅ 第三层：全局架构与核心精粹

• 摘要专业翻译

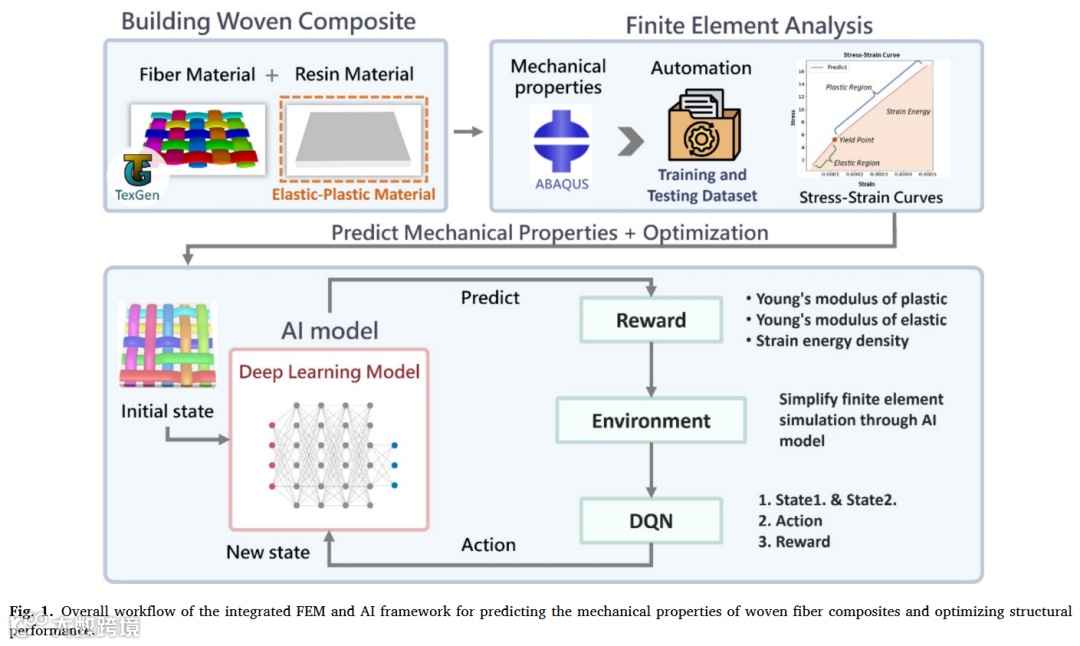

编织碳纤维复合材料因其卓越的强度重量比和可调设计特性，在先进结构应用中日益普及。然而，其复杂编织结构的高保真模拟计算成本过高。本研究提出一种混合深度学习框架：结合双输入卷积神经网络（CNN）预测力学性能，并利用深度Q网络（DQN）进行强化学习优化。CNN对弹性变形、塑性变形和应变能密度的预测 值超过0.96。经DQN优化后，应变能密度提升2.37倍（从3590.78 J/m³增至8527.85 J/m³）。通过用简化解耦模型替代原始编织几何，仿真时间从534分钟降至2分钟，加速267倍。该方法显著提升了复合材料设计与优化流程的效率，实现了高性能构型的快速探索。

• 结论专业翻译

本研究通过双输入CNN与DQN的集成，在编织复合材料逆向设计中取得重大进展。该方法不仅精准表征材料力学性能，还使仿真效率显著提升。基于有限元数据训练的CNN模型在弹性区( )、塑性区( )和应变能密度( )预测中均表现出色。结合DQN的优化设计使应变能密度较初始构型提升2.37倍。简化模型实现267倍加速，凸显AI框架替代传统FEM的工程价值。

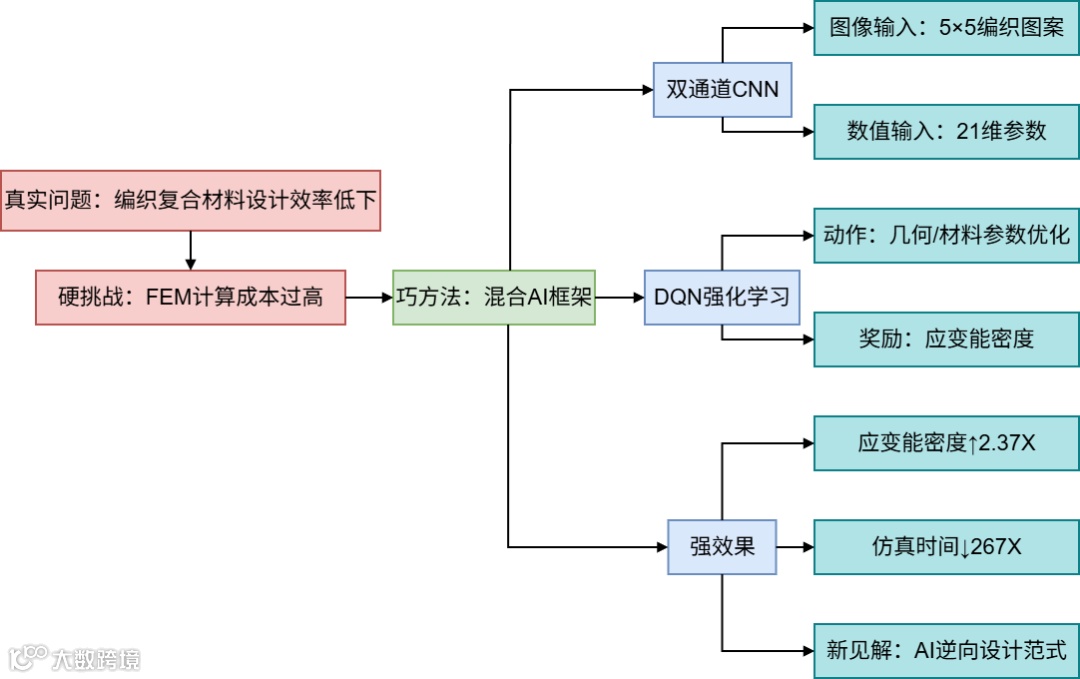

• Mermaid结构导图

⚙️ 第二部分：技术解构层

✅ 第四层：理论基石

核心理论体系

1. 1. 编织复合材料力学：
• • 各向异性本构：纤维方向刚度（ =230 GPa碳纤维）vs. 横向刚度（ =23 GPa）
• • 界面传递机制："tie"约束条件强制纤维/树脂位移协调
2. 2. 深度学习范式：
• • CNN特征提取：3层卷积（filter=2-3, kernel=2×2）解析编织拓扑的局部相关性
• • DQN马尔可夫决策：状态 = (编织图案, 参数向量)，动作 ∈{翻转位点, ±Δ尺寸, 切换材料}
3. 3. 能量度量基准：
• • 应变能密度   表征材料抗损伤能力

关键术语深究

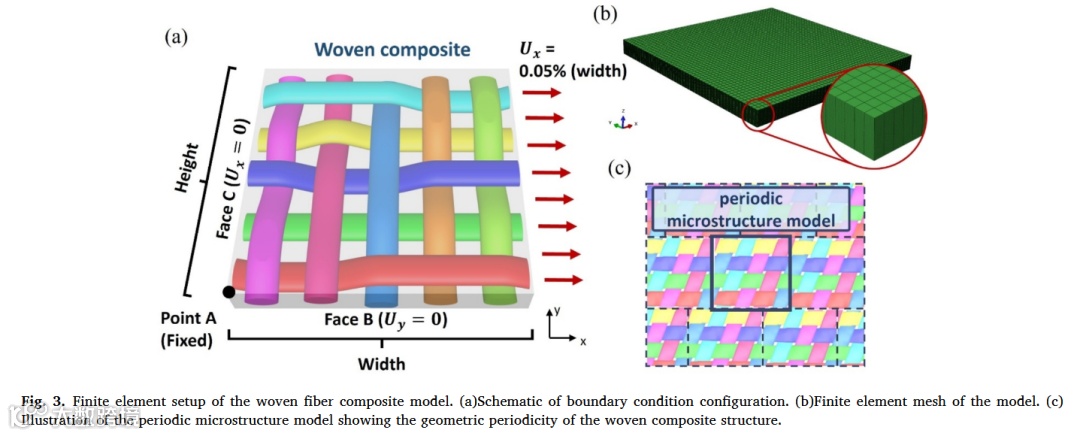

• • 周期性边界条件(PBC)：虽严格但耗时（>2倍计算），本研究用单轴拉伸替代（误差<2.73%）
• • 双线性塑性模型：树脂应力应变分段线性化（如ELER-8-130： =4MPa→200MPa,  =0.3）

工程类比

"将CNN视为‘数字孪生显微镜’：输入编织图案如观察织物显微结构，输出应力应变曲线如同预测布料抗拉强度。DQN则是‘自主实验机器人’，在虚拟实验室中不断调整织机参数寻求最优解。"

✅ 第五层：数理模型与算法逻辑

• 数学模型全解

• 算法逻辑拆解

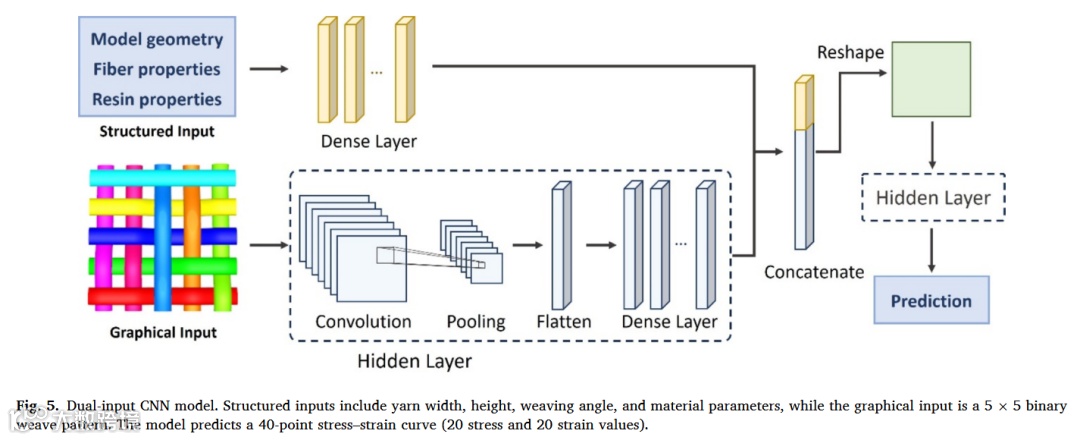

1. 1. CNN架构
• • 图像支路：卷积→池化→展平→全连接（480-240-120神经元）
• • 参数支路：MLP（64→24神经元）→ 特征融合 → 输出层（40神经元）
• • 损失函数：

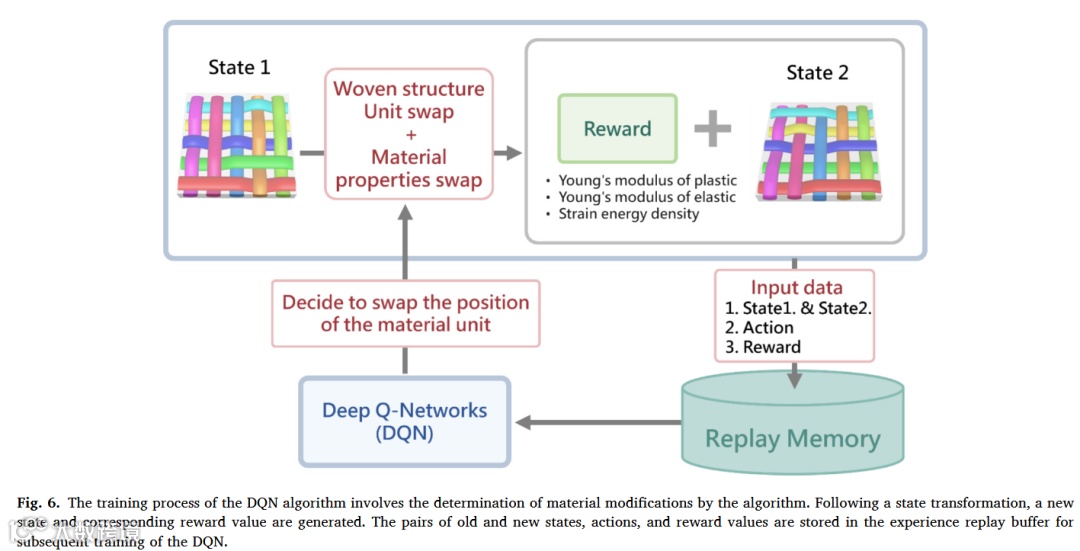

2. 2. DQN优化循环
• • 经验回放：存储 元组，随机采样打破相关性
• •  -贪婪策略：90%探索（随机动作）→ 10%利用（选择max Q值动作）

✅ 第六层：工程实现与数据流

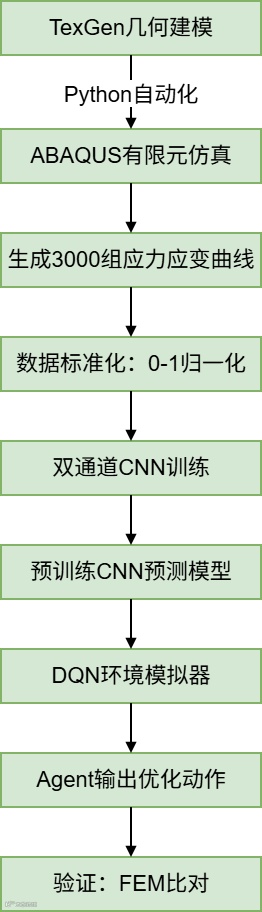

• 数据流图

• 关键技术栈

• • 几何生成：TexGen + Python API
• • FEM求解器：ABAQUS（C3D8R单元，50×50×50网格）
• • AI框架：TensorFlow/Keras（CNN）+ OpenAI Gym（DQN环境）
• • 硬件：NCHC超算平台

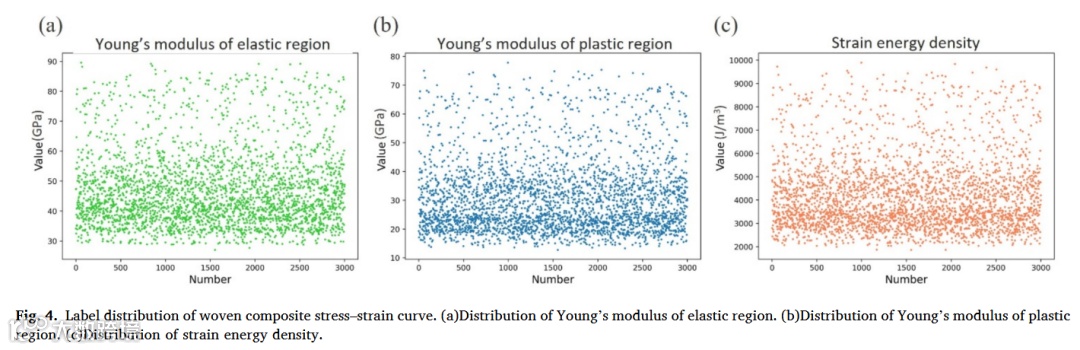

✅ 第七层：结果验证与图表解读

✅ 第八层：思维洞察

• 隐含假设

1. 1. 界面完美粘结（"tie"约束忽略脱粘失效）
2. 2. 单轴拉伸可泛化到多向载荷（实际应用需验证）

• 精妙处理

• • 编织图案编码：5×5二值矩阵将复杂拓扑离散化
• • 应变能密度统一：合并弹塑性行为成单目标优化

• 思维转折点

突破"仿真-优化"串行范式，将CNN预测作为DQN的环境模拟器，构建闭环设计系统。

• 批判性评估

• • 局限：
1. 1. 材料塑性模型过于简化（双线性 vs. 真实非线性）
2. 2. 未考虑温度/湿度等环境因素
• • 风险：
• • 优化结果依赖仿真数据保真度（未实验验证）

✅ 第九层：知识迁移与拓展

• 可迁移方法论

1. 1. 混合架构模板：
   物理模型 → CNN代理模型 → RL优化 适用于任何高成本仿真场景（如流体/化学设计）
2. 2. 奖励工程经验：
   应变能密度作为多指标代理变量（刚度+韧性）

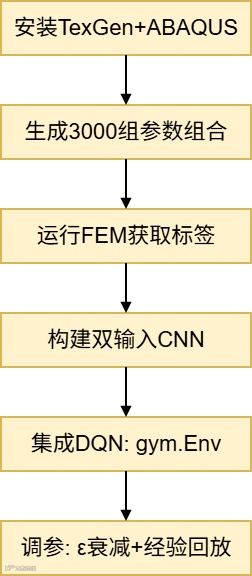

• 复现路径

• 未来研究建议

1. 1. 多物理场耦合：引入热-力-湿耦合仿真扩展CNN输入
2. 2. 生成对抗验证：用GAN生成合成数据增强模型鲁棒性
3. 3. 自动微分加速：将FEM求解器嵌入PyTorch计算图实现端到端梯度优化
