Crack-Net: A Deep Learning Approach to Predict Crack Propagation and Stress–Strain Curves in Particulate Composites
Title: Crack-Net: A Deep Learning Approach to Predict Crack Propagation and Stress–Strain Curves in Particulate Composites一：摘要与结论
1.1 摘要
计算固体力学已成为工程领域不可或缺的工具，而复合材料断裂的数值预测尤为关键。由于裂纹相场有限元法在时空分辨度上的高要求，其计算成本极高，限制了高通量设计场景的应用。本文提出 Crack-Net 深度学习框架，可瞬时预测颗粒复合材料的动态裂纹扩展过程及其应力–应变曲线。Crack-Net 在网络架构中内嵌“裂纹演化–应力响应”隐式耦合约束，大幅降低数据需求并提高精度；利用迁移学习可适配不同增强体强度的复合材料。框架以相场模拟的高精度数据为训练集，能够处理多界面、不同初始条件和弹–塑耦合断裂等复杂场景，为材料设计与性能优化提供高效可靠的新路径。
1.2 结论
本文提出的 Crack-Net 通过短时数据驱动求解器与长时物理循环相结合的层级策略，实现了对颗粒增强环氧复合材料 全过程裂纹扩展 + 应力–应变行为 的同步预测，在多界面、随机初始裂纹及弹塑性等复杂条件下均表现出高精度与强泛化能力。未来工作将探索显式物理约束与隐式耦合的混合范式，以进一步提高模型的可解释性与适用范围。
1.3 方法与技术摘要
-
• 相场有限元 (PF-FEM) 生成高保真裂纹演化数据 -
• U-Net 改进架构：Encoder–Decoder + latent-share 分支同时输出 Δd′ 与 σ -
• 隐式耦合：相同潜向量驱动裂纹增量和应力预测 -
• 时空层级：短时单步 → 长时循环 -
• 迁移学习：参数微调适配不同填料刚度/强度
二：全局理解 — 框架与核心问题
|
|
|
| 研究背景 |
|
| 核心问题 |
|
| 技术路线 |
|
| 创新点 |
|

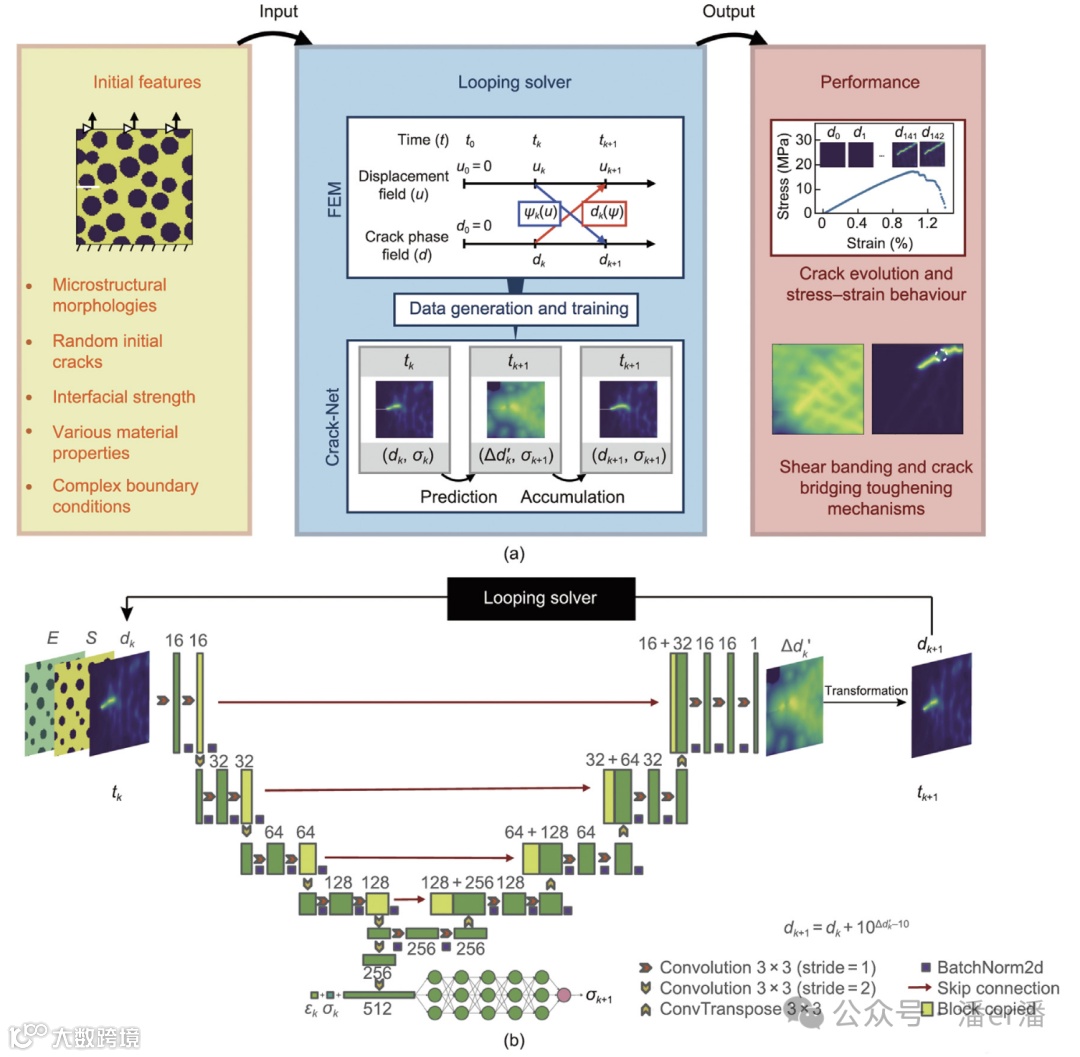

结构导图
微观结构 (E0, S, d0) ─┐
│Encoder→Latent z──┐
应变 εk ───┤ │──→ ANN → σk+1
应力 σk ───┘ │
└──→ Decoder → Δd′k
长时循环：dk+1 = dk + 10^(Δd′k − 10) ; εk+1 = εk + Δε
三：基础补全 — 理论与概念
|
|
|
| RVE (代表性体元) |
|
| 裂纹相场 (d ∈ [0,1]) |
|
| Cahn–Hilliard 方程 |
|
| U-Net |
|
| 潜向量 (latent vector) |
|
| Δd′ 对数增量 |
|
| Transfer Learning |
|
| 隐式耦合 vs. 显式约束 |
|
四：数学模型与算法逻辑
4.1 物理方程与变量
|
|
|
|
|
|
|
|
| 裂纹能量
|
|
|
| 应变增量循环
|
|
|
| 裂纹增量逆变换
|
|
|
4.2 网络核心
-
• Encoder：Conv → BN → ReLU × N，提取空间-时间纹理 -
• Decoder：Up-Conv + Skip，重建 Δd′ -
• Stress-Head ANN： concat(z, εk, σk)→ FC(128–64–1) → σk+1 -
• 损失函数
L = λ_d · MSE(Δd′_pred, Δd′_true) + λ_σ · MSE(σ_pred, σ_true)
经验 λ_d=1, λ_σ=0.1 平衡像素级与标量级误差
4.3 有限元–网络耦合
-
1. 前处理：FEniCS / Abaqus 相场模拟 → 生成 (E0, S, d0) & 时序数据 -
2. 网络预测：仅需首帧输入；循环调用相当于“显式积分器” -
3. 后处理：若 d_ij ≥ 0.95 即视为裂面；统计裂纹长度、能量释放
五：工程实现与数据流
┌──────────────┐
│Micro-RVE CAD │
└────┬─────────┘
│ (mesh, mat props)
▼
┌──────────────┐
│PF-FEM (FEniCS│→ images + csv
└────┬─────────┘
│(stress, strain, d_k)
▼
┌──────────────┐
│Dataset (554 │ (hdf5)
└────┬─────────┘
│train/val/test split
▼
┌──────────────┐
│Crack-Net (Py │
└────┬─────────┘
│Δd′k, σk+1
▼
┌──────────────┐
│Loop Inference│ → 完整曲线 / 相场序列
└──────────────┘
软件栈 & 接口
-
• ABAQUS UMAT/UEL：相场自定义单元 -
• FEniCS：相分离过程 -
• PyTorch 2.x + CUDA：Crack-Net 训练/推理 -
• h5py / pandas：高效时序数据存储与归一化 -
• I/O 约定： [E0, S, d_k, ε_k, σ_k] → Δd′k , σk+1
六：关键图表解析与结果理解
|
|
|
|
| Fig 1
|
|
|
| Fig 2
|
|
|
| Fig 3
|
|
|
| Fig 4
|
|
|
| Fig 5
|
|
|
| Fig 6
|
|
|
| Fig 7
|
|
|
七：论文中的“细节陷阱”与“思维转折点”
-
1. Δε = 0.01 % 固定步长
陷阱：过大步长将累积误差；过小增加数据量。选择基于相场梯度尺度。 -
2. 对数增量 Δd′
转折点：将 10⁻⁵ 级变化线性化，使 MSE 合理衡量细裂纹萌生。 -
3. Pre-cut 编码为 E,S=0
隐式告诉网络裂纹起点 & 长度；若忘记零化会大幅降准。 -
4. 接口理想化 (perfect/weak/strong)
FEM 中单层界面元素近似粘结；现实多层渐变可能导致偏差。 -
5. 一次训练，多形貌泛化
成功的前提是 latent 向量学到“裂纹–应力”物理，而非过拟合形状。 -

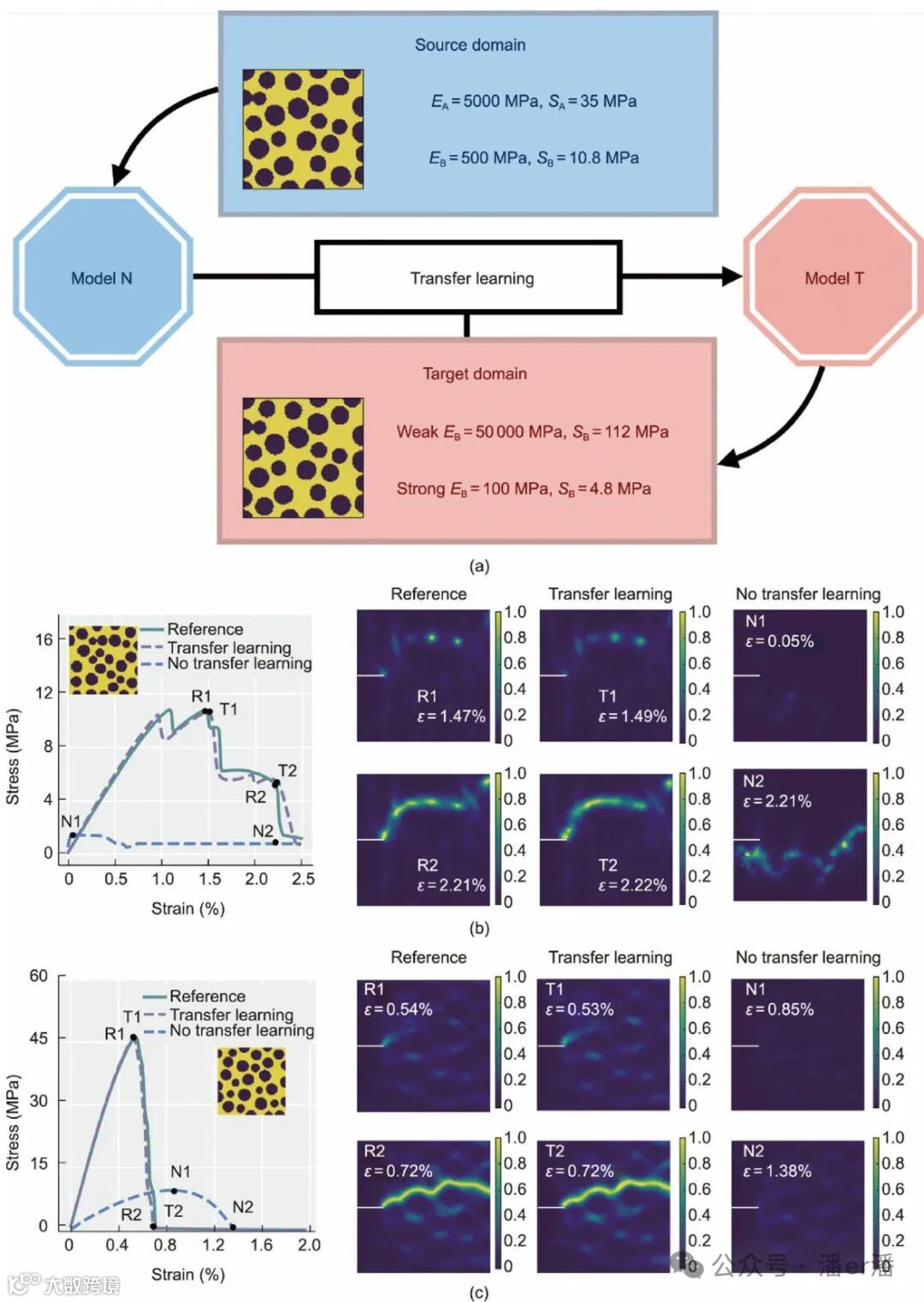

6. 迁移学习归一化策略
若不按 max(E,S) 映射，BN 统计失衡 → 迁移失败。 -
7. 剪切屈服带预测
将塑性开关 Y_c 设为输入通道，是 Crack-Net 处理弹塑耦合的关键。
八：提炼可迁移的知识与方法
|
|
|
|
| 隐式潜向量多物理耦合 |
|
|
| 对数或非线性变换放大细微梯度 |
|
|
| 短时增量 + 长时循环 |
|
|
| 少样本迁移 (参数缩放 + 微调) |
|
X_target ← X_target·max(source)/max(target) |
| 物理引导输入零化 |
|
|
| 相场-DL 联合模拟流程 |
|
|
| Cosine Similarity 监控场预测 |
|
|
📌 本论文的通用知识迁移总结
-
1. “小数据 + 物理嵌入” 是突破高维断裂预测的关键范式。 -
2. 潜向量共享 能自然捕捉多场耦合（裂纹形态 ↔ 载荷响应）。 -
3. 对数尺度增量 适用于任何“幅值跨 3-5 个数量级”的演化问题。 -
4. 短时预测循环 将复杂 PDE 问题降维为“状态递推”，降低网络深度与数据量。 -
5. 迁移学习前归一化 对跨材料体系尤为重要；首选“最大值映射”或能量密度映射。 -
6. 接口/缺陷显式编码 提升网络对结构实体的物理可解释性，利于泛化。 -
7. Cosine Similarity + Specific Work 的双指标评价，可同时衡量场变量与整体性能。 -
8. Crack-Net 思路 不局限于复合材料，可迁移至 电化学裂纹、岩石水力压裂、3D 打印分层缺陷 等多领域。
