The use of digital thread for reconstruction of local fiber orientation in a compression molded pin bracket via deep learning

基于数字线程和深度学习的压缩成型销支架局部纤维取向重建研究

第一作者单位：奥多明尼昂大学
DOI: https://doi.org/10.1016/j.compositesa.2024.108491

✅ 第一层：原文精粹

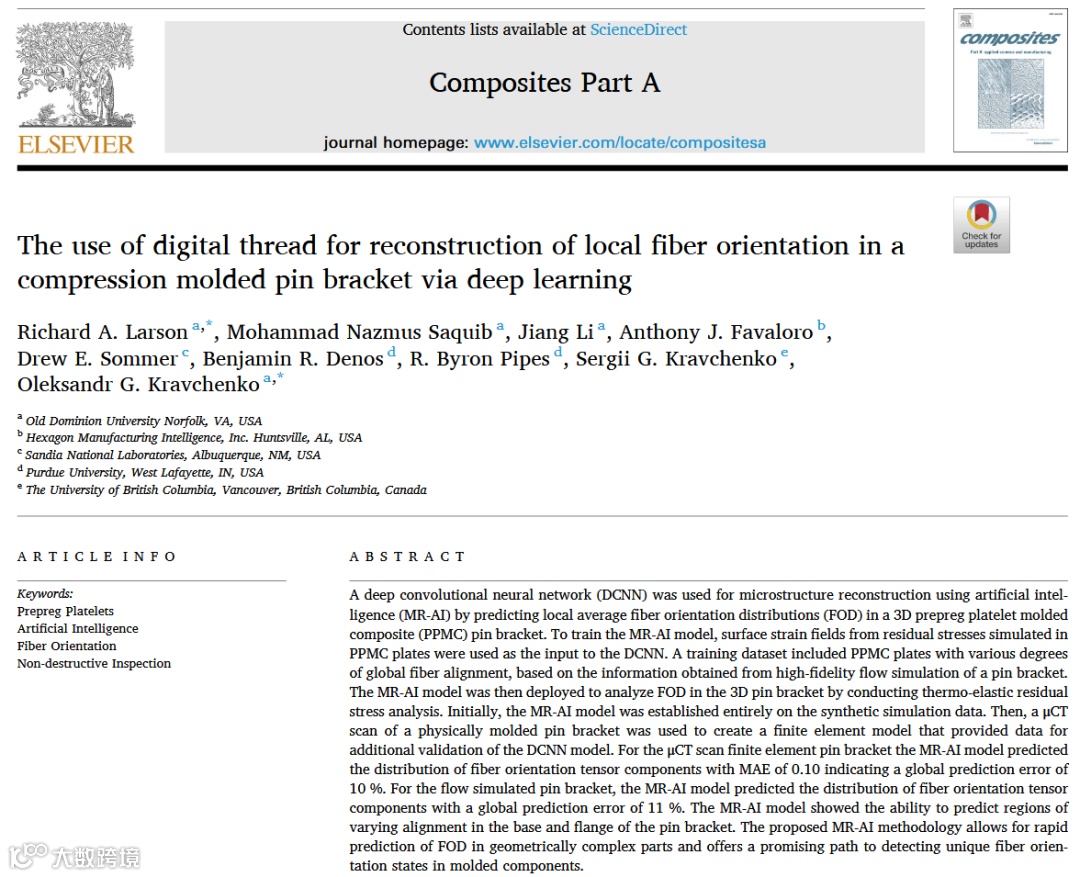

摘要

本研究利用深度卷积神经网络（DCNN），通过人工智能驱动的微观结构重建（MR-AI）技术，预测三维预浸料片状模塑料（PPMC）销支架中的局部平均纤维取向分布（FOD）。MR-AI模型的训练输入为PPMC板材残余应力模拟的表面应变场。训练数据集基于高保真销支架流动模拟信息，涵盖多种全局纤维排列程度的PPMC板材。通过热弹性残余应力分析，MR-AI模型被部署用于分析三维销支架中的FOD。模型最初完全建立在合成模拟数据上，随后利用物理成型销支架的μCT扫描建立有限元模型进行额外验证。对于μCT扫描的有限元销支架，MR-AI预测纤维取向张量分量的平均绝对误差（MAE）为0.10（全局误差10%）；对于流动模拟销支架，全局误差为11%。模型成功预测了销支架底座和法兰中不同排列区域。所提出的MR-AI方法可快速预测复杂几何部件中的FOD，为检测成型件中的独特纤维取向状态提供了新路径。

结论

本研究提出基于残余应力的MR-AI方法，结合数字线程策略，实现了复杂三维销支架的FOD重建。通过平坦PPMC板材训练的深度学习模型被迁移至未训练过的销支架几何体，预测精度通过流动模拟数字孪生体和μCT物理扫描数字孪生体验证。结果表明：

1. 1. MR-AI模型仅通过计算机模拟数据（高保真流动模拟+虚拟形态数据集）即可完成训练；
2. 2. 模型成功捕捉销支架底座和法兰的平面FOD特征，平均预测误差约10%；
3. 3. 厚度变化（1.95mm→3.6-5.9mm）未显著降低模型迁移能力；
4. 4. 该方法为制造业提供了免物理样品的快速检测工具，但需解决过渡区域三维纤维取向的预测挑战。

核心方法总结

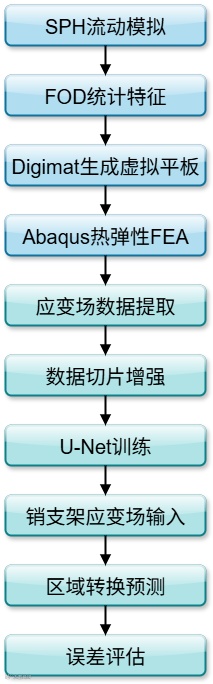

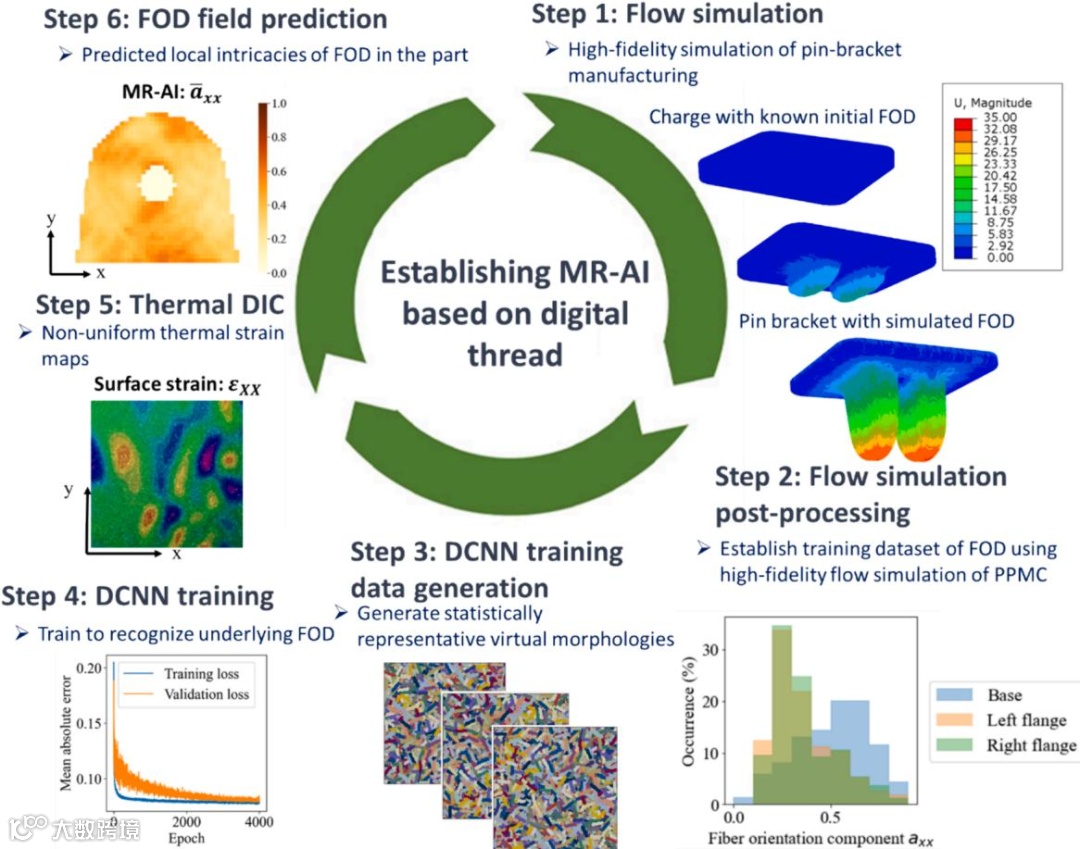

• MR-AI数字线程框架：

1. 1. 流动模拟： 采用光滑粒子流体动力学（SPH）模拟销支架成型过程，生成FOD统计特征；
2. 2. 数据生成： 基于FOD统计，在Digimat中生成2,148种具有随机片状形态的PPMC虚拟平板模型；

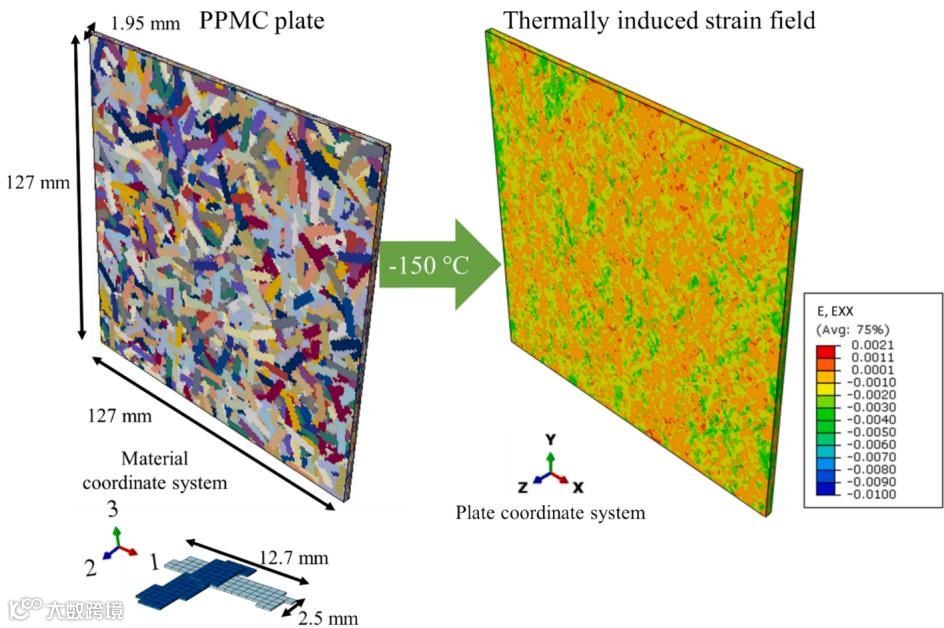

3. 3. 热弹性FEA： 在Abaqus中对平板施加均匀温变（ΔT=-150°C），提取表面应变场（ε_xx, ε_yy, ε_xy）和厚度平均FOD张量（a_xx, a_xy）；
4. 4. DCNN建模： 采用U-Net架构，输入160×160×3应变图像，输出160×160×2 FOD图像，通过拆分为32×32补丁增强数据；
5. 5. 迁移预测： 将训练模型应用于销支架，分区域（底座/法兰）匹配局部坐标系预测平面FOD分量。

✅ 第二层：全局洞察

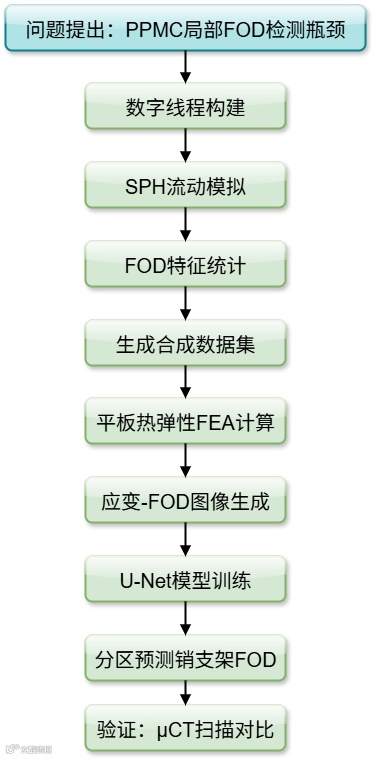

研究图景

结构导图

总览表格

✅ 第三层：理论基石

核心理论讲解

纤维取向描述
在复合材料中，纤维取向分布（FOD）采用Tucker-Advani张量表征：

其中 为纤维方向向量的分量， 表示局部体积平均。对于二维平面状态，张量满足约束：

残余应力机制
热膨胀系数的各向异性（表1）导致温度变化（ΔT）时产生残余应力：

其中 为刚度张量， 为热膨胀系数。纤维排布（ ）通过影响局部 决定应变场 。

数字线程内涵
将制造过程（流动、压实、传热）转化为信息流链：SPH模拟预成型 → FOD统计 → FEA力学响应 → DCNN学习隐式物理约束，构成全生命周期数据闭环。

关键术语深究

直观类比

• • 纤维取向 ↔ 麦田排列： 如同不同区域麦秆的排列方向（随机/对齐）影响麦田抗风能力，FOD决定复合材料各向异性。
• • 数字线程 ↔ 烹饪菜谱： SPH模拟类似于计算准确配方，FEA是预测烹饪后菜品形态，DCNN则是通过图像识别成品食材分布。

✅ 第四层：数理模型与算法逻辑

数学模型全解

• 热弹性控制方程




• •  ：应力张量 (MPa)
• •  ：应变张量 (无单位)
• •  ：刚度张量 (GPa)
• •  ：热膨胀系数 (1/°C)

• FOD预测问题构建
  将应变到FOD的映射建模为：

  其中 为U-Net参数化的非线性算子。

算法逻辑流程

1. 网络架构

• • 输入层：32×32×3应变图像（ε_xx, ε_yy, ε_xy）
• • 编码器：4层降采样，每层2个卷积+ReLU激活+最大池化
• • 解码器：4层升采样，特征拼接+转置卷积
• • 输出层：32×32×2张量（a_xx, a_xy）

2. 损失函数设计
   损失函数 RMSE，用于最小化预测误差：

   物理意义：

• • RMSE项强制数据匹配
• • 梯度惩罚项反映FOD的空间连续性

3. 优化策略

• • 优化器：Adam（β1=0.9, β2=0.999）
• • 学习率：初值0.001，每20周期下降10%
• • 批处理：128个补丁/批次
• • 停止准则：验证损失连续10周期不降

耦合机制
采用 “物理感知训练”：合成数据的应变场通过热弹性FEA生成，确保DCNN学习真实物理规律，而非统计相关性。

✅ 第五层：工程实现与数据流

数据生命周期图

数据流详解

技术栈说明

• • 仿真平台： Abaqus/Standard (FEA), Digimat
• • 深度学习： 采用 U-Net 架构
• • 硬件： NVIDIA Tesla V100（训练），CPU集群（FEA预处理）
• • 接口： Python脚本控制Abaqus-Digimat数据管道

✅ 第六层：结果验证与图表解读

关键图表解析

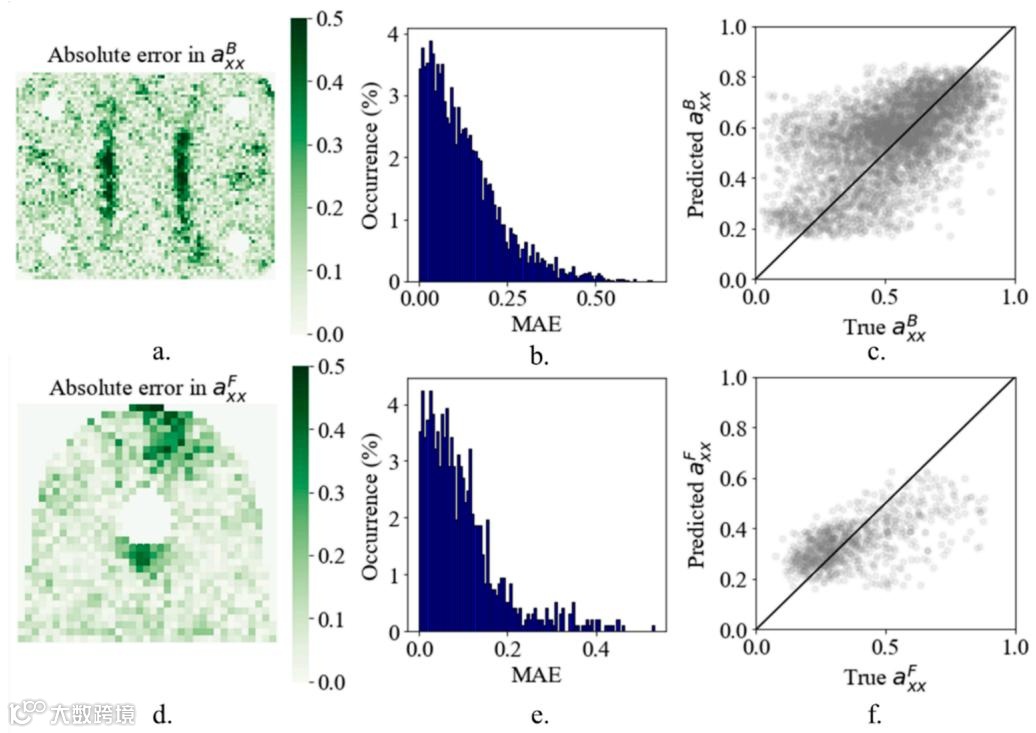

图8：平板预测误差分布

• • 目的: 验证DCNN对合成平板数据的预测能力
• • 描述:
• • (a) a_xx绝对误差空间分布
• • (b) 预测误差频率分布（主要范围±0.1）
• • (c) 真实与预测a_xx值直方图（存在过平滑）
• • 结论: 模型能识别高/低取向区但平滑局部细节
• • 支撑逻辑: 证明合成数据训练的默认精度（MAE≈0.08），为后续迁移提供基准

图11：销支架预测误差

• • 目的: 评估模型在复杂几何体上的迁移性能
• • 描述:
• • 底座MAE=0.122，法兰MAE≈0.107
• • 法兰90°位置（针织线区域）误差最大
• • 结论: 过渡区3D取向是主要误差源
• • 支撑逻辑: 模型在平面区域可靠，验证数字线程可行性

图14：Pin支架预测精度对比

• • 目的: 比较流动模拟与μCT数据预测效果
• • 描述:
• • μCT支架误差（MAE=0.10）低于SPH模拟支架（MAE=0.12）
• • a_xx偏离0.5时呈现系统欠预测
• • 结论: SPH模拟可用于替代物理生成训练数据
• • 支撑逻辑: 验证合成数据驱动MR-AI的核心假设

✅ 第七层：思维洞察

隐含假设

1. 1. 几何简化： 假设销支架的底座/法兰为严格平面，忽略曲率对FOD的影响
2. 2. 热力学理想化： 均匀温变（ΔT=-150°C）未考虑真实工艺中的温度梯度
3.

精妙处理

• • 数据切割策略： 全尺寸应变图拆解为32×32补丁，大幅提升训练样本量（107,400个）
• • 零填充技巧： 不规则区域嵌入160×160网格预测后裁剪，解决U-Net输入尺寸约束

思维转折点

“平面-三维迁移”洞见： 作者突破性地发现：当采用局部坐标系时，平板上训练的模型可直接预测复杂几何的局部平面区域的FOD。这一认知使合成数据驱动的检测流程成为可能。

影响评估

• • 可靠性： 过渡区域约20%的误差表明需改进3D张量预测
• • 泛化性： 模型可迁移至高弹模量碳纤维体系，但在极端流变材料中需重新训练
• • 新颖性： 免物理样品的数字化检测流程开创了新型无损评估范式

✅ 第八层：知识迁移与拓展

可迁移方法论

• • 物理嵌入损失函数： 添加 正则项强制FOD平滑性
• • 合成数据生成协议： SPH模拟→FOD统计→虚拟平板生成→FEA求解的标准化流程
• • 几何迁移技巧： 复杂部件分解为局部平面区域+独立坐标系预测

复现与改进路径

• 复现指引：

1. 1. Digimat创建虚拟平板，施加正交各向异性；
2. 2. Abaqus模拟ΔT=-150°C下的表面应变；
3. 3. PyTorch实现U-Net；
4. 4. 目标部件需预处理为局部平面的有限元网格。

• 改进方向：

1. 1. 在损失函数中添加三维张量分量（a_zz, a_xz等）惩罚项
2. 2. 开发“厚度变化适应模块”作为输入通道
3. 3. 探索图神经网络直接建模曲面几何

跨领域应用潜力

• • 增材制造： 激光路径映射至残余应变场检测熔池尺寸分布
• • 生物医学工程： 基于CT表面应变预测骨小梁微观结构分布
• • 地球物理: 利用卫星地表变形反演地下岩石裂隙网络

📌 本论文的通用知识迁移总结

• • 核心知识： 纤维取向分布可通过残余应变场反演，物理驱动合成数据可替代昂贵实验
• • 方法体系： FOD数字化线程 = SPH模拟 + 维度匹配的DCNN + 局部平面化简化
• • 技术要点：
• • 平板训练→复杂件迁移需确保局部几何相似性
• • U-Net输入需匹配网格尺度
• • 系统误差10%源于三维取向区域的简化建模
• • 应用边界： 适用于局部可近似为平面几何的预浸料片状模塑料（PPMC）部件，具体特征尺寸需匹配训练数据的网格尺度，暂不适用于纳米尺度纤维
• • 创新启示： 数字线程可将制造不可测变量转为可重建物理特征
