基于深度学习的薄壁Ω形复合材料零件固化变形快速预测方法
Rapidly predicting curing process-induced deformation of thin-walled Omega-shaped composite parts using a deep learning method
作者单位：吉林大学
DOI:https://doi.org/10.1016/j.tws.2025.113906
第一部分：战略叙事层

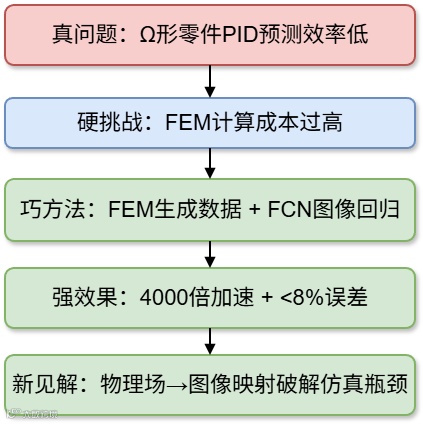

✅ 第一层：论文总结
这篇论文发现了一个关于薄壁Ω形复合材料零件制造中高精度固化变形预测效率低下的真问题。该问题的核心硬挑战在于传统有限元法（FEM）计算成本过高（单次>30分钟）导致设计迭代受阻。为攻克这一挑战，作者提出了融合FEM与全卷积网络（FCN）的端到端图像回归方法的巧方法。该方法取得了预测速度提升4000倍（<1秒）且误差仅3-8% 的强效果，最终凝练出物理模型生成数据+深度学习代理”可突破复杂工程仿真瓶颈的新见解。
✅ 第二层：论文拆解

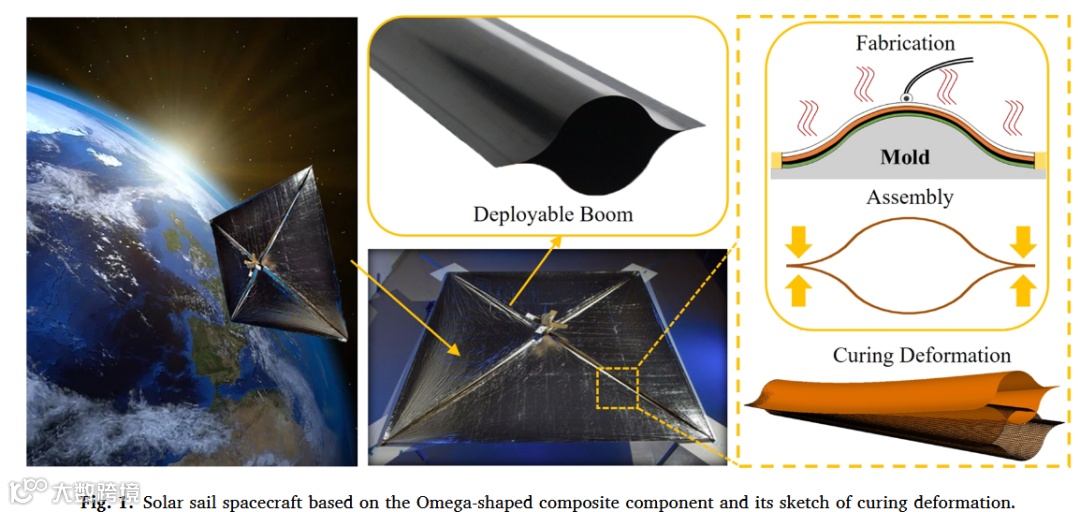

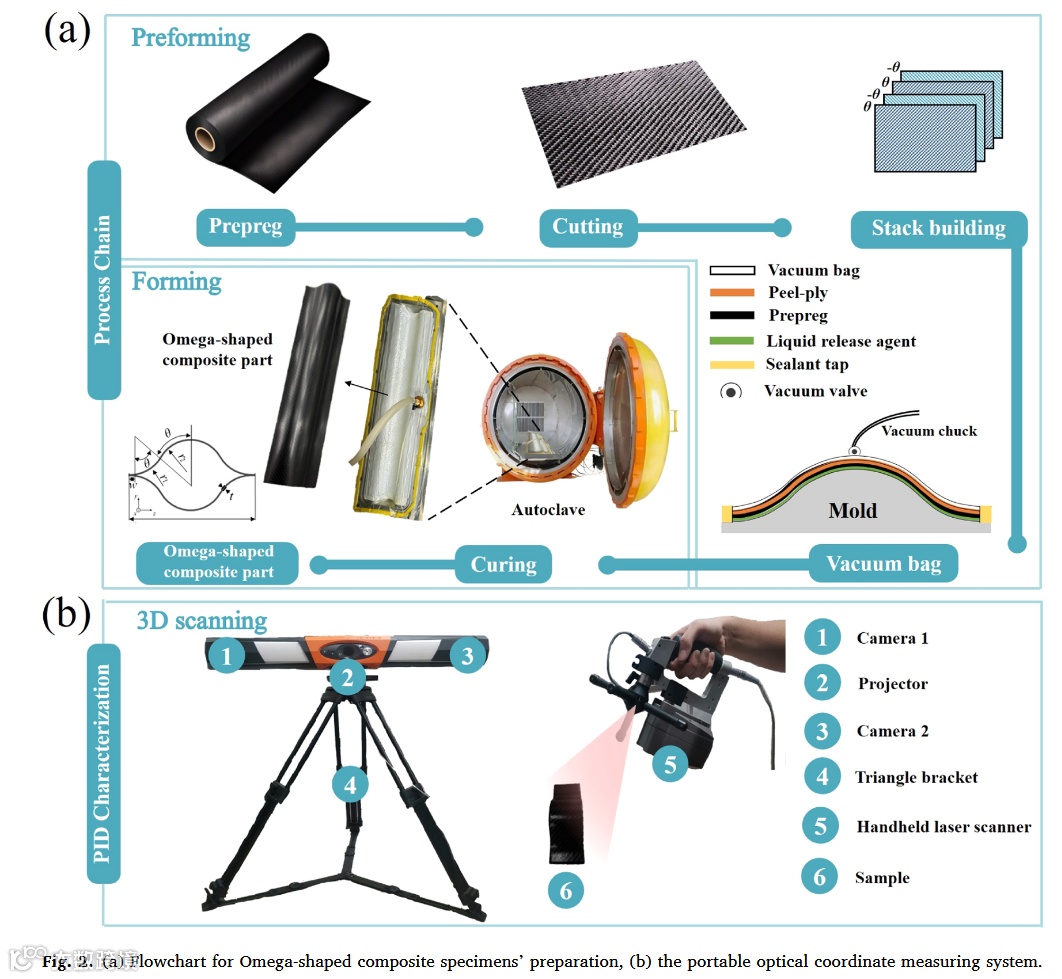

航空航天Ω形复合材料零件（如太阳帆航天器折叠结构）的固化过程诱导变形（PID）导致装配失效。传统依赖试错的制造需高精度预测以控制微米级形变，但现有FEM仿真无法满足快速迭代需求。
薄壁曲面的几何复杂性（非均匀变形场）迫使FEM需精细网格（27,600单元/模型），单次计算耗时0.53小时。生成3841组训练数据需85天，成为工艺优化的致命瓶颈。
创新性映射策略：将3D变形场压缩为2D灰度图像（256×256像素），利用FCN的编码器-解码器架构实现图像到图像的回归。

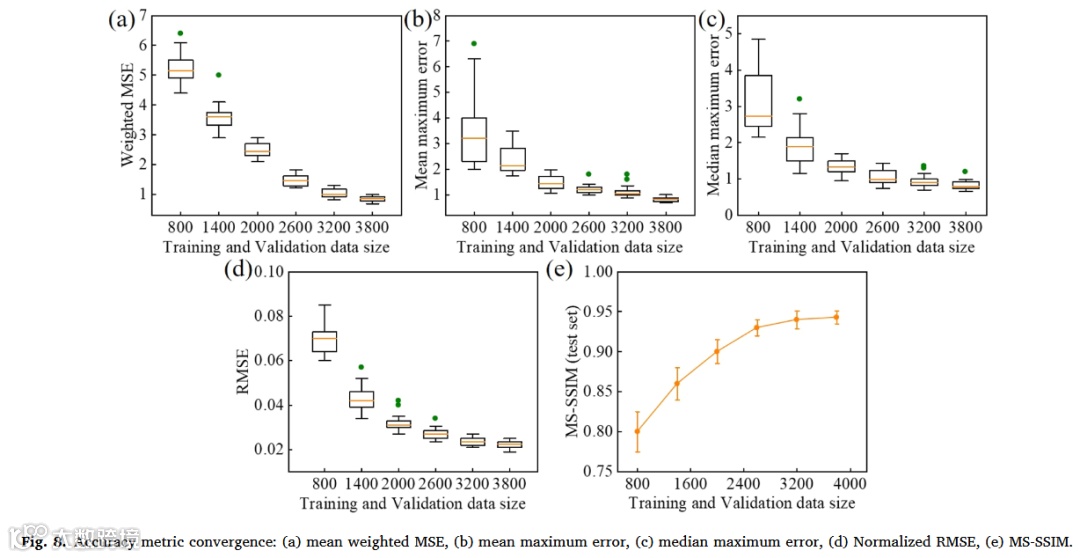

数据增效设计：仅需Ω形结构的一半（利用中心对称性），数据量减少50%仍保持高精度（MS-SSIM>0.94）。
-

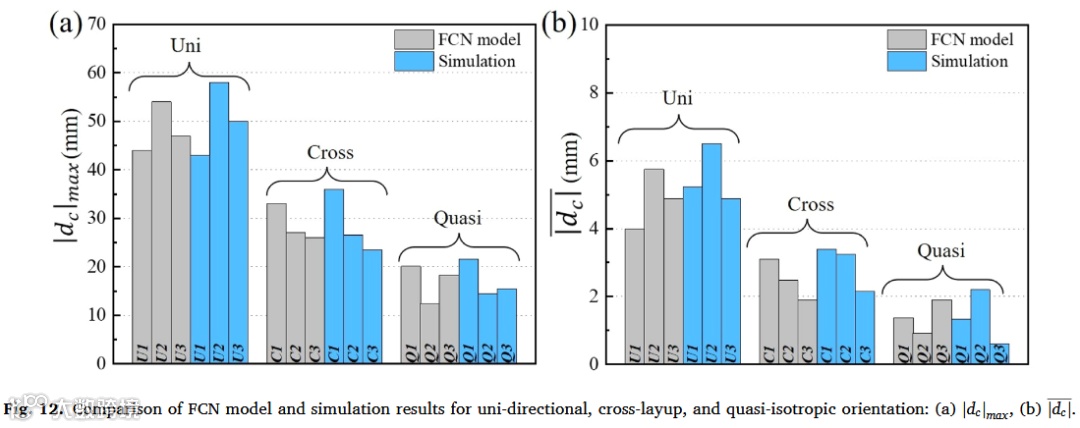

• 速度：预测时间从FEM的0.53小时降至0.472秒 • 精度：在±75°铺层角范围内，最大变形误差<8% • 泛化：准各向同性铺层预测结果与文献[37,38]实验规律一致
✅ 第三层：全局架构与核心精粹
摘要翻译：

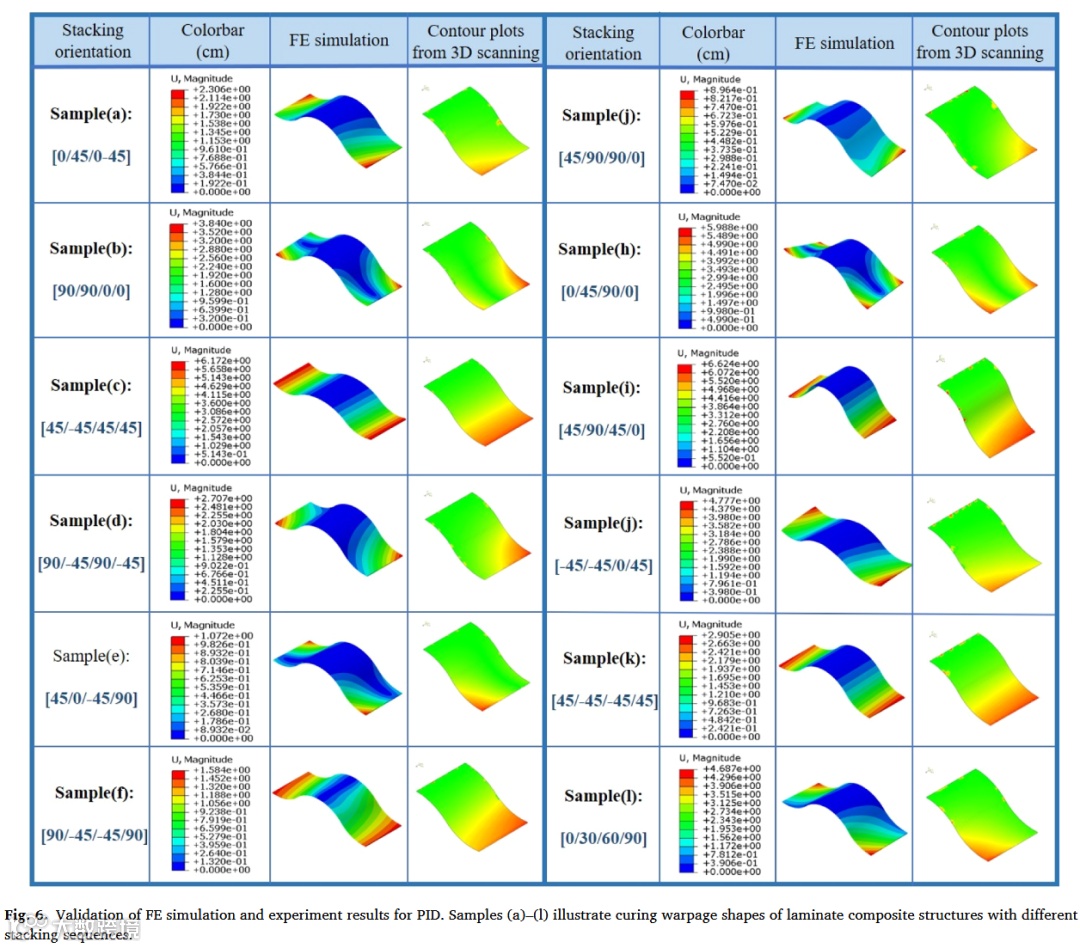

Ω形复合材料因优异力学性能成为空间可展开结构的研究热点，但固化变形（PID）是制造关键挑战。传统有限元法（FEM）计算成本高昂。本研究提出结合FEM与全卷积网络（FCN）的方法，高效预测不同铺层序列下的PID云图。基于12种铺层实验验证FEM准确性，数据效能分析与超参数优化表明FCN模型泛化性能优异、预测精度高。相比FEM（单次>30分钟），FCN仅需<1秒，且99%时间用于FEM生成训练数据，模型训练耗时<1%。该监督学习方法显著提升复杂曲面复合材料的铺层设计效率。
结论翻译：
本研究构建的FCN模型可精准预测Ω形层合板PID云图。通过将PID预测简化为图像回归问题，并利用对称性减少数据量，模型在铺层优化中展现强实用性。FCN预测速度较FEM提升4000倍，但需注意其外推能力局限（铺层角超出±75°时误差增大）。未来可结合迁移学习扩展至变厚度层合板。
第二部分：技术解构层
✅ 第四层：理论基石
核心理论体系：
-
1. 复合材料固化机理： -
• PID成因：树脂固化放热→纤维/树脂热膨胀系数失配→残余应力累积 -
• CHILE(α)模型：模量随固化度（DoC）演变的简化本构（ ），平衡计算效率与精度。 -
2. 深度学习基础： -
• FCN本质：全卷积层替代全连接层，保留空间信息以实现像素级预测。 -
• 图像映射物理意义：像素灰度值 ，通过线性变换（式7）还原物理变形量。
关键术语深究：
-
• 固化度（DoC, α）：
控制树脂模量从液态 到玻璃态 的渐变（式5），直接影响层合板刚度。 -
• 化学收缩系数（ ）：
树脂固化时体积收缩率（ ），与热膨胀叠加引发界面剥离应力。
直观类比：
将Ω形曲面变形场映射为2D图像，类似于将地球仪展开为世界地图——牺牲部分几何信息换取高效计算，且通过对称性（如仅预测半模型）进一步提升效率。
✅ 第五层：数理模型与算法逻辑
核心数学模型：
-

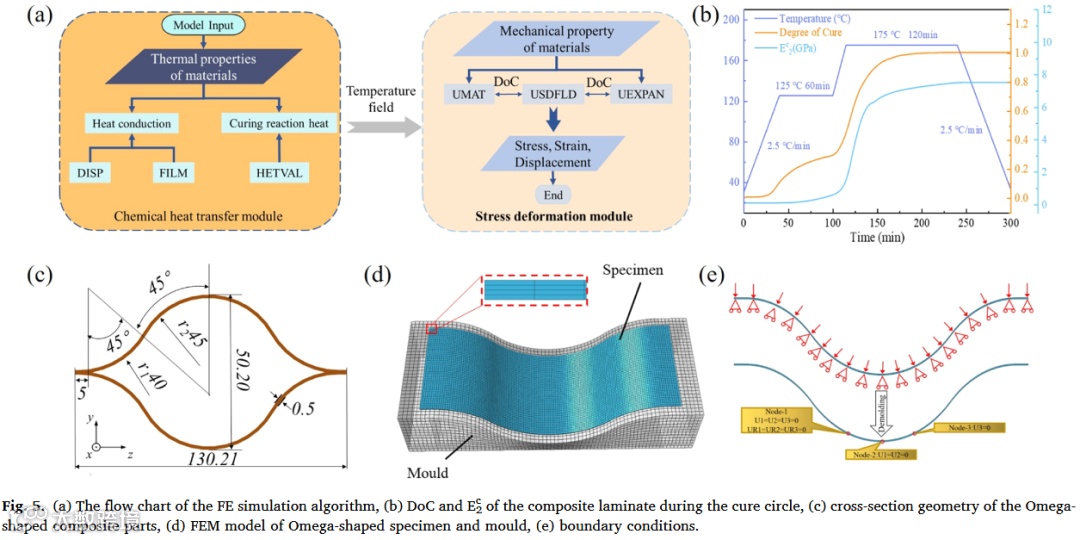

1. 热化学-力学耦合方程： -
• 热传导：
由固化放热速率驱动， 体现温度依赖性。 -
• 树脂模量演化：
归一化凝胶区间，忽略应力松弛简化计算。
-
2. 层合板等效性能：
混合律计算工程常数（ ），其中 的倒数加权公式凸显界面效应。

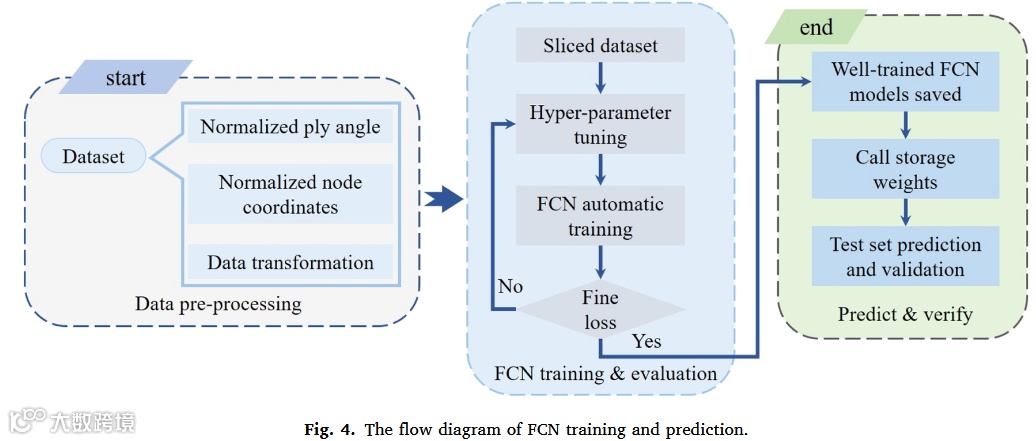

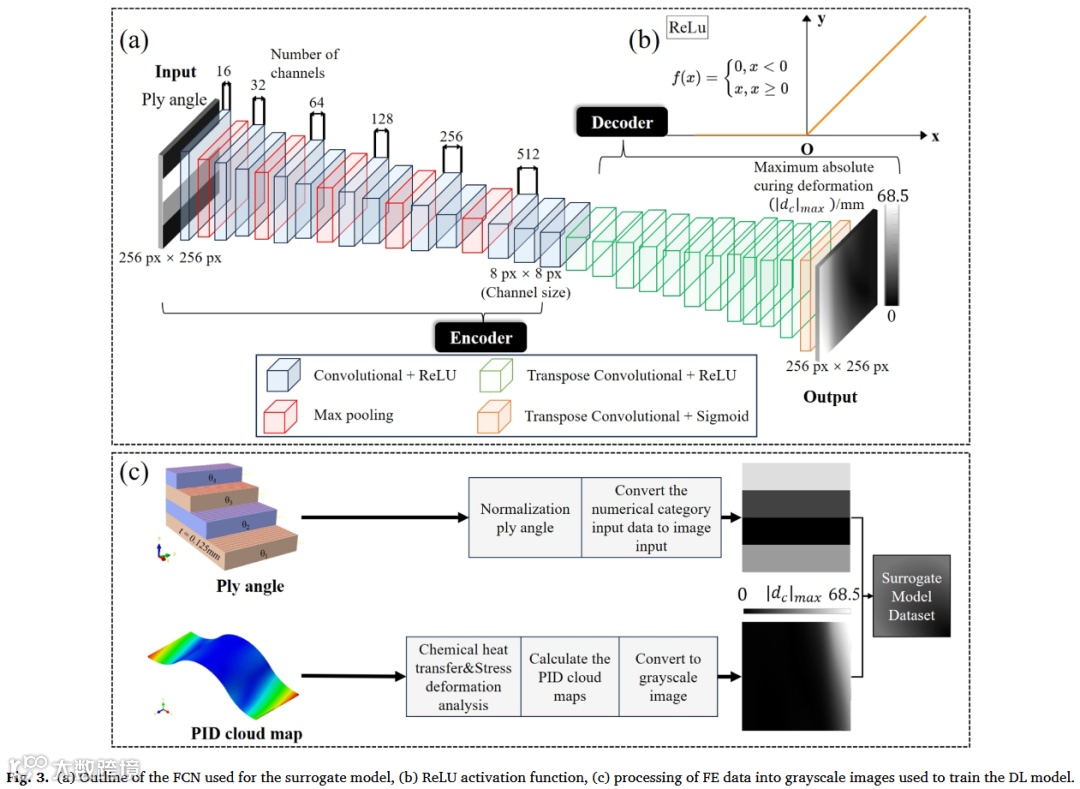

FCN算法逻辑：
-
• 网络架构： -
• 编码器：5层卷积（核 ）+ ReLU + 最大池化，特征图 -
• 解码器：转置卷积上采样复原分辨率，通道数512→16 -

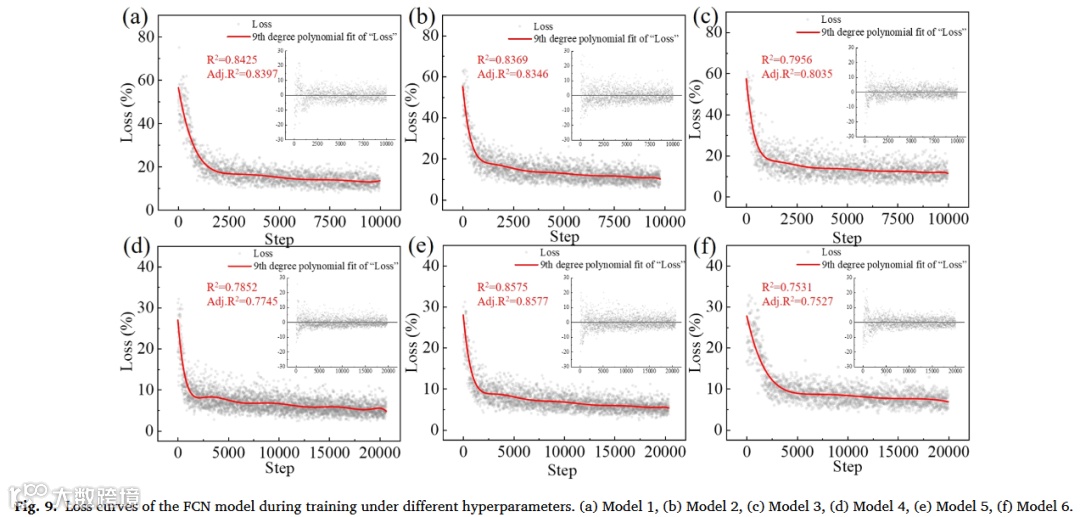

• 损失函数：
选用MAPE而非MSE，避免大变形值主导误差。
✅ 第六层：工程实现与数据流

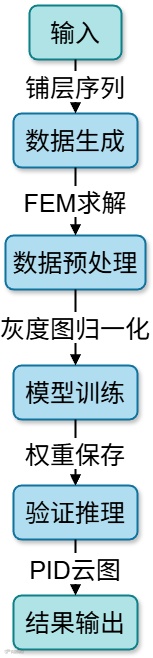

数据生命周期图：
数据流详解：
-
1. 输入端： -
• 随机生成3841组铺层序列（角度范围： 至 ) -
• ABAQUS执行CHILE(α)仿真，输出节点位移 -
2. 训练过程： -
• 数据压缩：3D节点位移→2D灰度图（256×256），依据式7线性映射 -
• 训练集/测试集：3457:384（90%:10%） -
3. 验证与推理： -
• 指标：最大变形 、平均变形 -
• 硬件：Intel i7-13700KF CPU（16核），单次预测<0.5秒
技术栈：
-
• 数据生成：ABAQUS + Python脚本 -
• 深度学习：TensorFlow/Keras + GPU加速（未说明型号）
✅ 第七层：结果验证与图表解读
图表解析范式：
✅ 第八层：思维洞察
隐含假设：
-
• 固化过程忽略树脂流动与纤维压缩（仅考虑热-化-力耦合） -
• 位移场到灰度图的映射为线性，实际大变形区或存非线性失真
精妙处理：
-
• 对称性利用：仅计算/扫描Ω件一半，数据量减半且实验噪声降低 -

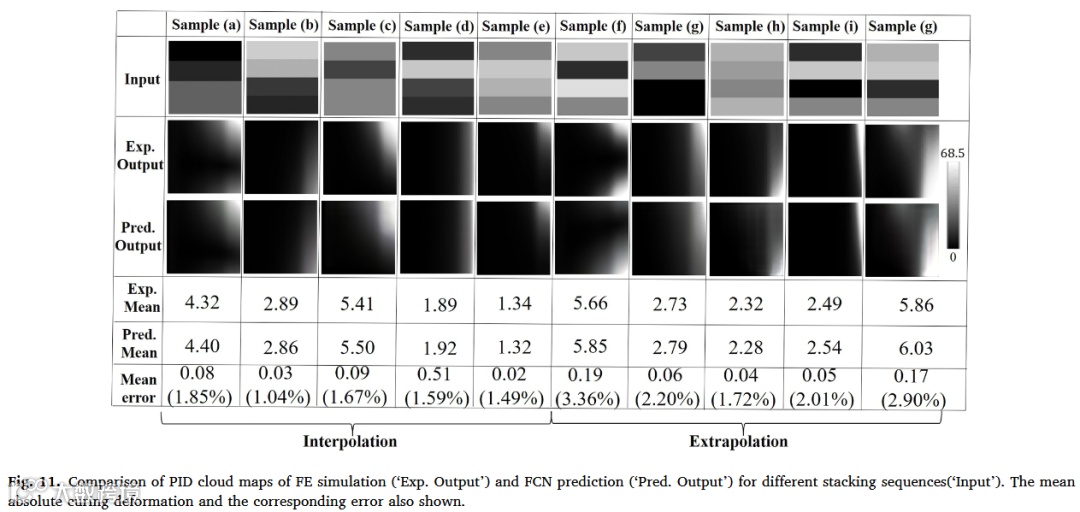

• 外推预警机制：通过图11中极端铺层角（如 ）的误差上升，明示模型局限
思维转折点：
将物理场预测重构为图像生成任务：
传统DL预测标量输出（如最大变形）→ 本文直接输出全场变形云图 → 解锁可视化设计优化
局限性与批判：
-
• 数据生成瓶颈：99.6%时间用于FEM计算，虽预测快但初始化成本高 -
• 几何泛化不足：仅验证Ω形，未拓展至其他曲面（如双曲率壳体）
✅ 第九层：知识迁移与拓展
可迁移方法论：
-
• 物理降维技巧：任何3D场（应力/温度）→2D图像 + FCN预测 -
• 数据增效策略：对称性、参数空间均匀采样 -
• 验证框架：MS-SSIM + 多尺度误差指标
复现与改进路径：
-
1. 复现四步法： -
• Step 1：用ABAQUS生成≥3200组FEM数据 -
• Step 2：位移场→灰度图（注意 归一化） -
• Step 3：搭建FCN（学习率0.001，批次8） -
• Step 4：MAPE<5%时保存模型 -
2. 潜在改进方向： -
• 转移学习：预训练FCN扩展到变厚度层合板（减少新数据量） -
• 多物理耦合：引入树脂流动模型（如Darcy定律）增强预测保真度 -
• 生成对抗：用GAN合成极端铺层数据，提升外推能力
对未来的建议：
短期：构建Ω形件铺层-变形数据库开源，吸引社区贡献数据
长期：开发"FEM+FCN"云平台，用户上传几何→返回PID云图
颠覆方向：结合强化学习实现PID驱动的自主铺层优化
