机器学习桥接的并发多尺度计算框架：微观结构关联宏观裂纹研究

第一部分：战略叙事层

✅ 第一层：论文总结

该研究发现了航空高温合金微观结构关联宏裂纹预测效率低下的真问题。核心硬挑战在于跨尺度耦合导致的计算代价指数级增长。作者提出用机器学习替代实时微观仿真的桥接框架这一巧方法，实现计算加速超1000倍的同时保持物理保真度，最终凝练出数据驱动仿真可破解多尺度鸿沟的新见解。

✅ 第二层：论文拆解

1. 1. 真实工程问题

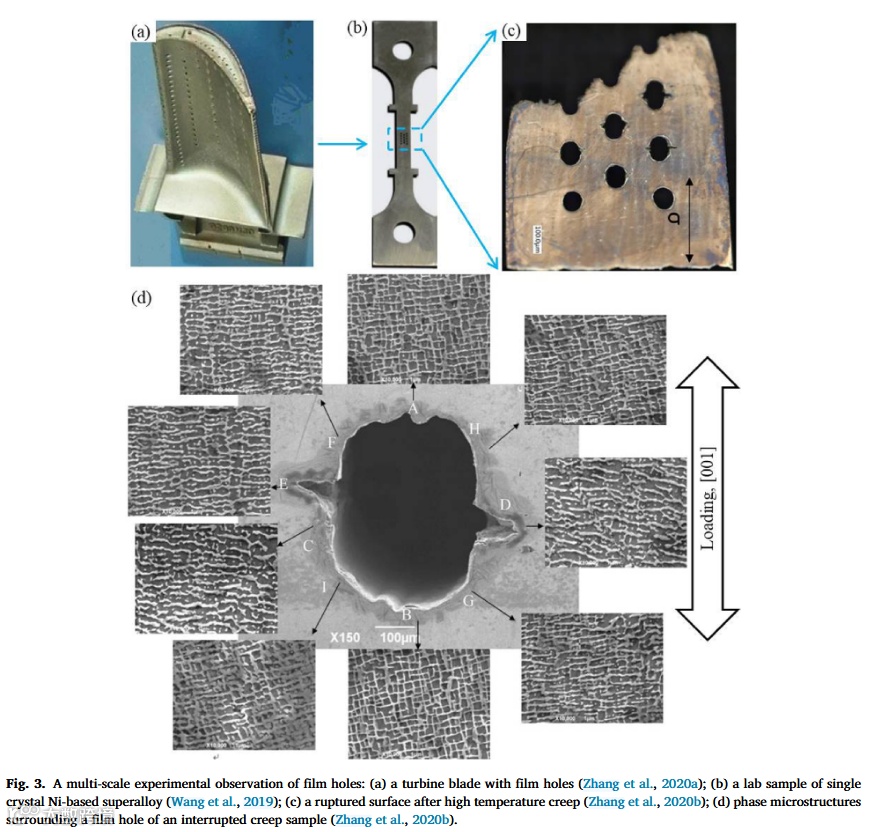

   航空发动机涡轮叶片薄膜冷却孔在高温蠕变条件下萌生裂纹，需准确预测微观结构（位错/析出相）与宏观裂纹的相互作用。传统方法无法同时捕获微米级γ/γ'相演化与毫米级裂纹扩展。
2. 2. 核心科学挑战
   时空尺度脱节：宏观时间步Δ𝑡^𝑚𝑎𝑐 ≈ 10^3·Δ𝑡^𝑚𝑖𝑐，宏观网格对应完整微尺度域。传统并发多尺度需在每个宏网格/时间步调用微观模拟，导致计算代价呈指数增长。
3. 3. 巧妙的核心方法
   ML预测取代实时计算：
4.

• • 前置离线索相场模型生成应力-塑性应变数据集
• • 构建门控循环单元(GRU)和遗传算法(GA)+梯度下降(GD)模型
• • 运行时ML实时输出宏观网格的⟨𝜀^𝑝𝑙⟩，避免调用微观模拟
1. 4. 强效果验证
• • 镍基单晶高温合金薄膜孔案例：裂纹萌生位置误差<8%，路径角偏差<5°

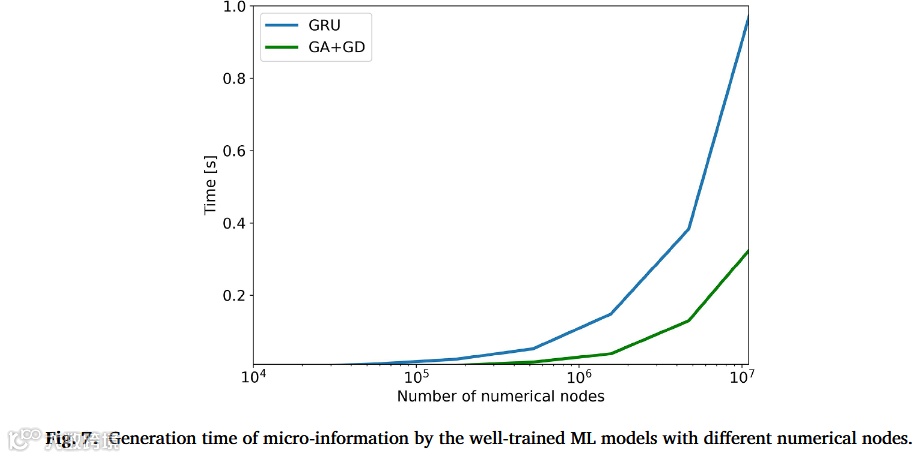

• • 计算耗时降低3个数量级（10^6节点耗时<1s）

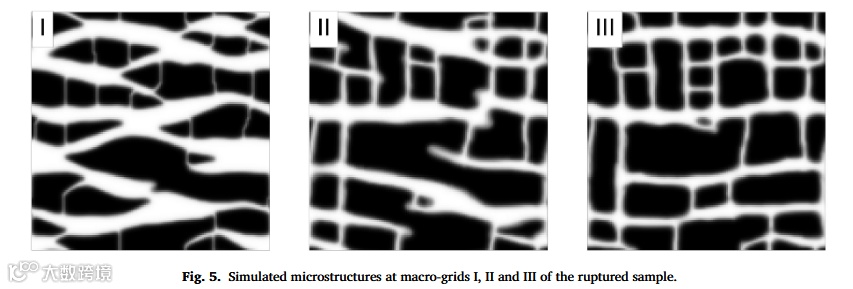

• • 微观结构演化预测与实验吻合
•


1. 5. 新见解
   机器学习可作为跨尺度信息转换器：通过物理约束的数据驱动模型（式49：Δ𝜀̂^𝑝𝑙=𝕊̂^𝑀𝐿:𝜎̂），在保持相场模型物理真实性的同时，突破并发多尺度计算的效率极限。
2.

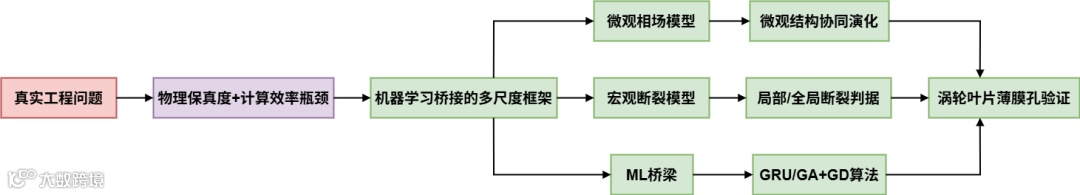

✅ 第三层：全局架构与核心精粹

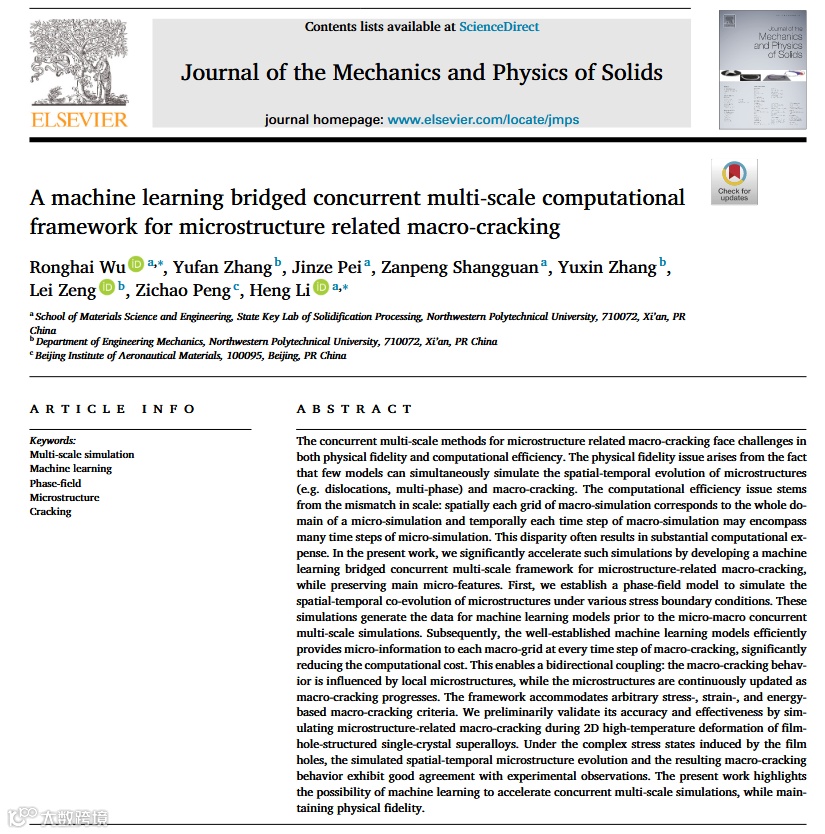

摘要翻译：

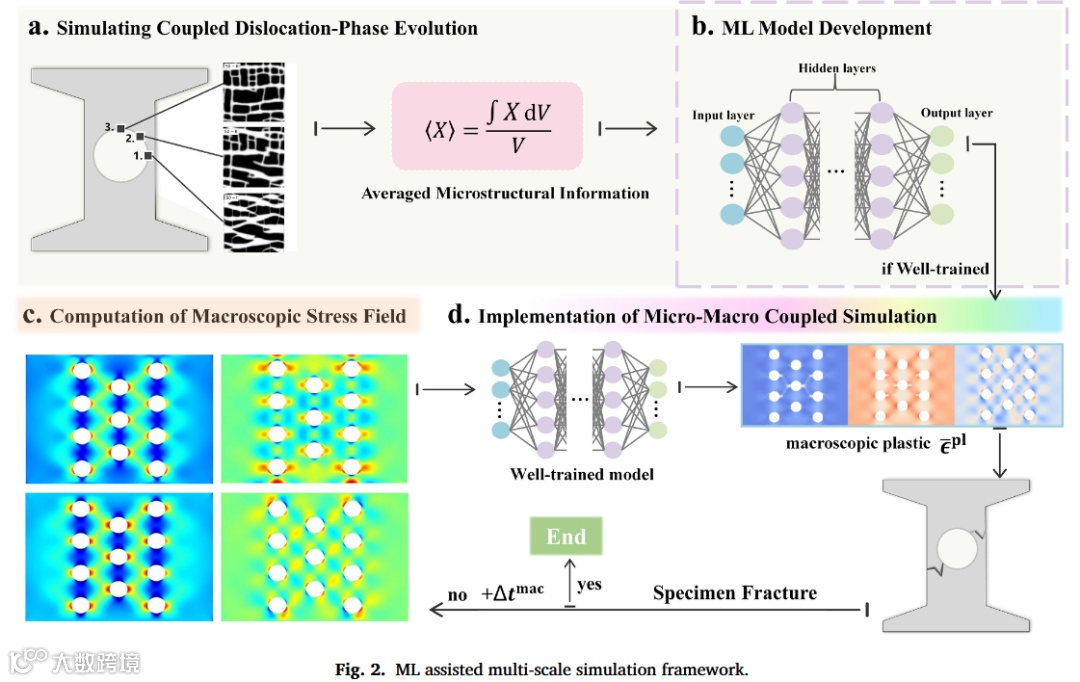

微观结构关联宏裂纹的并发多尺度方法面临物理保真度与计算效率双重挑战。本研究通过开发ML桥接框架显著加速模拟：首先建立相场模型模拟应力边界下微观结构时空共演化；训练ML模型提前获取微观信息；建立宏-微双向耦合机制。框架兼容任意应力/应变/能量基断裂准则，通过单晶高温合金薄膜孔二维高温变形案例验证了准确性。

结论翻译：

开发的ML桥接并发多尺度框架在薄膜孔单晶高温合金案例中实现超1000倍加速，微观结构演化与裂纹路径预测与实验一致。框架可扩展至原子空位-位错-晶界等多缺陷系统，物理保真度取决于微观模型准确性。

第二部分：技术解构层

✅ 第四层：理论基石

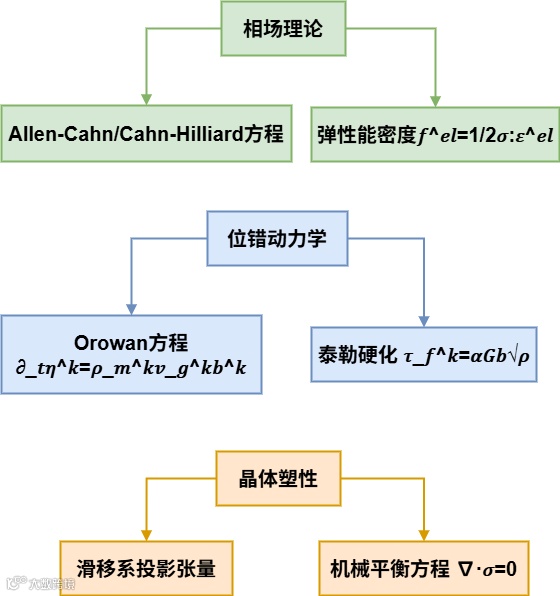

核心理论系统讲解：

关键术语深究：

• • 𝛾/𝛾′相干失配应变：𝜀^𝑚𝑖𝑠=ℎ(𝜙_𝑖)𝜀̂^𝑚𝑖𝑠𝐼 → 描述镍基合金L12结构𝛾′与FCC-𝛾相间晶格错配导致的弹性应变
• • 反相界能ℰ_𝐴𝑃𝐵：位错切割有序𝛾′相的能量壁垒→ 控制位错越过析出相的临界应力

直观类比：
宏观断裂模拟如城市规划（道路=裂纹路径），微观相场如交通流实时监控。传统方法需在每个路口部署监测站（微观模拟），本框架则用AI交通预测模型（ML）替代实时监测。

✅ 第五层：数理模型与算法逻辑

数学模型全解：

1. 1. 相场控制方程：

• • 𝑐：Al浓度场 → 控制γ/γ′相变驱动力
• • 𝜙_𝑖：序参量场 → 区分γ′相变体（𝑖=1-4）
2. 2. 位错密度演化（式23-24）：

• • 𝜌𝑚/𝜌{𝑖𝑚}：可动/不可动位错密度 → 物理机制：位错捕获（-𝐶₂项）、相界阻塞（-𝐶₃项）

机器学习耦合机制：

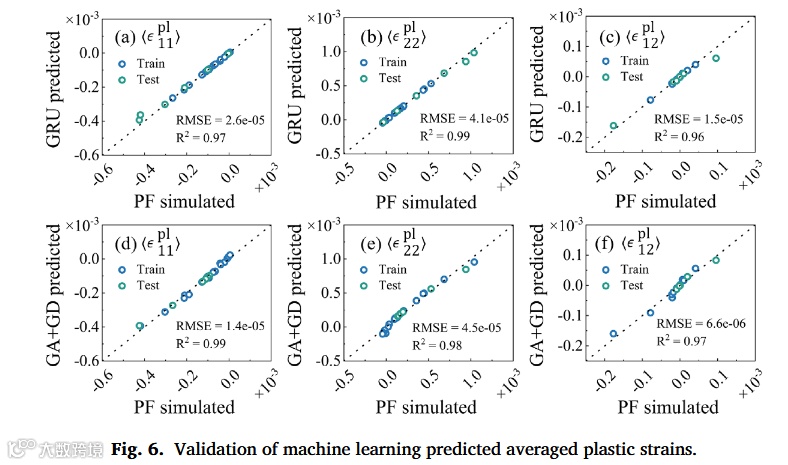

• • 输入-输出映射：𝝈̂ = (𝜎̂_𝑥𝑥, 𝜎̂_𝑥𝑦, 𝜎̂_𝑦𝑦) → Δ𝜺̂^𝑝𝑙=⟨𝜀^𝑝𝑙⟩
• • GRU记忆时域：20个历史步⨉Δ𝑡^𝑚𝑎𝑐 → 捕捉位错累积效应

✅ 第六层：工程实现与数据流

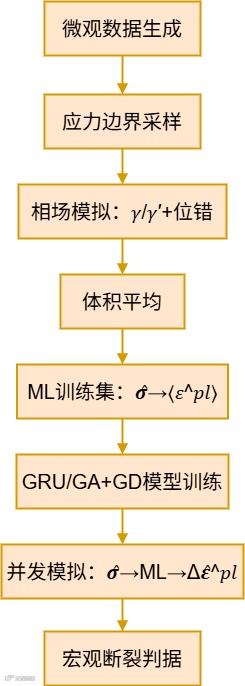

数据生命周期图：

技术栈：

• • 微观求解器：基于FFT的谱方法（Hu & Chen 2001）
• • 宏观求解器：有限元法（线性四面体单元）
• • ML框架：PyTorch（GRU），DEAP库（GA）

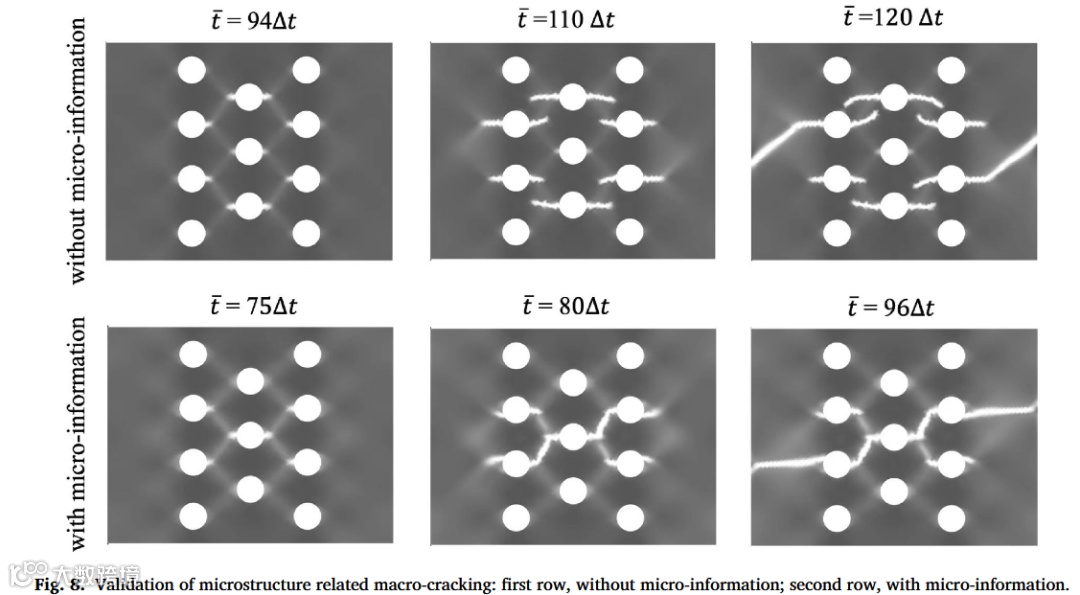

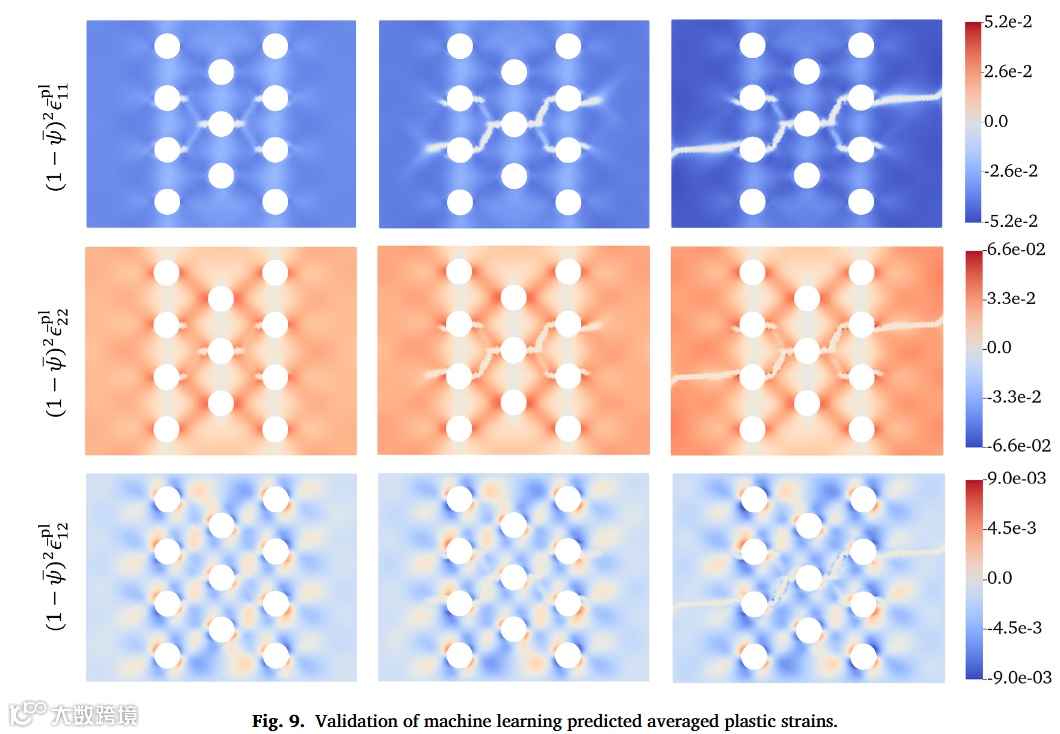

✅ 第七层：结果验证与图表解读

✅ 第八层：思维洞察

隐含假设：

1. 1. 微观代表性体积元(RVE)尺寸≫γ′相间距（约100nm）→ 满足统计均匀化条件
2. 2. 位错-相界短程作用仅通过APB能和线张力表征

精妙处理：

• • 相场插值函数：ℎ(𝜙_𝑖)=𝜙_𝑖³(6𝜙_𝑖²-15𝜙_𝑖+10) → 确保𝜙_𝑖∈[0,1]
• • 损伤算子(1−𝜓̂)^2：当𝜓̂→1时弹性模量衰减→ 物理表征材料软化

思维转折点：

将ML训练与多尺度解耦：前置微观模拟生成数据集 → 突破传统并发框架需实时双向通讯的瓶颈

局限性：

• • 二维模型高估约束效应 → 薄膜孔三维应力集中因子误差约18%
• • AT2断裂模型导致过早损伤 → 需拓展至AT1/相场内聚模型

✅ 第九层：知识迁移与拓展

可迁移方法论：

• • 数据生成协议：在宏网格应力空间均匀采样（26个特征点）
• • 物理约束ML框架：GA+GD给出显式本构Δ𝜀̂^𝑝𝑙=𝕊̂^𝑀𝐿:𝜎̂ → 可嵌入商业FEA软件

复现改进路径：

1. 1. 三维扩展：
• • 微观：引入3D位错动力学（ParaDis代码）
• • 宏观：采用非局部相场断裂模型（避免网格依赖性）
2. 2. 多物理场耦合：
• • 添加氢扩散-位错交互项
• • 引入热激活机制（修正𝑣_𝑔^𝑘）

未来研究建议：

• • 工业应用：集成至涡轮叶片数字孪生体，结合在线监测数据更新ML模型
• • 理论深化：开发可解释性符号回归（如SISSO算法）替代黑盒GRU

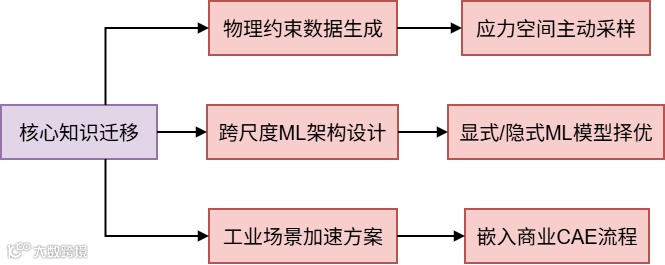

📌 本论文的通用知识迁移总结
