导读：近日，哈尔滨工业大学（深圳）徐科副教授、宋清海教授与上海交通大学杜江兵副研究员、何祖源教授团队合作，通过对波导有效折射率的精细调控实现了片上模分复用关键器件的小型化，并完成了三模式复用的高速信号3×1

导读

近日，哈尔滨工业大学（深圳）徐科副教授、宋清海教授与上海交通大学杜江兵副研究员、何祖源教授团队合作，通过对波导有效折射率的精细调控实现了片上模分复用关键器件的小型化，并完成了三模式复用的高速信号3×112Gbit/s在片上的任意传输和互连。为片上多模光学系统的大规模集成提供了解决了模间串扰和损耗问题。该成果以“Arbitrarily Routed Mode-division Multiplexed Photonic Circuits for Dense Integration”为题于2019年7月22日在线发表在《自然·通讯》上。

（Nature Communications 10, Article number: 3263 (2019) ）

研究背景

大数据业务的迅速发展带来急剧增长的网络流量，光进铜退已在数据中心和高性能计算中广泛实现，但光电接口和处理器的性能仍需加速升级。与电处理芯片相比，光芯片具有更高的带宽和更低的功耗，而且能利用波长、模式、偏振等参量实现波分复用、模分复用和偏振复用等多路并行处理技术。其中，片上模分复用技术可以在不增加激光器数量的情况下显著提高芯片的并行处理能力。然而，模式间的串扰和波导限制作用减弱导致的高阶模损耗严重制约了模式复用器、波导弯曲、波导交叉等片上多模器件的小型化，使得芯片难以实现高密度集成。

创新研究

针对这一难题，该课题组利用一种离散化的波导超结构，极大地提升了器件的设计自由度。通过算法优化器件介电常数的分布，形成具有特殊光场调控功能的亚波长结构。课题组设计并制备了模式（解）复用器、多模弯曲波导、波导交叉等片上关键器件。器件能同时支持TE₀, TE₁和TE₂模式，与标准硅光流片工艺完全兼容，尺寸仅为数微米，比传统器件缩小了一个数量级。这种微米量级的新型多模器件，使模分复用信号在片上进行低损耗、低串扰的（解）复用和任意的大规模互连成为可能。

为验证高速模分复用信号的片上互连，作者任意设计了两组结构紧凑的光子回路，包括多次波导交叉和连续弯曲等情况。对于两组多模波导，均实现了三模式复用的高速信号（3×112Gbit/s）的传输。对于PAM-4和DMT高阶调制格式，误码率均达到了前向纠错阈值以下。该工作不仅通过一系列新型功能性器件实现了任意互连的模分复用光子回路，还为片上多模光学系统的大规模集成打下了重要基础。

哈尔滨工业大学（深圳）博士研究生刘英杰为论文第一作者，徐科副教授、宋清海教授、姚勇教授和上海交通大学杜江兵副研究员为共同通讯作者，哈尔滨工业大学（深圳）为第一单位和通讯单位。该研究得到了国家自然科学基金，深圳市科创委基础研究项目和创新创业项目的支持。

图文速览

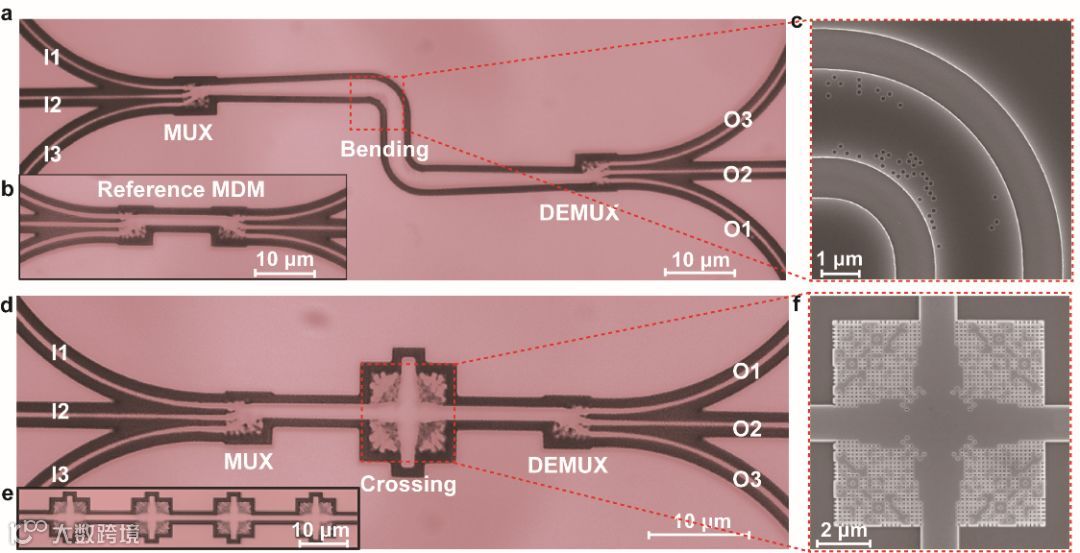

图1. (a) 三模式复用和弯曲结构的显微镜照片; (b) 模式复用和解复用器件的显微镜照片; (c) 具有亚波长超结构的弯曲波导SEM照片; (d) 三模式复用和交叉结构的显微镜照片; (e) 级联的波导交叉器件显微镜照片; (f) 具有亚波长超结构的波导交叉器件SEM照片。

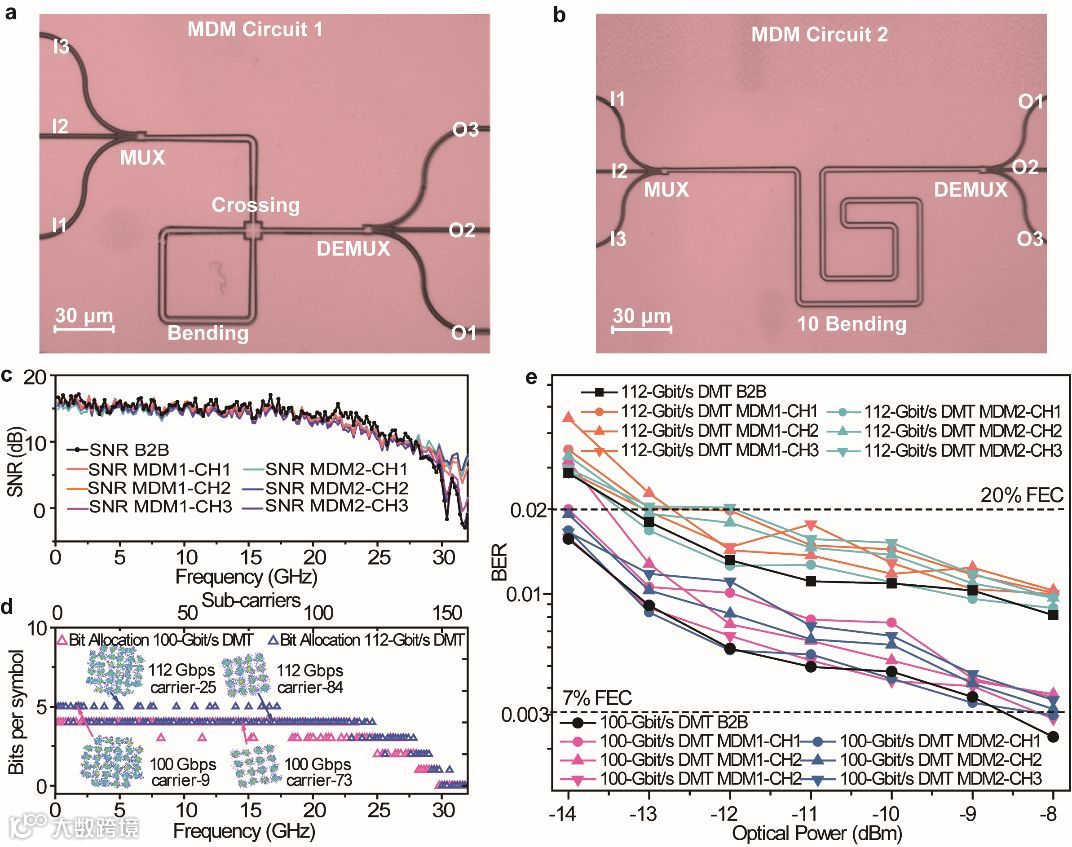

图2. (a)-(b)任意传输路径的模分复用集成光路MDM Circuit 1（闭合环形回路）和MDM Circuit 2（连续弯曲的螺旋线回路）; (c) 112Gbit/s高速信号传输的信噪比响应曲线; (d) DMT调制格式下不同子载波的比特分配; (e)不同速率的模分复用信号在光子回路中传输的误码率曲线。
