撰稿 | 张砚曾
导读

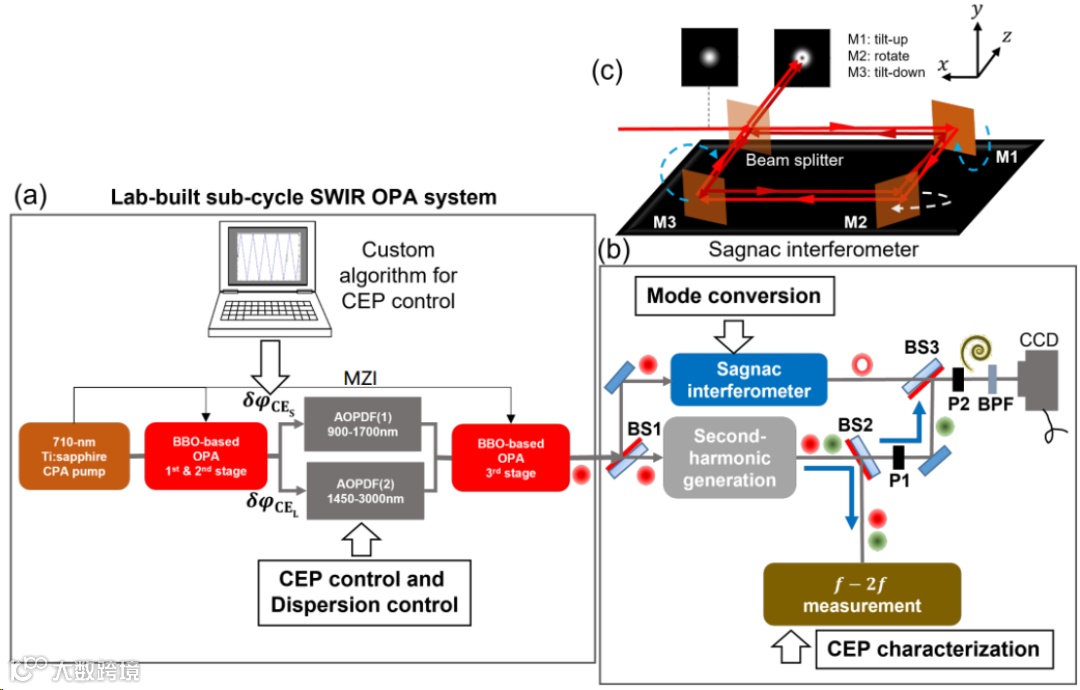

图1 亚周期光学涡旋脉冲产生与表征实验装置示意图。

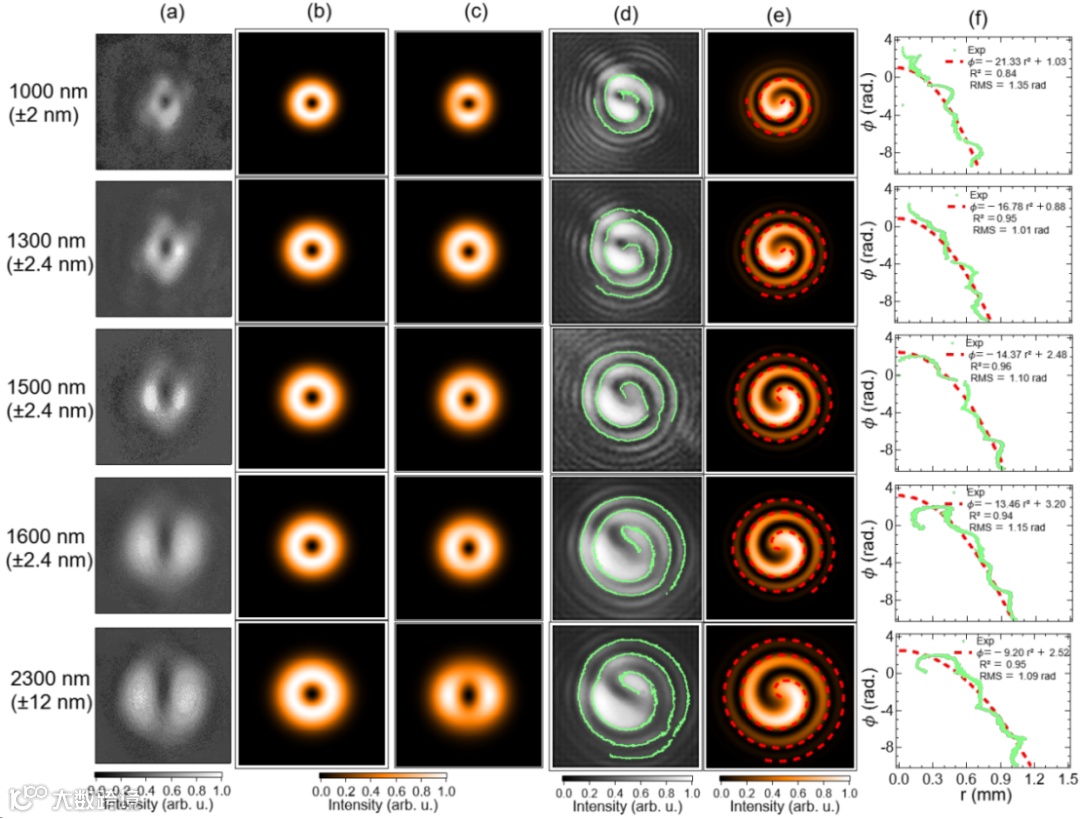

图2 光束轮廓和波前表征。(a) 由关闭SI中参考脉冲的光束路径,获得的亚周期光学涡旋脉冲的光束轮廓图像。(b) 理论计算结果(不包含色差)。(c) 理论计算结果(包含SI中色差)。(d) 通过 f-f 干涉测量实验获得的光束轮廓,其中 SI 的输出脉冲与高斯模式的基本参考脉冲叠加。(e) 理论计算结果。(f) 柱坐标系平面上图2(d)各图和图2(e)的曲线轮廓。
图3 通过2DSI表征时间剖面。(a) 光学涡旋脉冲的二维 SI 频谱图。实线是从谱图中获得的群延迟。(b) 光学涡旋脉冲的测量光谱(阴影区域)和从 (a) 中测量的群延迟检索的光谱相位(虚线)。(c) 根据测量的光谱和检索的相位计算的电场(实线)。阴影区域是电场的包络线。虚线是变换极限(TL)脉冲的电场。这里假定载波包络相位为 0 以恢复电场。(d) 与TL脉冲(虚线)相比,根据测量的光谱和检索的相位计算出的时间轮廓(强度)(阴影区域)。

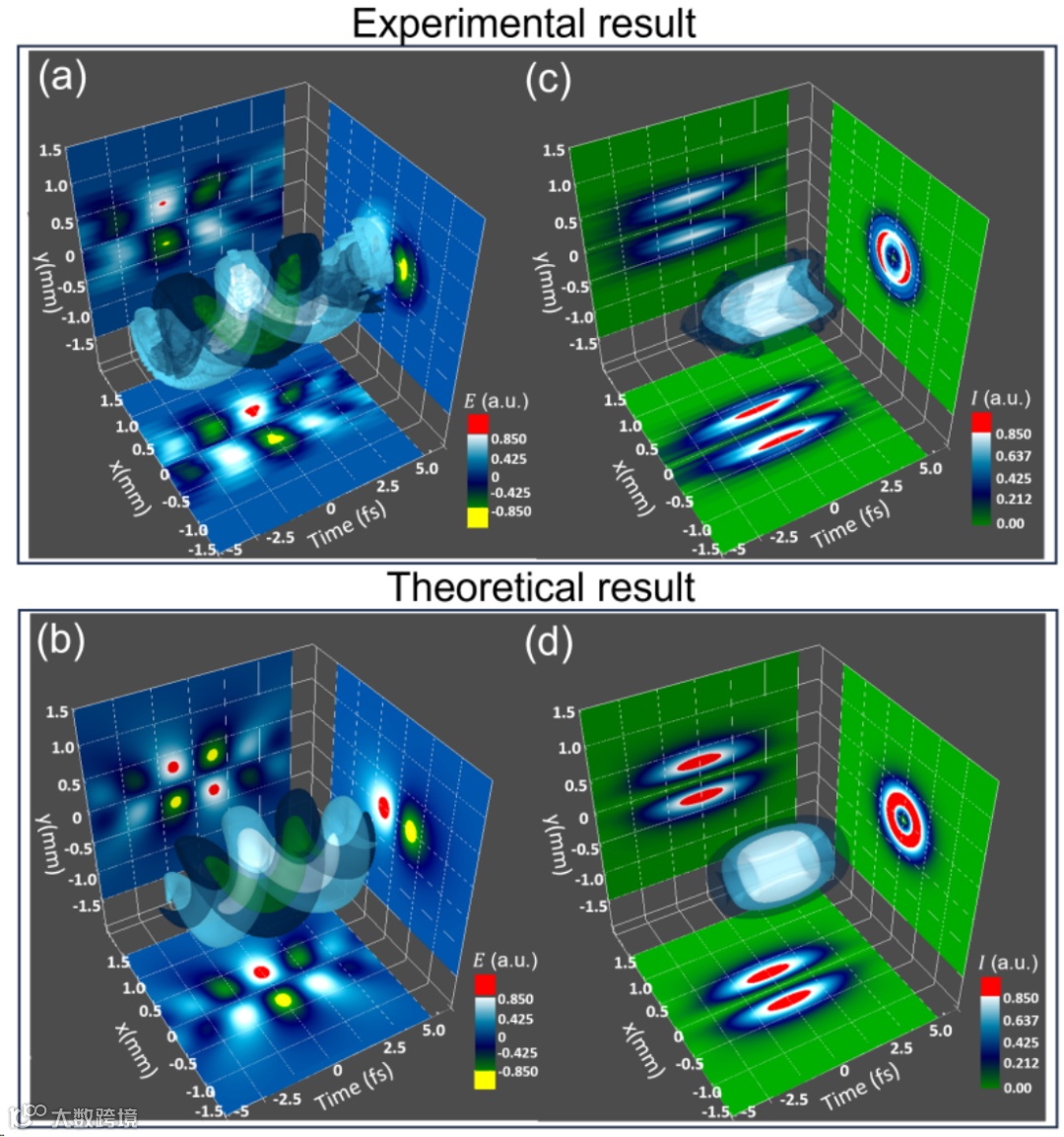

图4 实验和理论OV脉冲的3D等值面。(a)根据测量数据重建的亚周期光学涡旋脉冲电场的 3D 等值面。(b)根据方程计算的亚周期光学涡旋脉冲电场的 3D 等值面。(c)为(a)中所示的亚周期光学涡旋的强度分布的3D等值面。 (b)理论计算的强度分布的3D等值面。
图5 通过CEP裁剪控制螺旋波前。(a) 具有 φCEv 的CEP的基波 (f) 光学涡旋脉冲与具有高斯模式和2φCEg 的CEP 的参考二次谐波 (2f) 脉冲之间的光谱干涉示意图。重叠区域为干涉,在光束轮廓中产生螺旋条纹,其方位角偏移包括 φCEv - 2φCEg 项。(b) 应用于两个声光可编程色散滤波器的 CEP 偏移 δφCEs和 δφCEL的演变。(c) 使用参考基波和高斯模式 SH 脉冲测量的f-2f频谱图。(d) 从 (c) 中测量的光谱图中提取的干涉条纹 δφ 的相移(实线)和从 δφCEs - 2δφCEL 计算出的 CEP 位移 δφ。(e) 螺旋干涉条纹随着 δφ 的增加而演化。上排为理论计算结果,下排为实验结果。
