图片来源：Light: Science & Applications
导读
近日，中国科学院上海光机所邵建达研究员、朱美萍研究员与美国新墨西哥大学Wolfgang Rudolph教授等人合作基于可调谐纳米叠层的思想设计紫外激光反射薄膜，实现了具有高反射率、宽带宽和高激光损伤阈值的355nm激光反射薄膜。
该设计思想为提高紫外激光薄膜性能开辟了新的途径，为支撑高功率激光领域的进一步发展奠定了基础。
研究背景
激光装置输出功率的不断提升对激光薄膜的要求不断提高。理想的紫外激光反射薄膜需要同时具有高的反射率、宽的反射带宽和高的激光损伤阈值。然而，这些要求往往很难同时满足。
这是由于高的反射率和宽的反射带宽需要高折射率的材料，然而较高折射率的材料往往具有较小的光学带隙，因此具有较低的激光损伤阈值。
过去通常采用组合膜系设计，即在具有高反射率的膜堆上沉积具有高激光损伤阈值的膜堆，来实现紫外激光反射薄膜。
组合膜系的设计需要对反射率、带宽和激光损伤阈值等相互制约的性能要求进行权衡折衷。
创新研究
在这项工作中，研究团队展示了一种基于共蒸界面纳米叠层的“集高反射率和高激光损伤阈值于一体”的反射薄膜设计方法。

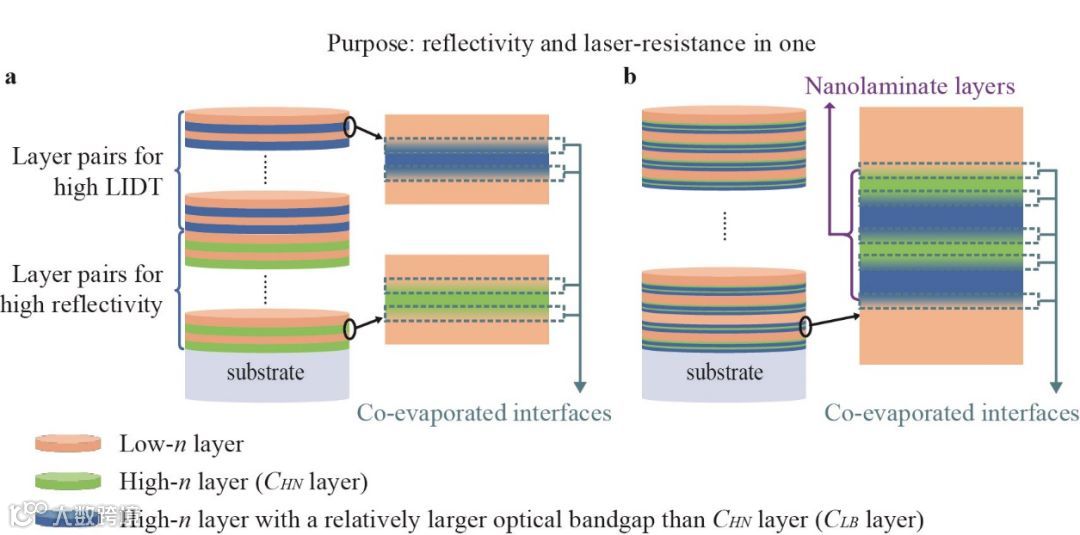

图1. 高激光损伤阈值反射薄膜膜系设计的结构示意图。
（a）使用高折射率和低折射率材料交替结构的传统组合膜系设计示意图。
（b）使用纳米叠层和低折射率材料交替结构的新型纳米叠层膜系设计示意图。
在这种设计方法中，采用两种材料交替的纳米叠层作为一层具有高折射率和大光学带隙的等效层，取代传统组合膜系设计中的高折射率膜层。
在保持总光学厚度不变的前提下，通过改变纳米叠层中两种材料的厚度比例，可以调节纳米叠层薄膜的（平均）折射率和光学带隙。
这使得发展出同时具备高反射率和高激光损伤阈值的紫外反射薄膜成为可能。
随后，研究团队使用电子束沉积技术，在实验上证明了基于Al2O3-HfO2纳米叠层的反射薄膜在紫外波段具有更高的反射率、带宽和激光损伤阈值，适用于紫外激光领域。
与传统组合膜系设计相比，该纳米叠层设计的紫外激光反射薄膜（两者总膜层厚度接近）具有若干优点。
首先，纳米叠层设计薄膜在紫外波段具有更高的反射率和更宽的带宽，同时在可见至近红外波段具有更低的透射波纹；
其次，纳米叠层设计薄膜中电场强度随膜层深度衰减的更快，节瘤缺陷引起的电场增强更低，薄膜中的吸收更低，从而具有更高的紫外激光损伤阈值；
最后，该技术适用于大尺寸（对角线尺寸达米级）激光薄膜的制备。
研究团队利用纳米叠层的折射率和光学带隙可调谐的特性来设计超越传统紫外激光薄膜性能的新型紫外激光反射薄膜，为提高激光薄膜综合性能提供了一种重要的技术途径。
基于纳米叠层的激光薄膜设计思想在未来可以通过改变叠层材料种类和厚度比例进一步拓展从而形成其他高综合性能的激光薄膜元件。据悉，本论文的核心概念已提交了中国发明专利申请。
文章链接：
https://www.nature.com/articles/s41377-020-0257-4
文章来源：中科院长春光机所 | Light学术出版中心
