文章来源：高分子科技
脱水过程在自然界中广泛存在。水凝胶作为一种高含水率的功能材料，在实际应用中也面临着脱水的问题。以自由水、中间态水和结合水等形态存在于水凝胶中的水分，在脱水过程中会经历动态的转化，并深刻影响水凝胶的结构。长期以来，基于共价交联水凝胶中各向同性脱水模式的观察，限制了人们对动态系统在脱水过程中结构演变的认知。

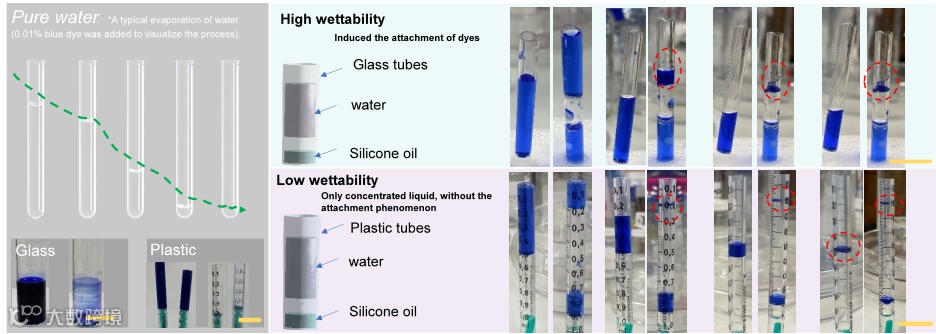

图1. 恒定接触直径模式下，水在管中的干燥模式。

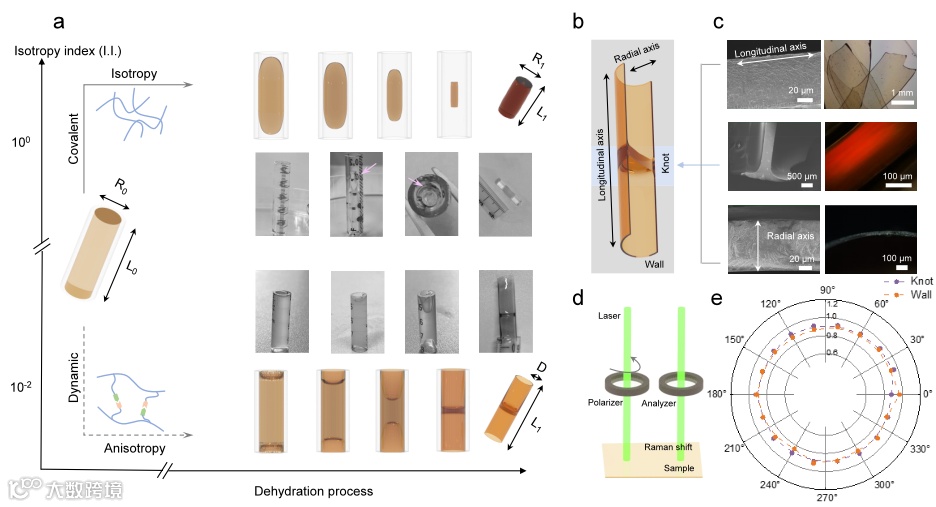

近期，哥廷根大学木材技术与木基复合材料张凯教授团队报道了一种关于动态水凝胶的全新脱水模式。通过将水凝胶置于一定直径的管内并自然干燥，动态水凝胶表现出完全不同于共价交联水凝家胶的、各项异性的脱水过程，并生成了具有连续曲面-节结构的中空结构体（图2a）；进一步的结构表征证明，该干凝胶内部排列没有有序结构的形成（图2e）。这表明，此干燥过程不同于传统的液体辅助的干燥模式，如Langmuir-Blodgett沉积法或者恒定接触直径模式。通过对脱水过程的理论模拟，确认了沿管径方向干燥速率存在梯度分布的差异（图3a, b）；基于标度关系，建立了水含量与内聚能密度的关系，进一步确认了脱水过程中内应力的方向与分布（图3c, d）；结合水凝胶中动态网络的特点，提出了脱水过程中内应力释放导致的水凝胶-空气界面的破坏与再生过程。

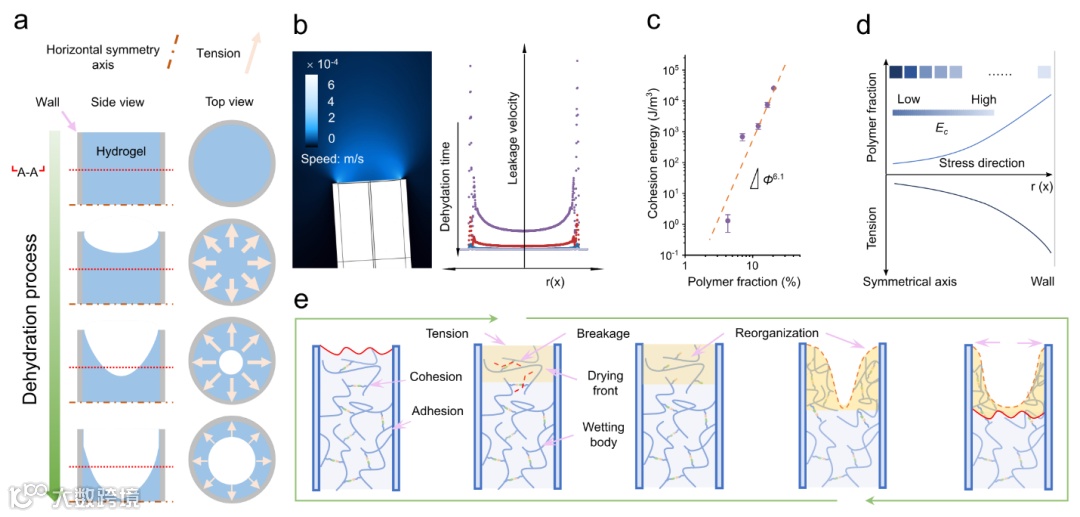

图3. 动态水凝胶脱水过程中从微观到宏观的结构演变

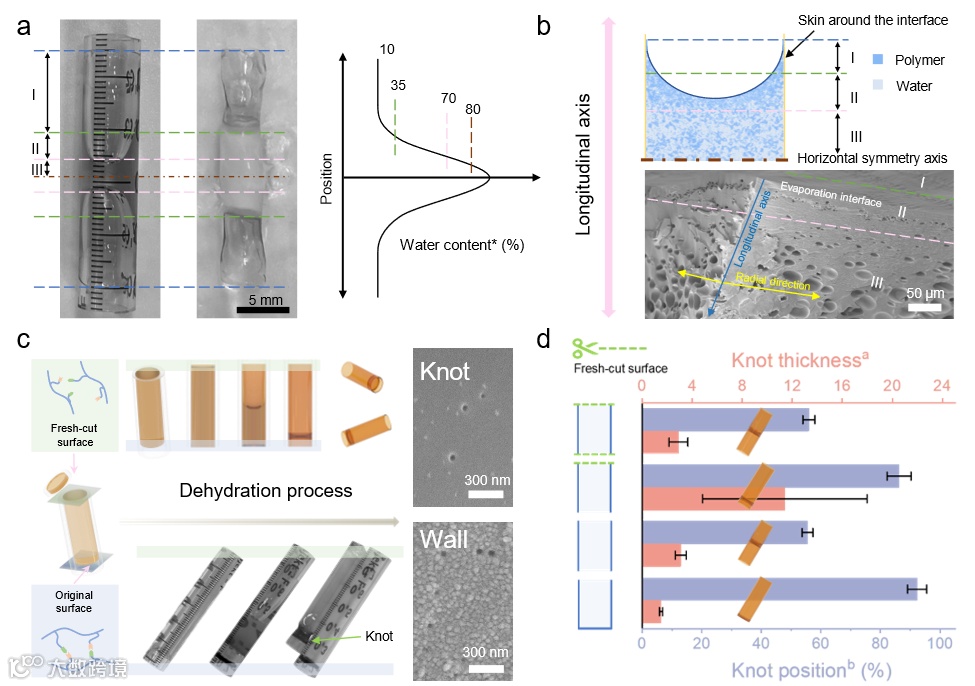

通过对脱水过程中间状态的研究，进一步证实了动态网络在脱水过程中的关键作用。随着含水率的变化（图4a），水凝胶的各部分呈现出截然不同的结构特点：完全干燥的部分致密；接近干燥界面的部分沿着径向呈现梯度分布的孔径；远离干燥界面的部分保持水凝胶的基本结构特征（图4b）。通过对动态性的人为调控，如引入具有高动态性的新鲜界面，实现了对节形成位置和结构特点的调控（图4c, d）。得益于动态水凝胶的优异共形能力，这种独特的干燥模式甚至可以帮助实现大尺度下复杂曲面的图案化过程（图5）。这项研究工作揭示了动态水凝胶的固有特性在含水材料脱水过程中的关键作用，为理解复杂系统中的脱水过程提供的新的视角，为构建具有大尺度、高分辨纳米图案的曲面结构提供了新的思路。该工作以“Dehydration regulates structural reorganization of dynamic hydrogels”为题发表在Nature Communications上（Nature Communications 15, 6886 (2024).）。文章的第一作者是哥廷根大学的徐丹博士。该研究得到了国家留学基金委的支持。

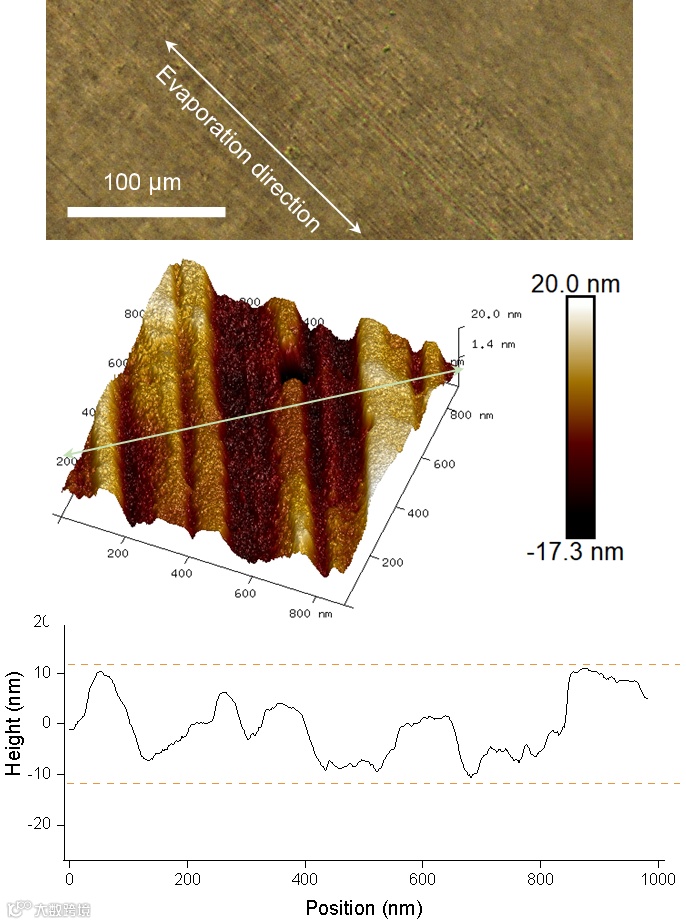

图5. 通过动态水凝胶的脱水过程辅助，高分辨率的纳米图案被转移到干凝胶的曲面表面。
该工作是团队近期关于水凝胶脱水过程相关研究的最新进展之一。水凝胶脱水过程因其复杂性和整体性，往往限制了对其深入而系统的研究。为此，团队以开放系统（open system）的视角，发展了一系列基于水凝胶脱水辅助的功能材料 （ACS Nano, 2020, 14, 16832-16839；Small 2021, 17, 2104702；Adv. Mater. Technol. 2022, 7, 2200615），并揭示了水凝胶的脱水过程与天然结构间的深刻联系（Nature Communications, 2023, 14, 6003）。
原文链接：
https://www.nature.com/articles/s41467-024-51219
免责声明：本文旨在传递更多科研资讯及分享，所有其他媒、网来源均注明出处，如涉及版权问题，请作者第一时间后台联系，我们将协调进行处理，所有来稿文责自负，两江仅作分享平台。转载请注明出处，如原创内容转载需授权，请联系下方微信号。
