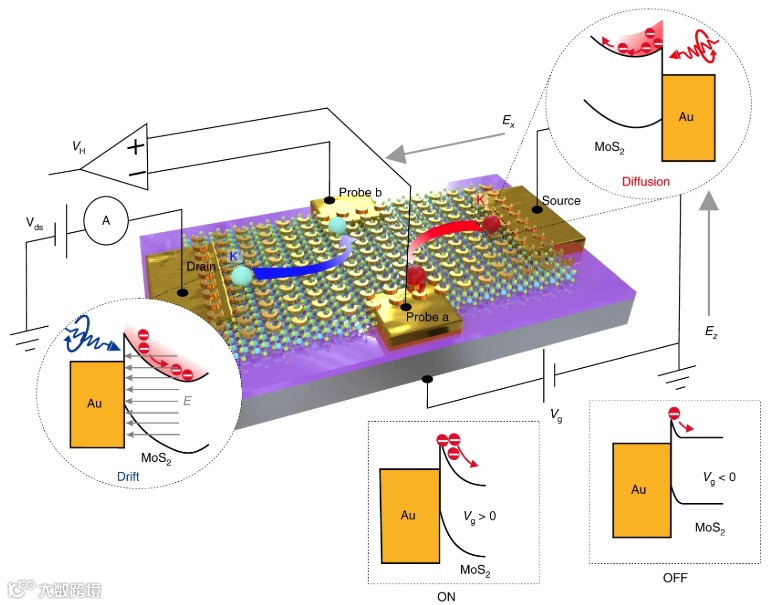

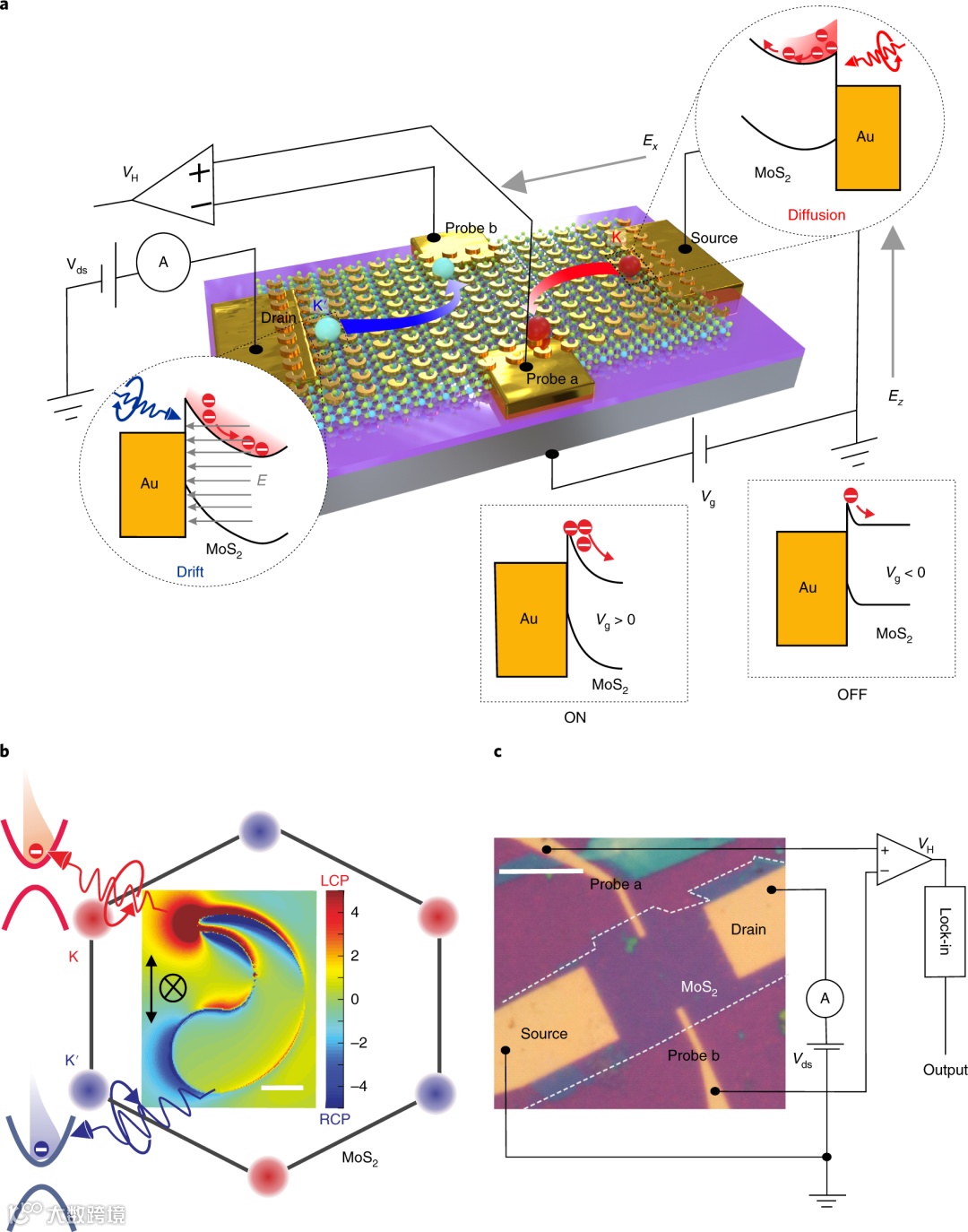

图1. (a) 器件的示意图和能带图。该器件包括一个标准的MoS2晶体管,两个横向霍尔探头(分别称为探头a和探头b,它们之间的电压降为VH)和专门对准的手性等离激元天线阵列。图仅展示源漏电压Vds <0的情况,Ex和Ez表示由Vds和栅极电压Vg引起的外部电场的方向。A代表电流表。(b) 计算的光学手性的局部增强。入射源是1,550 nm的线性偏振单色光,其偏振方向沿纳米新月形天线的长轴(由黑色箭头指示)。它表明线性极化激光激发的LCP(左圆极化)和RCP(右圆极化)分量在空间上通过手性纳米新月等离激元天线进行分类。彩色条表示光学手性的增强。比例尺,40 nm。简化的能带图说明了在MoS2中谷极化的电子守恒性热载流子注入。(b) 典型的谷晶体管的光学图像。还显示了实验装置的电气连接。比例尺,9 μm。

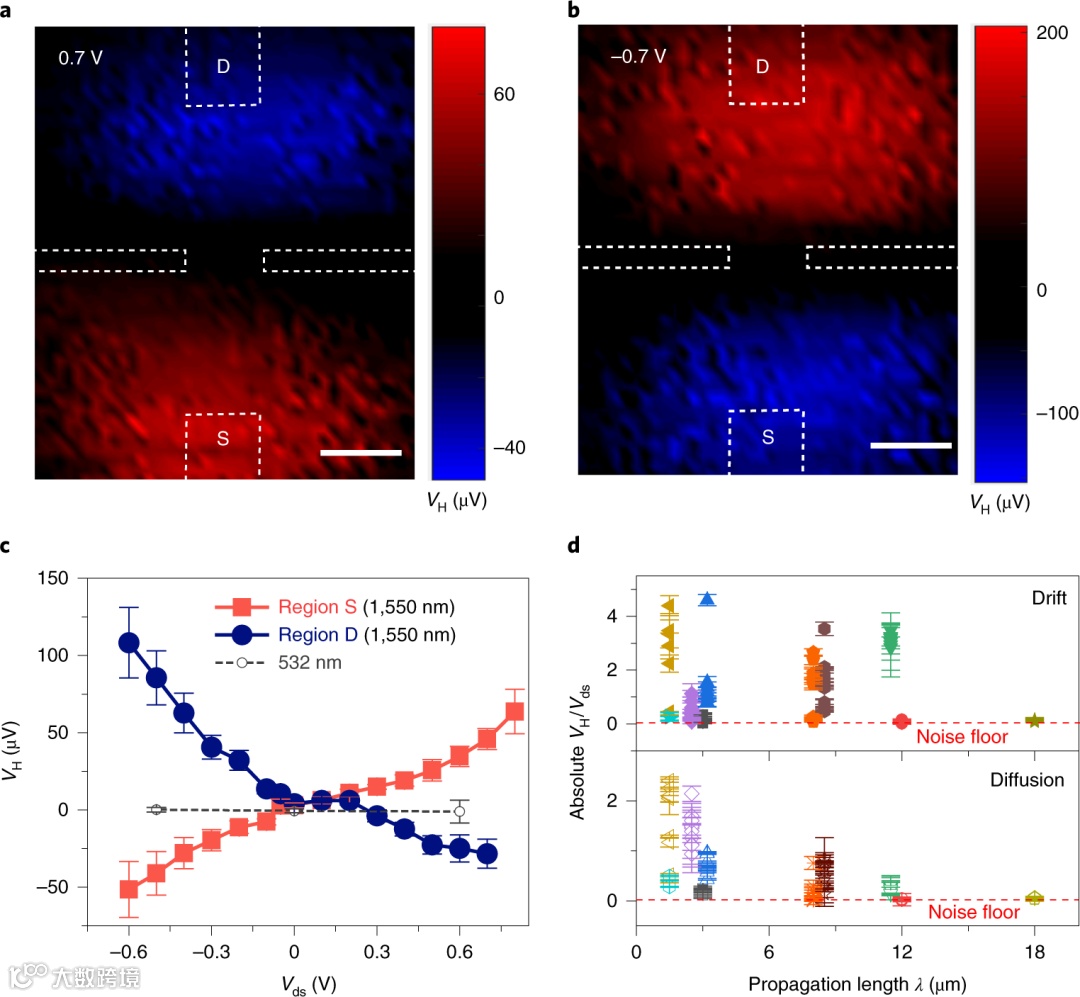

图2. 谷电子晶体管中谷电流的检测和传输。(a)(b) 样品2的谷霍尔电压图绘。(Vds = 0.7 V和-0.7 V)。白色虚线表示金属电极的边缘。彩色条表示霍尔电压VH的强度。比例尺,4μm。(c) 在线性偏振激光(1,550 nm和532 nm)照射下,谷霍尔电压(VH)作为Vds的函数。区域S(D)代表(a)和(b)中S(D)电极周围的响应区域。通过将线性偏振激光聚焦在VHE“热点”上进行测量。1,550 nm和532 nm测试的功率分别设置为2.82 mW和0.13 mW。(d) 分别在十个用于漂移(顶部面板)和扩散(底部面板)传输的器件中测量的谷霍尔电压的统计数据。对于不同的传播长度λ,总结了所测量的霍尔信号(通过偏置Vds归一化)。不同的颜色对应于不同的器件。虚线表示实验器件的本底噪声。误差线表示每个单独数据点的2σ不确定性。
文献链接:
https://doi.org/10.1038/s41565-020-0727-0
