第一作者：Won-Jae Joo
通讯作者：Jisoo Kyoung
通讯单位：三星先进技术研究院
研究亮点：
1. 发展了一种全新的超表面OLED器件架构。
2. 实现了每英寸10,000像素的超高密度。
作为显示领域的顶级公司，三星在OLED和QLED两大主要方向都在持续发力。前几天，三星刚刚在Nature发表了关于蓝光QLED的最新技术突破。今天，三星又在Science发文，报道了他们在OLED显示领域的最新成果。
OLED已在高分辨率，大面积电视以及智能手机和平板电脑的手持显示器中得到广泛应用。当屏幕距离眼睛一定距离时，每英寸只需要几百个像素；然而，对于近眼微型显示器（例如，在虚拟现实和增强现实应用中），所需的像素密度达到每英寸几千个像素，而当前的显示技术无法满足要求。
光学超表面为我们带来了新的希望！
有鉴于此，三星先进技术研究院Jisoo Kyoung等人基于工程改造的超表面作为可调后向反射器，开发了一种全彩色，高亮度的OLED设计，实现了每英寸10,000像素的超高密度。

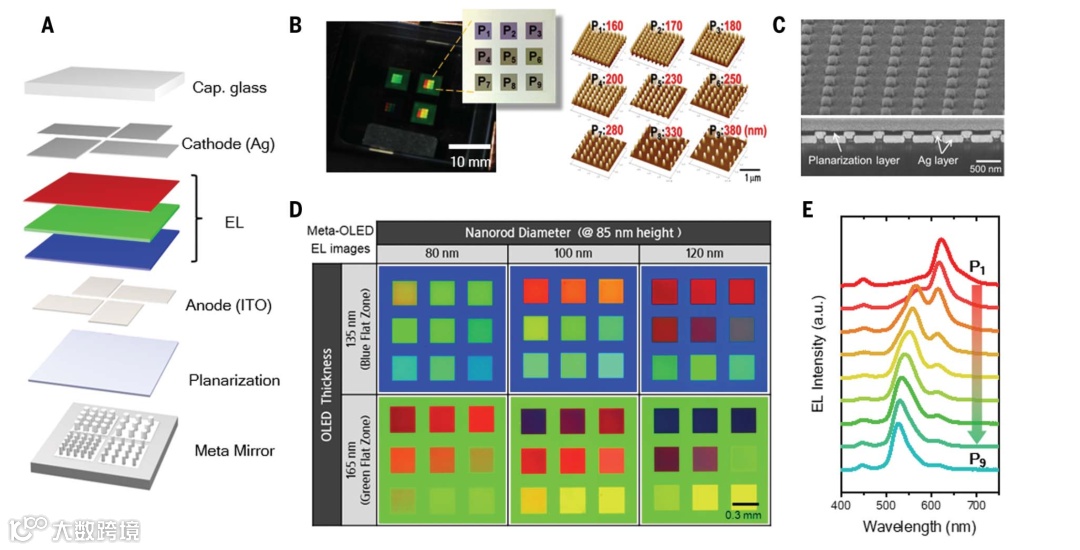

图1. 超表面OLED EL表征

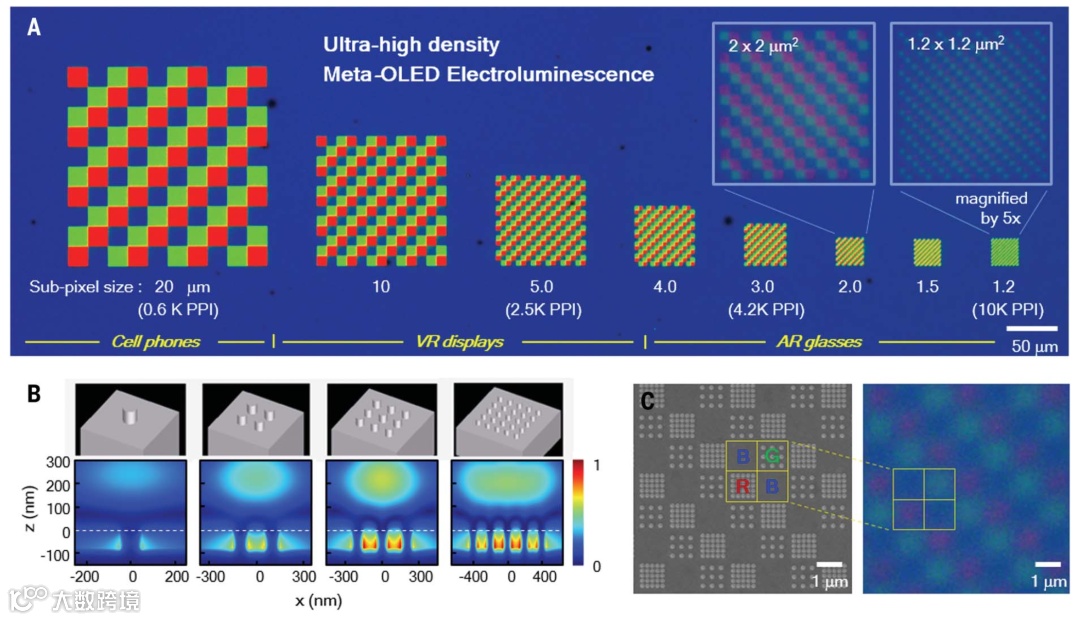

图2. 超高像素密度RGB超表面OLED
通过引入纳米图案的超表面反射镜，研究人员发展了一种meta-OLED显示器。该器件具有在空间上变化的超光子FP腔，它可以受益于微腔效应，而无需依赖基于FMM的制造。
研究表明，不同的超表面图案重新定义了红色，绿色和蓝色三原色像素，并确保从有机白色发光体中优化提取这些颜色。而且，发射光谱具有精确可调节性，通过在Ag反射镜上形成纳米图案，可以精确覆盖整个可见光谱。此外，相对于标准的彩色滤光白色OLED，所制造的OLED还具有两倍的发光效率和更优异的色纯度。
总之，这种新的结构，通过可扩展的纳米压印光刻技术，为超高像素密度（每英寸> 10,000像素）的新一代电子器件的实现带来了可能。

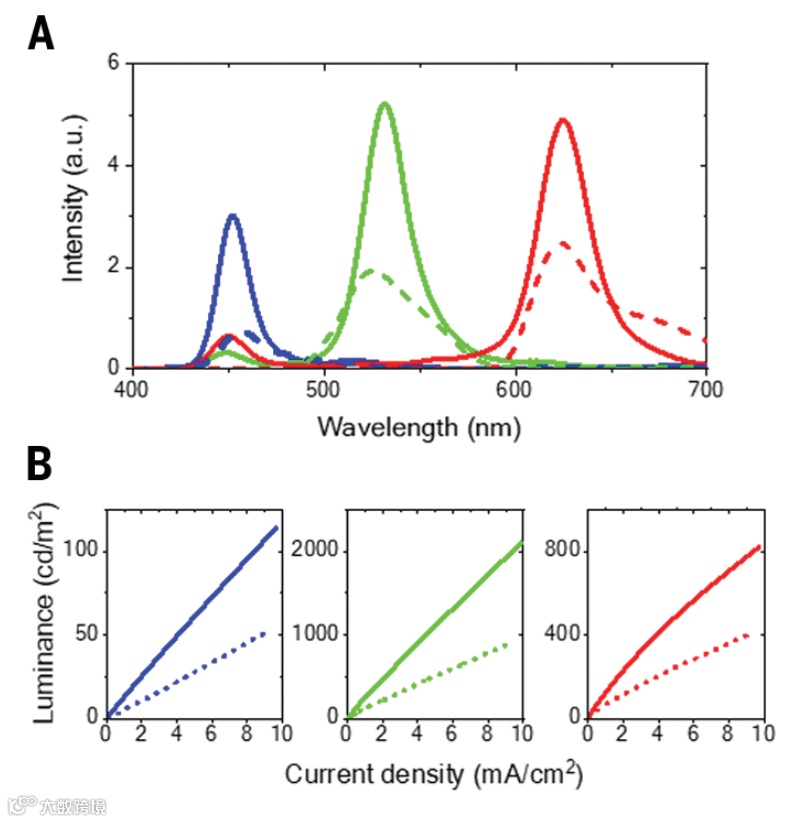

图3. 超表面OLED和标准的彩色滤光白色OLED的EL性能对比

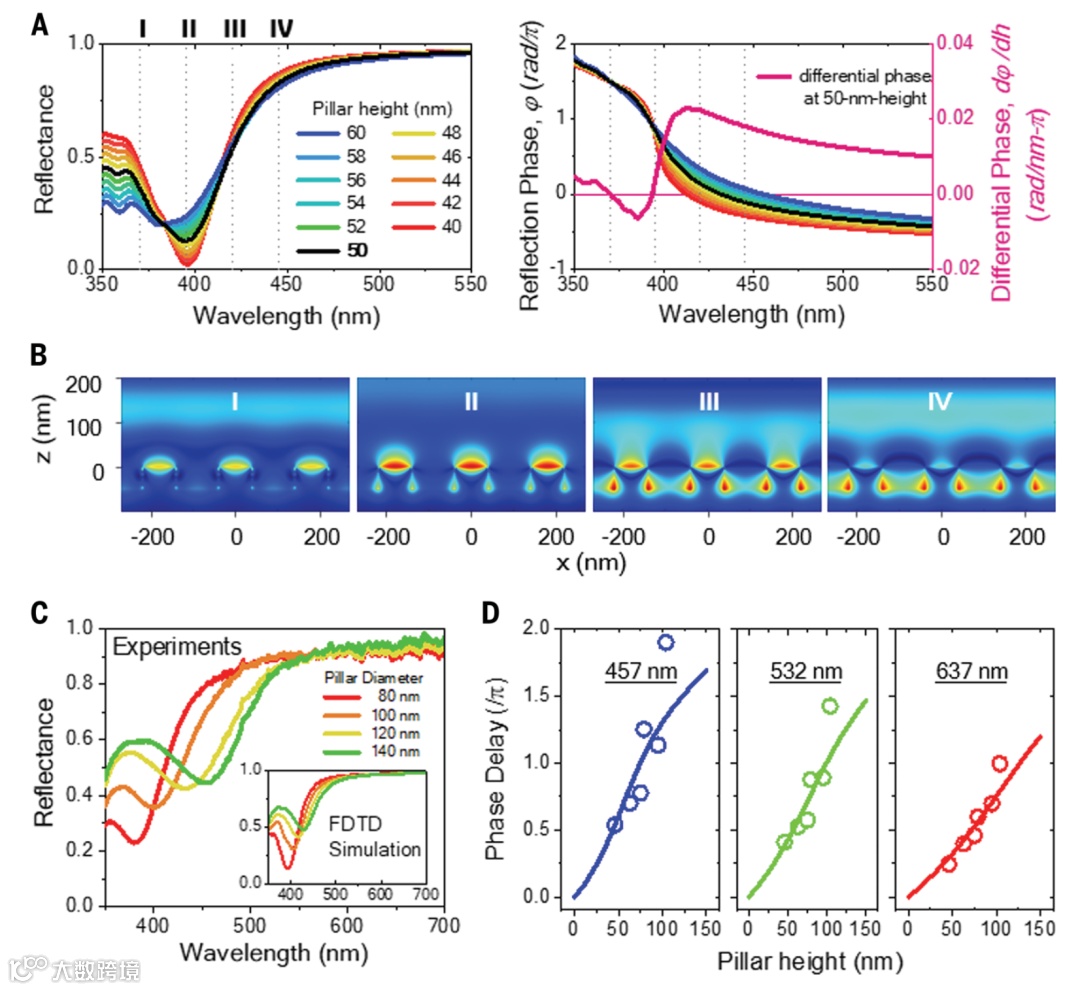

图4. 纳米柱超结构的反射行为
本文来源：纳米人
参考文献：

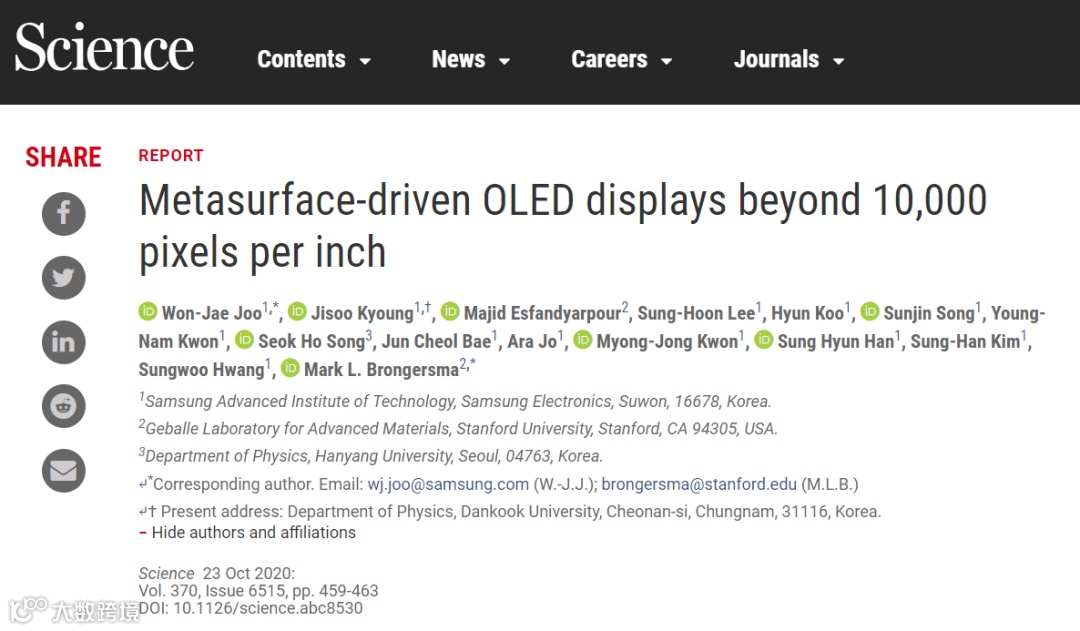

Won-Jae Joo et al. Metasurface-driven OLED displays beyond 10,000 pixels per inch. Science 2020, 370, 459-463.
https://science.sciencemag.org/content/370/6515/459
