导读
多重共振热活化延迟荧光（MR-TADF）材料在构造窄光谱有机发光二极管（OLEDs）方面有广阔的应用前景。为了提高MR-TADF材料的电致发光（EL）性能，一般的方法是将MR-TADF发光客体和TADF敏化剂共掺杂到单一宽带隙主体中的同相敏化策略。然而，蓝色MR-TADF发光客体和蓝色TADF敏化剂对主体极性的不同要求会导致常规同相敏化器件难以实现理想的EL效率或窄的半峰宽。为了解决这个问题，华南理工大学赵祖金团队提出了一种新型的层间敏化策略，通过将MR-TADF发光客体和TADF敏化剂分别掺杂到两个相邻的低极性和高极性主体层中，以长程FET机制实现敏化过程，如图1所示。通过采用这种层间敏化策略，成功实现了基于不同蓝色MR-TADF发光客体和蓝色TADF敏化剂的高性能蓝色超荧光OLEDs，外量子效率（EQE）最高可达38.8%，证明了这种方法的巨大应用潜力。

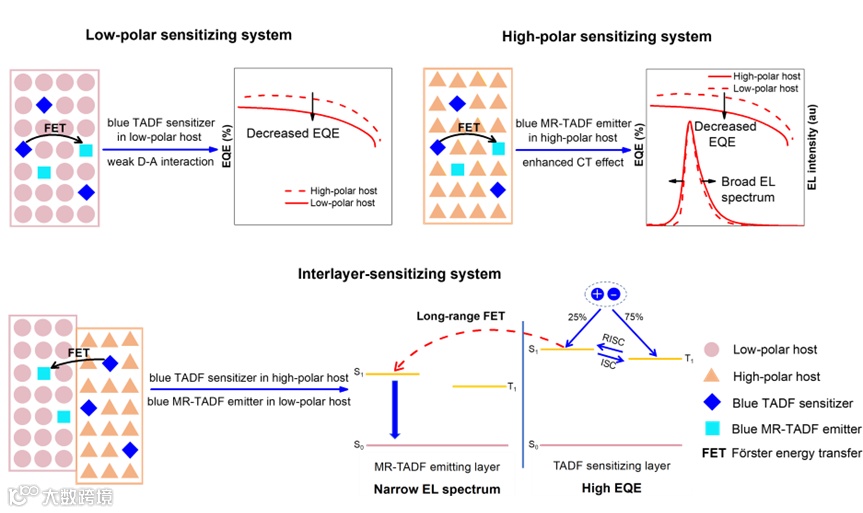

图1 低极性敏化体系、高极性敏化体系和层间敏化体系的示意图
高质量的OLED需要同时具有高效率、高亮度、高稳定性和高色纯度等性质，随着OLED发光材料发展至第三代TADF材料，OLED器件的效率、亮度和稳定性都得到了极大的提升，部分参数已经满足了OLED商业化的要求。然而，由于强烈的分子内电荷转移（ICT）效应，具有扭曲的给体-受体（D-A）结构的常规TADF材料通常具有较宽的发光光谱，这使得它们难以满足高色纯度的要求。随着材料的进一步发展，MR-TADF材料凭借其独特的互补共振效应使得具有卓越色纯度的OLED器件能够被轻易实现，在提升OLED色彩质量方面具有巨大的潜力。但尽管MR-TADF分子表现出TADF特性，但它们的ΔEST普遍会比常规TADF材料更大，这无疑会导致其缓慢的反向系间窜越速率（kRISC），从而延长了材料的三线态寿命。因此，许多MR-TADF分子都会受到严重的三线态猝灭过程的影响，这不仅会降低器件的EL效率，并且在高亮度下会导致严重的效率滚降。目前的研究集中于通过构建敏化器件的方法来解决这个问题，敏化方法的核心就是用具有高kRISC的TADF敏化剂来代替MR-TADF分子进行RISC过程。
创新研究
虽然敏化策略已经成功实现了对许多MR-TADF分子EL性能的提高，但对于蓝色MR-TADF分子，当前在同一宽带隙主体中共同掺杂MR-TADF发光客体和TADF敏化剂的同相敏化结构可能并不是最佳选择。原因是单一主体的极性无法同时适合蓝色TADF敏化剂和蓝色MR-TADF发光客体。一般来说，掺杂在低极性主体中会使蓝色TADF敏化剂的D-A相互作用较弱，这不利于其TADF性质和RISC过程，引发的三线态猝灭增加会降低器件的EL效率。因此，蓝色TADF敏化剂更适合掺杂在高极性主体中来提高TADF性质。但高极性主体会导致蓝色MR-TADF发光客体的CT效应增强，这会拓宽EL光谱并降低蓝色MR-TADF发光客体的光致发光量子产率（ΦPL）。因此，蓝色MR-TADF发光客体需要掺杂在低极性主体中来防止EL光谱的拓宽和ΦPL的降低。

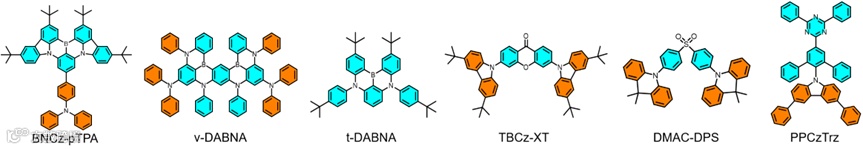

图2 用于构建层间敏化超荧光器件的MR-TADF发光客体和TADF敏化剂的分子结构

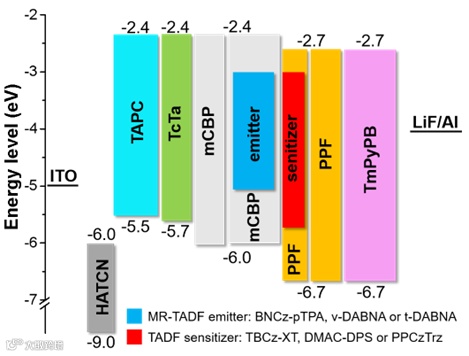

图3 层间敏化超荧光器件结构图

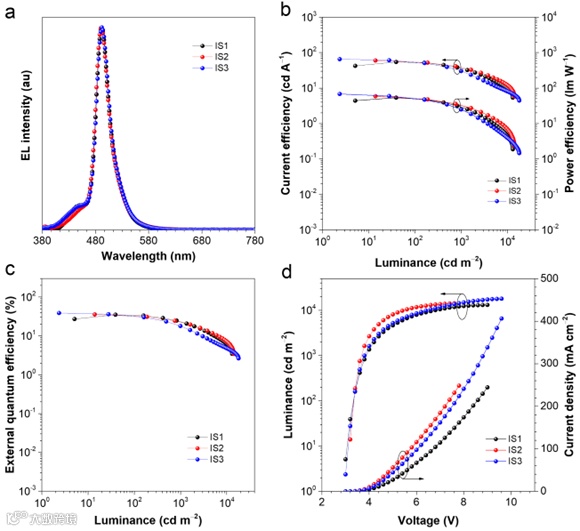

图4 基于MR-TADF发光客体BNCz-pTPA的层间敏化器件的EL光谱和性能图。

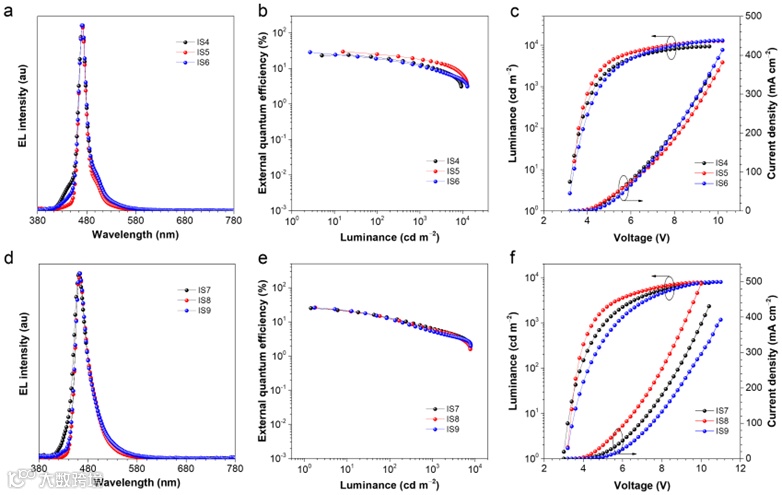

图5 基于MR-TADF发光客体v-DABNA和t-DABNA的层间敏化器件的EL光谱和性能图。
应用与展望
论文信息
Wang, J., Zou, P., Chen, L. et al. Promising interlayer sensitization strategy for the construction of high-performance blue hyperfluorescence OLEDs. Light Sci Appl 13, 139 (2024).
https://doi.org/10.1038/s41377-024-01490-6
