大数跨境

极低温材料导热的第一性原理探究:加速算法突破低温声子超密网格计算难题

极低温材料导热的第一性原理探究:加速算法突破低温声子超密网格计算难题 两江科技评论
2024-12-18
0
导读:上海交通大学鲍华教授课题组与山东高等技术研究院邵成研究员合作,在《Physical Review B》发表论文



作者:张新宇、邵成*、鲍华*

邮箱cheng.shao@iat.cnhua.bao@sjtu.edu.cn

单位:上海交通大学密西根学院;山东高等技术研究院;上海交通大学溥渊未来技术学院
论文信息:Physical Review B 110, 224301 (2024)
论文链接:

https://journals.aps.org/prb/abstract/10.1103/PhysRevB.110.224301


导读

上海交通大学鲍华教授课题组与山东高等技术研究院邵成研究员合作,在《Physical Review B》发表论文,结合频率截断加速算法和普渡大学Xiulin Ruan团队最新提出的最大似然估计(MLE)加速算法[npj Comput. Mater. 10, 31 (2024)],成功将基于弛豫时间近似(RTA)下的第一性原理低温声子热导率计算速度提升了两个数量级。结合这两种加速方法,文章首次通过第一性原理计算了不同样本尺寸下硅的热导率,最低可至5 K,且在20 K以下的温度区间,理论计算结果与实验数据的偏差不超过10%对于4毫米(宏观尺度)样本,低温下热导率呈现T1.4依赖性,而在考虑热流方向的有限尺寸效应后,温度依赖性变为T2。当样本尺寸缩小至微米级时,温度依赖性恢复为T3,符合Casimir极限的预测。文章进一步深入分析了低温下声子-声子散射、声子-杂质散射(同位素散射)以及声子-边界散射的温度依赖关系,强调了低温下边界和同位素散射的主导作用及低温下有限尺寸效应的显著性。本研究对第一性原理精确预测低温热导率以及低温声子导热机制的理解提供可靠的工具与重要思路。

研究背景

第一性原理非简谐晶格动力学与声子输运理论的结合,已成为计算晶格热导率的强大工具。自该方法提出以来的十多年间,第一性原理计算热输运方法极大地扩展了材料研究的范围,深刻改变了我们对声子相互作用和热输运机制的理解,并加速了材料热物性的优化设计。但这些研究主要集中在近室温(约300K)范围,极少涉及极低温(通常<20K)下的材料热物性研究。一个主要原因是第一性原理计算在极低温条件下长期存在严峻的计算量瓶颈。随着温度越低,需要的声子采样网格的密度迅速增加,从而导致计算量急剧增长,以现有的算法难以在极低温下获得收敛的热物性结果。然而,随着低温量子测控和稀释制冷机等超低温应用领域的快速发展,获取低温材料的热物性和导热机制变得至关重要。目前,低温实验热物性测量方法实施起来较为困难且成本较高,同时现有的实验数据通常局限于特定材料和几何形状的样品。与之对比,第一性原理计算具有的独特优势能够一定程度上克服目前实验方法的限制,进一步加深对实验结果的理解。因此,解决第一性原理极低温条件下的导热计算挑战,对于低温热物性预测和导热机制的深入研究具有重要意义。

研究亮点

1、低温下基于频率截断法和最大似然法加速,使得计算速度提升两个数量级

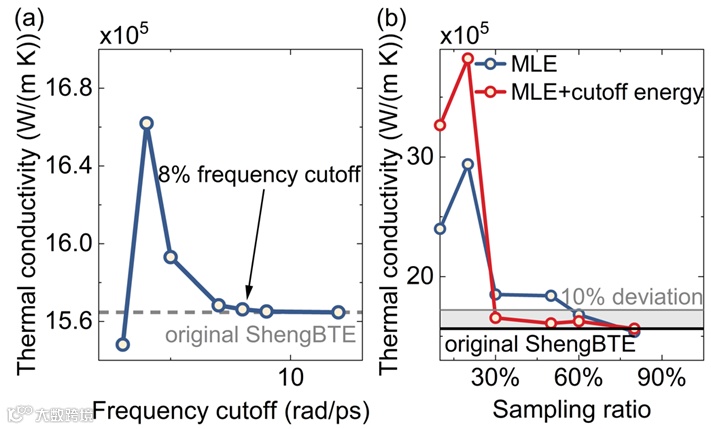

声子频率截断法是一种用于加速低温热导率计算的有效方法。在低温下,主要激发的是低频率声子,高频率声子对热导率的贡献可忽略不计。因此,频率截断法通过排除高频声子的计算,减少了不必要的计算量,从而加速了计算过程。如图1a),文章通过对5 K下硅热导率计算进行测试,发现只需考虑约8rad/ps频率以内的声子(硅最大声子频率的8%),就能得到准确的热导率结果。最大似然估计(MLE)方法由普渡大学Xiulin Ruan团队提出,通过随机抽取部分声子散射事件,MLE方法能有效减少计算量,同时保持较高的计算精度。在低温下,由于高频声子贡献较小,MLE结合频率截断法进一步提高了效率。如图1b)所示,只需计算30%的三声子散射过程,就能将最后的热导率误差控制在10%以内。


表1给出了硅在5K下热导率随声子采样网格原算法和加速算法的比较。计算考虑了声子-声子散射,声子-杂质散射(同位素),以及声子-边界散射的影响。硅热导率在声子网格为200×200×200下才收敛,加速算法使得计算速度提升两个数量级,而原算法在该网格下因计算量太大而无法计算。


1a)频率截断加速算法测试;bMLE加速算法以及MLE+频率截断算法测试

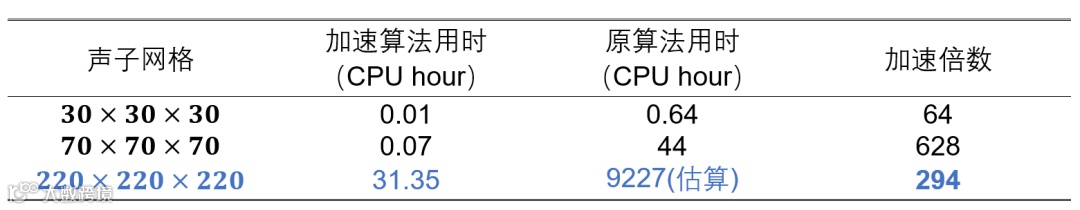

表格1 硅在5K下热导率计算不同声子采样网格原算法和加速算法时间比较


2、20K温区下Si的热导率预测结果与实验吻合良好,边界散射、杂质散射,以及样品长度对低温热导率影响显著

2展示了通过加速的第一性原理计算得到的不同样本尺寸硅的温度依赖性热导率。对于直径为毫米级、无限长的硅样本,热导率随着温度的变化呈现先增加后减少的趋势,在约25 K时达到峰值。低温下的热导率遵循T1.4依赖性,明显小于Casimir极限中的T3依赖性。这表明即使在5 K的低温下,声子输运尚未达到Casimir极限。2(b)展示了不同温度下散射机制的比较,结果表明这一偏差主要是由于随着温度升高,热容频率窗口的快速扩展导致同位素散射的贡献迅速增加。当温度达到20 K时,同位素散射和声子-声子散射主导了热导率的变化。在考虑热流方向的有限尺寸效应后,温度依赖性发生明显变化,变为T2。当样本尺寸缩小至微米级时,温度依赖性恢复为T3,符合Casimir极限的预测。

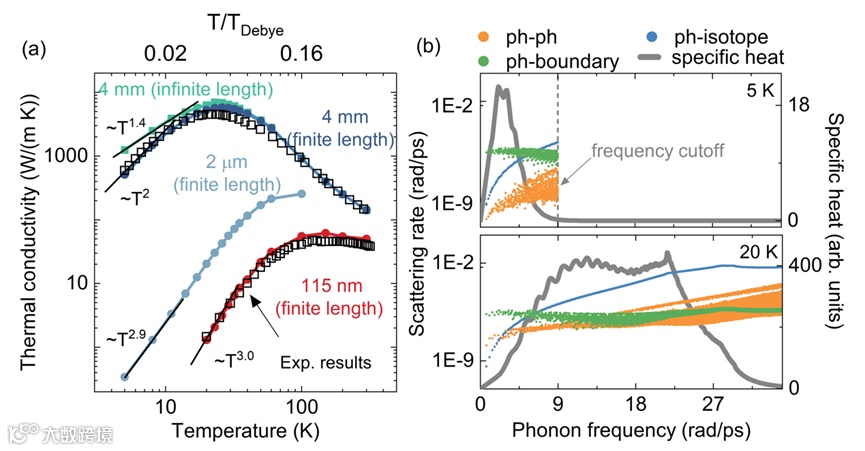

2 (a) 不同样本尺寸硅的温度依赖性热导率:4 mm直径(无限长和2.73 cm长)、2 µm直径(15 µm长)、115 nm直径(8 µm长);(b) 4 mm直径硅样本在5 K20 K下的不同散射率的比较及热容窗口的变化。


3、低温下不同散射机制对热导率的影响

文章进一步对不同散射机制的影响进行分析。图3a)展示了在5 K温度下,仅考虑声子-声子散射时的热导率收敛情况。5 K时,考虑声子-声子散射的热导率在700 × 700 × 700声子采样网格上达到收敛。文中还进一步分析了normalUmklapp三声子散射,和低温下弛豫时间近似以及迭代求解结果的差异,具体详见论文。另一方面,虽然声子-杂质散射在低温下影响显著,在考虑仅有同位素散射时,随着采样网格的增加,热导率却出现发散的情况,这是由声子-杂质散射随声子频率减小而急速减小导致的。

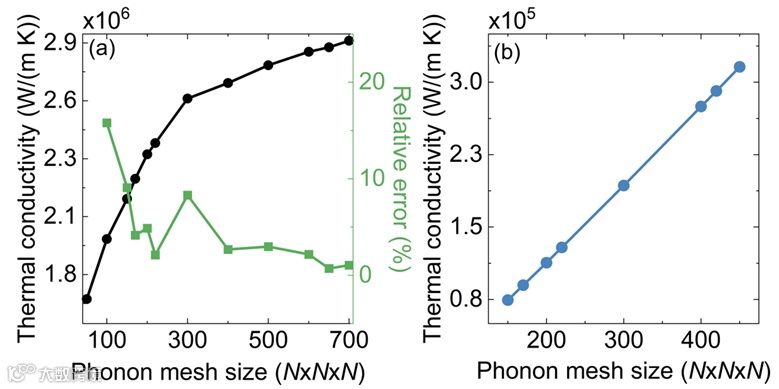

3 (a) 仅考虑声子-声子热导率时在5 K下热导率的网格收敛性;(b) 不同网格下仅考虑声子-同位素散射时热导率的变化。


4展示了不同散射机制对热导率的影响,并与实验结果进行了比较。在低温区(T < 20 K),声子-声子散射的影响较小,而声子-边界散射和声子-同位素散射足以捕捉热导率的变化。随着温度的升高,考虑仅有同位素和边界散射时的热导率趋于定值,并与中高温区的实验结果逐渐偏离,声子-声子散射随着温度升高逐渐成为主导散射机制。

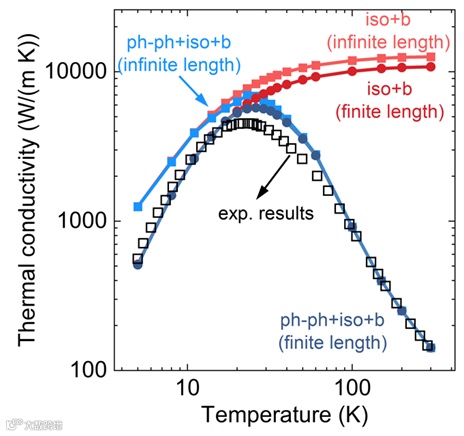

4 不同散射机制下的热导率及与实验结果的比较。


扫码查看原文


——由课题组供稿


免责声明:本文旨在传递更多科研资讯及分享,所有其他媒、网来源均注明出处,如涉及版权问题,请作者第一时间后台联系,我们将协调进行处理,所有来稿文责自负,两江仅作分享平台。转载请注明出处,如原创内容转载需授权,请联系下方微信号。

【声明】内容源于网络
0
0
两江科技评论
聚焦“光声力热”超构材料、凝聚态物理、生物医学、智能制造等领域,打造科研人便捷的交流平台,发布优质新鲜的科研资讯。
内容 6001
粉丝 0
两江科技评论 聚焦“光声力热”超构材料、凝聚态物理、生物医学、智能制造等领域,打造科研人便捷的交流平台,发布优质新鲜的科研资讯。
总阅读5.1k
粉丝0
内容6.0k
