基于增强型渐进损伤模型与机器学习方法的薄壁复合材料压力容器抗冲击优化

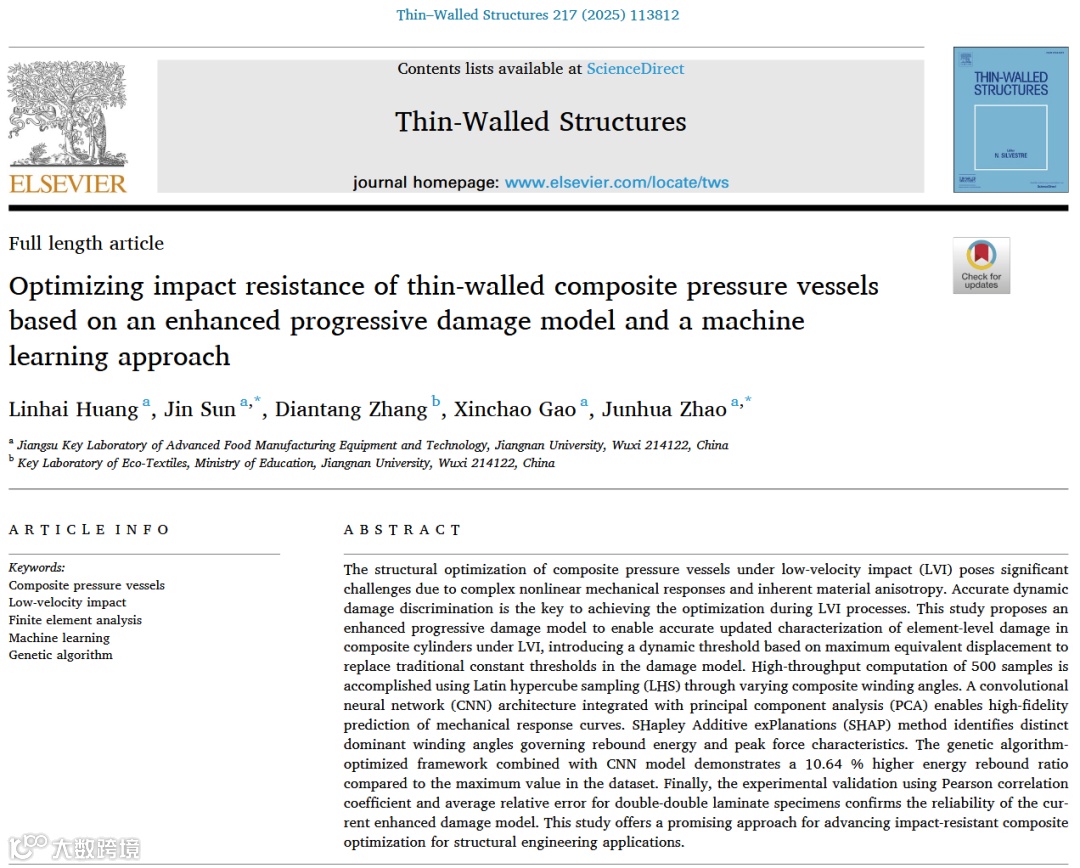

论文信息
第一部分：战略叙事层
✅ 第一层：论文总结
本篇论文发现了一个关于复合材料压力容器在低速冲击（LVI）下易发生隐蔽损伤的真问题。该问题的核心硬挑战在于传统损伤模型采用恒定阈值导致仿真精度不足。为攻克这一挑战，作者提出了基于最大等效位移的动态阈值损伤判别方法（Method C） 的巧方法。该方法取得了仿真误差降低50%以上的强效果，最终通过CNN-GA框架将能量回弹率提升10.64%，凝练出动态损伤阈值+可解释机器学习 驱动抗冲击设计的新见解。
✅ 第二层：论文完整拆解
-
• 氢能储运系统中的复合材料压力容器需承受意外碰撞（如工具跌落）。即使表面无可见损伤，内部的分层、纤维断裂等损伤可能导致灾难性燃料泄漏。 -
• 痛点：传统实验与仿真方法成本高昂（单次冲击实验需数万元），且固定阈值的Hashin准则低估渐进损伤演化。
-
• 损伤演化的非线性：损伤累积导致材料刚度时变，但传统方法（Method A/B）采用恒定应力/位移阈值，无法捕捉损伤状态动态更新。
-
• 多尺度优化壁垒：500组样本的FEM仿真需1.4万CPU小时（以单次仿真28小时计），阻碍设计空间探索。
-
• 创新点1（动态阈值）：提出最大等效位移阈值（δ_{eq}^{max}）替代恒定阈值，通过VUMAT子程序在ABAQUS实现： -
• 初始损伤：Hashin准则 -
• 后续损伤：仅当当前等效位移 > 历史最大等效位移（δ_{eq} > δ_{eq}^{n-1, max}） -
• 创新点2（ML架构）： -

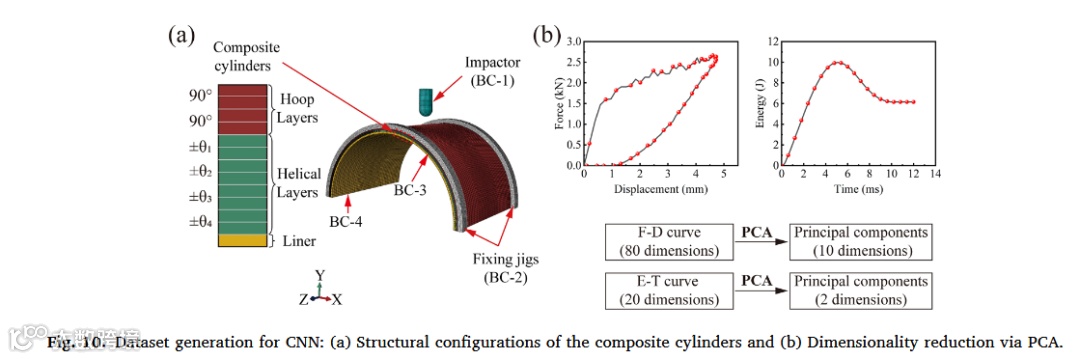

• 数据生成：拉丁超立方采样（LHS）生成500组铺层角度组合（θ₁~θ₄ ∈ [0°,90°]） -
• 特征压缩：PCA将力-位移曲线（80维）→10个主成分（累积方差>90%） -

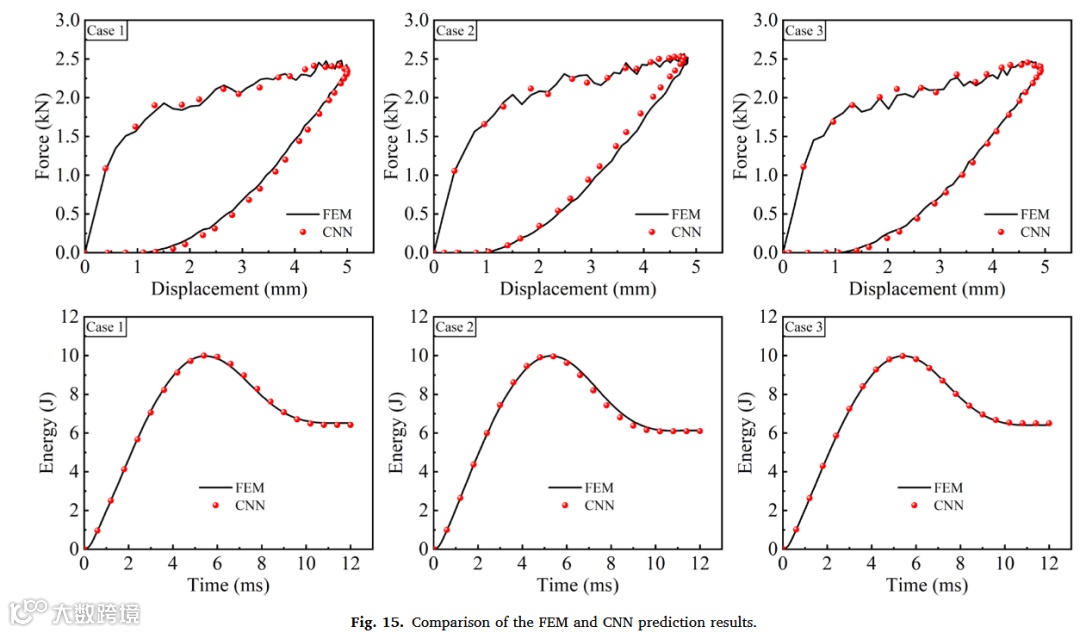

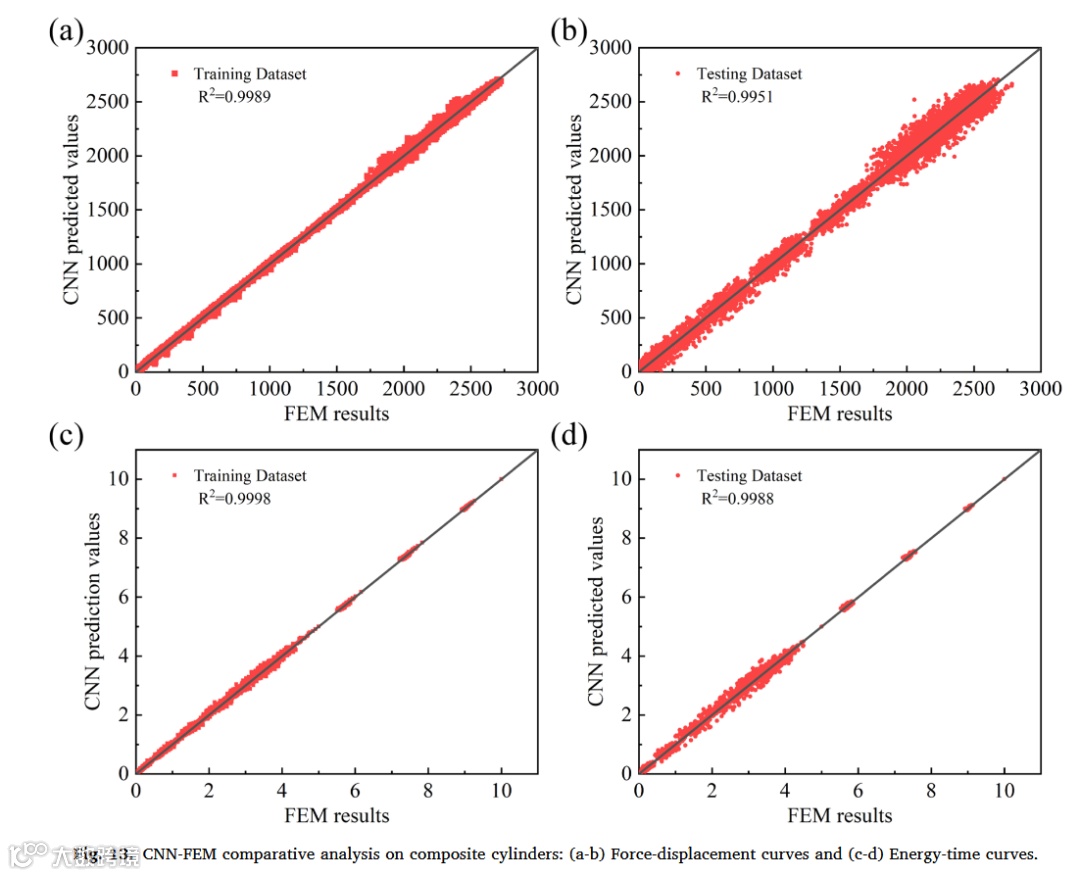

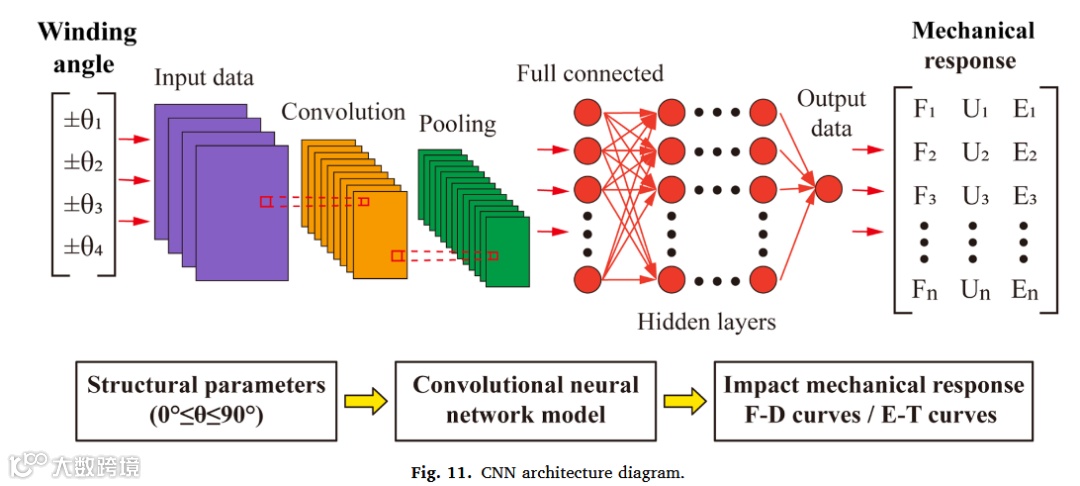

• 预测模型：双分支CNN预测力-位移/能量-时间曲线（R²>0.99） -
• 优化框架：GA以能量回弹率γ为目标函数（γ=回弹能/冲击能）
-

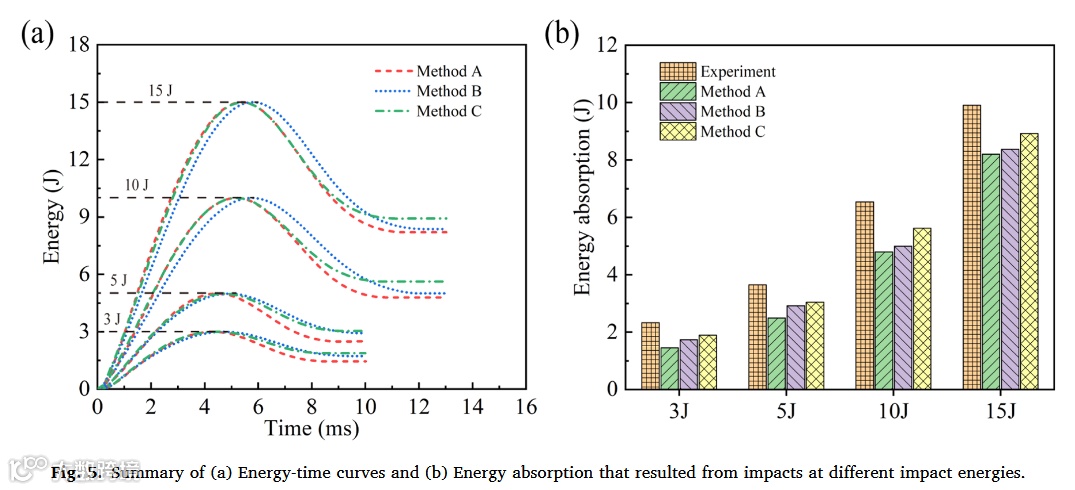

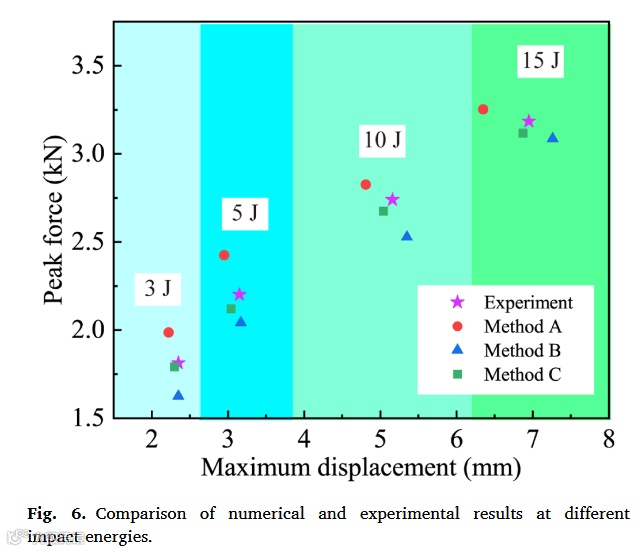

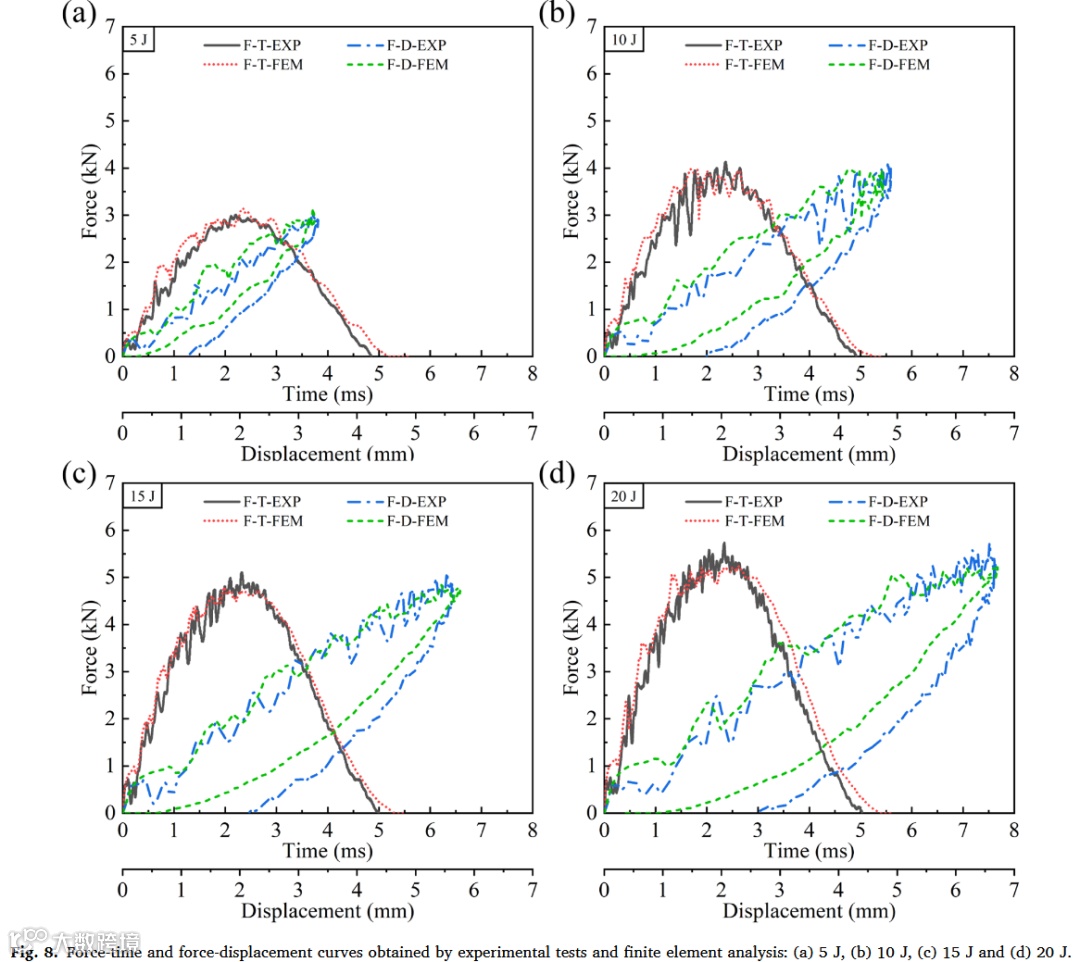

• 仿真精度：动态阈值法（Method C）的峰值力误差<5%，能量吸收预测误差较Method A/B降低50%。
-
• 优化增益：GA-CNN找到最优铺层[±20.1°/±2.3°/±19.8°/±3.8°]，γ较数据集最大值提升10.64%，且CNN推理速度较FEM加速10⁵倍。
-

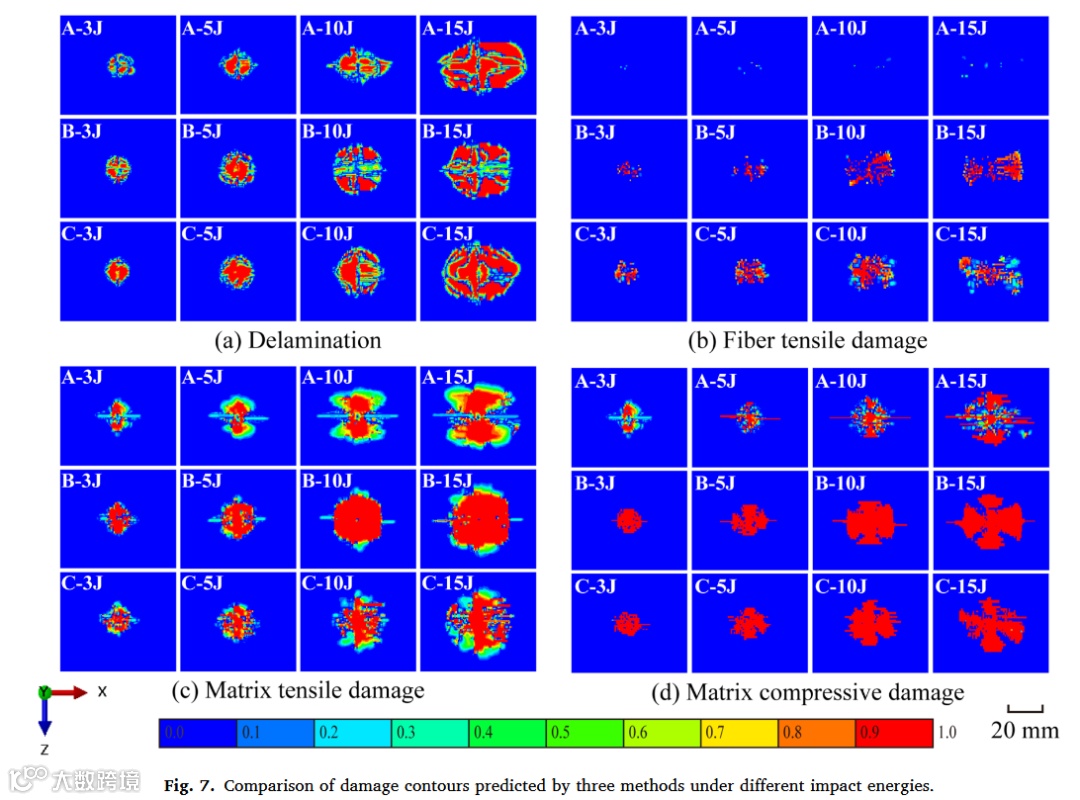

• 损伤机制：回弹能（γ）与分层体积强负相关（Pearson r= -0.82），暗示减少分层可提升抗冲击性。 -
• 可解释设计：SHAP分析证明θ₄对回弹能影响占优，低θ₄值（<30°）显著提升γ——为“铺层角度梯度设计”提供理论依据。
✅ 第三层：全局架构与核心精粹
原文精粹
复合材料压力容器在低速冲击（LVI）下的结构优化面临非线性响应与材料各向异性挑战。本研究提出增强型渐进损伤模型，通过动态最大等效位移阈值更新单元损伤状态。基于拉丁超立方采样生成500组样本，结合PCA-CNN高精度预测力学响应。SHAP方法识别主导回弹能的铺层角度θ₄，最终通过GA-CNN框架实现能量回弹率10.64%的提升。
①动态阈值法（Method C）显著提升损伤演化预测精度；②PCA-CNN对力-位移曲线的R²>0.99；③θ₄是回弹能的核心控制参数；④优化方案[±20.1°/±2.3°/±19.8°/±3.8°]使γ提升10.64%，为抗冲击设计提供新范式。

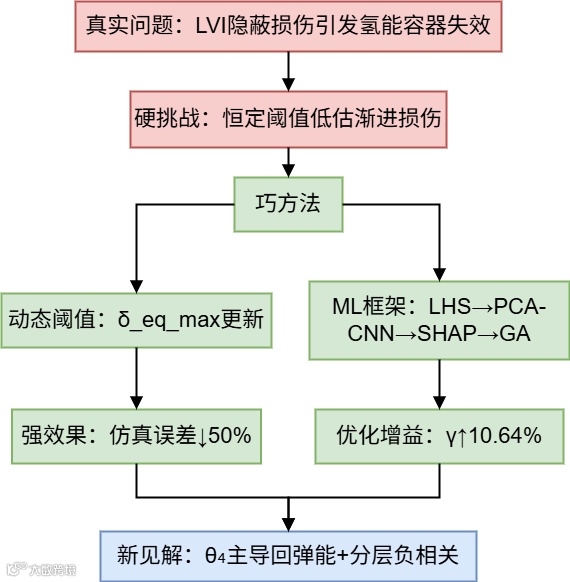

结构导图
第二部分：技术解构层
✅ 第四层：理论基石
复合材料的损伤力学框架
-
• 本构关系：损伤后应力-应变关系：
其中 为损伤刚度矩阵，含纤维/基体损伤变量 。 -
• 损伤判据： -
• Hashin准则：划分纤维拉伸、压缩、基体拉伸、压缩四类失效。 -
• 能量演化：损伤变量 与等效位移 关联，断裂能 控制软化斜率。 -
• 工程类比：
将动态阈值类比为“自适应保险丝”——传统方法（Method A/B）使用固定熔断电流，而Method C根据累积发热量动态调整熔断阈值，更准确预防过载。
关键术语深究
-
• （最大等效位移）：历史载荷下的最大位移响应，取代恒定阈值 ，实时反映损伤累积程度。 -
• 能量回弹率 ： ，物理本质表征材料弹性恢复能力，与分层损伤负相关。
✅ 第五层：数理模型与算法逻辑

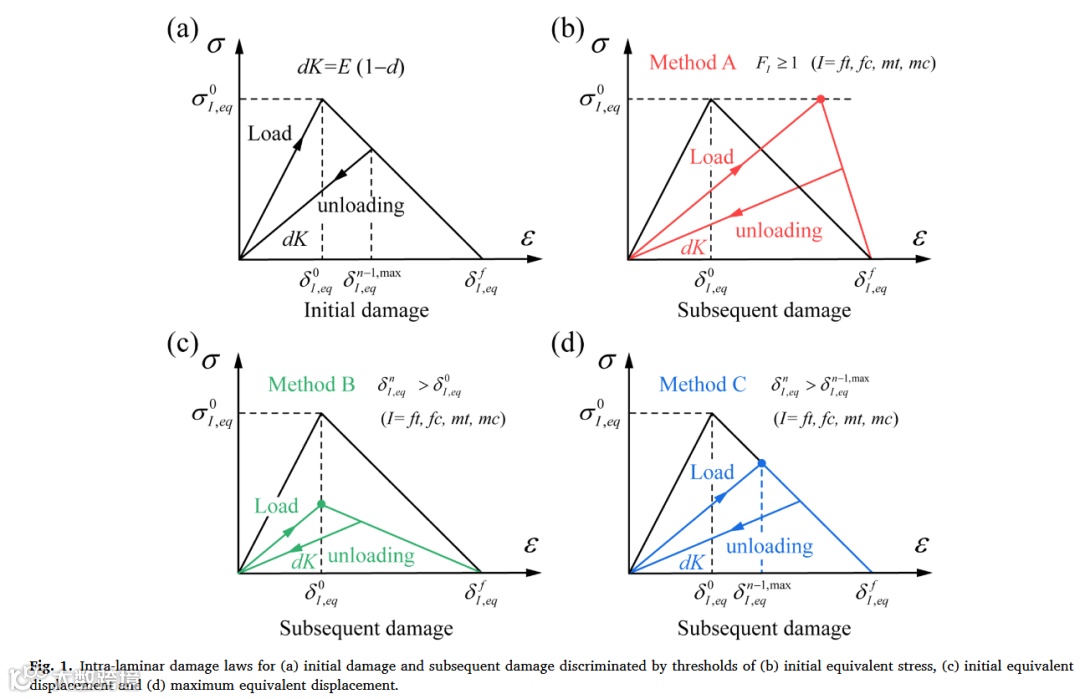

动态阈值模型（Method C）
-
1. 判据更新流程： -
• Step 1: 若单元未损伤，用Hashin准则判断初始损伤（ ）。 -
• Step 2: 损伤单元记录 （历史最大值）。 -
• Step 3: 后续载荷步中，仅当 时触发新损伤事件。
PCA-CNN耦合机制
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
损失函数物理意义
为预测值， 为FEM结果——最小化 等价于保证应力波传播过程的高保真度。
✅ 第六层：工程实现与数据流

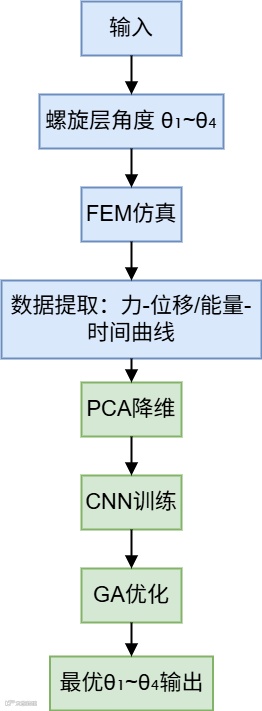

数据生命周期图
工程实现详解
-
• 输入端：ABAQUS/Explicit平台，VUMAT子程序植入动态阈值法。材料参数：T700碳纤维/环氧树脂。 -

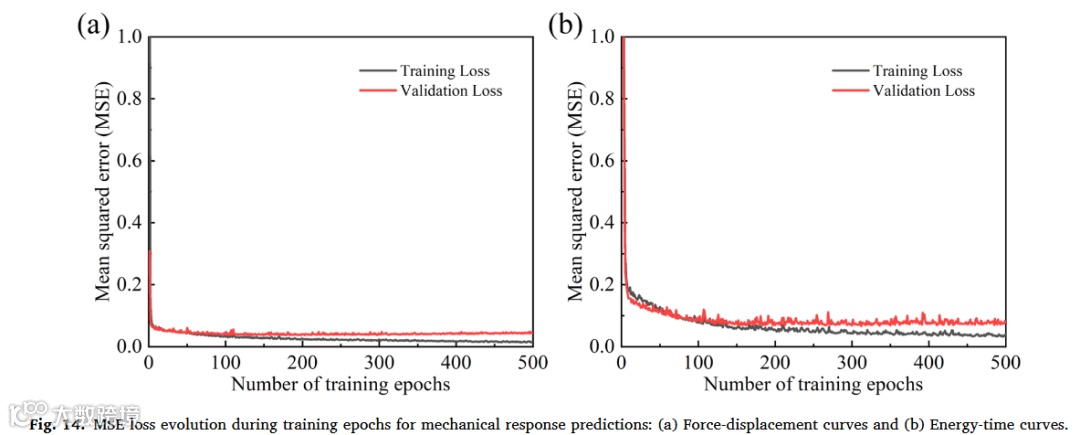

• 训练过程：Adam优化器（lr=0.001），早停法防止过拟合（20 epoch无改进终止）。 -
• 推理验证：CNN预测需0.018秒/样本，较FEM（28小时/样本）加速 倍。
技术栈：
-
• 仿真：ABAQUS 2021, Python VUMAT -
• ML：PyTorch, SHAP库, scikit-learn PCA
✅ 第七层：结果验证与图表解读
全图表解析
|
|
|
|
|
|
|---|---|---|---|---|

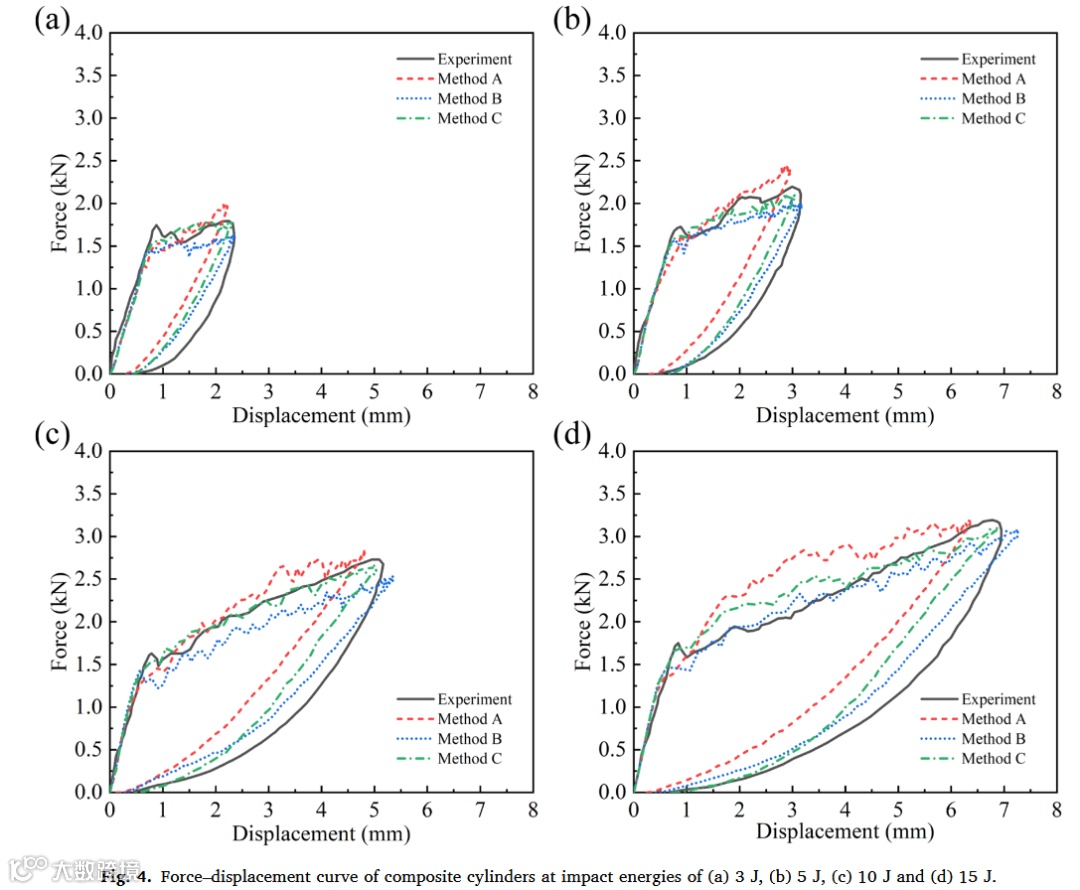

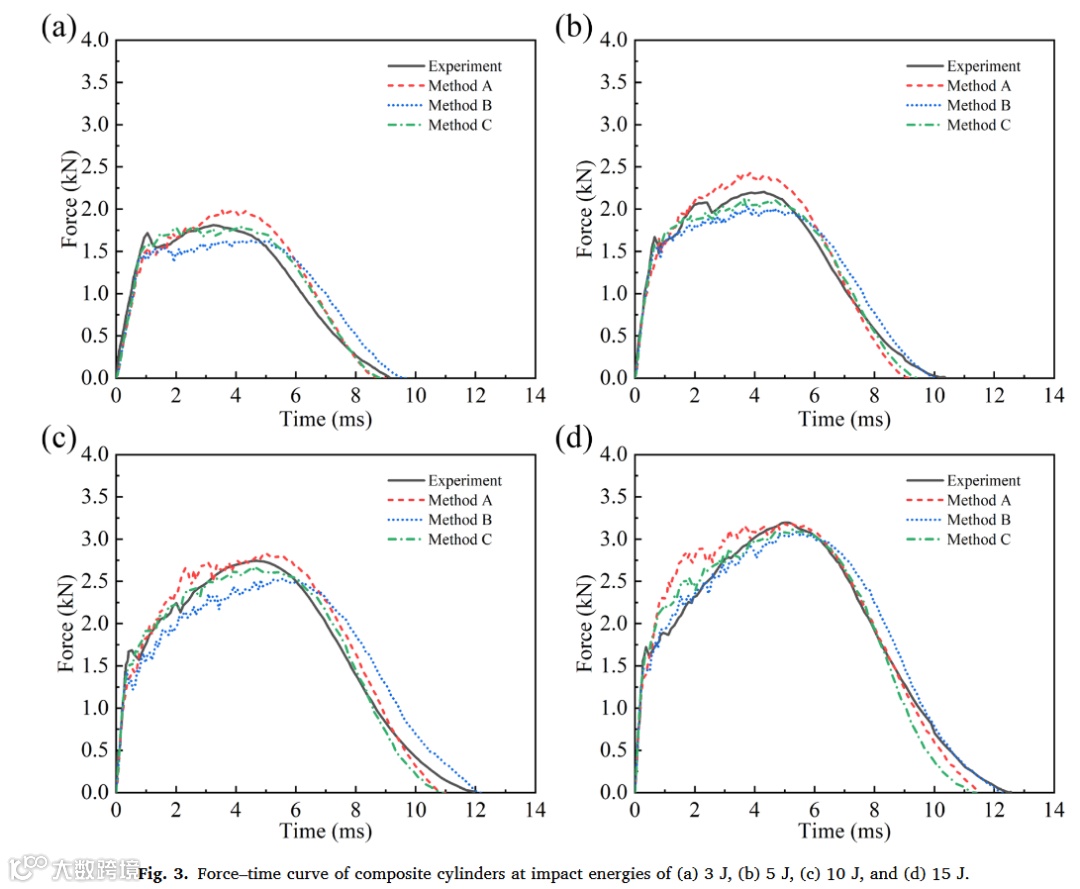

| 图3-4 |
|
|
|
|
| 图16 |
|
|
|
|

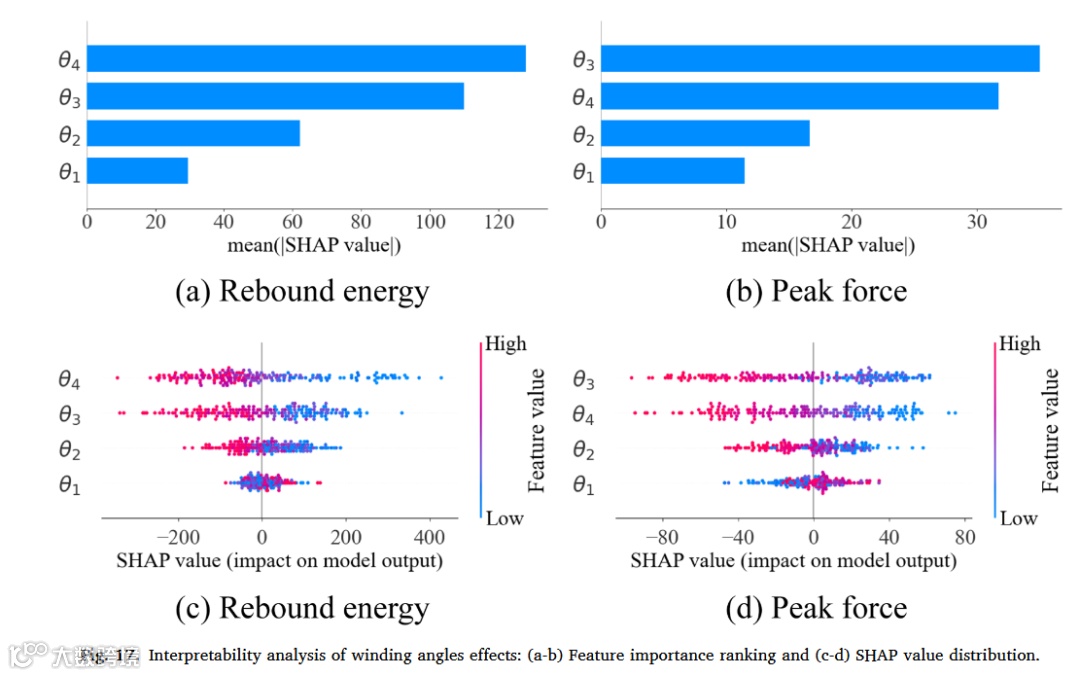

| 图17 |
|
|
|
|

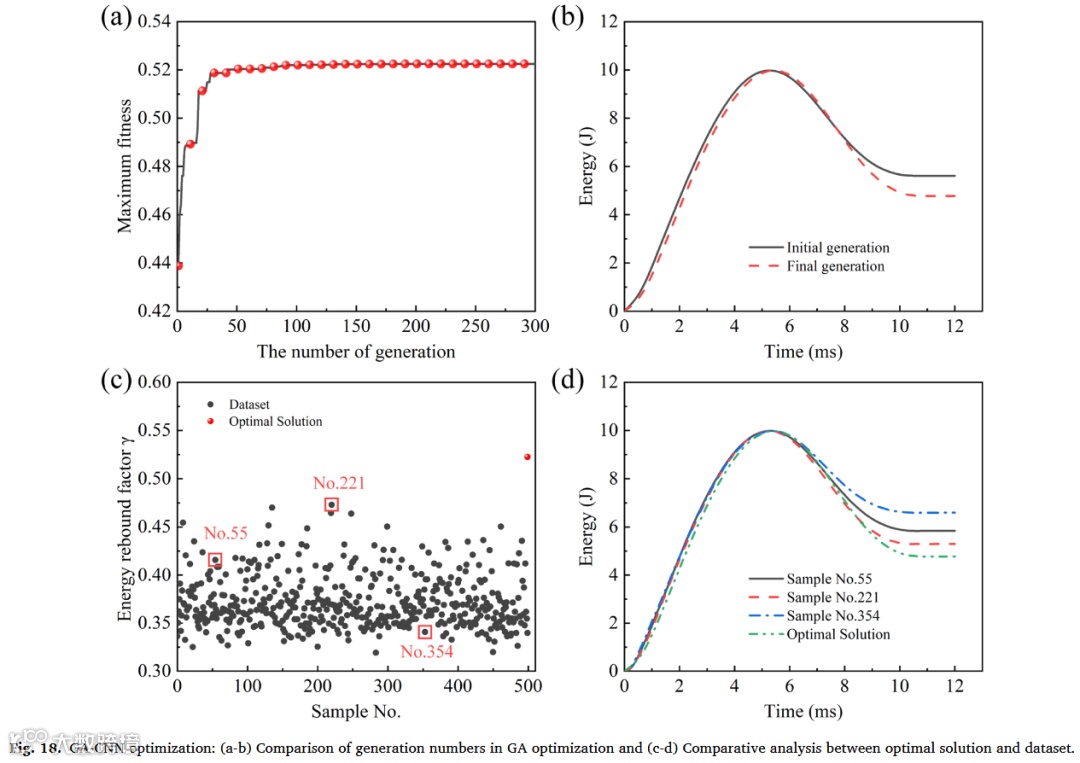

| 图18d |
|
|
|
|
✅ 第八层：思维洞察
隐含假设与精妙处理
-
• 隐含假设：界面摩擦系数恒定（μ=0.3）。实际中纤维断裂会增大表面粗糙度，导致μ动态变化。 -
• 精妙处理1：SHAP与Pearson分析互补——SHAP识别 重要性，Pearson揭示其物理机制（ → 分层损伤 → ）。 -
• 精妙处理2：用双双层合板替代昂贵全尺寸容器验证模型，降低成本90%以上。
批判性评估
-
• 局限性： -
1. 未考虑制造缺陷（纤维弯曲、孔隙）对冲击响应的影响； -
2. GA优化目标单一（仅 ），未协同优化抗压强度。 -
• 风险点：最优解[±3.8°]接近工艺极限，可能导致实际铺层偏差。
✅ 第九层：知识迁移与拓展
可迁移方法论
-
1. 动态阈值框架：可拓展至疲劳损伤分析，将 替换为累积耗散能。 -
2. PCA-CNN加速器：适用于任何参数化FEM场景（如碰撞仿真），流程：采样→降维→训练→代理模型。
复现与改进路径
-
• 复现步骤：
① 在ABAQUS实现VUMAT（动态阈值法）
② LHS生成数据集 → PCA降维 → 训练双分支CNN
③ GA优化（种群100，迭代300， =0.7） -
• 改进方向： -
1. 多目标优化：同步提升 与峰值力（受 控制） -
2. 引入工艺约束：将铺丝机精度纳入GA的适应度函数
📌 本论文的通用知识迁移总结
-
1. 核心模型： 动态阈值 → 替代恒定阈值提升损伤演化精度 -
2. 优化框架：PCA-CNN+SHAP+GA → 突破高维设计空间探索壁垒 -
3. 设计法则： （螺旋层角度）→ 最大化回弹能 -
4. 验证策略：双层板代替全尺寸容器 → 降本增效
