工业阀类零件选型方案
项目背景：
随着人工成本的攀升，同时也伴随着像越南、缅甸、印度等国家的崛起，如何降低制造加工成本成为每个企业首要面对的问题，像自动化、一序化等可大幅降低产品成本的新型工艺方式也越来越得到人们的推崇。
本项目为工业阀类产品的加工改进项目，在新设备上加装分度卡盘实现产品的一序化加工，可实现如下目的：
改善产品加工后的形位公差及各个面的一致性；
提高工业阀类产品的单机人工产量（一般可提高 20%）；
将操作模式变更为 1 人多机的模式，以减少人工成本（一般下降 50%）；
降低产品的总体加工成本；（30-50%）
整合产品工艺，由原来的多序加工变更为 1 序化加工，优化工厂内部的产品排产，同时为后期进一步的自动化打基础。
》
关于分度卡盘

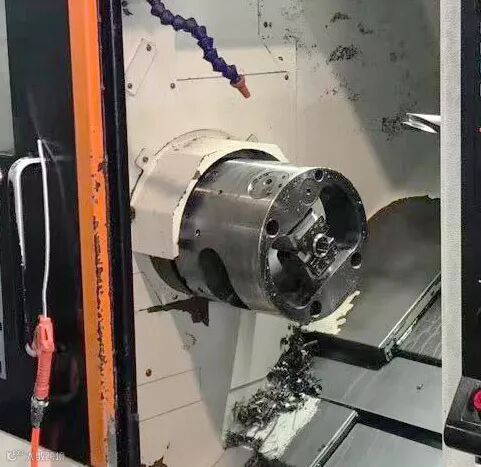

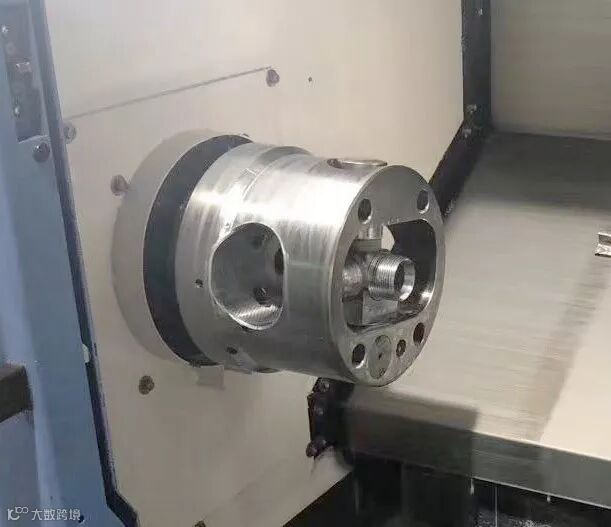

现场应用实例
分度卡盘是一种特殊卡盘，用于替换原有车床的卡盘实现多面体一次装夹自动完成多个面的车削加工，用分度卡盘加工的典型产品有十字轴，阀类零件，三通等。
卡盘选型

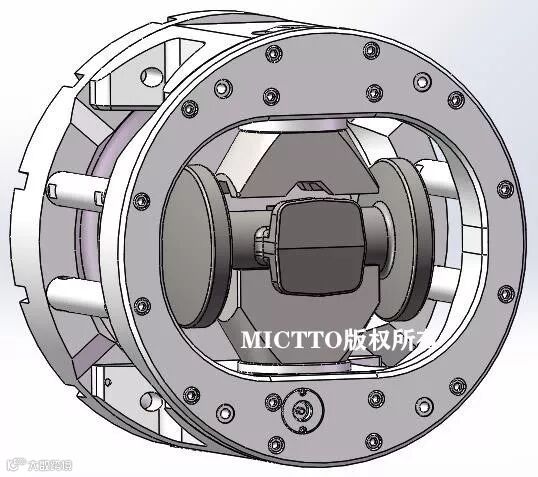

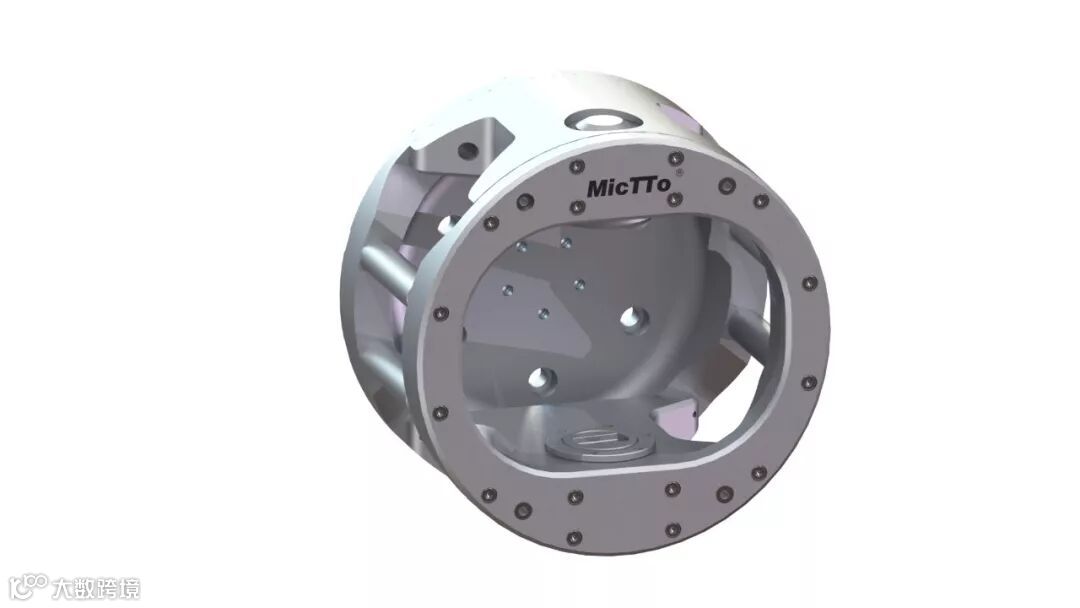

针对贵司提供的图纸，我司的具体选型为 LC 系列分度卡盘，卡盘轮廓图如下所示：
》
性能指标
8X45度分度，任意45度位置均可加工
角度分度精度小于5’
重复定位精度小于0.03mm
可以卡盘旋转中/刀塔换刀过程中进行分度，加快单件加工节拍
最小分度转位周期：视卡盘规格而定，最大不超过 1s。
》

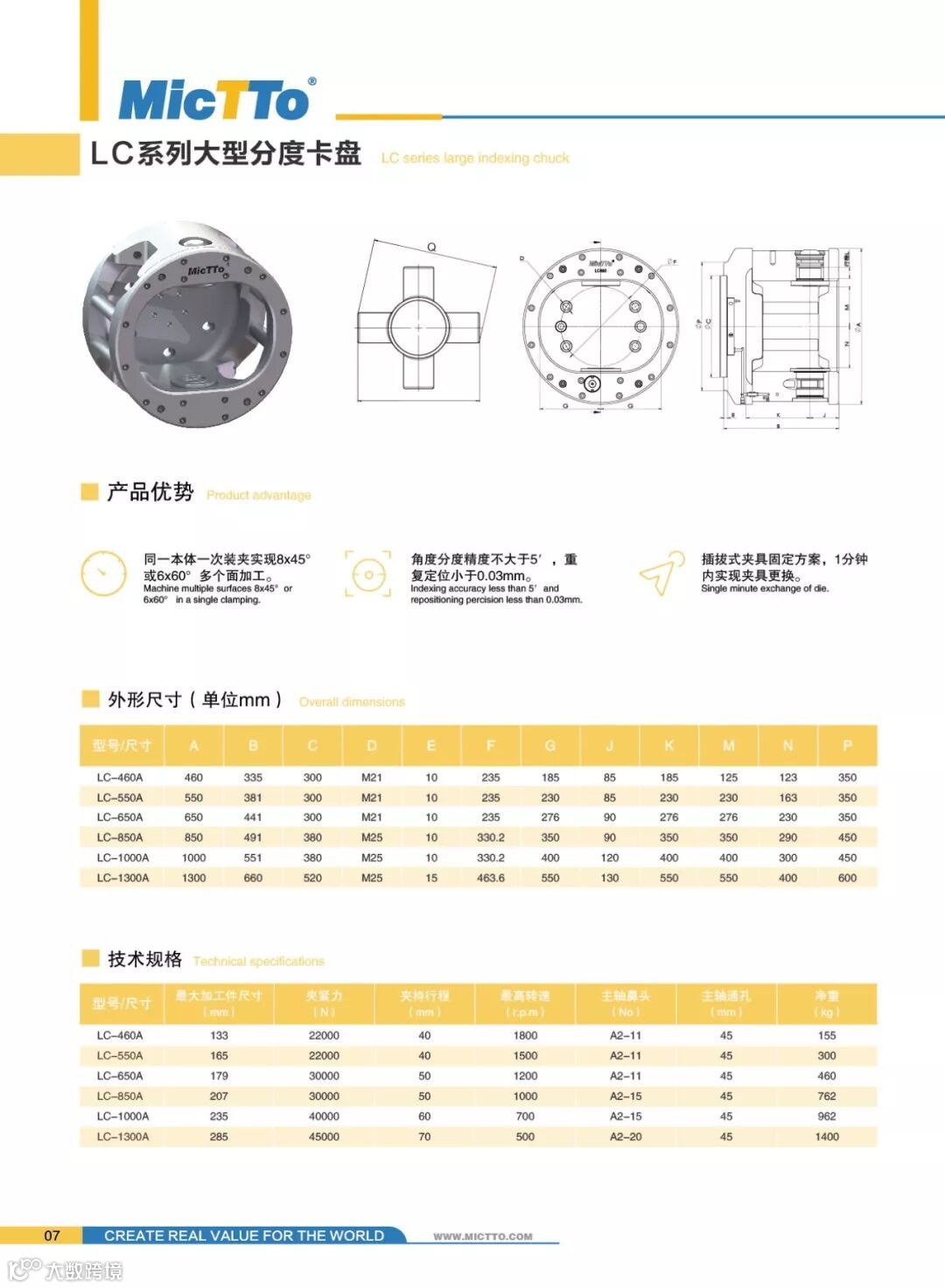

规格参数
》
阀体夹持方法
依据客户产品的阀体图纸，我司设计的夹具方案采取基圆定位的方式去实现产品夹持定位，具体夹具方案见下面细节 3D 模拟图。
类似产品
夹持方案

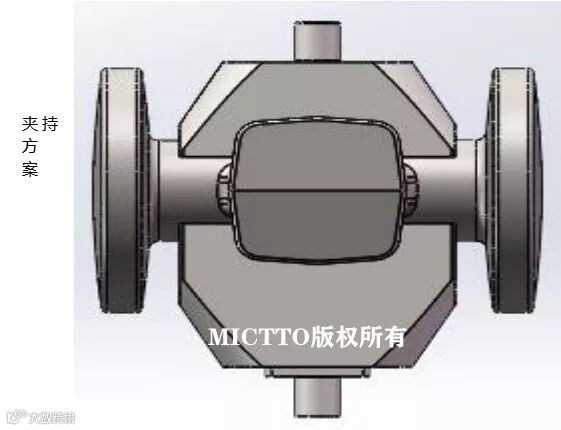

下图为卡盘夹上产品后各个位置的 3D 示意图：
》
阀盖夹持方案
依据客户产品的图纸，我司设计的夹具方案采取基圆及法兰面定位的方式去实现产品夹持定位，具体夹具方案见下面细节 3D 模拟图。

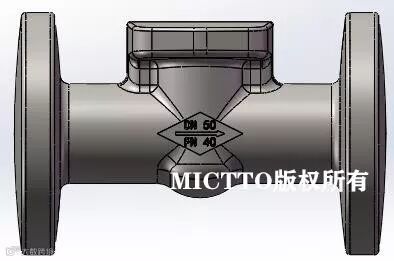

客户产品
夹持方案

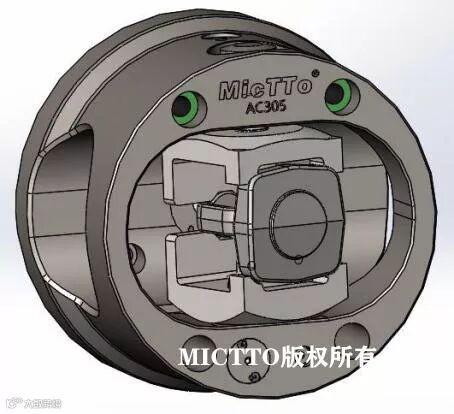

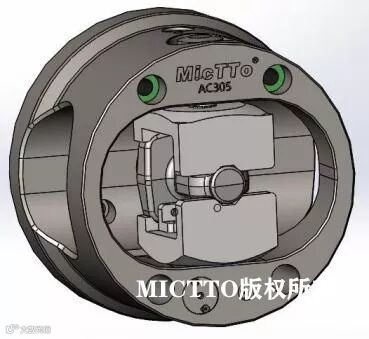

下图为卡盘夹上产品后各个位置的 3D 示意图：

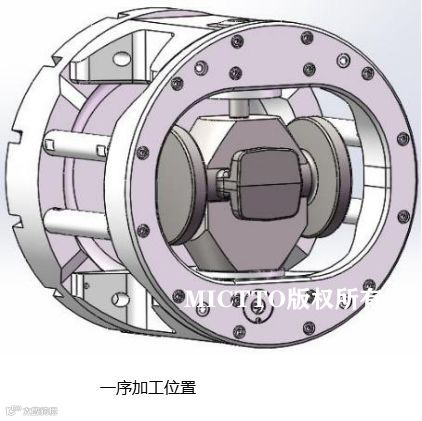

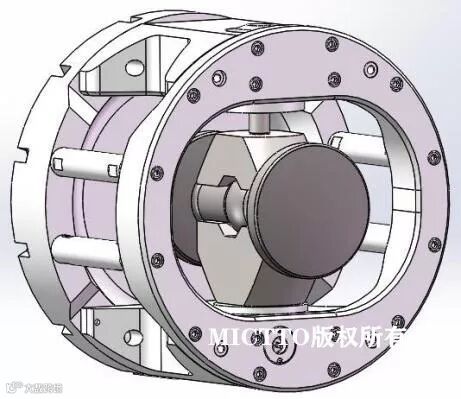

一序加工位置
1

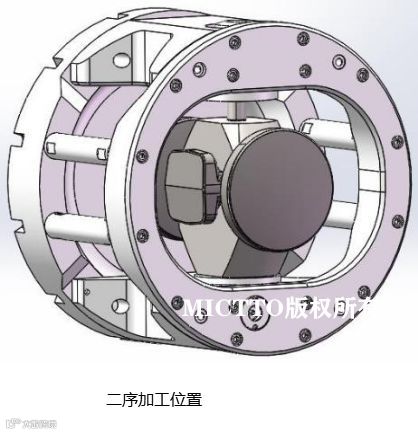

二序加工位置
2
》
