项目背景

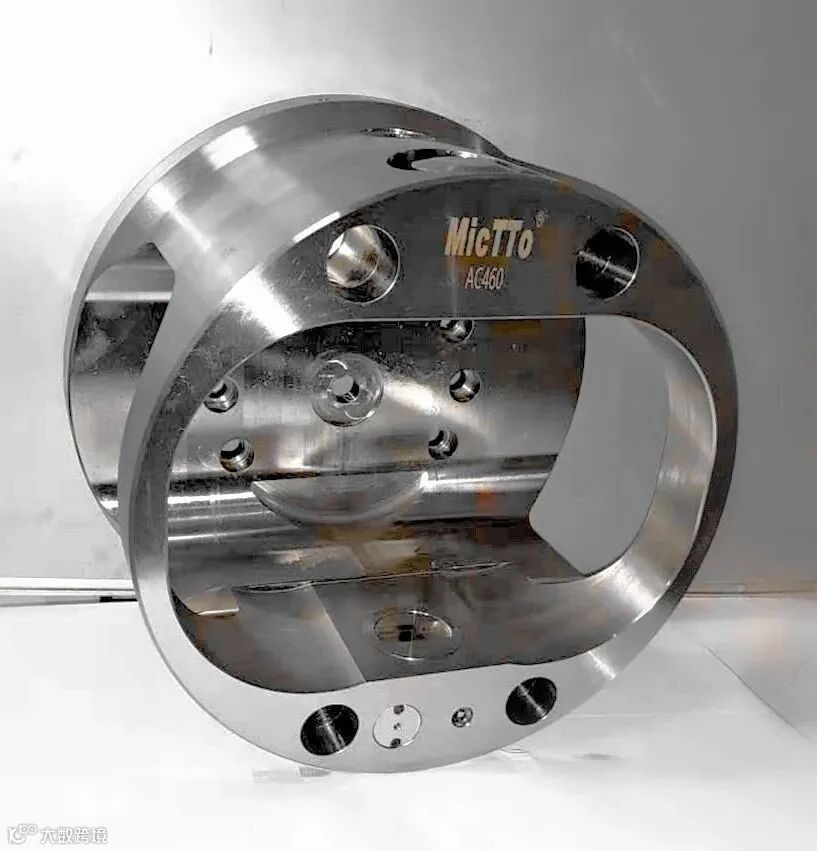

AC460分度卡盘产品图
改善产品加工后的形位公差及各个面的一致性
提高工业阀类产品的单机人工产量（一般可提高 20%）
将操作模式变更为 1 人多机的模式，以减少人工成本（一般下降 50%）
降低产品的总体加工成本（30-50%）
整合产品工艺，由多序加工变更为 1 序化加工，优化工厂内部的产品排产
DN80工业阀门加工解决方案
● 针对客户提供的DN80工业阀门图纸，微动选具体选型为AC460分度卡盘
● 8X45°分度，任意 45 °位置均可加工
● 角度分度精度＜ 3’，重复定位精度＜ 0.02mm
● 可以在卡盘旋转中、刀塔换刀过程中进行分度，加快单件加工节拍
● 最小分度转位周期最大不超过 1s
● 依据客户产品阀体图纸，微动设计的夹具方案采取基圆定位的方式实现产品夹持定位，具体夹具方案见下面细节 3D 模拟图：

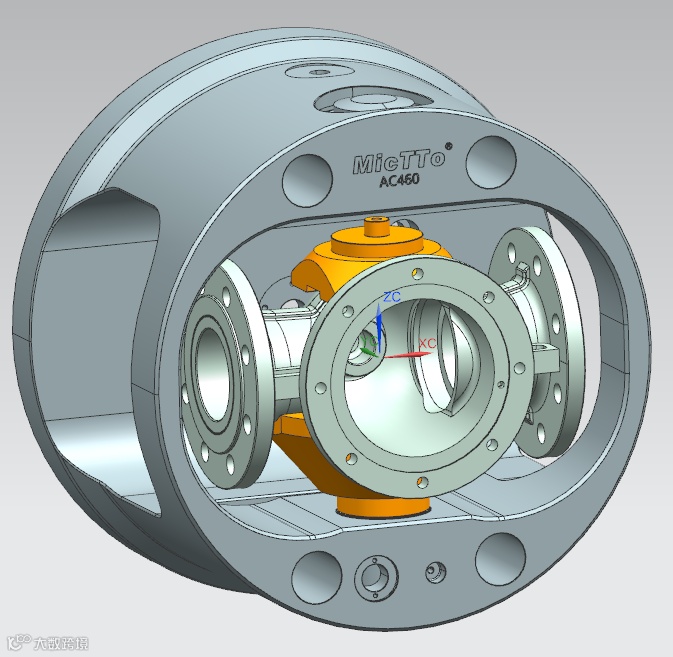

一序加工位置

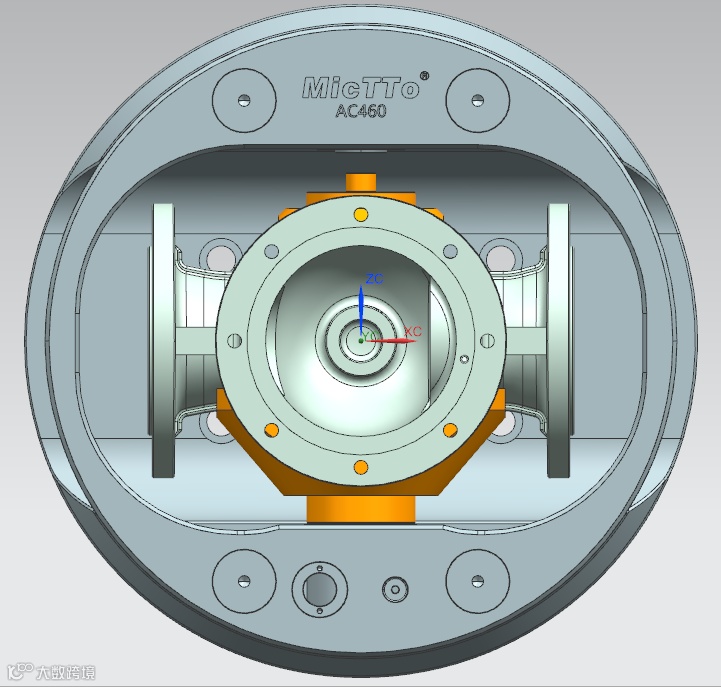

二序加工位置

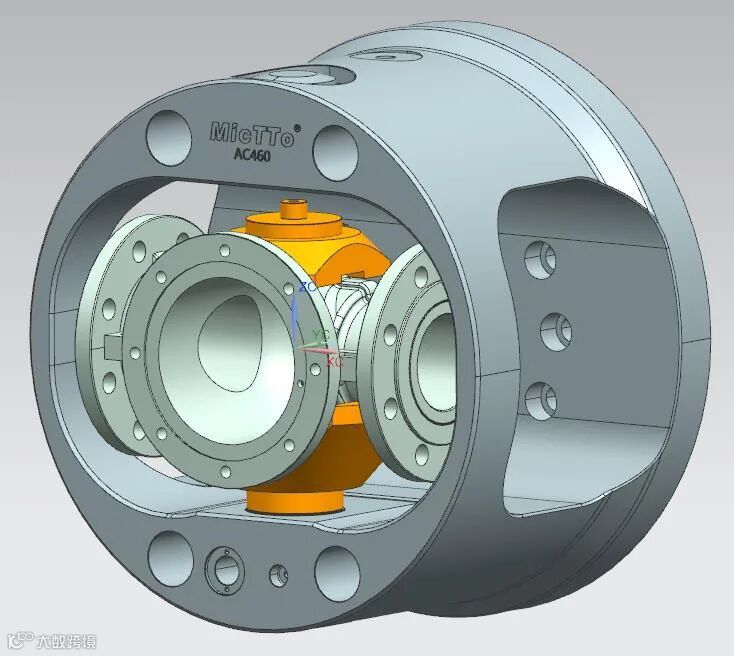

三序加工位置

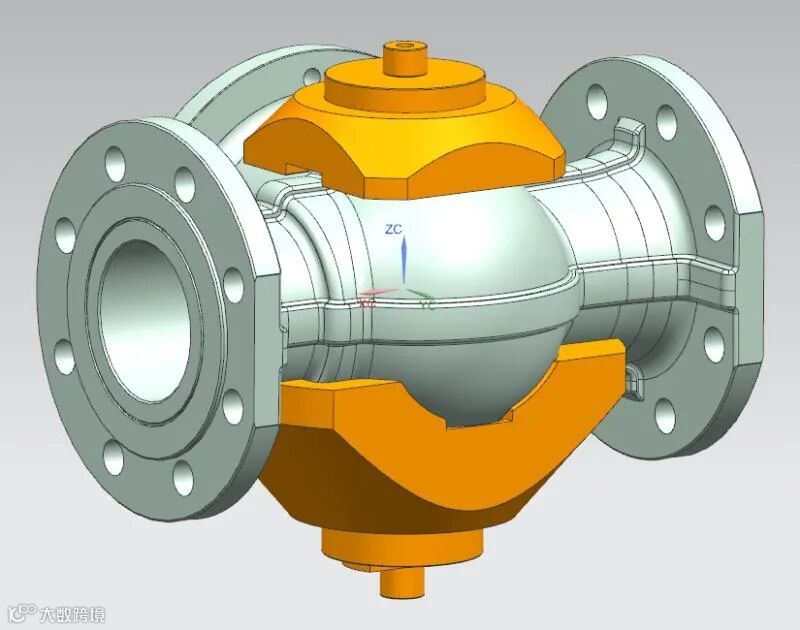

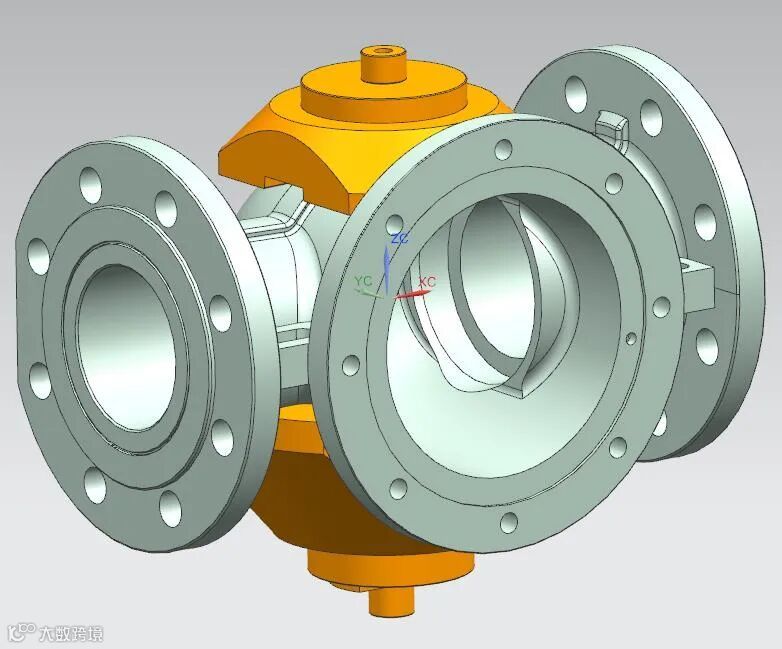

夹持细节图
● 依据客户产品特点，微动工业通过产品选型和三维模拟方案设计之后，为客户上门安装，并现场检验产品使用效果。
AC460在DN80工业阀门加工现场视频
后续反馈
