ESEE: 利用临界耦合增强InAs薄膜非互易热辐射

ESEE: 利用临界耦合增强InAs薄膜非互易热辐射 两江科技评论
2021-04-12
1
导读:如何在尽可能小的外加磁场下,实现磁光材料在红外波段的强非互易性

论文信息:

Xiaohu Wu*, Zhaoxian Chen, and Feng Wu, Strong Nonreciprocal Radiation in a InAs Film by Critical Coupling with a Dielectric Grating, ES Energy & Environment, 2021.


通讯作者:吴小虎,副研究员,山东高等技术研究院,xiaohu.wu@iat.cn



研究背景



基尔霍夫定律约束了热辐射的传播规律,即光谱方向发射率与吸收率相等。磁光材料作为一种非互易材料,其光谱方向发射率不等于吸收率,因此违反了传统的基尔霍夫定律,这在能量收集和红外伪装等方面具有潜在的应用前景。然而,磁光材料在红外波段通常具有较弱的非互易性,这极大地阻碍了在热辐射中的应用。因此,迫切需要提出在红外波段实现强非互易性的解决方法。以往的研究表明,磁光材料在外加磁场下可以实现非互易性,且磁场强度越大非互易性越强。然而,在实际应用中,尽可能小的外加磁场才是更可取的。因此,如何在尽可能小的外加磁场下,实现磁光材料在红外波段的强非互易性,是目前需要解决的问题,具有重要的研究意义。



研究内容



在本工作中,我们提出了利用电介质光栅来增强InAs薄膜的非互易辐射(NRR)。如图1所示,所提出的结构由厚度为d1的InAs薄膜和厚度为d2的硅光栅组成。基板为银,光学厚度为0.2 μm。光栅的作用是提供与InAs板的固有损耗相同的外泄损耗,从而产生临界耦合。我们考虑了在x-y平面上具有电场的横磁波(TM),因此在两个线性偏振波之间没有偏振转换。我们通过严格耦合波分析(RCWA)计算了该结构的反射率和透射率。通过适当选择硅光栅和InAs薄膜的几何参数,InAs薄膜中的固有损耗和电介质光栅中的外泄损耗可以是相同的,从而导致完美的吸收和发射

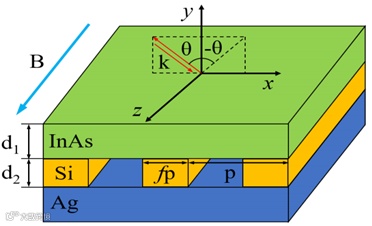

图1. 提出的强非互易辐射结构示意图。该结构由InAs薄膜和均匀银层上的硅光栅组成,光栅的填充比和周期为f和P。在z方向上施加了一个外部磁场。


经过优化后,确定的硅光栅和InAs薄膜的几何参数为:d1=1.3 μm、d2=0.2 μm、P=7.24 μm和f=0.34。当入射角为54.75°时,该结构的吸收率和发射率光谱如图2所示。可以看到,当没有磁场时,吸收率等于发射率。当磁场为2 T时,吸收率蓝移,发射率红移,产生强非互易辐射。在波长为15.835 μm时,定向光谱发射率与吸收率之间的对比度高达10.2 dB。此外,为了比较,我们计算了厚度为1.3 μm的InAs薄膜的发射率和吸收率,如图2(b)所示。可以看到,发射率和吸收率都非常小,更不用说它们的差异了。这说明通过与电介质光栅的临界耦合,InAs薄膜的发射率和吸收率以及非互易辐射都得到了显著提高

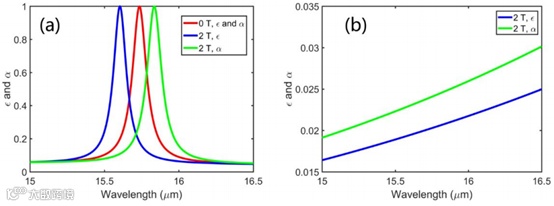

图2. 入射角为54.75°时的吸收率和发射率光谱:(a) 图1所示结构;(b)单独InAs薄膜,厚度为1.3 μm。


为了验证其物理机制,我们使用了耦合模态理论(CMT)来进行分析。当外泄损耗和固有损耗相同时,可达到临界耦合条件。通过对理论和模拟曲线的拟合,可以得到固有损耗和外泄损耗,如图3所示。仅用2 T磁场下的吸收率谱来验证临界耦合。在角频率ω0为1.19×1014 rad/s(15.835 μm)时,拟合值为δ=γ=0.24 THz。在共振附近的良好拟合验证了潜在的机制。

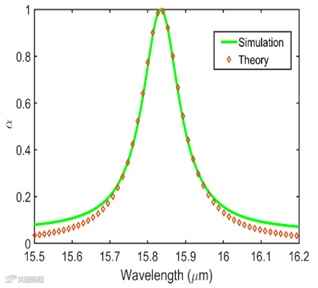

图3. 当磁场为2 T时,入射角为54.75°处的模拟和理论吸收光谱。


为了进一步确认该机理,我们还绘制了磁场沿z轴的标准值分布图4(a)4(b)分别显示了波长15.835 μm下54.75°和-54.75°入射角的结果。对于入射角54.75°时,由于临界耦合,硅光栅和InAs薄膜的磁场大大增强,得到完美的吸收。此外,硅光栅中强烈的场约束也证实了波导共振的激发。相反,如果入射角为-54.75°,InAs中的磁场远弱于图4(a)所示,表示大部分入射波被反射,导致吸收率较低。因此,磁场分布深刻地揭示了强非互易辐射的物理机制。

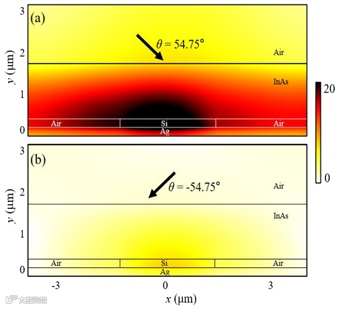

图4. 波长15.835 μm下磁场沿z轴的标准值分布:(a)入射角为 54.75°;(b)入射角为-54.75°。入射磁场的大小被设置为单位值。


由先前的研究已知,光栅的损失对NRR有很大的影响。在本工作中,光栅吸收率的损失如图5所示。硅的介电常数的实部被固定为12.1,而虚部自设以模拟不同的损失。当硅的介电常数的虚部为零时,绿色实线表示吸收率光谱。可以看出,当硅的介电常数的虚部为0.1时,吸收率几乎没有变化。此外,当硅的介电常数的虚部为0.5时,变化也很小。即使虚部为1,吸收率也不会变化太大。数值结果表明,吸收率光谱对硅的损失不敏感。我们已经检查了发射率化也很小。即使虚部为1,吸收率也不会变化太大。数值结果表明,发射率光谱对硅的损失也不敏感。因此,当介电介质具有适当的介电常数虚部时,可以得到强NRR。这表明,光栅也可以用其他材料制造,从而解放了对材料的限制。

图5. 入射角为54.75°时吸收率光谱随光栅的损失而变化。磁场为2 T。


吸收率和发射率光谱随InAs的厚度的变化如图6所示。与图2(a)中所示的结果比较,1.2 μm厚度的吸收率和发射率峰值出现红移,而厚度为1.4 μm时出现蓝移。InAs薄膜厚度的改变将影响InAs薄膜的固有损失,从而导致临界耦合的波长位移。吸收率和发射率峰值随InAs薄膜厚度变化而变化。因此,InAs薄膜的厚度可用于调节辐射特性

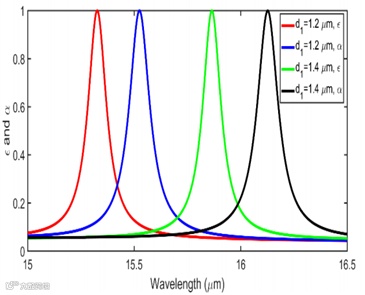

图6. 在入射角为54.75°时,吸收率和发射率光谱随InAs薄膜的厚度而变化。磁场为2 T。


最后,我们分析了光栅参数对吸收率和发射率的影响,如图7所示。将图7(a) 中所示的结果与图2(a)比较,可以看到,随着光栅周期的增加,吸收率和发射率的峰值会转移到更长的波长。此外,还可以得到完美的吸收率和发射率。从图7(b)中可以看出,吸收率和发射率对光栅的填充比不敏感,因为吸收率和发射率峰值的位移很小。如图7(c)所示,吸收率和发射率也对光栅的厚度不敏感。此外,在这种情况下,也不能获得完美的吸收率和发射率。原因是光栅的厚度会影响光栅的外泄损耗,从而影响临界耦合。通过调整InAs膜的固有损耗,可以实现完美的吸收率和发射率

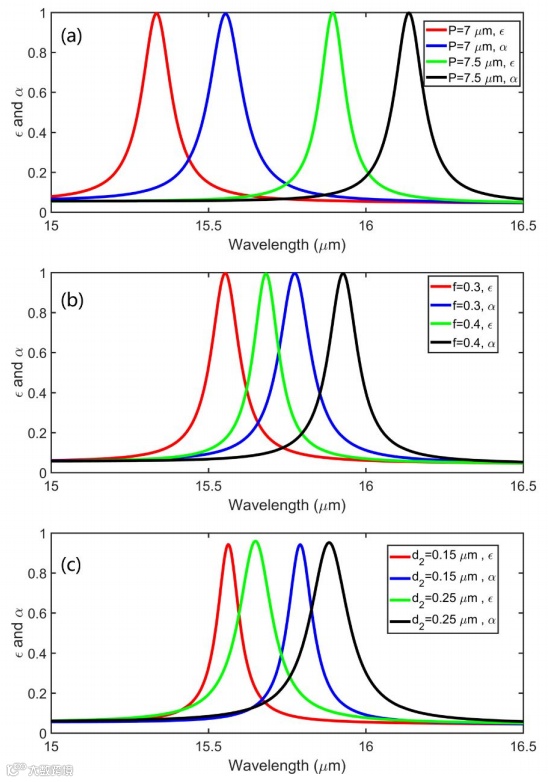

图7. 吸收率和发射率光谱随光栅参数的变化:(a)周期P;(b)填充比f;(c)厚度d2







结论与展望



综上所述,我们提出了一种纳米光子设计,可以在2 T外加磁场下在波长15.835 μm处实现强非互易辐射,所需的外加磁场小于以往文献中所报道的数值。其基本机理可归因于InAs薄膜中的固有损耗与介质光栅中的外泄损耗之间的临界耦合,并通过耦合模式理论和磁场分布证实了这一机理。这项工作具有实际意义,将为利用非互易辐射提供一种新的方法。
