进入5G通讯时代，各类电子产品的大量使用造成严重的电磁波辐射污染问题。设计具有分级结构的磁电复合材料，可有效地提高材料的微波吸收性能。复旦大学车仁超课题组通过基于MOF的结构设计和快速配体交换策略，构建了磁性纳米颗粒高度分散的纳米-微米多尺寸分级结构。同时运用原位电镜、洛伦兹成像技术，深入阐明了材料的磁耦合效应和磁损耗机制。
Hierarchical Magnetic Network Constructed by CoFe Nanoparticles Suspended Within “Tubes on Rods” Matrix Toward Enhanced Microwave Absorption
ChunyangXu, Lei Wang, Xiao Li, Xiang Qian, Zhengchen Wu, Wenbin You,Ke Pei, Gang Qin, Qingwen Zeng, Ziqi Yang, Chen Jin, Renchao Che*
Nano-Micro Letters (2021)13: 47
https://doi.org/10.1007/s40820-020-00572-5
本文亮点
内容简介
复旦大学车仁超课题组基于MOF的结构设计，通过简便的配体交换方法制备了MoO₃@hollow-CoFe-PBA核壳结构；通过进一步碳化在其表面原位生长碳纳米管，最终得到磁电复合的Mo₂N@CoFe@C/CNT复合材料。由于三维分级结构存在大量界面极化和磁电复合组分带来的磁损耗和介电损耗，Mo₂N@CoFe@C/CNT复合材料展现出优异的微波吸收能力，其反射损耗值能够达到-53.5 dB并且有效吸收带宽可达5.0 GHz。电镜原位电磁场和电子全息技术进一步证实了材料的磁损耗机制，为设计和研究磁电分级结构的电磁波吸收剂指明了方向。
图文导读
I 基于MOF设计的三维分级Mo₂N@CoFe@C/CNT核壳结构

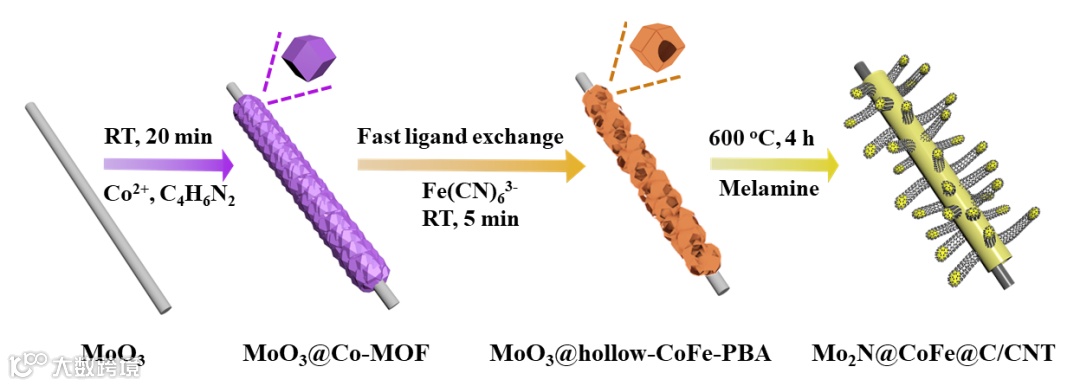

图1. 三维Mo₂N@CoFe@C/CNT核壳结构合成路线图。

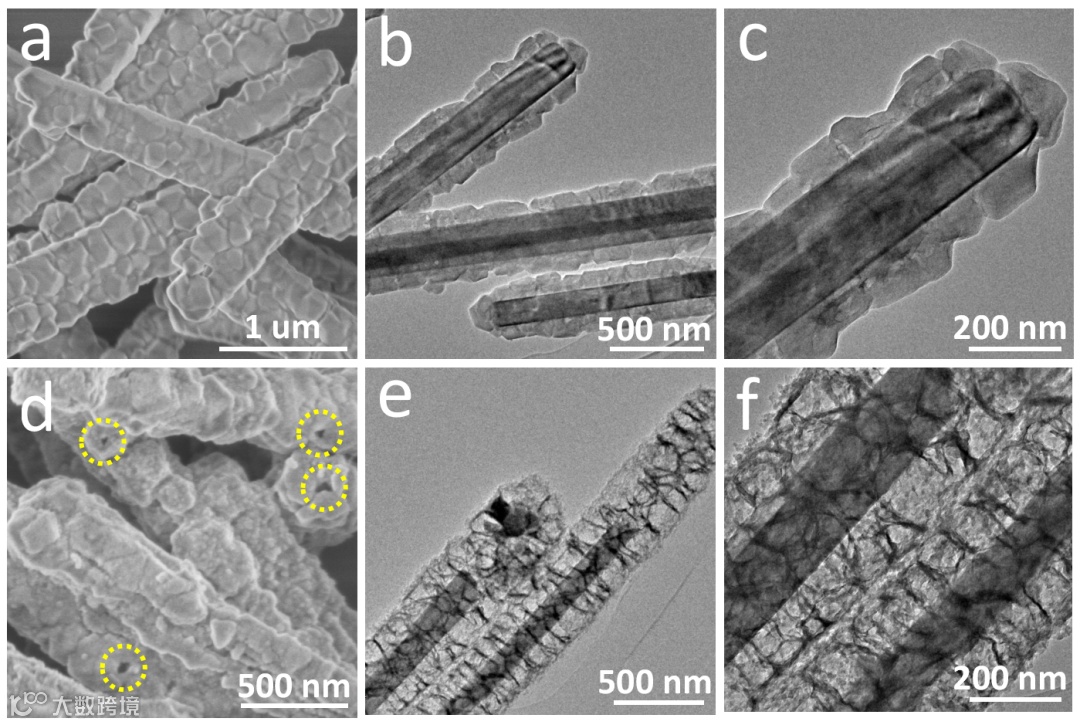

图2. (a-c) MoO₃和(d-f) MoO₃@hollow-CoFe-PBA核壳复合物的SEM、TEM图片。

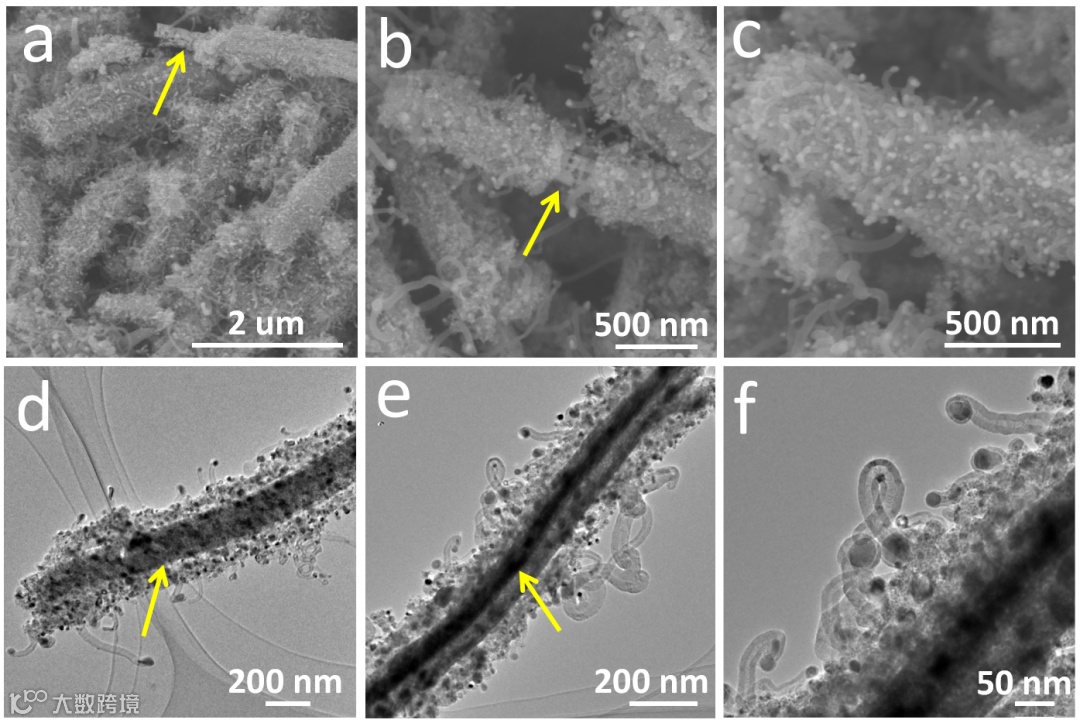

图3. 三维Mo₂N@CoFe@C/CNT核壳结构(a-c) SEM、(d-f) TEM图片。

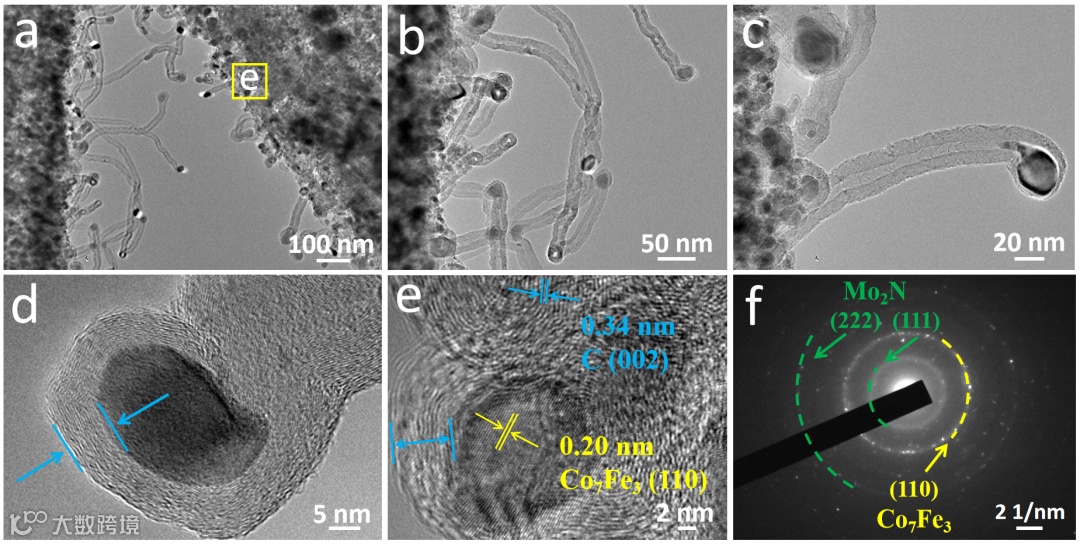

图4. 三维Mo₂N@CoFe@C/CNT复合材料的(a-c) TEM、(d-e) HRTEM和(f) SAED图片。
II 三维分级Mo₂N@CoFe@C/CNT复合材料的微波吸收性能

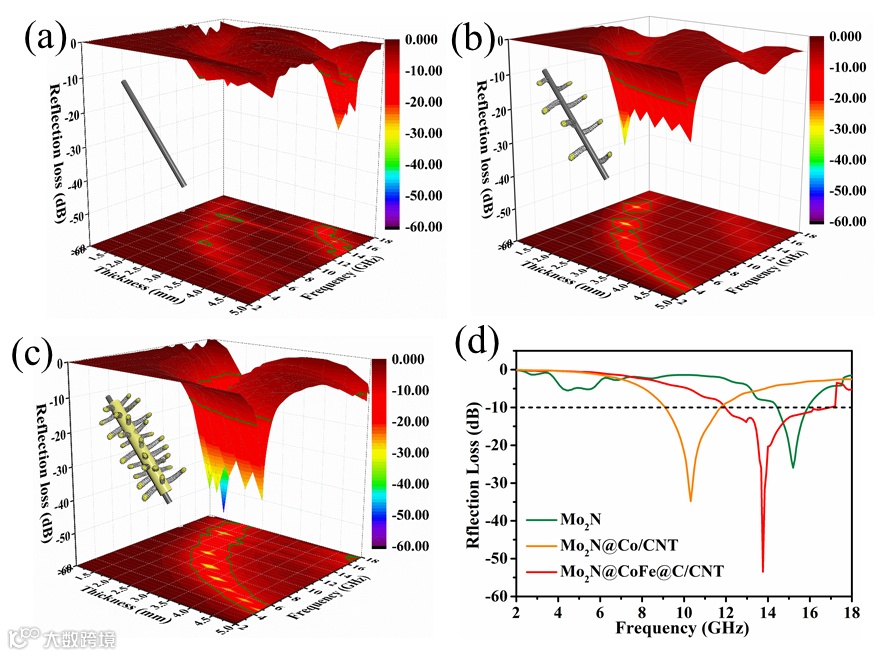

图5. (a) Mo₂N，(b) Mo₂N@Co/CNT和(c) Mo₂N@CoFe@C/CNT的三维反射损耗图；(d) 在相同厚度2 mm的反射损耗值对比图。

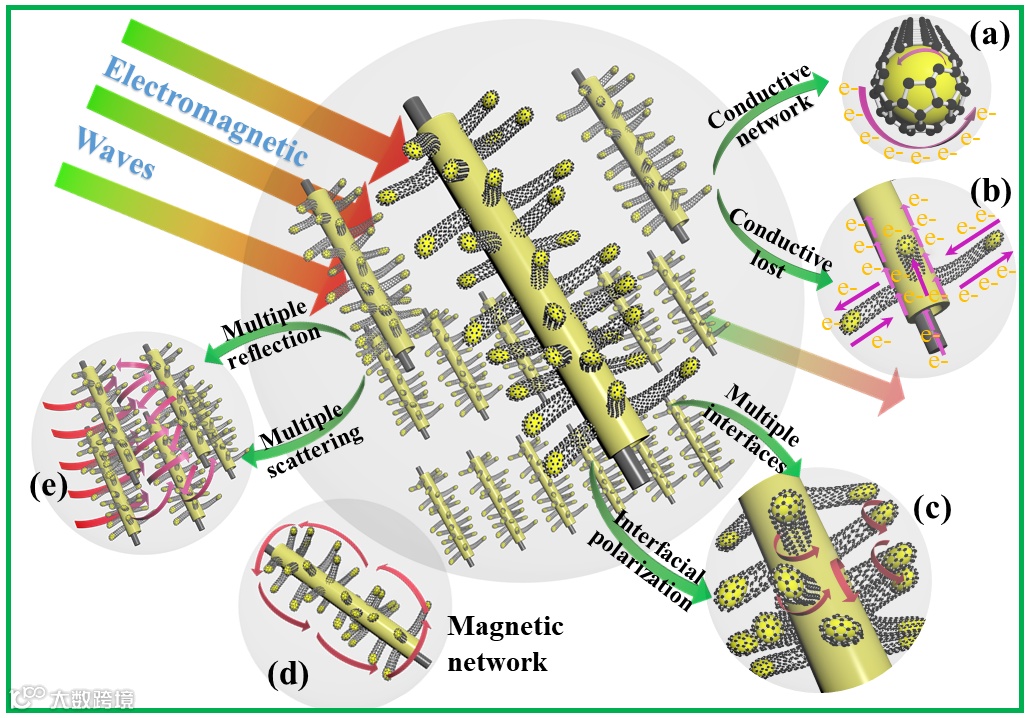

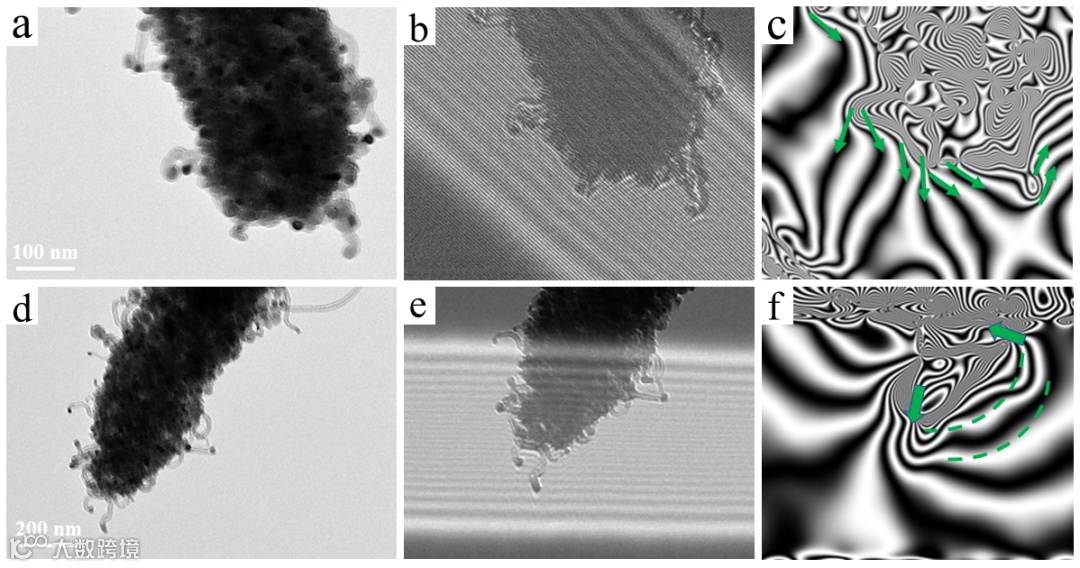

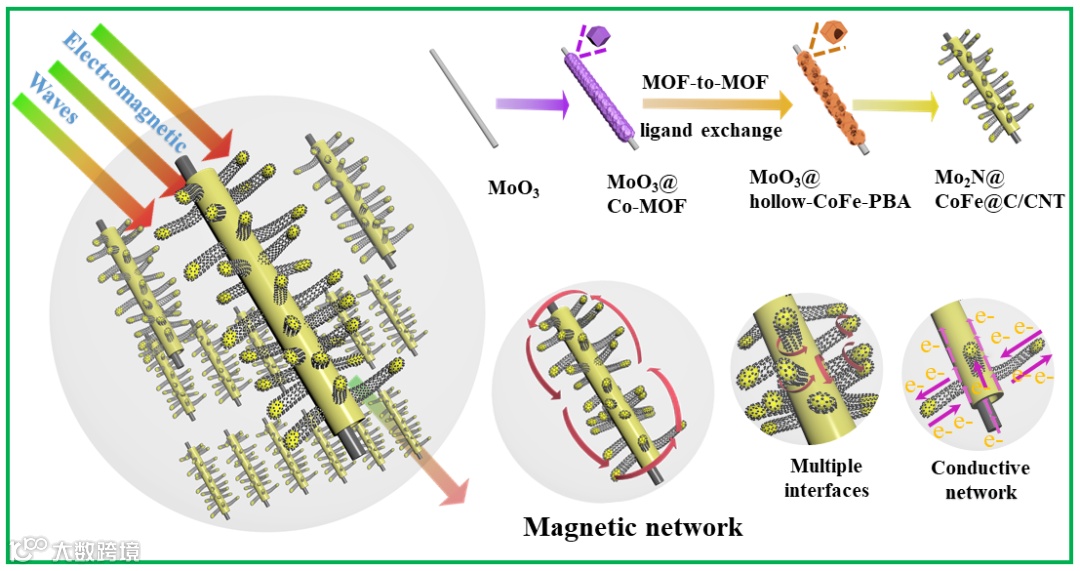

作为磁电复合材料，Mo₂N@CoFe@C/CNT具有优异的微波吸收能力(图7)。在这种独特的“nanotubes on microrods”分级结构中，存在大量的异质界面，自由电子聚集在这些界面引起界面极化，消耗电磁波能量。同时，具有良好导电性的Mo₂N微米棒和石墨化的C/CNT层构建了导电网络，电子在这些导电网络中快速传输迁移，有效地促进了传导损耗。另一方面，磁性CoFe纳米颗粒均匀分散在构建的三维分级结构中，不仅有效地解决了磁性组分易于聚集的问题，而且增强了磁性材料的磁响应范围和强度；借助电子全息技术观察到磁性颗粒之间存在微观磁耦合，进一步加强了材料的磁特性，有效地提高了材料的磁损耗能力。三维分级结构的优势，结合材料本身的介电损耗和磁损耗能力，使Mo₂N@CoFe@C/CNT复合材料成为优异的微波吸收剂。
