近期去某汽车研究院调研，同时拥有矢量声刷和标量声学相机的NVH经理说“声刷和声学相机都很有用，一个解决近场，一个解决远场。一个对低频友好，一个适合高频。一个适用稳态，一个适用瞬态。我们经常会配合使用。”
从传感器尺寸上来看：

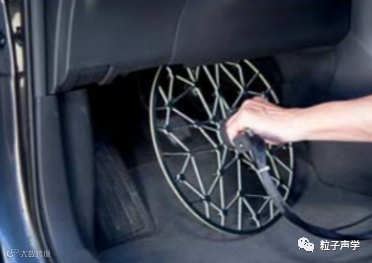

某标量声学相机产品的传感器阵列直径约18cm，测试距离一般大于0.2m
粒子声学矢量传感器，内部传感器封装最大直径7mm，外壳直径为12.7mm测试距离：1cm~10cm。
更适合探测狭小空间，特别是车厢底部、车窗漏声以及其他振动的小部件等。
声刷对低频友好，声学相机适合高频
矢量传声器可探测的频率范围是20Hz-10KHz，经调研，很多机械或发动机异响低频范围在50Hz-1kHz，而标量声学相机推荐的测量频率范围1KHz-60KHz，无法对1kHz以下低频噪声有效定位。

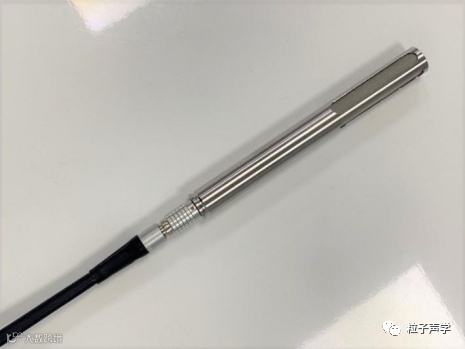

粒子声学矢量声刷所用传感器
为何声学相机的频率范围对低频不是很友好，这要从标量麦克风阵列定位的原理谈起。
各个麦克风接收的信号具有与声源位置相关的时延（相位差），通过时延匹配，可以得到远场声源方位信息，因此时延进行估计是大多数声源定位技术的理论基础。

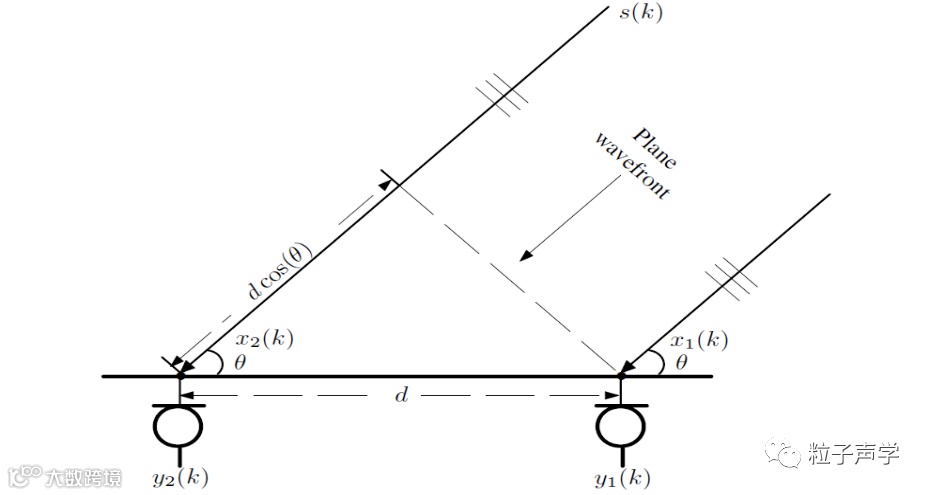

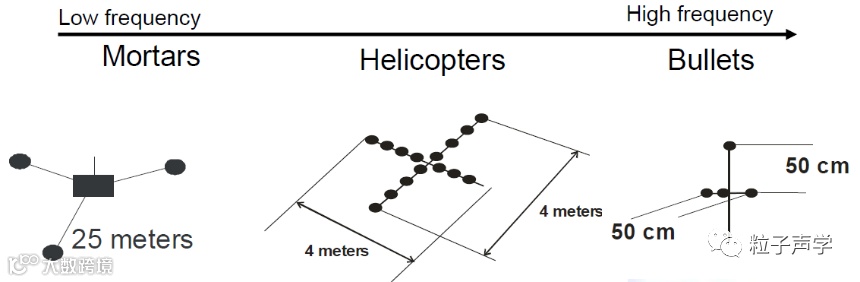

如上图所示，时延估计要求麦克风间距d小于等于所分析噪声的波长的一半，否则相位模糊导致时延估计错误。传统的标量声学相机因其定位原理，决定了标量声源定位的局限性，如1）麦克风阵列的尺寸决定了其所能测量分析的目标噪声频率下限；2）阵列尺寸越小，低频噪声的定位准确度越低；下图是各种声源探测用标量阵列的尺寸示意。
所以，一般直径在18cm的标量麦克风阵列，对高频会比较友好，对低频则不够敏感。
屏蔽背景噪音，声刷堪称完美

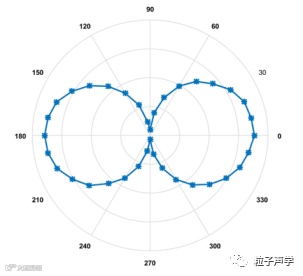

矢量声刷，主要由矢量传声器获取声场信息，矢量传声器既能测量到声压，又能测量到声质点振速，声质点速度传感器结合声压传感器能够完整的描述整个声场（声压、声质点振速、声强、声阻抗）。利用声质点振速的8字指向特性可以抑制环境噪声改善宽带声源定位能力，并且这个8字指向性不会随着测量频率变低而性能劣化。所以，矢量传声器可以在正常背景噪声的干扰下直接测试。
不要小看屏蔽背景噪音的功能，在实际应用中，如不具备消声室这样的测试环境，此功能可实现工业制造中不下线检测，或者设备在工作环境中的较精准检测。

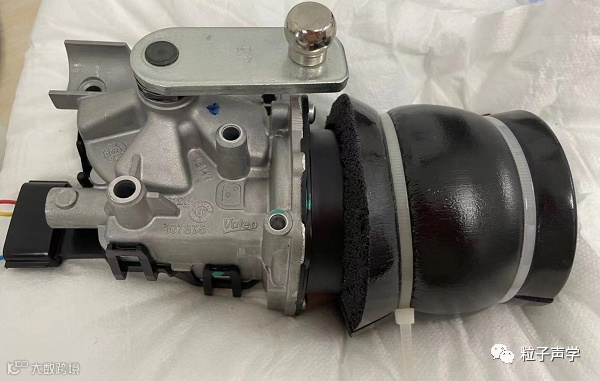

下图是我们在简易环境下测试小型电机的噪声分布，以及得出添加某材料后，噪音可降6DB的简单实验环境。
也是因为声刷是用一支传感器扫描物体声场成像，所以适用于稳态的声场，而声学相机扫描声场时阵列可不移动，除稳态声场之外，也适用于更适用于瞬态声场。
因为没有深入应用，仅看理论感受还不够深刻。
我们拿兄弟公司的标量声学相机，一起做了实验，才有了更直观感受。
下面来模拟漏声检测实验：

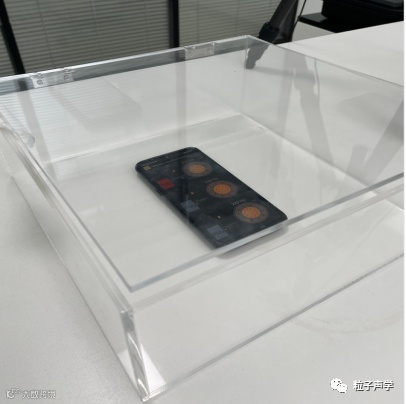

我们把手机打开作为声源，放入一个30cm*30cm*12cm的亚克力盒子里，在盒子左侧盖垫张餐巾纸掀起盒子约2mm。（手机用的是SoundGeneratorAPP发声）

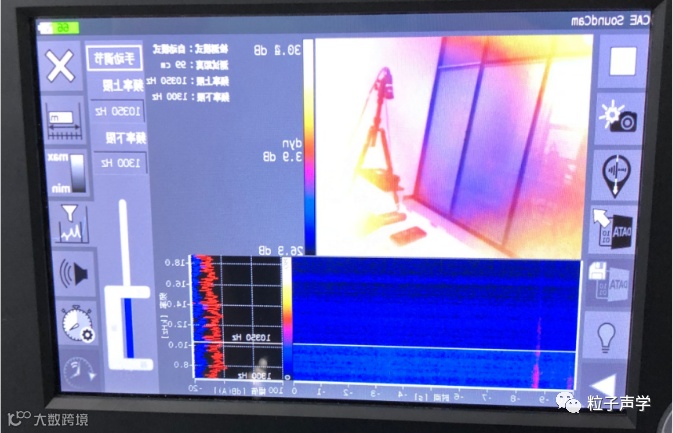

打开手机声源，200Hz单频噪音播放，如下是声学相机的成像（基本看不到声源），印证了声学相机对于低频局限。

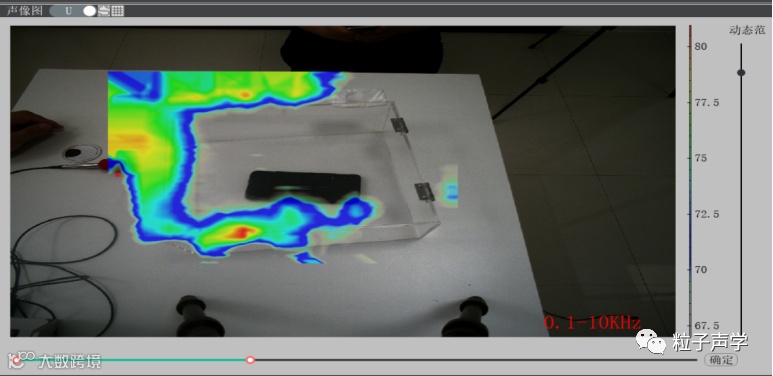

如下是矢量声刷的呈像。可清晰看到盒子边缘的声泄露。

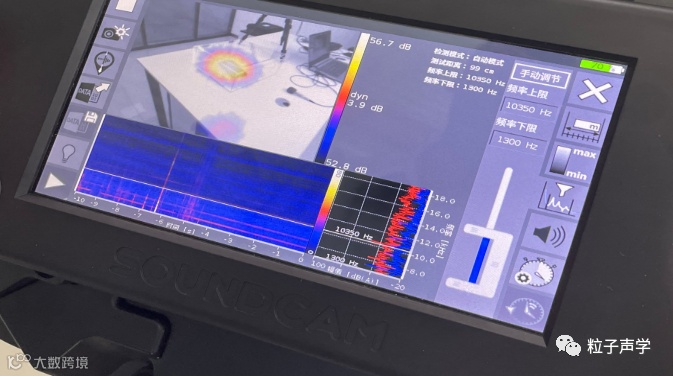

把声源声音调至1200Hz。声学相机成像如下图所示，声像云图覆盖了整个盒子，但仅能看到大的声源位置，无法定位出是盒子哪个部位泄露的噪声。

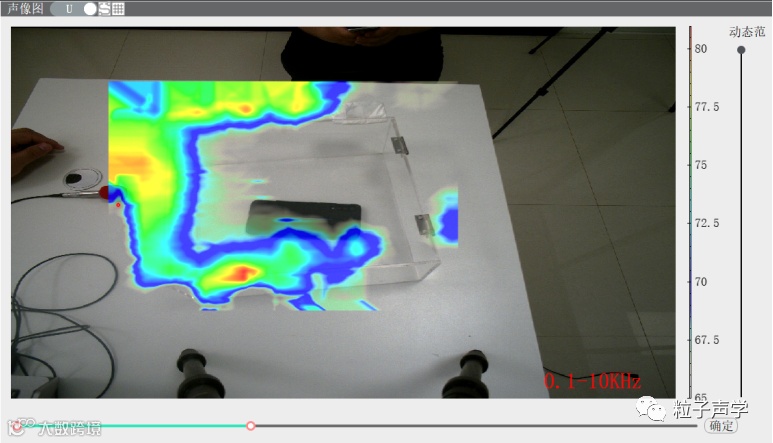

通过声刷的声质点振速U通道的声成像云图则可以看到漏声缝隙。

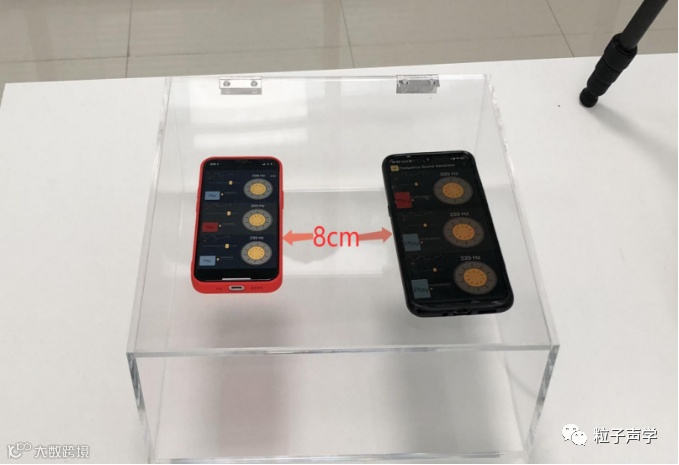

在此基础上我们又放了两个手机在台子上，检验声刷是否能定位两个手机的发声点。

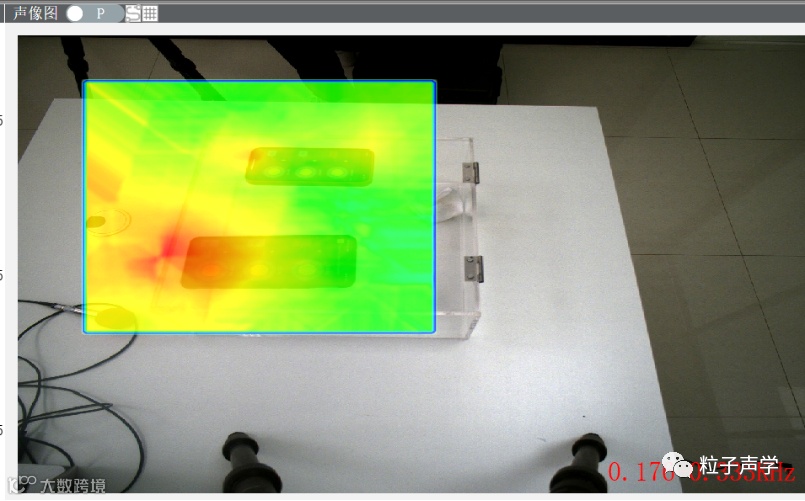

声刷得出的声成像图如下，相距仅8cm，仍然可以找到精确的声源点，即手机的麦克风位置。
| 结论 |
由此，理论和实测得出：
1. 声学相机适用于远场高频噪声信号的分析定位，声学相机定位精度约20cm*20cm，适合瞬态声源分析。
2. 声刷适用于近场，低频到高频噪声均可，并且可以有效屏蔽背景噪声，定位的精度可以在厘米级别，适合稳态声源分析。
由此可见，声刷和声学相机配合可以更全面的分析目标噪声辐射特性。
