位错和析出相的引入，已被证明是改善金属材料力学性能和平衡断裂强度与塑性的有效方法。然而，在金属材料中很难获得两种策略的合适组合，即高密度位错与高体积分数析出相共存。
在此，来自上海大学、香港城市大学等单位研究者，利用3D打印技术成功地在高熵合金(HEA)中实现了高密度位错结构和高体积分数韧性纳米沉淀物的结合。相关论文以题为“A high-entropy alloy with dislocation-precipitate skeleton for ultrastrength and ductility”发表在Acta Materialia上。
论文链接：
https://www.sciencedirect.com/science/article/pii/S1359645422003561
高熵合金(HEAs)是一种很有前途的新型结构材料，通常由多种(五种或五种以上)近等原子比例的元素组成。这种化学组成，可以增加混合构型熵的贡献，克服化合物生成焓，有利于稳定的固溶相的形成。慢扩散、晶格畸变和鸡尾酒效应是HEAs的其他特征。这种协同作用，还广泛地反映在热电响应和磁性行为中，特别是在力学性能方面。然而，如何同时提高HEAs的强度和延性，仍然是一个很大的挑战。对于目前的HEAs研究来说，引入位错或析出相可以缓解强度和延性相互排斥的问题。对于位错强化，只有当位错密度达到一定数量级(1015~1016 m−2)时，材料的强度才会有较大的响应。
为了增加位错的密度，通常采用严重的塑性变形。然而，如果没有缩颈和位错的动态湮灭，则不可能在变形过程中保持加工硬化的持续增加。位错密度的不断增加必然最终趋于饱和。因此，仅通过引入高密度位错来提高合金的强度和延展性是有限制的。众所周知，析出相的引入通常会提高合金的强度，但会降低合金的塑性。然而，在某些情况下，通过对析出相的类型、结构、尺寸和体积分数的控制，可以同时提高合金的高强度和延展性。然而，由于成分和加工工艺的原因，析出相的最大体积分数和尺寸分别接近55%和几十到数百纳米。因此，引入高体积分数析出相，也存在强化限制和强度-塑性权衡。
如果同时引入位错和析出两种强化机制，则可以解决强度和延性的平衡问题。然而，高密度位错和高体积分数析出相共存似乎很困难，因为HEAs中高体积分数析出相的形成要求合金必须经历复杂的热处理和塑性变形过程，其中位错密度会显著降低甚至消失，虽然可以得到大体积的析出相。很明显，传统的加工技术不能提供有效的方法，来实现HEAs中位错与析出强化机制的结合。近年来，激光三维(3D)打印技术表现出了一些典型的加工特征，如大的温度梯度、高的冷却速率(~ 103~106 ℃/s)，这些特征都表现出了细粒度的微结构、微米-纳米亚晶粒结构、位错网络结构等。3D打印的位错结构具有较高的热稳定性，保证了其在后续热处理过程中不会被还原。
在此，研究者采用3D打印技术合成了一种高密度位错网络结构与高体积分数韧性纳米沉淀相结合的HEA，形成独特的位错-沉淀相骨架(DPS)结构，表现出优异的强度和拉伸延展性。在研究者的3D打印HEA中，DPS结构激活了协同(位错和析出)强化机制，同时，Lomer-Cottrell (L-C)锁、纳米间距堆积错(SF)网络和多个SFs都提高了加工硬化能力，在高强度的前提下保证了大塑性。（文：水生）

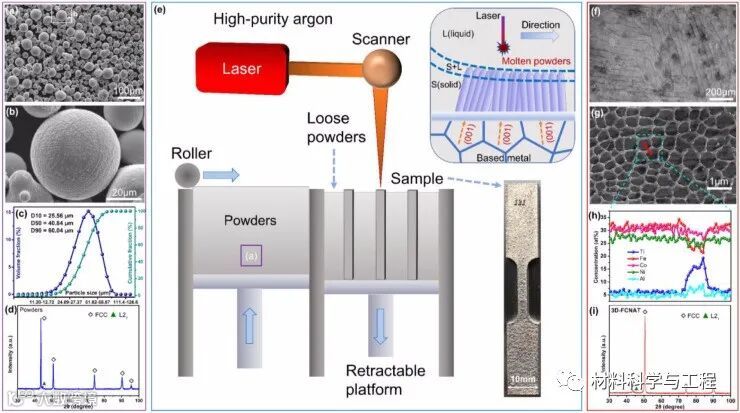

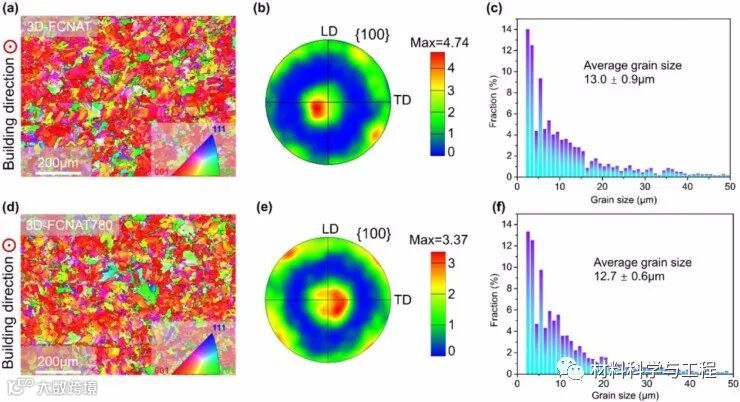

图1 合金材料的相关表征。

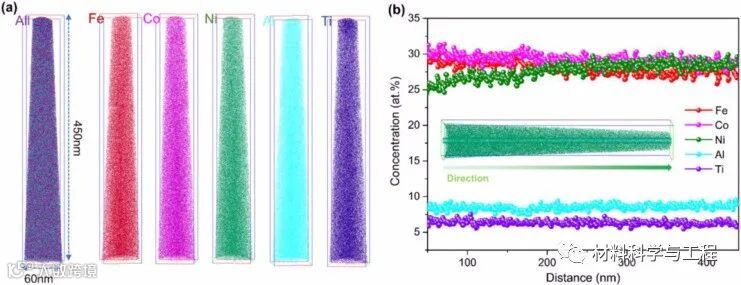

图2 (a)三维fcnat重构Fe, Co,Ni, Al和Ti原子的三维APT尖端。(b)一维(1D)浓度剖面，显示了三维APT尖端的所有元素分布。
图3 3D-FCNAT的相关展示。

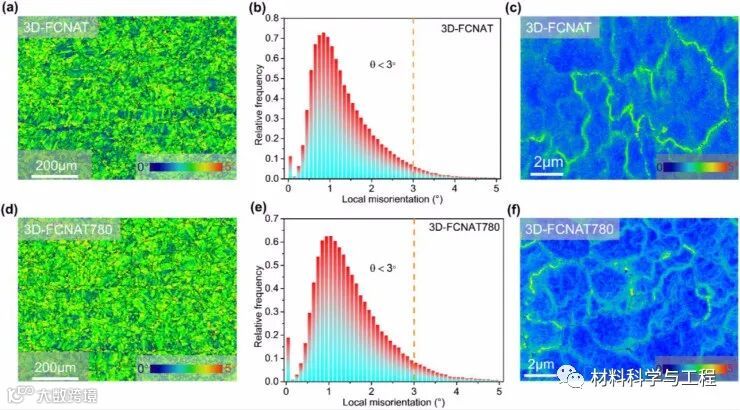

图4 (a) 3D-FCNAT高角度晶界大于15°的核平均取向误差(KAM)图。(b) 3D-FCNAT的局部定向错误和相对分数。(c) 3D-FCNAT的KAM图的局部区域放大(扫描步长设置为30 nm)。(d)3D-FCNAT780的高角度晶界大于15°的KAM图。(e) 3D-FCNAT780的局部定向错误和相对分数。(f) 3D-FCNAT780的KAM图的局部区域放大(扫描步长设置为30nm)。

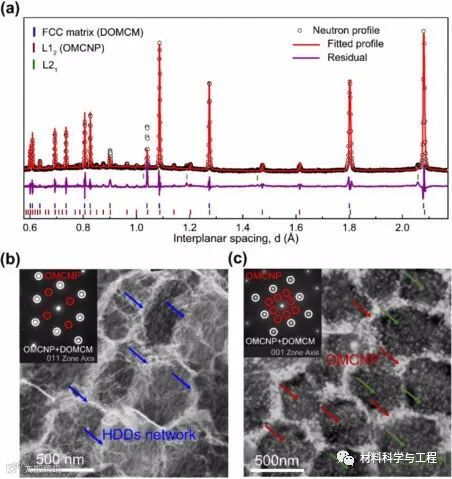

图5 (a) 3D-FCNAT780的中子衍射(ND)谱。(b) 3D-FCNAT780的亮场(BF)扫描透射电子显微镜(STEM)图像，显示高密度位错(HDDss)网络结构。(c) 3D-FCNAT780的BF STEM图像，显示了由DOMCM和OMCNP组成的亚粒结构。

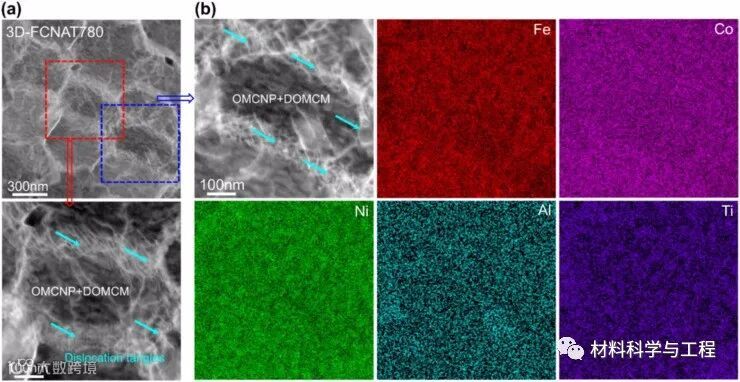

图6 (a) 3D-FCNAT780的BF STEM图像，显示HDDss网络。(b)亚晶界处存在位错缠结的HDDss，对应的EDS图显示在亚晶界处没有元素偏析。

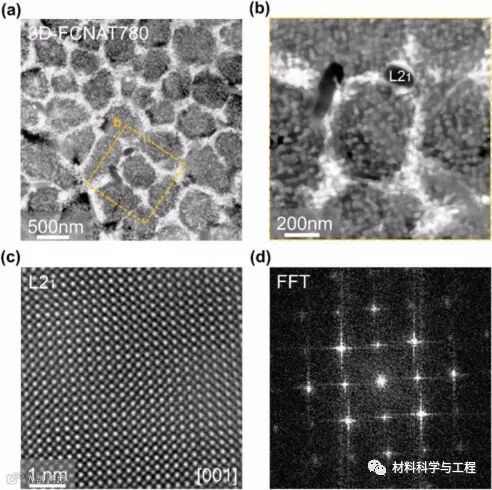

图7 (a) 3D-FCNAT780的BF STEM图像显示了由OMCNP、DOMCM和少量L21组成的亚粒。(b)局部子粒特征区放大图。(c) L21高分辨率HADDF-STEM影像。(d)图c中对应区域的快速傅里叶变换(FFT)模式显示了L21的超晶格结构。

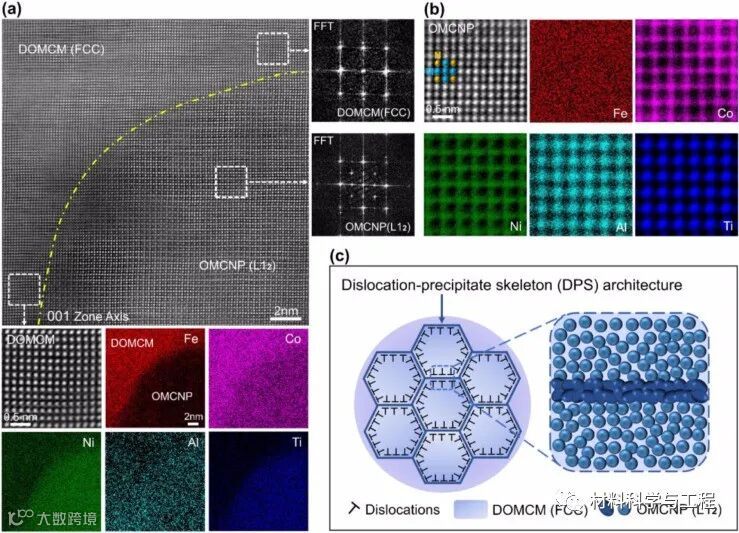

图8 (a)高分辨率高角度环形暗场(HAADF) STEM图像显示了L12型有序多组分纳米沉淀物(OMCNP)和FCC无序多组分基体(DOMCM)，并确认了界面相干性，能量色散X射线能谱(EDX)图显示了OMCNP和DOMCM的成分分布。(b)原子分辨率HAADF-STEM图像和相应的EDX图，显示了OMCNP中Fe、Co、Ni、Al和Ti的原子分布和位置。(c)由OMCNPs和HDDs网络组成的位错-析出相骨架(DPS)结构示意图。

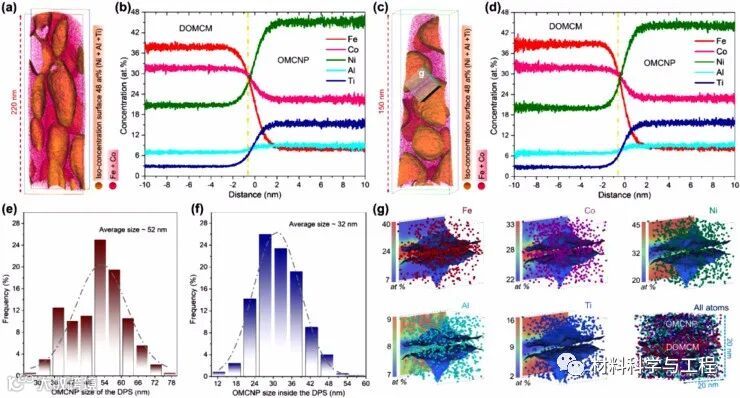

图9 合金的微观分析。
图10 合金性能的比较。
免责声明：本文旨在传递更多科研资讯及分享，所有其他媒、网来源均注明出处，如涉及版权问题，请作者第一时间后台联系，我们将协调进行处理，所有来稿文责自负，两江仅作分享平台。转载请注明出处，如原创内容转载需授权，请联系下方微信号。
