最近，兰州大学物理科学与技术学院田永辉教授课题组与合作者通过在薄膜铌酸锂晶圆表面沉积一层氮化硅，利用CMOS兼容的刻蚀技术仅仅刻蚀氮化硅层形成氮化硅-薄膜铌酸锂混合波导结构。合作团队基于这种混合波导引入了亚波长光栅和多模波导的耦合结构实现了低耦合损耗、高旁瓣抑制比的GACDC。作为该结构的一个应用实例，合作团队级联多个GACDC构建了一个波分复用/解复用器，其信道间隔达到创纪录的3.2 nm(400 GHz)。相关结果在线发表在Laser & Photonics Reviews上。
关键词：薄膜铌酸锂，氮化硅，反向耦合器，波分复用，亚波长光栅
铌酸锂具有优异的电光、声光和光学非线性效应，素有“光学硅”的称号。近年来，薄膜铌酸锂（LNOI）作为新的集成光子材料平台受到了广泛的关注，基于该平台的光子器件库也得到了快速的发展。最近，研究人员已经基于LNOI演示了一系列高性能的有源光子器件，包括电光调制器和二次谐波波长转换器。尽管如此，LNOI的组件工具箱仍然缺乏一些重要的无源光子器件来满足未来高性能集成光子电路的需求。
光栅辅助的反向耦合器（grating-assisted contra-directional coupler, GACDC）是集成光学领域一种重要的光学滤波结构。GACDC可用作一系列无源器件的基本构建模块，包括复用/解复用器、开关、滤波器和分束器等等。此外，基于GACDC结构的器件通常具有平顶的频谱响应、高设计灵活性、可扩展性以及无自由频谱范围（FSR）等优点。因此，GACDC被视作一种重要的功能组件在其他集成光子平台中得到了广泛的研究和应用。然而，在LNOI平台中实现GACDC仍然存在挑战。具体而言，LN相对较低的折射率使得普通波导模式和光栅波导模式之间的有效折射率差很小，这可能导致反向耦合波长位于光栅波导的光子禁带中，强烈的布拉格反射会导致较大的器件插入损耗。
最近，兰州大学物理科学与技术学院田永辉教授课题组与合作者通过在薄膜铌酸锂晶圆表面沉积一层氮化硅，利用CMOS兼容的刻蚀技术仅仅刻蚀氮化硅层形成氮化硅-薄膜铌酸锂混合波导结构。合作团队基于这种混合波导引入了亚波长光栅和多模波导的耦合结构实现了低耦合损耗、高旁瓣抑制比的GACDC。作为该结构的一个应用实例，合作团队级联多个GACDC构建了一个波分复用/解复用器，其信道间隔达到创纪录的3.2 nm(400 GHz)。相关结果在线发表在Laser & Photonics Reviews上。

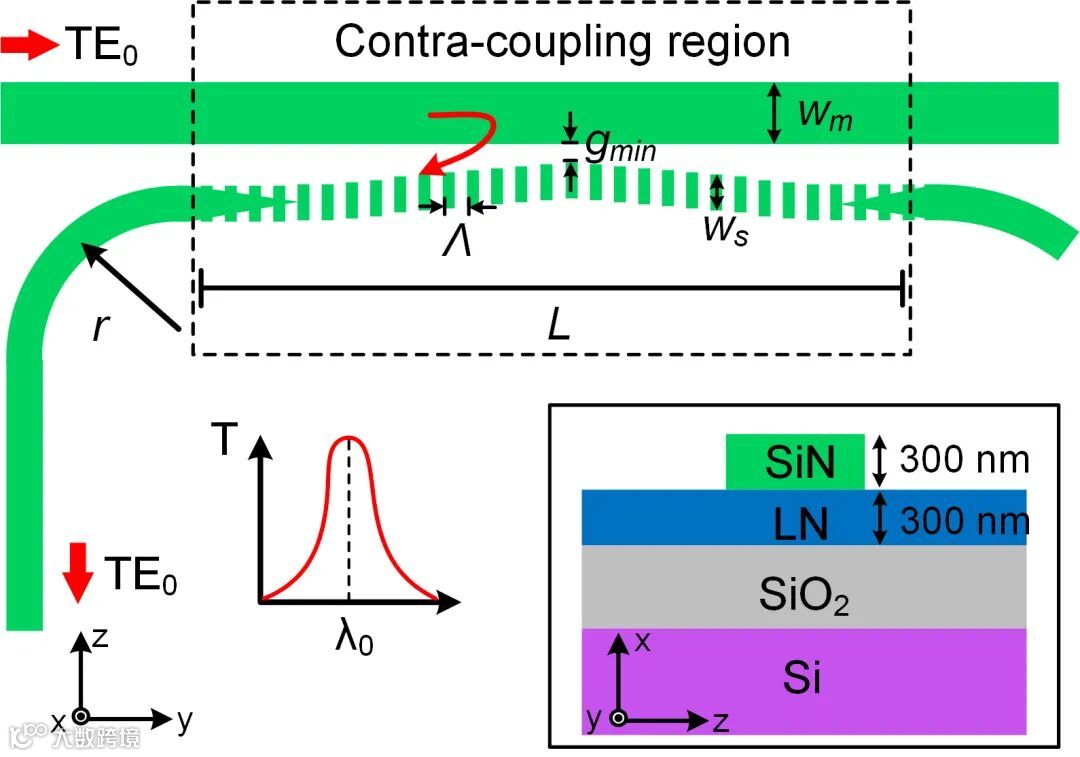

如图1（a）所示，GACDC由相邻耦合的多模普通波导和光栅波导组成，波导的传播方向为LN晶体Y方向。合作团队通过引入亚波长光栅波导和多模波导，增加了光栅波导中的布洛赫模式和普通波导中的空间模式之间的有效折射率差，成功避免了GACDC的反向耦合波长位于光栅波导的光子禁带中。随后，通过合理地设计多模波导的宽度，抑制了高阶模式的耦合串扰，成功实现了1550 nm附近的单波段、低损耗耦合。除此之外，研究人员还对光栅波导设计了高斯变迹，实现了传输光谱的高旁瓣抑制比（结果见图1（b）、（c））。

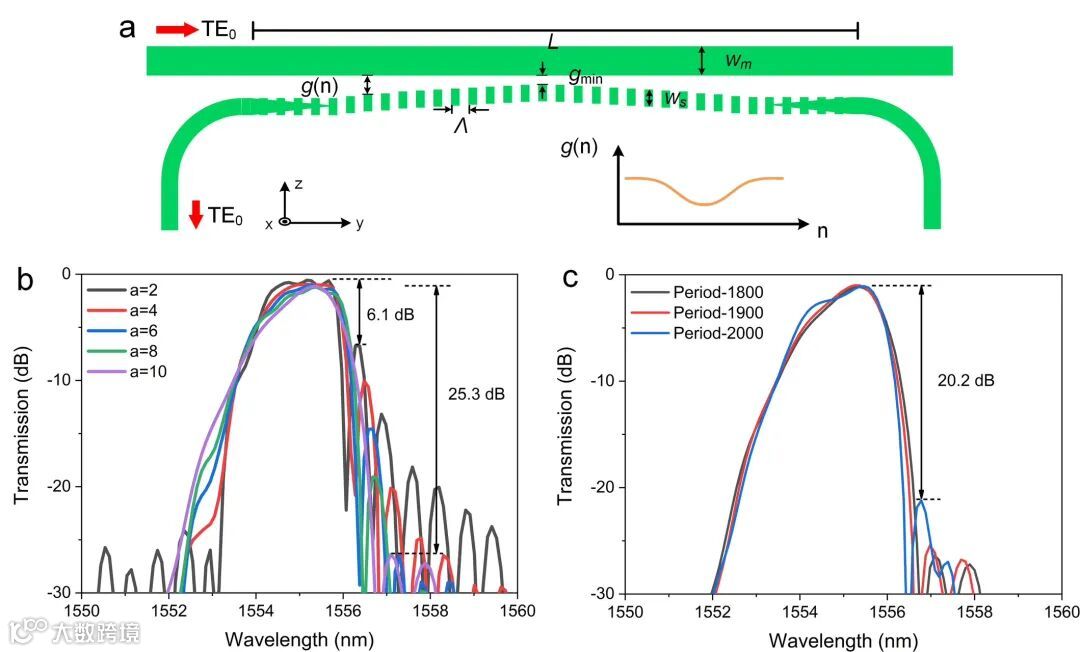

图1 （a）GACDC结构示意图，（b）当光栅周期数固定为1800时具有不同变迹指数的GACDC的传输光谱，（c）当变迹指数固定为10时具有不同光栅周期数的GACDC的传输光谱.。
前期，研究人员已经基于LNOI平台开展了一些波分复用/解复用器的研究。但是在这些工作中，波长信道的间隔都设计得较大（通常为20 nm），从而降低了对光学滤波器性能的要求，使得复用器件更加容易实现。然而对于波分复用系统而言，窄的波长信道间隔可以有效地提升频谱效率并增加受色散效应限制的信号传输距离。因此，开发窄信道间隔的波分复用/解复用器仍然显得十分重要。在基于其他平台的工作中（如SOI），研究人员广泛地研究了微环谐振器（MRR）作为光学滤波器用以实现波分复用/解复用器的窄信道间隔。但是由于LN材料的折射率较低，为了降低波导的弯曲损耗，LNOI平台中MRR的半径往往较大，这导致MRR的FSR较窄，从而限制了可复用的波长信道数。
由于其单波段操作特性和光学带宽的设计灵活性，所提出的GACDC有望为LNOI平台中窄信道间隔的波分复用/解复用器提供有力的解决方案。如图2所示，研究团队通过级联多个不同耦合波长的GACDC构建了一个三通道的波分复用/解复用器，利用光栅宽度的变化为波分复用/解复用器提供了非常精细的波长调谐，实现了创纪录的窄信道间隔（3.2 nm，400 GHz）。

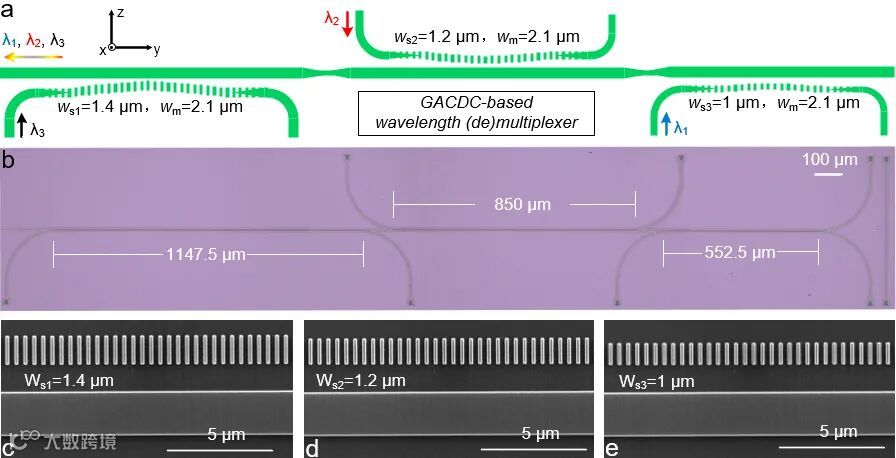

图2 （a）基于GACDC的波分复用/解复用器结构示意图，（b）波分复用/解复用器的显微图，（c）ws1=1.4 μm时耦合区域的SEM图，（d）ws2=1.2 μm时耦合区域的SEM图，（e）ws3=1 μm时耦合区域的SEM图。
通过仿真和实验测量得到的器件传输光谱分别如图3（a）和图3（b）所示。测试结果显示，每个信道的插入损耗约为2.5 dB，3 dB带宽约1.8 nm，这使得信道间的串扰低于-20 dB。虽然较窄的信道间隔对光学滤波器的性能提出了更高的要求，但是与此前报道的工作相比，此次实验演示同时展现出窄的信道间隔、低插入损耗和低信道串扰。
图3 （a）波分复用/解复用器的仿真结果,（b）波分复用/解复用器的测试结果。
Subwavelength Grating-Assisted Contra-Directional Couplers in Lithium Niobate on Insulator. Xu Han; Yongheng Jiang; Huifu Xiao; Mingrui Yuan; Thach Giang Nguyen; Andreas Boes; Guanghui Ren*; Yong Zhang; Qinfen Hao; Yikai Su; Arnan Mitchell; Yonghui Tian*Laser & Photonics Reviews DOI: 10.1002/lpor.202300203
链接：
https://onlinelibrary.wiley.com/doi/10.1002/lpor.202300203
合作团队在该领域的其他代表性成果：
[1]Mingyang Ma, Mingrui Yuan, Xudong Zhou, Huifu Xiao, Pengfei Cao, Lin Cheng, Thach Giang Nguyen, Andreas Boes, Guanghui Ren, Yikai Su, Arnan Mitchell, and Yonghui Tian, "Multimode waveguide bends in lithium niobate on insulator," Laser & Photonics Reviews 2200862 (2023).
[2]Yongheng Jiang, Xu Han, Yiyang Li, Huifu Xiao, Haijin Huang, Pu Zhang, Aditya Dubey, Mingrui Yuan, Thach Giang Nguyen, Andreas Boes, Yingtao Li, Guanghui Ren, Jiuzhi Xue, Qinfen Hao, Yikai Su, Arnan Mitchell, and Yonghui Tian, "High-speed optical mode switch in lithium niobate on insulator," ACS Photonics, doi.org/10.1021/acsphotonics.2c01364 (2023).
[3]Xu Han, Li Chen, Yongheng Jiang, Andreas Frigg, Huifu Xiao, Thach Giang Nguyen, Andreas Boes, Jianhong Yang, Guanghui Ren, Yikai Su, Arnan Mitchell, and Yonghui Tian, "Integrated subwavelength gratings on a lithium niobate on insulator platform for mode and polarization manipulation," Laser & Photonics Reviews 16(7), 2200130 (2022).
[4]Xu Han, Yongheng Jiang, Andreas Frigg, Huifu Xiao, Pu Zhang, Thach Giang Nguyen, Andreas Boes, Jianhong Yang, Guanghui Ren, Yikai Su, Arnan Mitchell, and Yonghui Tian, "Mode and polarization-division multiplexing based on silicon nitride loaded lithium niobate on insulator platform," Laser & Photonics Reviews 16(1), 2100529 (2022).
[5]Yongheng Jiang, Xu Han, Haijin Huang, Pu Zhang, Aditya Dubey, Huifu Xiao, Mingrui Yuan, Andreas Frigg, Thach Giang Nguyen, Andreas Boes, Yingtao Li, Guanghui Ren, Yikai Su, Arnan Mitchell, and Yonghui Tian, "Monolithic photonic integrated circuit based on silicon nitride and lithium niobate on insulator hybrid platform," Advanced Photonics Research 3(10), 2200121 (2022).
