导读
CGH补偿干涉检验
计算全息图（Computer-generated hologram，CGH）通过将干涉仪产生的标准球面波转换为与被检元件光学设计相一致的非球面或自由曲面波前（图1），实现高精度面形检测，是目前超大口径非球面反射镜纳米精度检测的主要手段。由于缺乏精度相当的多方法验证，如何标定超大口径非球面反射镜CGH补偿元件成为长期困扰该领域的难点问题之一。

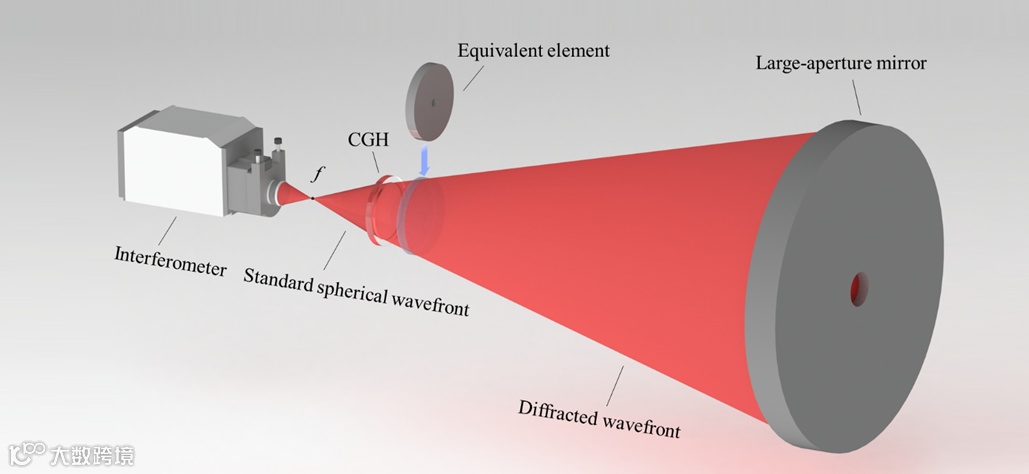

图1：超大口径非球面反射镜CGH干涉检测示意图
非球面波前演化实现等效曲面设计
为突破口径限制，研究团队提出一种基于等效元件的CGH测量精度校验方法。通过模拟非球面波前传播过程，设计小口径等效元件（口径约减小一个数量级），使其在自准直测量光路中与超大口径非球面反射镜完全等效，进而采用小口径高精度轮廓检测等效元件传递的非球面波前基准，解决超大口径非球面反射镜CGH补偿元件的精度校验难题。
等效曲面精度与校验精度
为验证上述CGH精度校验方法的有效性，研究团队设计并制造了3.5 m口径非球面反射镜的等效曲面元件，有效口径为281 mm。采用CGH干涉补偿法和高精度轮廓检测法，分别检测等效曲面元件的面形精度，结果均优于RMS 10 nm（图2）。采用低阶面形误差Zernike分析和空间频域分析法，对比二者检测结果，验证了结果的一致性（图3）。基于正交假设的实际面形误差估计表明，300 mm口径CGH补偿元件的标定精度达到4 nm，精度尺度比达到1.1 ppb.

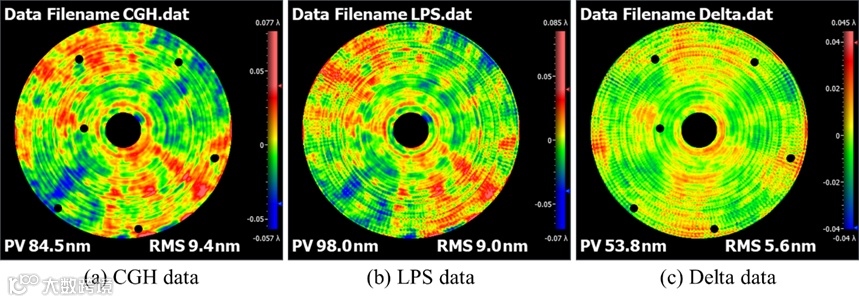

图2：(a)CGH检测结果; (b)轮廓仪检测结果; (c)二者点差分布图

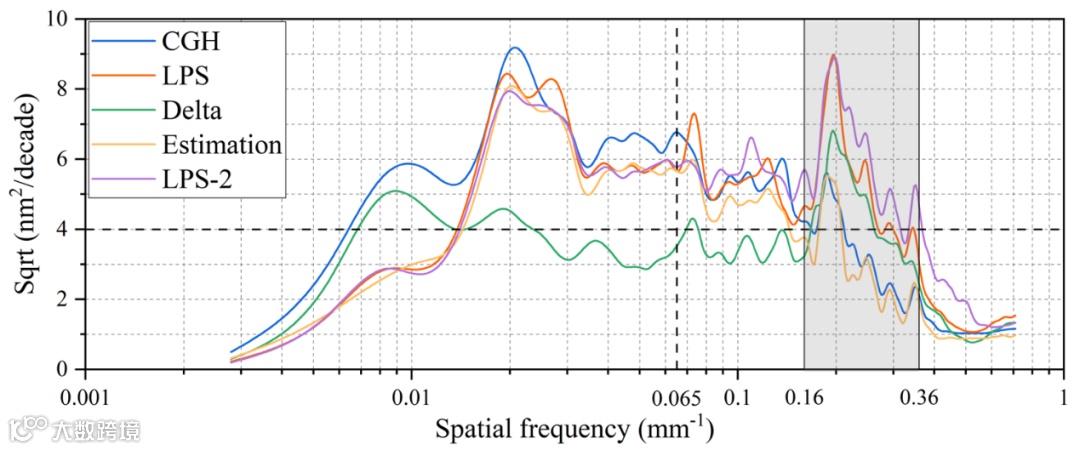

图3：面形误差空间频域分析曲线
论文信息
Kai Xu, Haixiang Hu, Xin Zhang, Hongda Wei, Zhiyu Zhang, Xuejun Zhang. Accuracy verification methodology for computer-generated hologram used for testing a 3.5-meter mirror based on an equivalent element[J]. Light: Advanced Manufacturing 5, 25(2024). doi: 10.37188/lam.2024.025
