近日，电子科技大学王曾晖、夏娟、裴胜海等与吉林大学王彦超等合作，在电声耦合作用的量化调控方面取得重要进展。相关研究成果以“Quantitative regulation of electron-phonon coupling”为题发表在物理学期刊《Reports on Progress in Physics》上。
电子科技大学特聘副研究员裴胜海、博士生张泽娟、博士生焦陈寅为论文共同第一作者；电子科技大学王曾晖教授、夏娟研究员、裴胜海副研究员、吉林大学吕健教授为共同通讯作者。作者还包括了吉林大学王彦超教授等。电子科技大学基础与前沿研究院为第一完成单位。该研究得到了国家杰出青年科学基金、国家自然科学基金原创探索计划等项目的支持。
电子-声子相互作用（电声耦合作用）在多种物理现象中扮演了关键角色，比如电输运、热电效应、超导现象、电荷密度波等，对于探索和设计高性能材料至关重要。然而，当前对电声耦合作用的调控研究缺乏精确的定量描述，阻碍了人们对这一基本物理过程的深入理解和应用。
围绕这一问题，电子科技大学和吉林大学的研究者们利用高压光谱学方法对层状CrBr3体系进行了详细的调控研究。在拉曼光谱中，研究团队首次观察到了CrBr3材料中电声耦合的标志性振动模式，成功提取了有效声子能量ħw；同时通过荧光和吸收光谱，观察到了显著的Stokes位移。这使得研究者们成功测定了样品实际温度下黄-里斯因子S的精确值，即电声耦合作用强度。

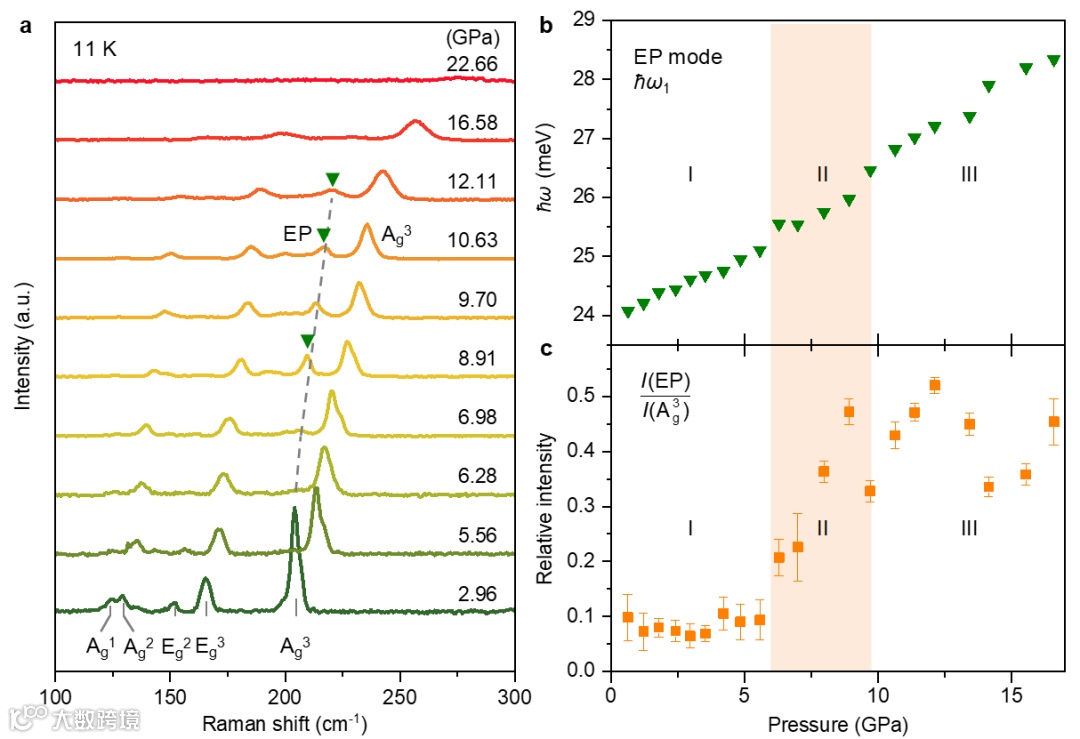

拉曼光谱中观察到与电声耦合相关的红外模式进而测定有效声子能量ħw
研究者们还进一步揭示了压强能够高效地调控CrBr3中的电声耦合作用，可以使黄-里斯因子S值显著增加达40%。该研究结果提供了一种量化调控电声耦合作用的方法，并为进一步探索和设计具有特定电声耦合作用强度的功能材料奠定了基础。

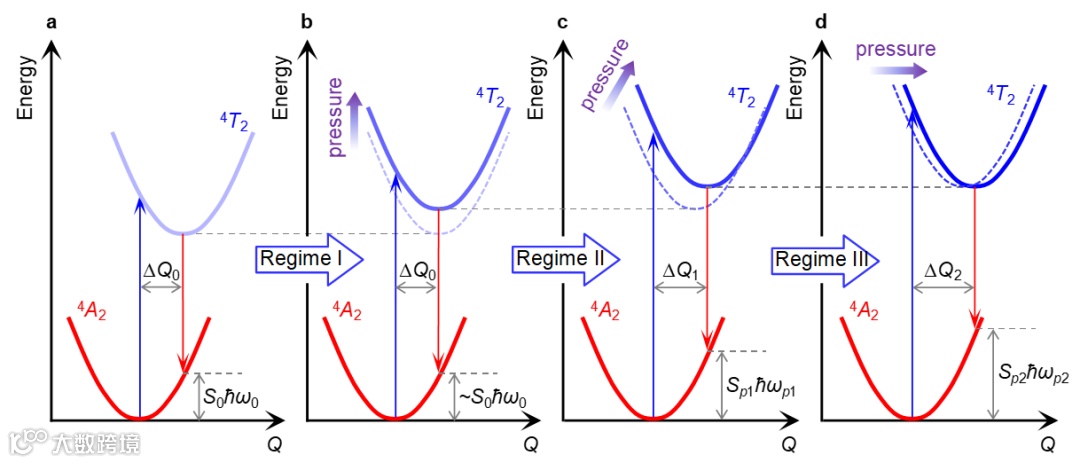

利用Tanabe-Sugano图解释高压下的光谱演化及电声耦合强度变化
论文链接:
https://doi.org/10.1088/1361-6633/ad4fbd
