MicTTo迈途 精密斜拉卡盘
MicTTo迈途精密斜拉卡盘核心采用斜拉结构设计，液压驱动实现径向夹持（外夹/内涨）的同时，可提供朝向卡盘内侧的轴向后拉分力，配合后定位设计，夹持稳定可靠。
产品具备斜导柱全包式柱面受力结构，刚性更强且不易产生喇叭口现象，能满足靠山面与加工面高平行度要求；产品线可覆盖两爪、三爪、六爪等多种类型，支持气检、中心出水功能叠加，更可提供定制化夹爪解决方案，搭配成熟的自动化配套经验，适配高精加工、重切削、难夹持等多种严苛场景。
MicTTo斜拉卡盘三大系列
斜拉卡盘系列产品包含三大系列：BP系列精密斜拉外夹卡盘（夹持范围30-410mm）、IP系列精密斜拉内涨卡盘（涨紧范围70-370mm）、BH后靠山斜拉卡盘（夹持范围0-100mm）。
全系列可非标定制,且能通过叠加VBO立式底座实现在加工中心上的产品夹持；同时支持一路中心出水/吹气、一路气检+一路中心出水/吹气等多种组合方案，径向与轴向均可受力，可根据工件需求灵活选择外夹/内涨、立式/卧式等多样化使用方式。
系统组成

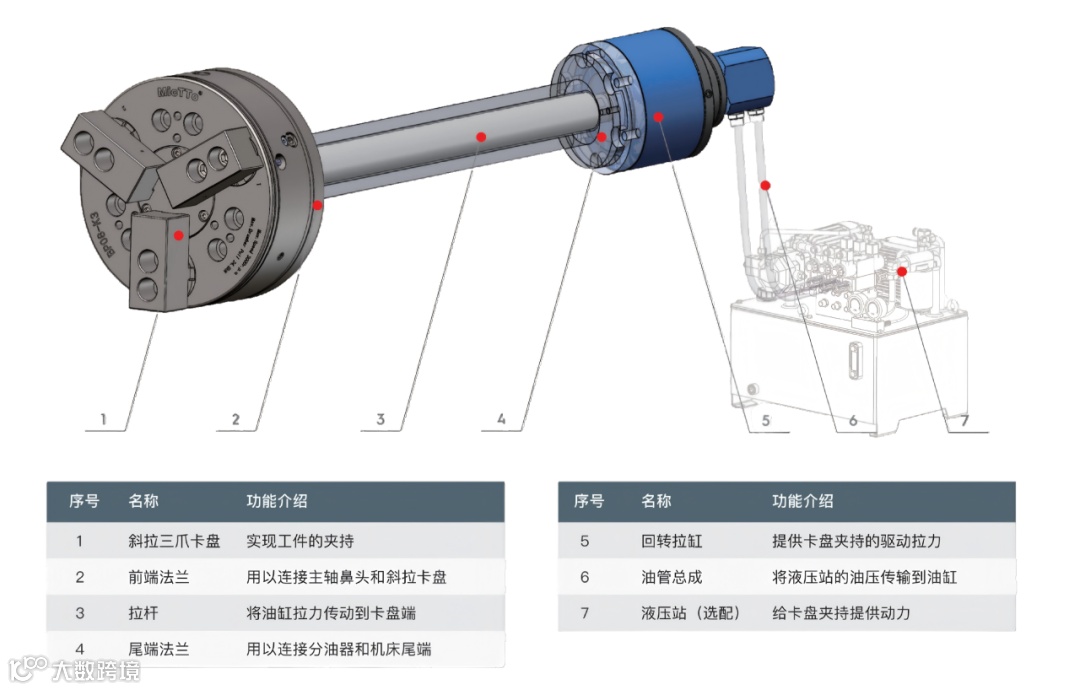

MicTTo迈途精密斜拉卡盘系统包括斜拉卡盘本体和6大附件，系统组成图和各附件功能描述如下：
应用行业

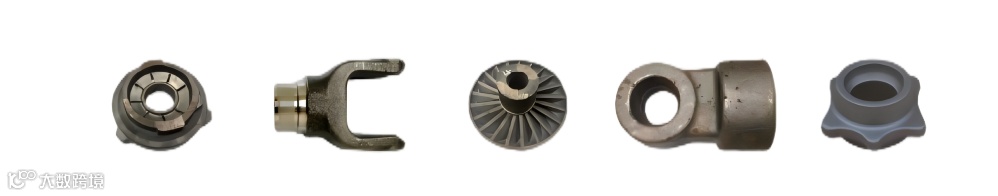

广泛应用于流体动力、汽车工业、通用工业和智慧智造四大领域。适用于传动类工件（行星齿轮、内齿圈、阶梯轴等）、连接/结构类工件（节叉、带孔法兰、阀芯等）、耐磨/支撑类工件（轴套、环状密封件等）的车削加工，可精准匹配高精度同轴度、抗切削力装夹、稳定定位等加工需求，助力二序精加工等关键工序提升效率与精度。
斜拉卡盘典型案例

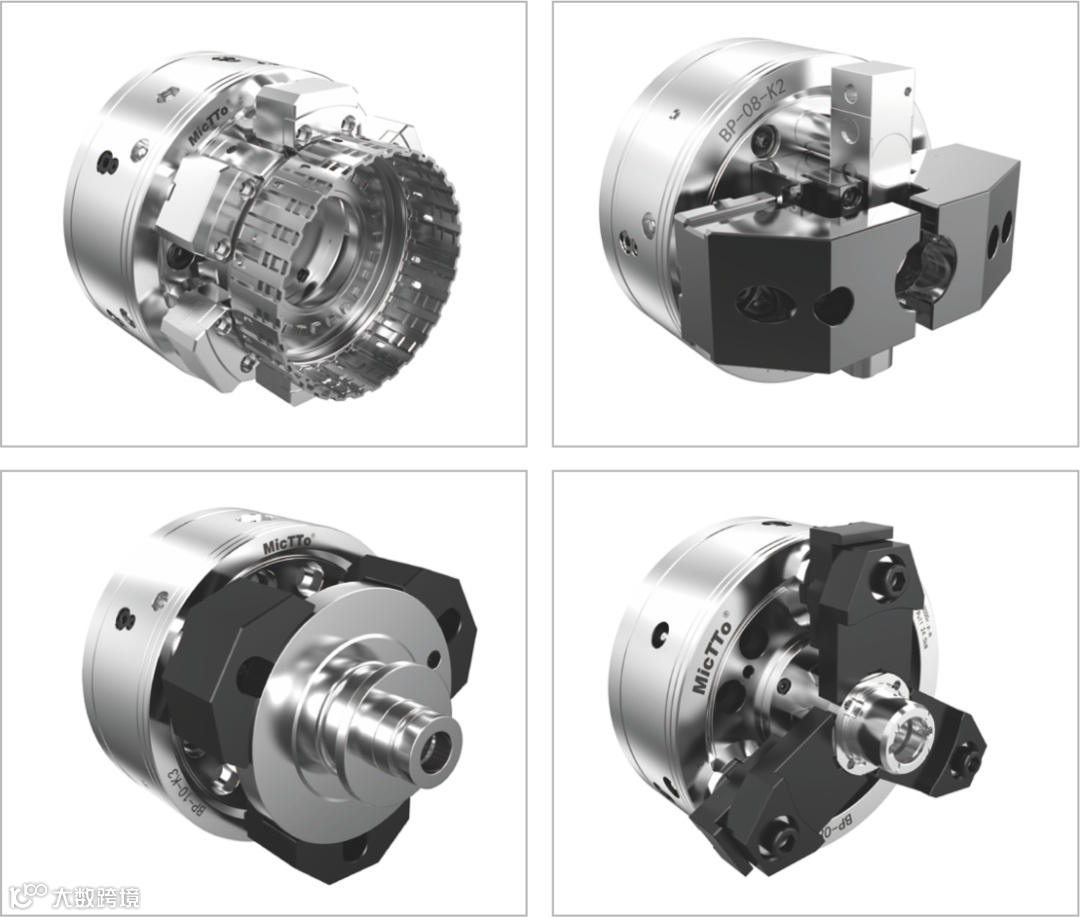

斜拉外夹卡盘典型产品
斜拉内涨卡盘典型产品
