点读笔是新一代的智能阅读和学习工具，因具有点读、翻译等多种功能，成为了孩子们的“贴身家教”，既增加学习的趣味性，也激发孩子们的学习兴趣。
而作为一款高精密的电子产品，点读笔的尺寸不仅影响零件的装配，也会对屏幕显示和握笔平衡造成一定的影响，因此在生产过程中需要对其厚度进行把控。
检·测·项·目
产品名称：点读笔
测量项目：厚度
精度要求：0.01mm

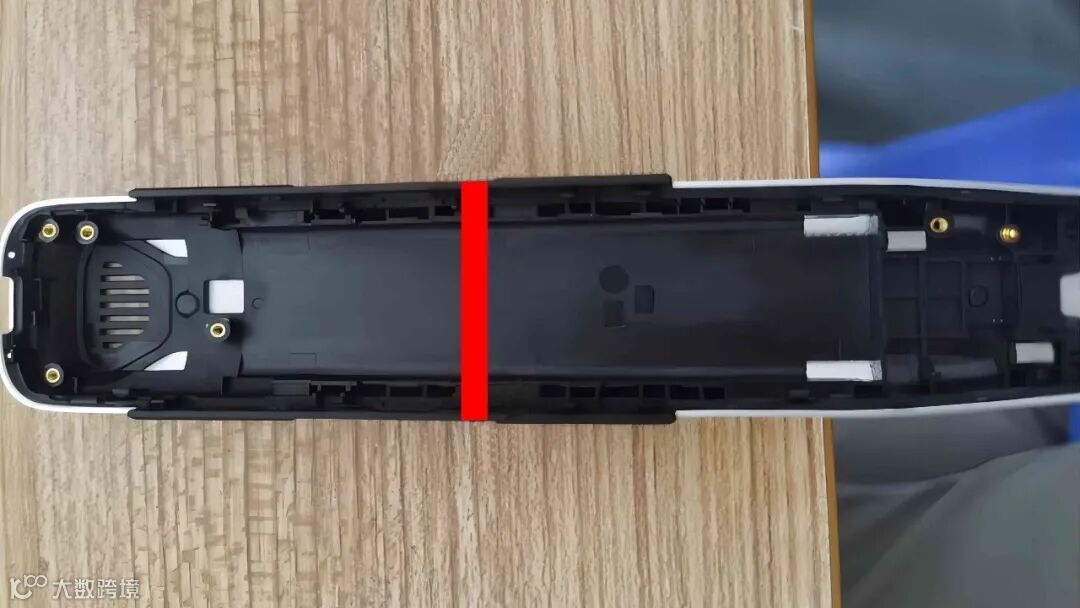

图 | 实物图
测·量·方·案
方案说明：通过设定基准面和测量点，并通过在基准面上设置基准点，取得相应点位的XYZ坐标进行空间平面拟合，计算每个测量点到拟合平面的距离。

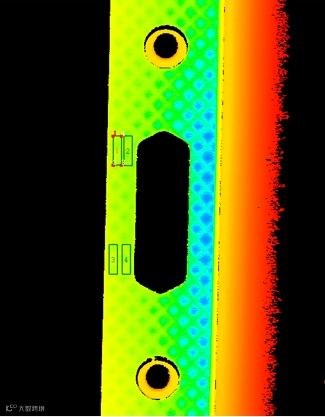

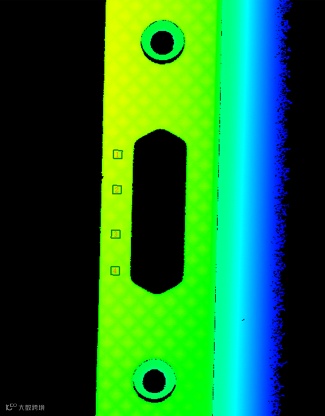

图 | 测量点选点图&基准点选点图

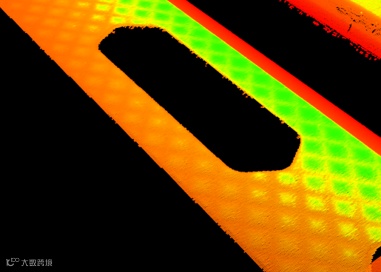

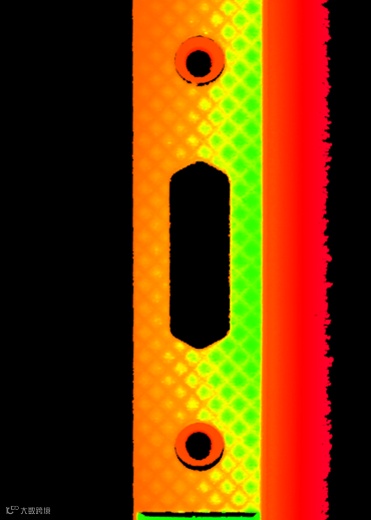

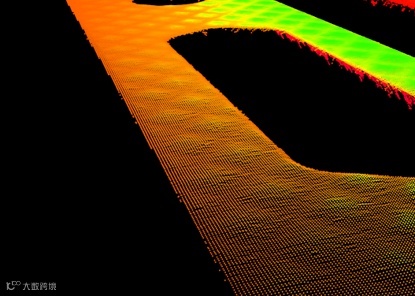

图 | 测量面点云图&细节图

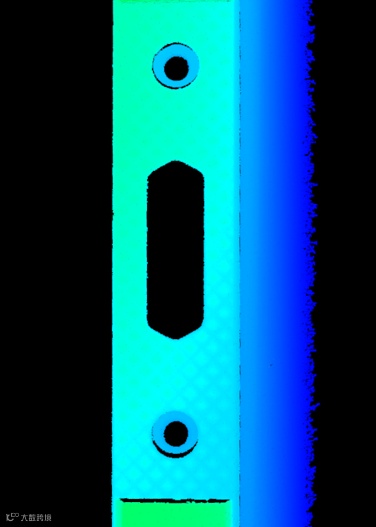

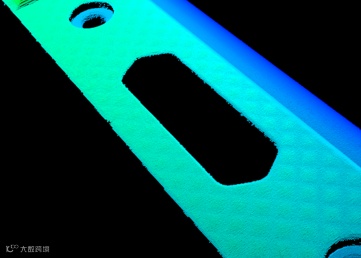

图 | 基准面点云图&细节图
测量结果：在36次动态测量中，测量点取平均值参与计算，厚度重复性为0.008mm；测量点取最大值参与计算，厚度重复性为0.01mm。
传·感·器·参·数
1.线激光型号: SR8060
2.参考物距(CD): 60mm
3.Z轴高度(FS): 18mm
4.X轴宽度: 31mm
5.Z轴线性度: ±0.02%的F.S.
6.Z轴重复精度: 0.2μm
7.X轴重复精度: 5μm
8.X轴数据间隔: 12μm
9.X轴轮廓点数: 3200
10.扫描速度(Hz): 3200~67000

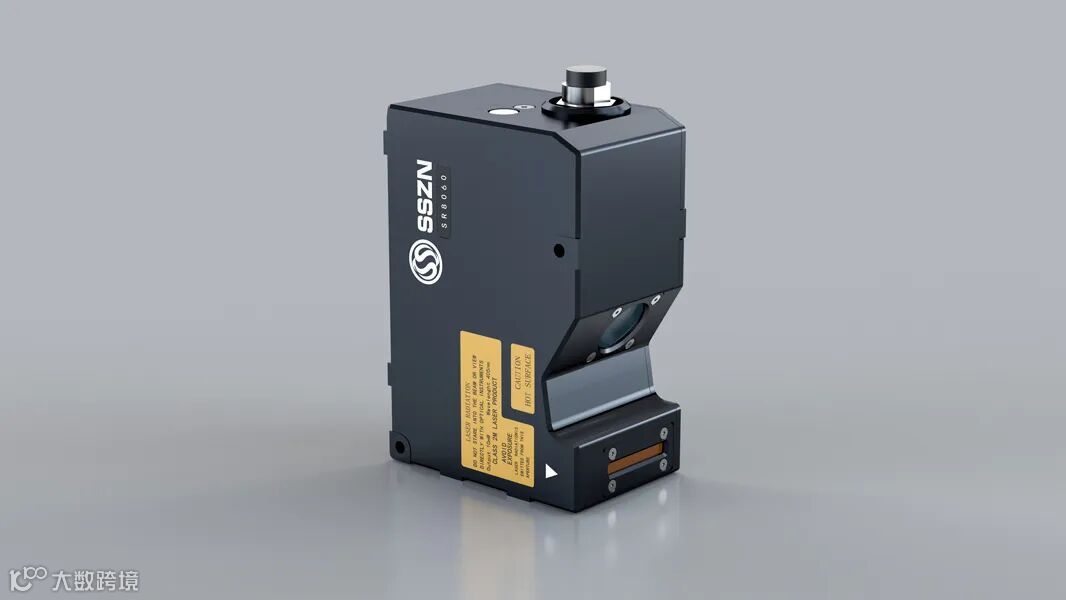

图 | SR8060
深视智能线激光产品品类齐全，应用广泛，市占率稳居国产前列，自主开发3D软件系统，可同时输出3D点云和2D图像，欢迎有3D量测需求的客户来电咨询。
