极片的厚度影响着电芯的容量、重量、能量密度等各项性能指标，在进行涂料和辊压工序时，厚度不均匀的极片还可能出现破损的情况。因此，为保证锂电池的产品质量和使用寿命，针对极片厚度的精准测量尤为关键。

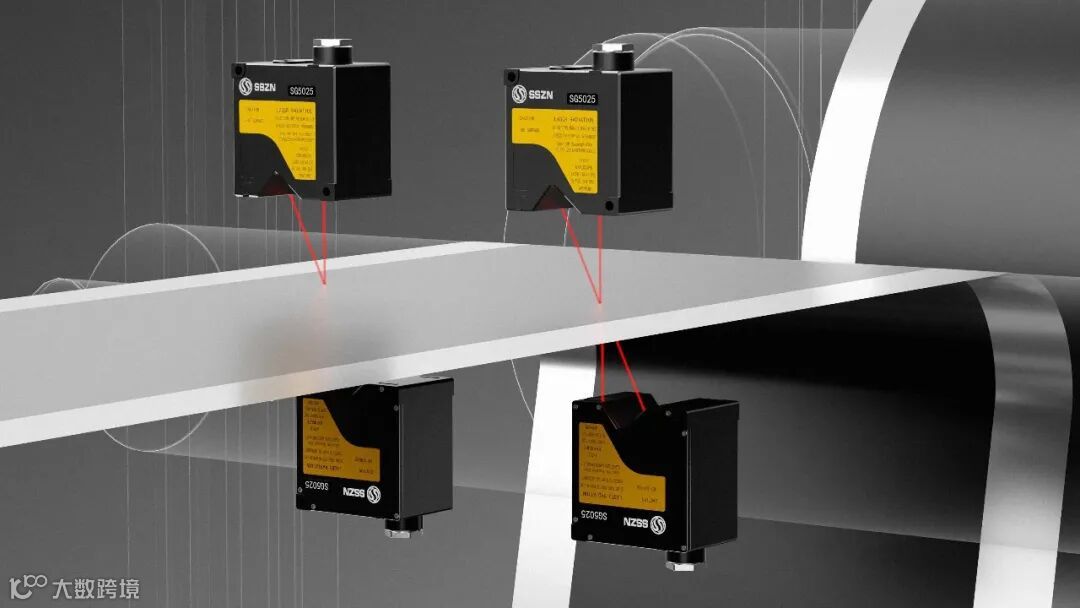

在传感器的加持下，极片厚度的测量也更加准确和快速，本期内容，深Sir将分别使用激光位移传感器和光谱共焦位移传感器两款产品，对极片的厚度进行测量，一起来看看吧。
检测需求
产品名称：极片
产品尺寸：140mm×50mm×0.5mm
测量项目：对射测厚
精度要求：测厚重复性0.004mm
速度要求：5s/pcs

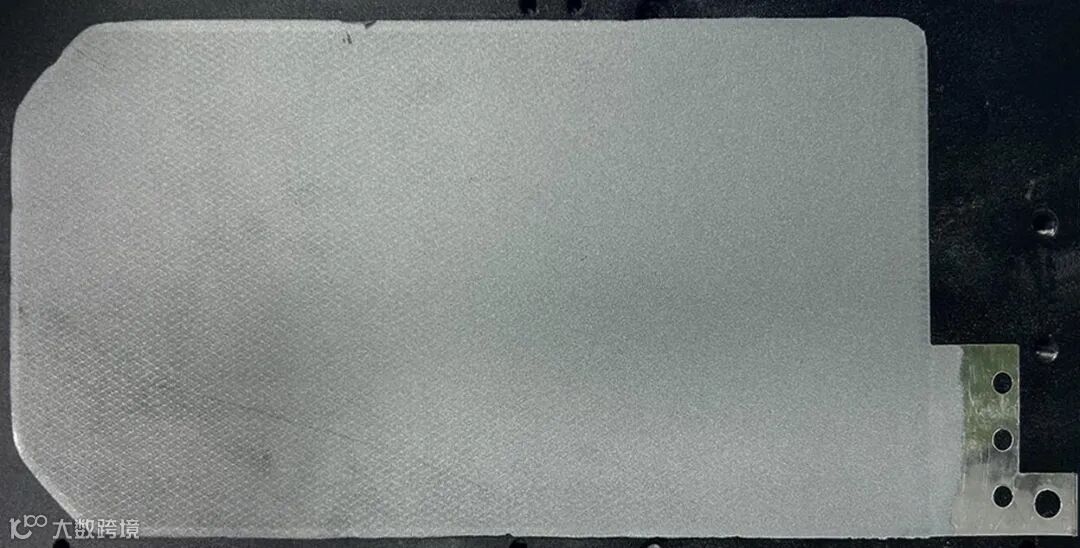

图 | 实物图
测量过程
在极片上设定测量点位，在使用点激光SG5025测量时，红色点位为点到基准面高度差，而使用点光谱SC04025测量时，红色点位为测厚测量点。
图 | 测量点位
测量结果：使用SG5025进行5次静态测量，高度差重复性为0.002mm，采样频率高；使用SC04025进行5次静态测量，高度差重复性为0.0008mm，稳定性较强。
传感器选型

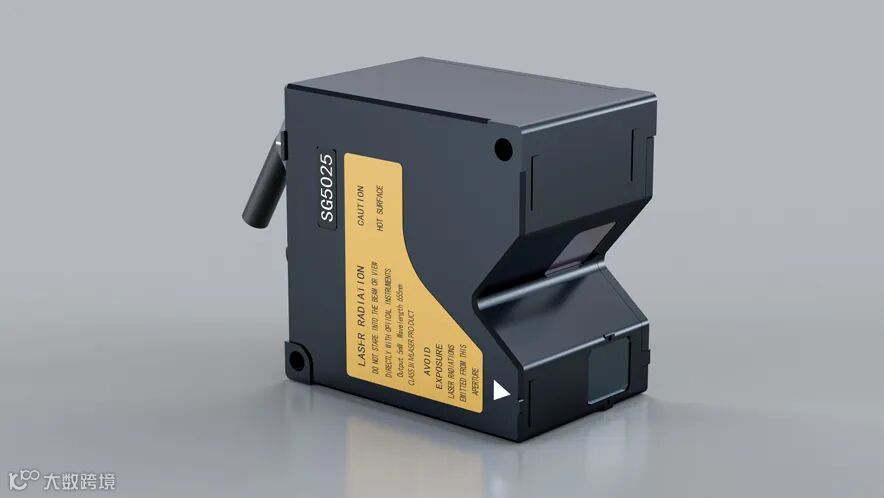

点激光型号: SG5025
参考距离: 20mm
测量范围: -3mm~3mm
光点直径: Φ45μm/45*400μm
重复精度: 0.02μm
线性度: ±0.02%的F.S.
采样频率: 最大590kHz
SSZN

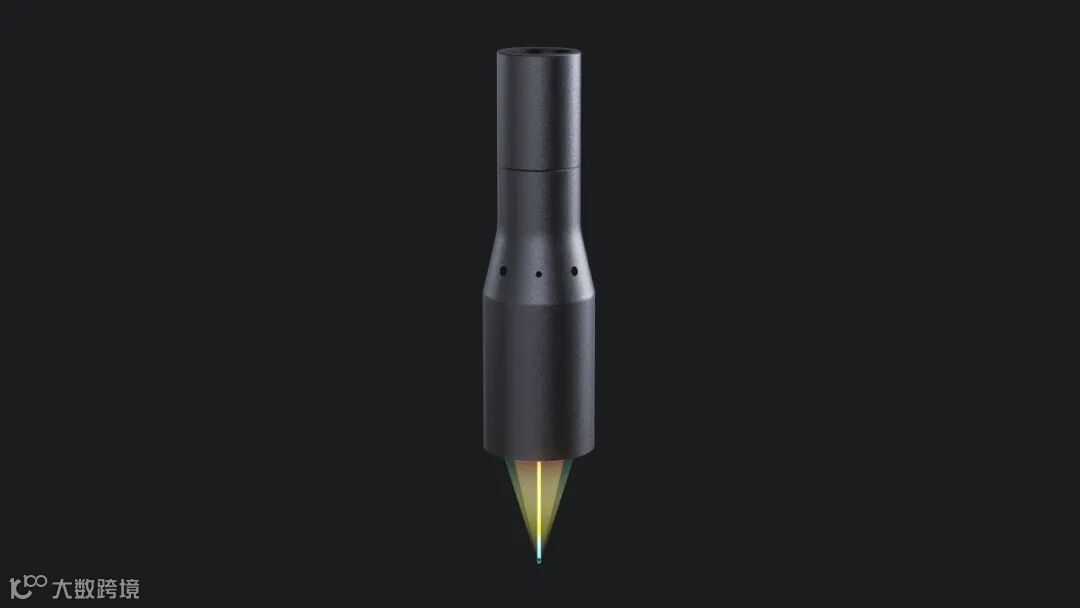

点光谱型号: SC04025
光斑大小: 12μm/25.2μm
测量范围: 4mm
角度特性: ±25°
数值孔径: 0.423
工作距离: 16mm
轴向分辨率: 0.006μm
直线性: ±0.01%的F.S

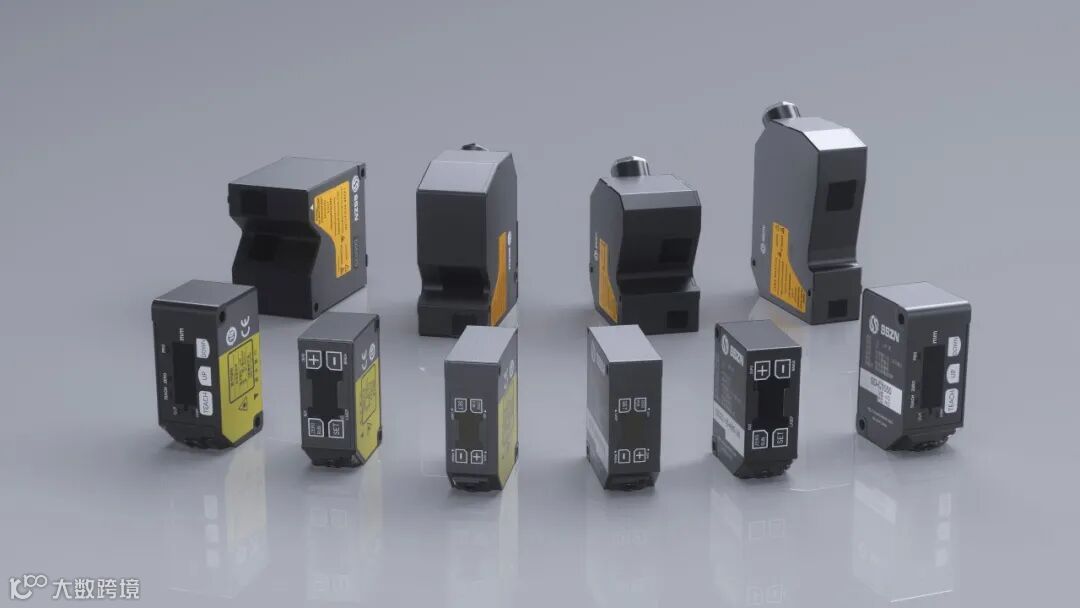

深视智能拥有品类齐全、功能丰富的激光位移传感器和光谱共焦位移传感器，具有精度高、速度快、非接触等优点，能够满足业界对锂电池质量检测所提出的更高要求，在不同的制造业领域中也得到了广泛应用。
