锂电行业案例 | 你不知道的锂电检测

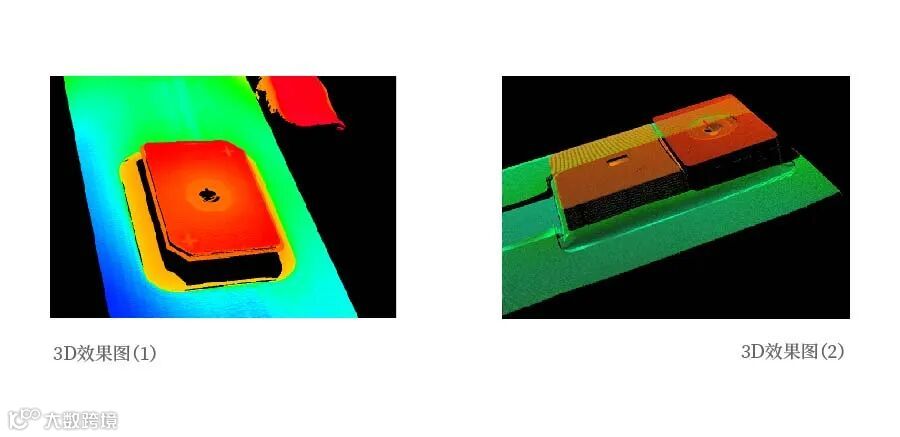

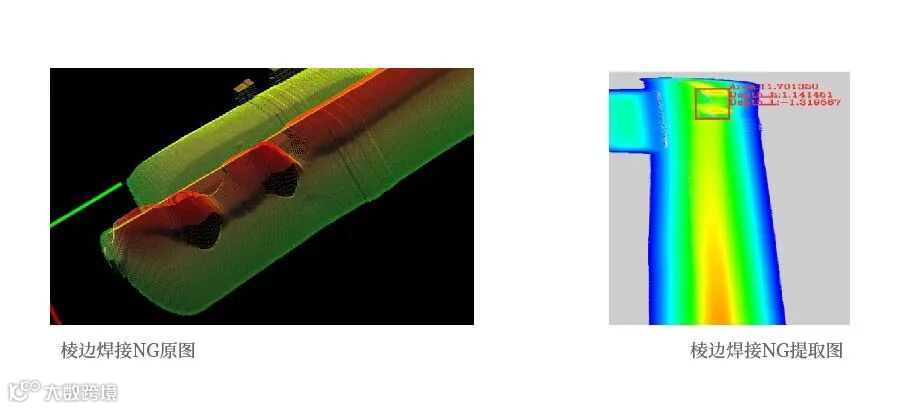

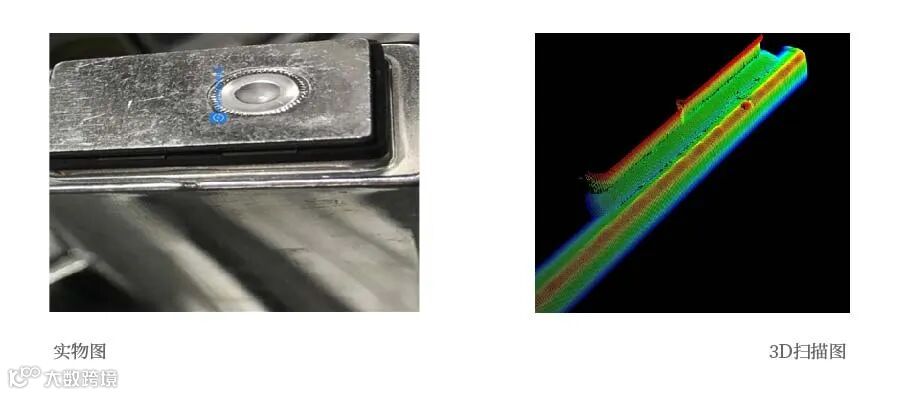

顶盖焊接及极柱检测内容及结果

相机型号：SR8020

测试精度：

X轴分辨率0.005mm

Y轴分辨率0.03mm

Z轴分辨率0.6μm

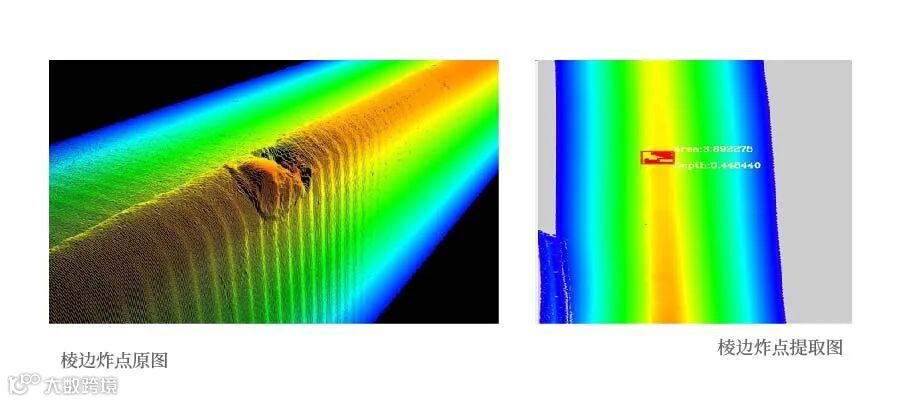

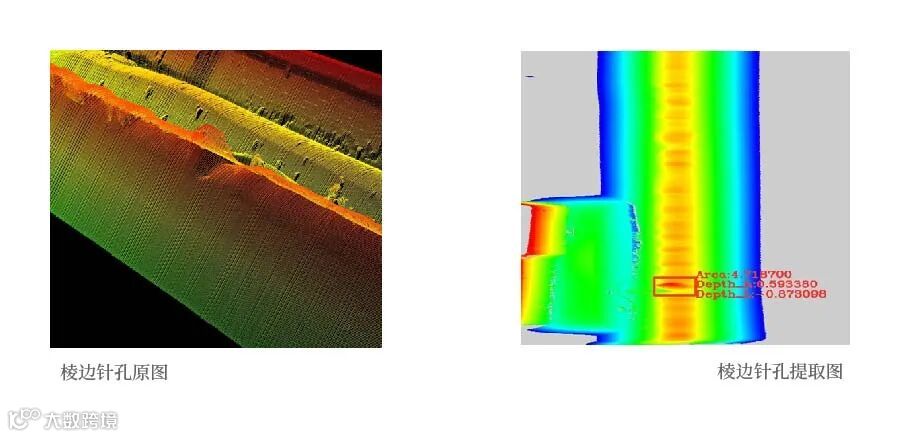

检测项目：炸点、针孔；极柱高度、平面度、共面度

线宽：14mm

最小面积大于：0.3mm(长)*0.1mm(宽)*0.1mm(高)

注意事项：焊接针孔较小，检测精度随焊接质量成正相关。为提高检测稳定性建议3D配合2D的检测方式。

外观全检检测内容及结果

相机型号：SR7140/SR7400

测试精度：

X轴分辨率：0.03mm

Y轴分辨率：0.03mm

Z轴分辨率：4μm

线宽：90mm

检测结果：

• 划伤检测深度大于0.05mm可检测；
• 气泡、异物、凹陷深度以及翘起大于0.05mm ；
• 最小检测缺陷大于0.3mm(长)*0.3mm（宽）*0.05mm （高）；
• 防爆阀缺陷：透明区域底部和膜均可检测缺陷；
• 电解液：拍摄电解液需长曝光大光亮可检出，使其他区域缺陷识别精度降低，初步评估精度减半以上。

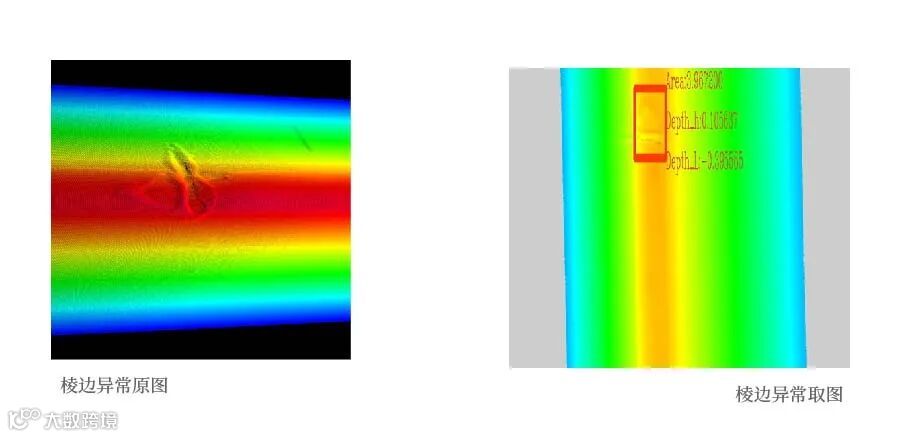

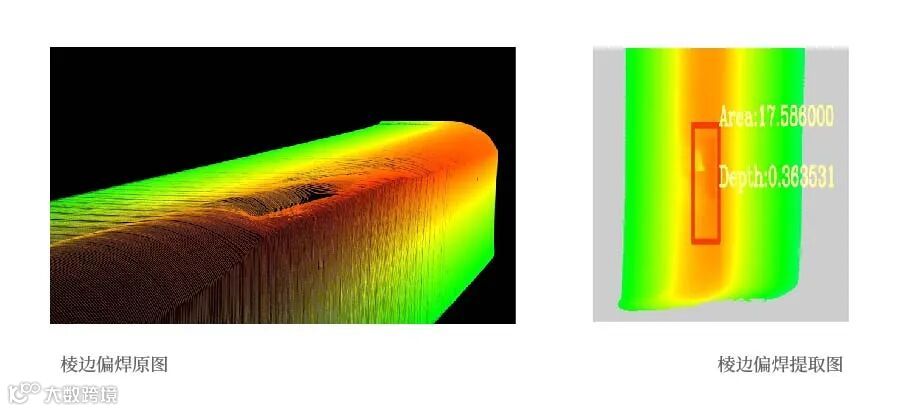

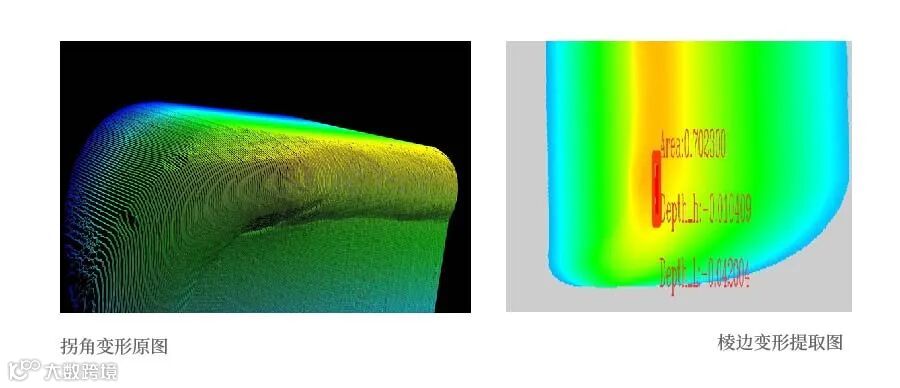

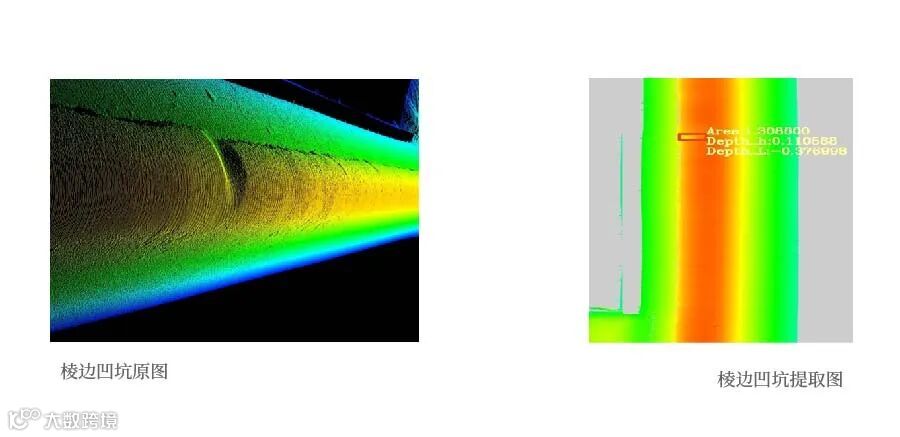

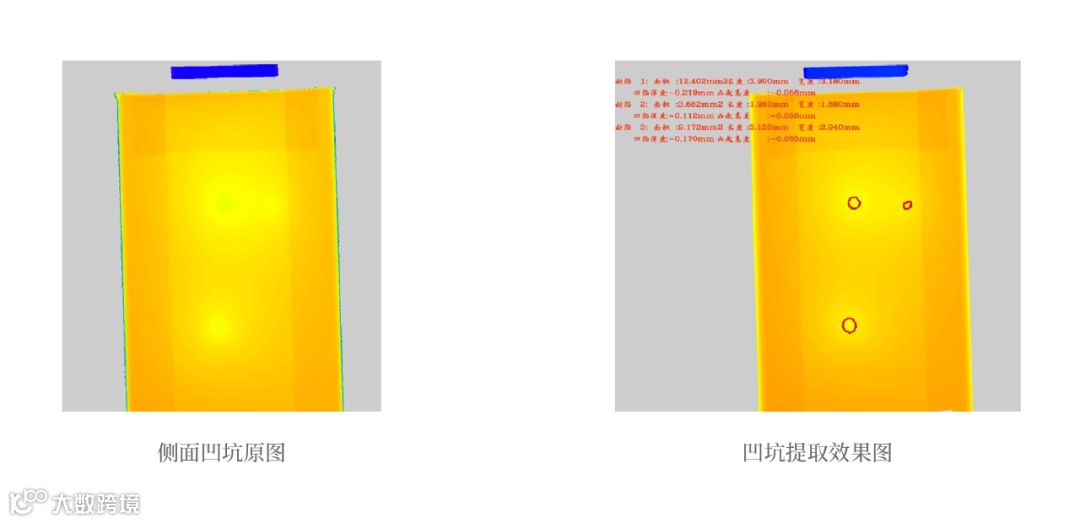

侧面凹坑数据：缺陷数3， 最小凹坑深度-0.11mm

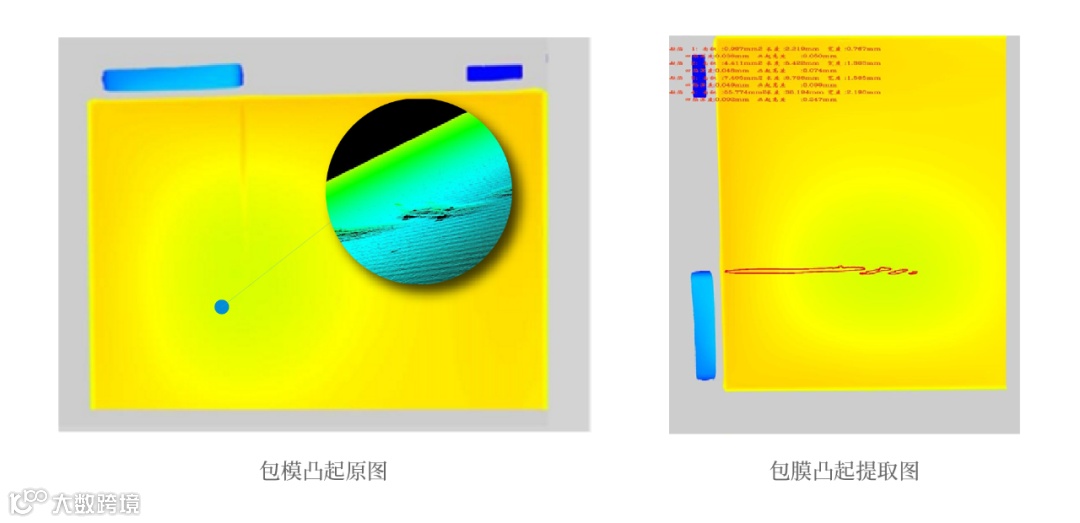

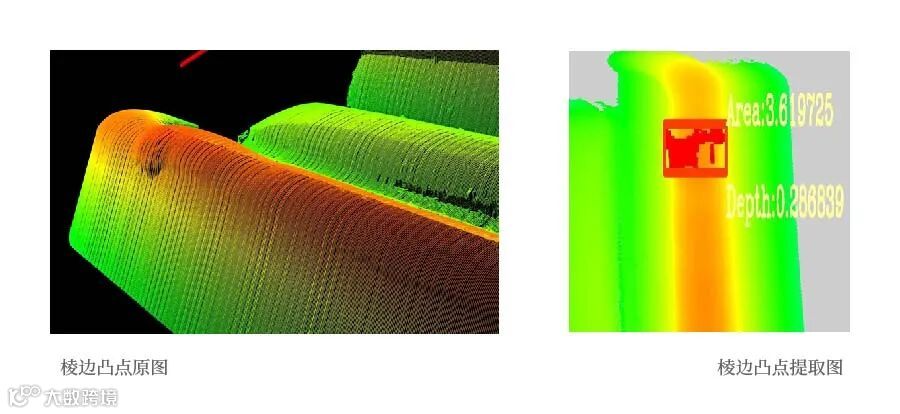

包膜凸起数据：缺陷数4，最小凸起深 度0.06mm，凸起极限提取高度 0.05mm

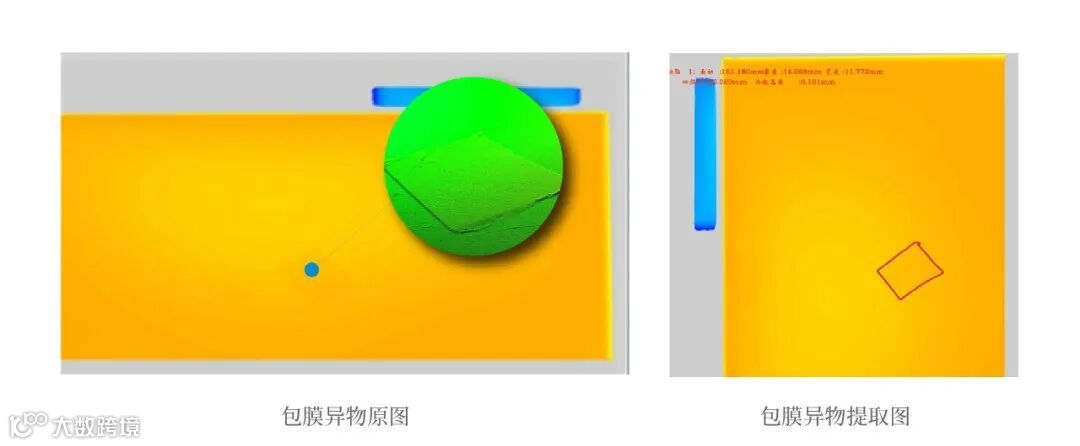

包膜异物数据：缺陷数1， 最大凸起深度0.101mm

壳体划伤数据：缺陷数5， 最大划深0.056mm，划痕极限提取深度0.05mm

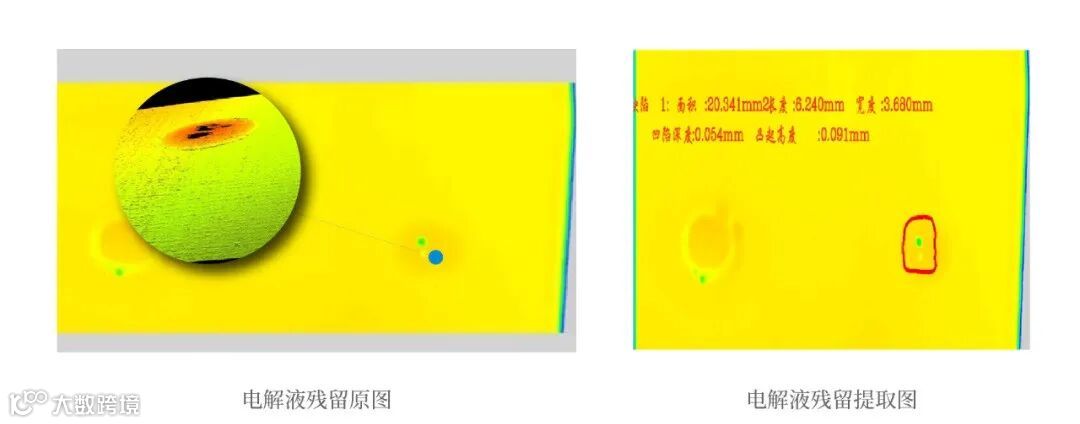

提取效果图说明：缺陷数1，最大高度0.091mm，电解液痕迹，即无高度变化无法检测，需增加2D配合使用

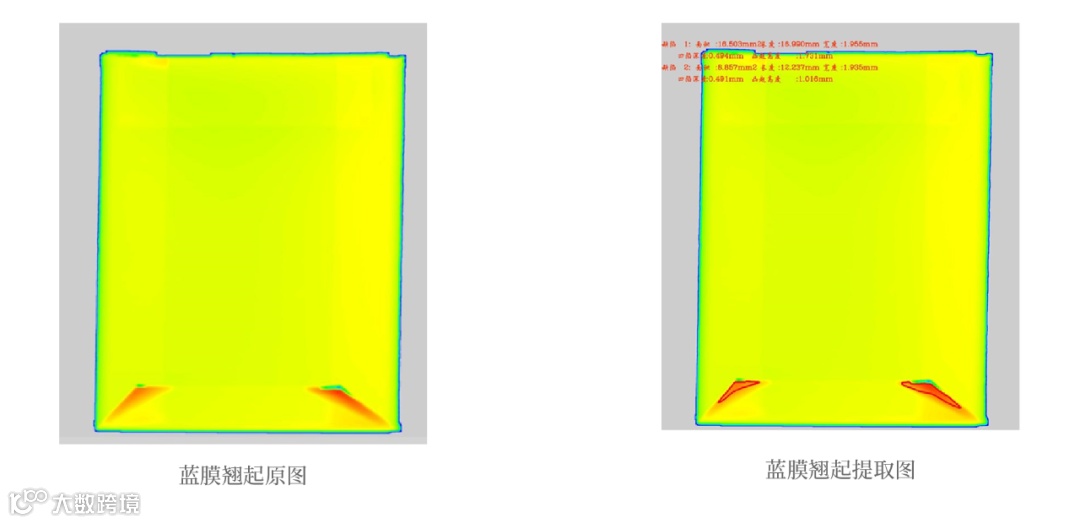

蓝膜翘起数据：缺陷数2，最大高度1.731mm

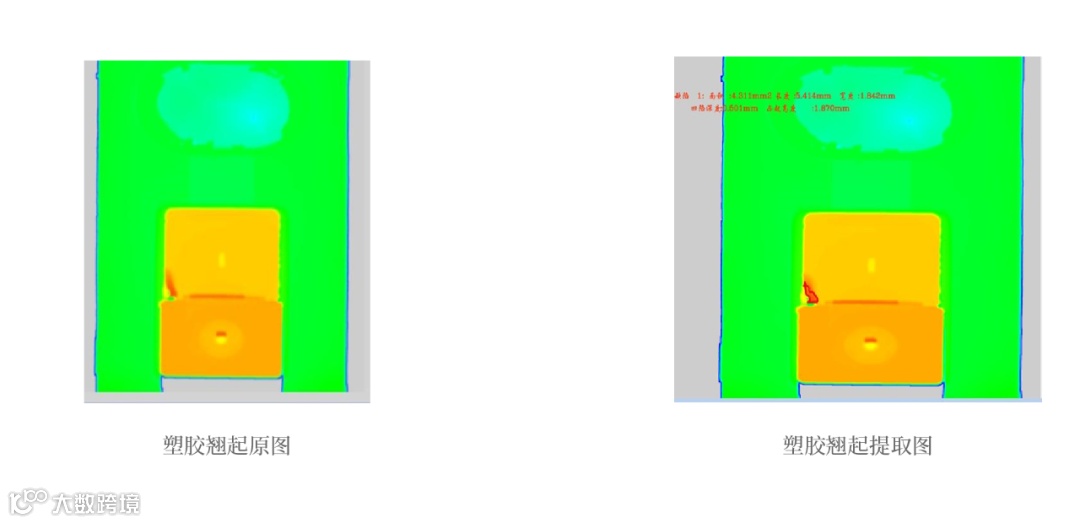

塑胶翘起数据：缺陷数1，最大高度1.870mm

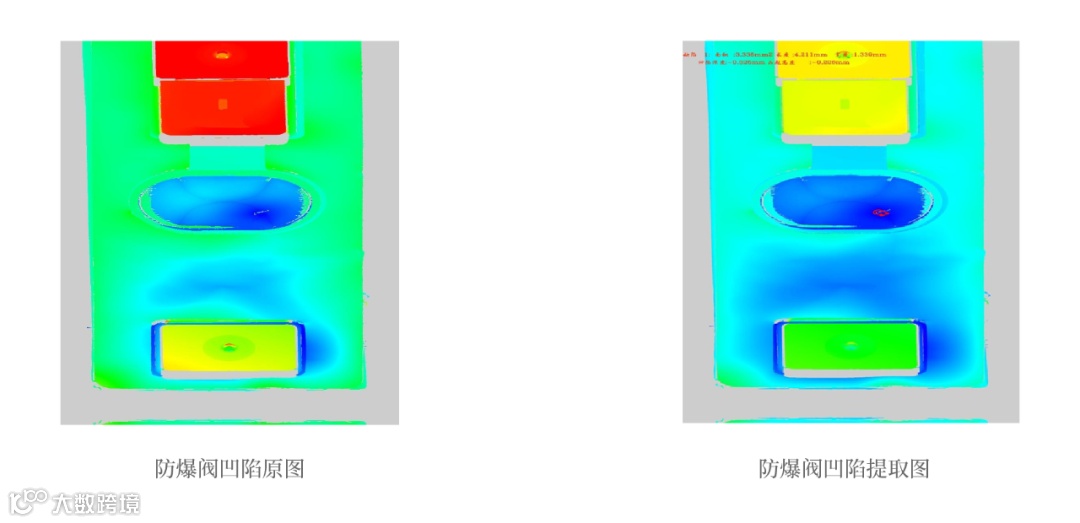

防爆阀凹陷数据：缺陷数1，最大深度-0.325mm

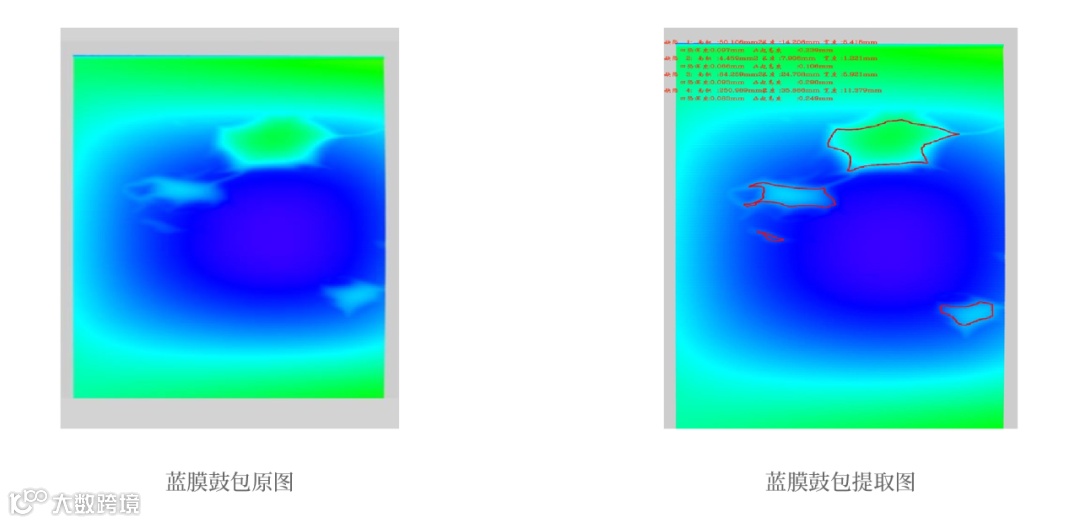

蓝膜鼓包数据：缺陷数4，最大凸起0.290mm

以上案例缺陷数值由深视智能3D视觉检测软件3DStudio在线输出。3DStudio搭配深视SR系列相机可对产品进行常规缺陷检测。

它不仅能直接进行在线缺陷检测还能对成像不理想的图片进行处理，例如点云的滤波，点云的自动补点，还配备图像的模板匹配、切割、自动拼接等功能。关于更多的3DStudio功能的具体介绍，我们下期关注吧！
