随着精密加工技术的快速发展，厂商们对产品尺寸要求也愈加严格，而平面度的检测作为一种常见的检测项目，也影响着产品质量的好坏。本期内容，深Sir就为大家分享一个SG系列点激光检测金属件平面度的应用案例，一起来看看吧。
检测需求

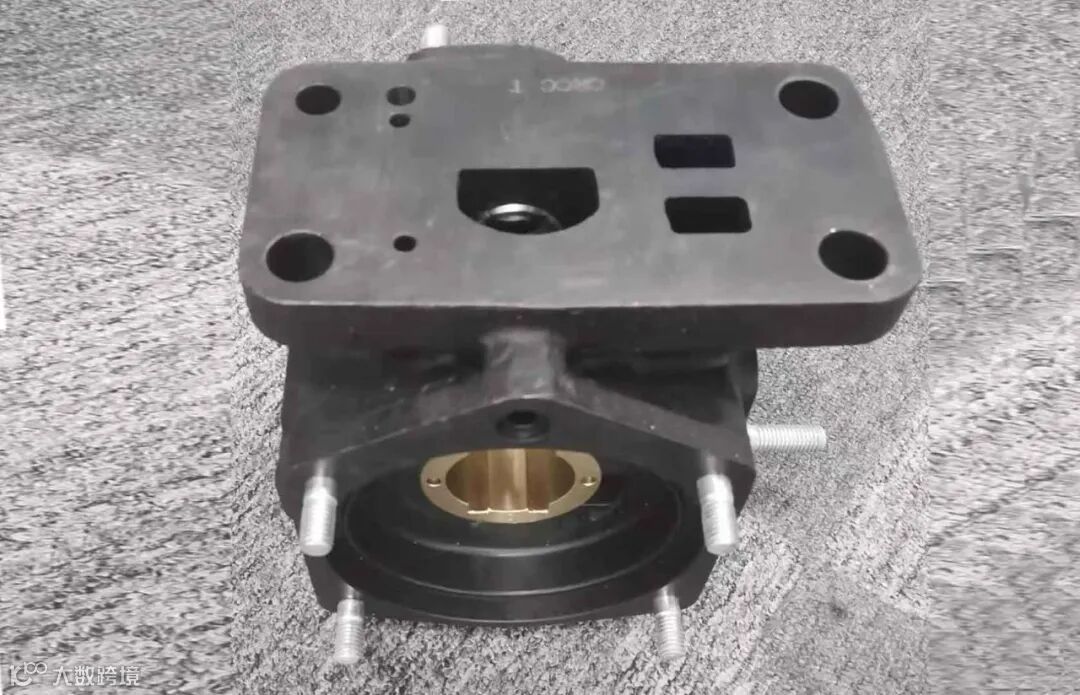

产品名称：金属件
产品尺寸：165×135×200（mm）
测量项目：平面度
测量方案
测量原理：平面度的测量可通过设定测量点，取得相应点位的XYZ坐标，并使用最小二乘法进行空间平面拟合，计算每个测量点到拟合平面的距离，其距离的最大值减去最小值即为平面度值。
测量结果：10组静态测量，每组测量10000个数据，纵向平面度重复性为1.02μm；横向平面度重复性为2.46μm。
传感器选型

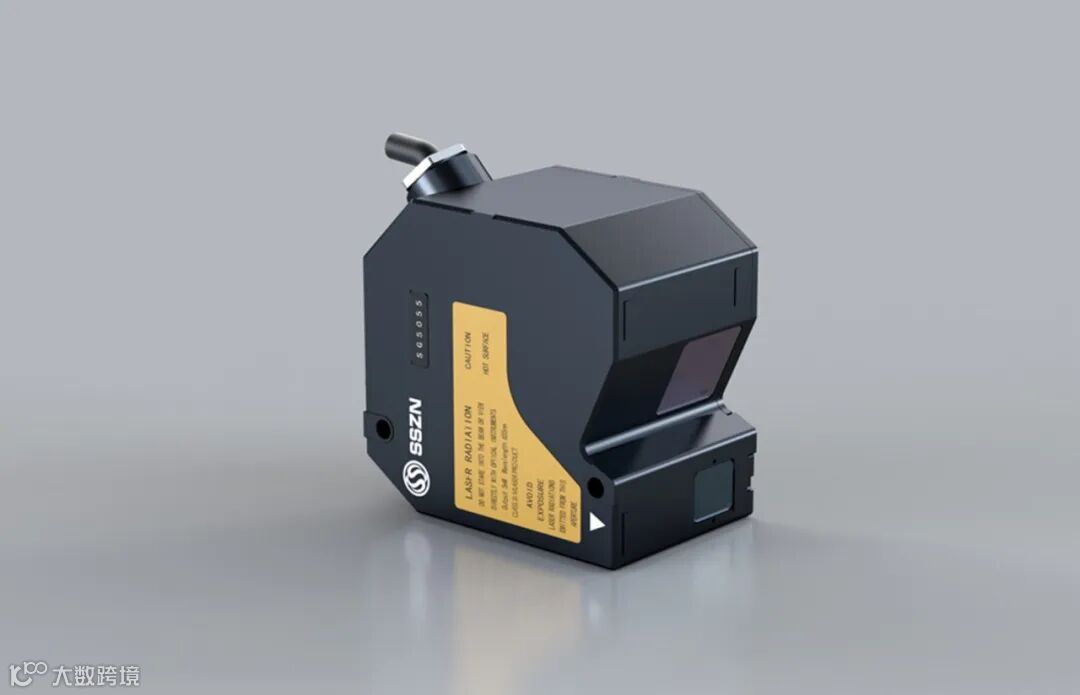

点激光: SG5055
参考距离: 50mm
测量范围: -9mm~8mm
光点直径: Φ75μm/75*400μm
重复精度: 0.025μm
线性度: ±0.02%的F.S.

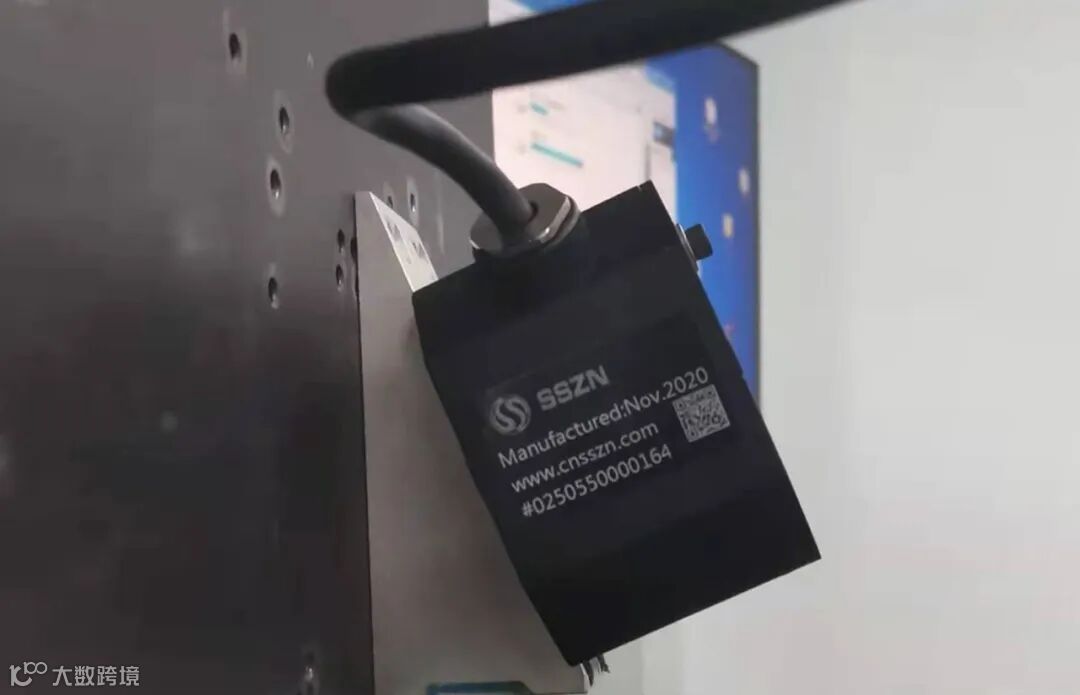

安装方式：倾斜安装
深视智能SG系列激光位移传感器拥有590kHz行业内最快的采样频率，以超高的稳定性，有效捕获移动物体的位移，并广泛应用于锂电、光伏、半导体等行业。
