导读：南京迈塔光电科技有限公司以开发、销售科研级光、电、高低温等多物理场耦合测试系统为核心业务，尤其面向二维材料的

E2 光纤耦合光电测试探针台

在光电探测器中，传统的薄膜半导体（如Si、GaN、InGaAs、InSb、HgCdTe等）一直占据着市场的主导地位，新型二维材料光探测器及其异质结构探测器（如hBN、ZnSe QDs、MAPbI3、MoS2、BP、Graphene等）的发展迎来了新的机遇。如何制备性能优越的光电探测器以及如何测量光电探测器的性能，仍存在很大的挑战和需要努力攻克的难点。

微区光电流测试是衡量光电探测器性能的重要手段，如光响应率测试、响应速度测试、光电流mapping测试等。南京迈塔光电科技有限公司研发的E2光纤耦合光电测试探针台，在常规探针台的功能上设计了适用于紫外段到中红外段的光学光路，为广大科研用户带来一站式的光电测试解决方案：

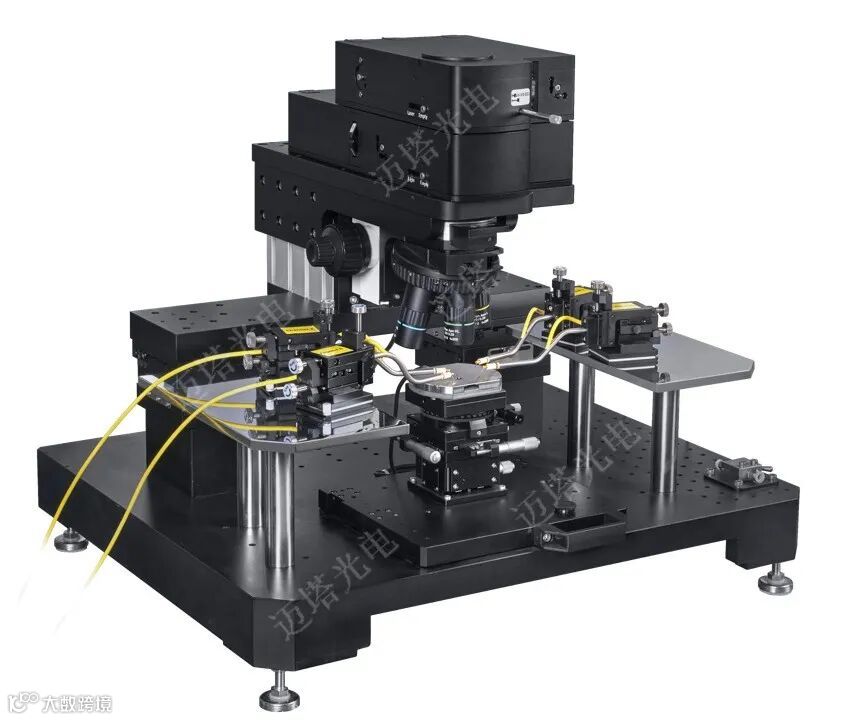

图：E2光纤耦合光电测试探针台

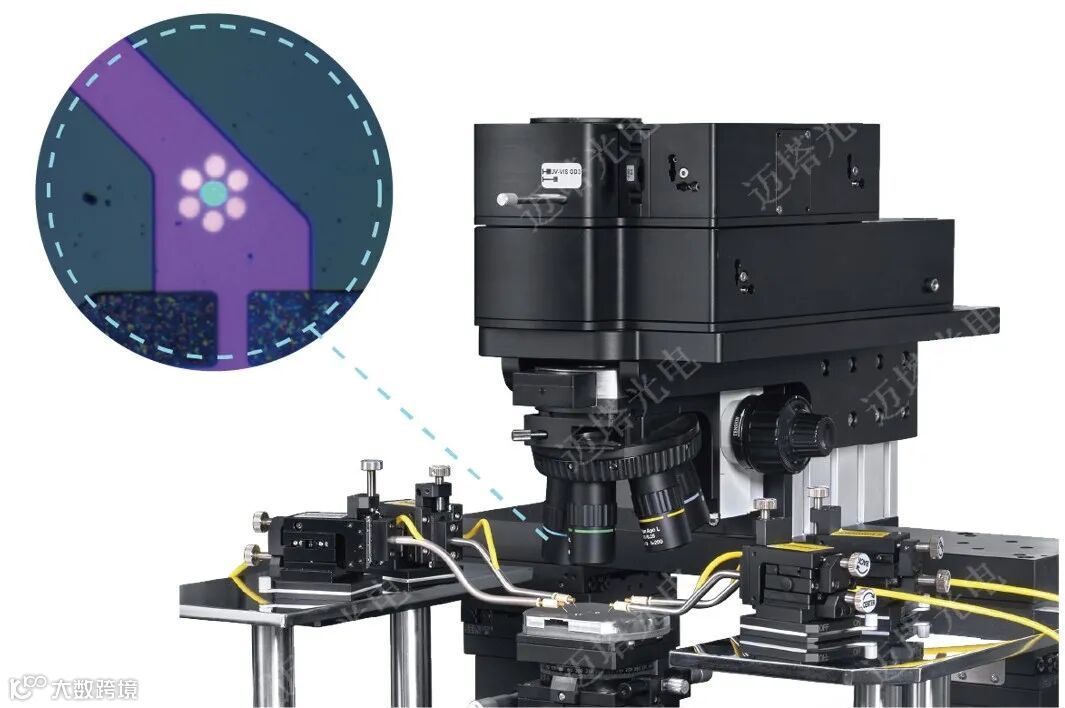

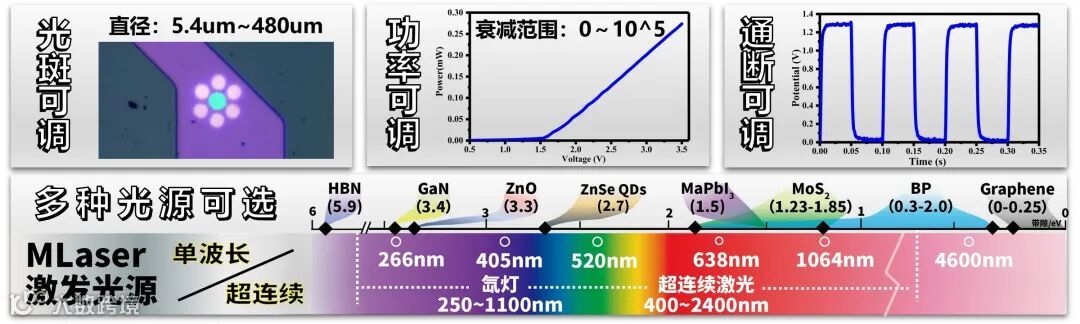

① 光斑直径可变：匀强光斑照射样品，可通过光纤指示灯标识测试位置，光斑尺寸可覆盖5.4~480um的广阔范围；

② 多种光源可选：可搭配MLaser系列激发光源，单波长和超连续光源皆有，类型包含激光器、LED、氙灯等，覆盖波段包括紫外到近红外，帮助解决二维材料光探测器及其异质结构探测器在光电测量时遇到的光源波段的选择问题；

③ 功率可调：光源出光光强的调节方式有两种，并可叠加使用，一为光路衰减，二是通过MLaser激光控制器在设备软件中自由调节，衰减范围高达五个数量级，可很好满足变功率光电测试；

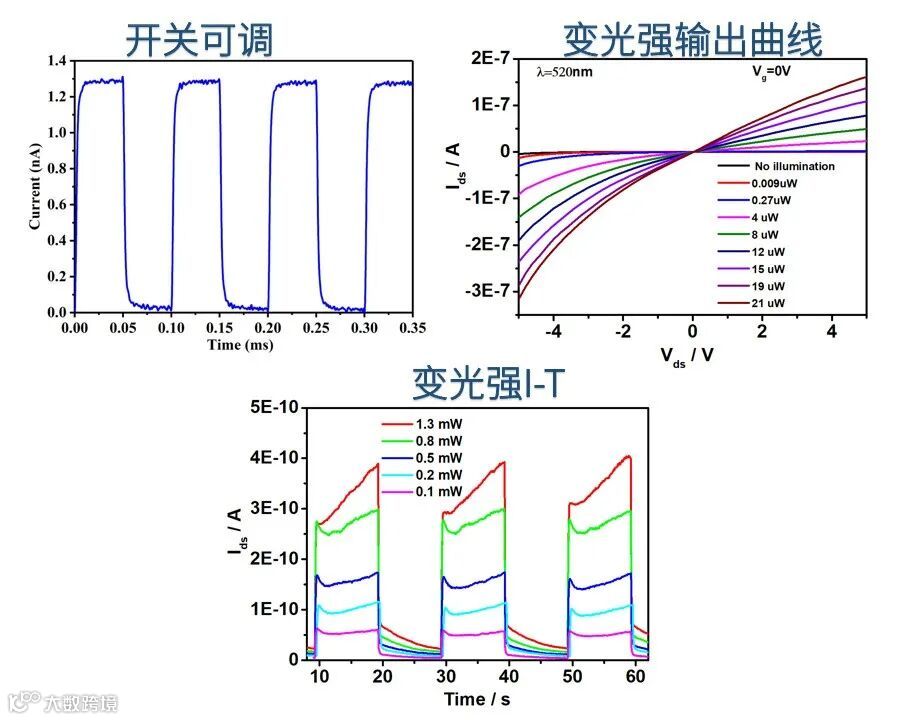

④ 开关可调：MLaser激光控制器自带调制模式，可满足IT测试需求。设备搭载低噪声光电测试系统，光电流分辨率最小1fA，电压最大200V，响应速度最小21us，高速模块小于100ns。

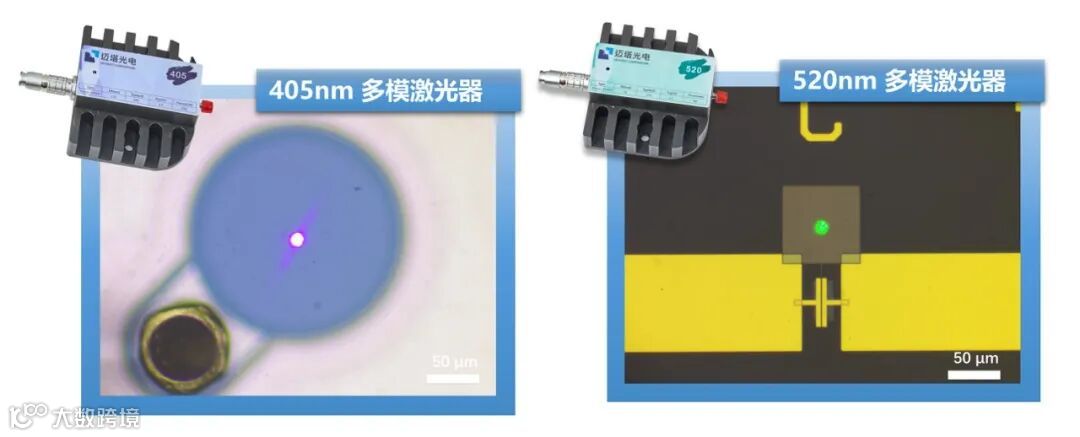

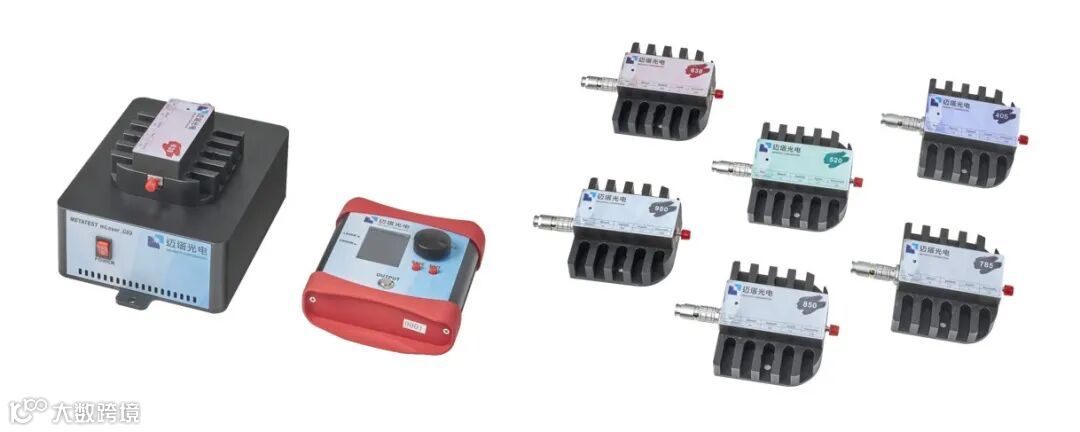

mLaser系列激光器：

宽波段可覆盖405-1550nm；上升时间小于2us

兼容多种测试光源：

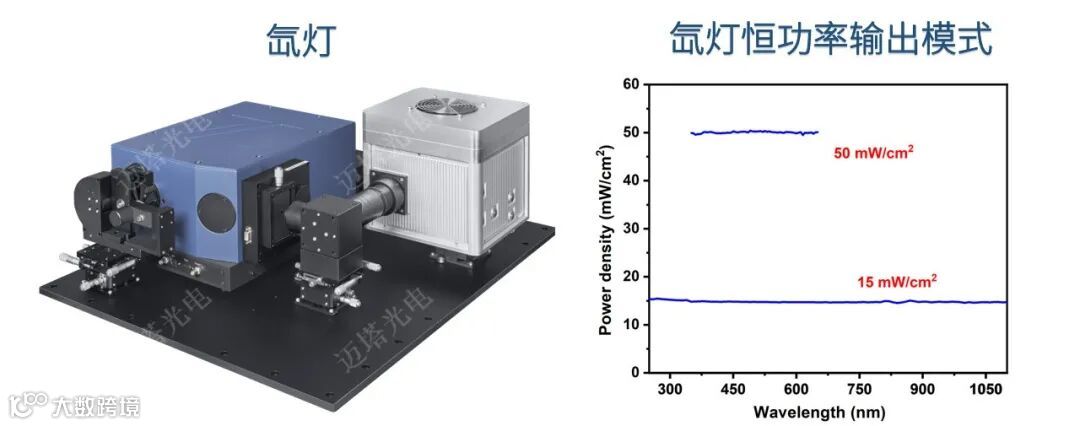

LED，激光器，氙灯，超连续激光；波长兼容200-5500nm

匀强可调光斑：

光斑直径5.4um至480um

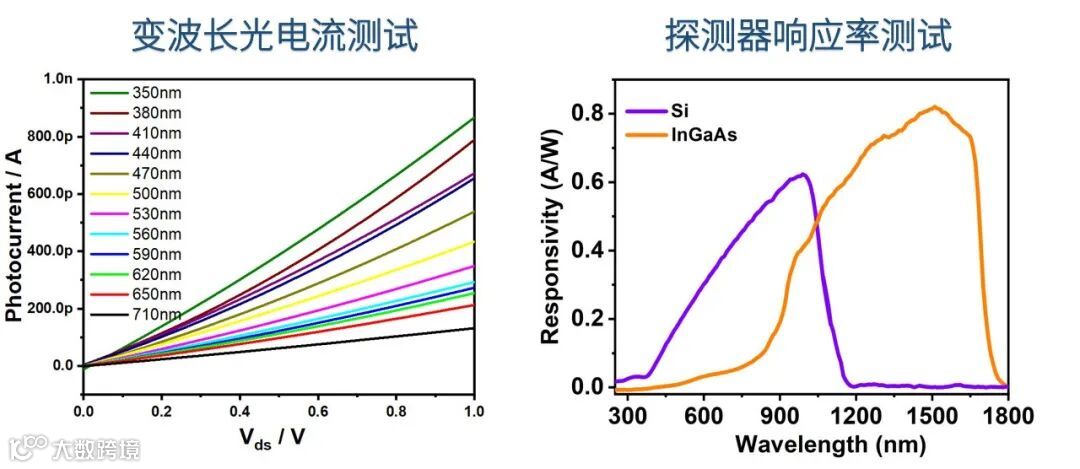

满足多种光电流测试：

搭载低噪声光电流测试模块；电流精度1fA，最大电压±200V，响应速度21us

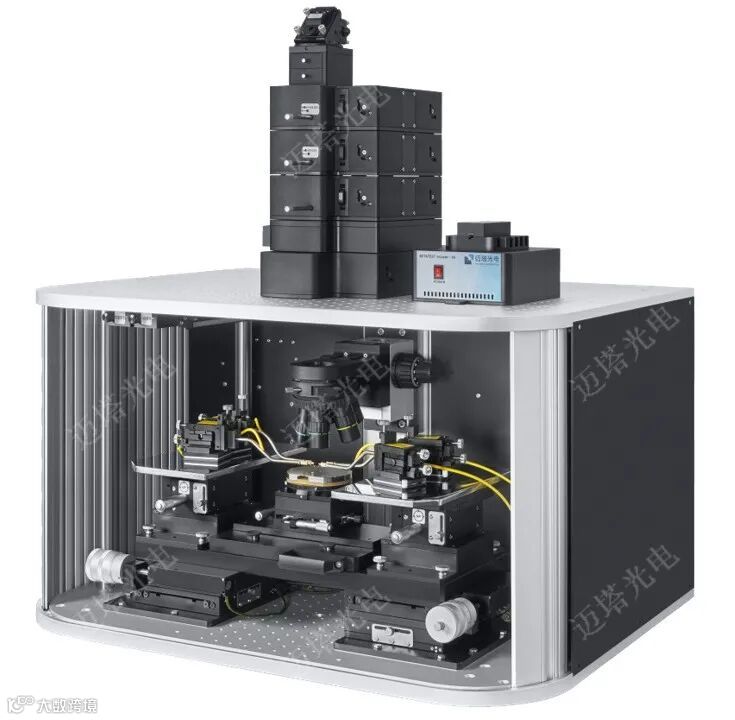

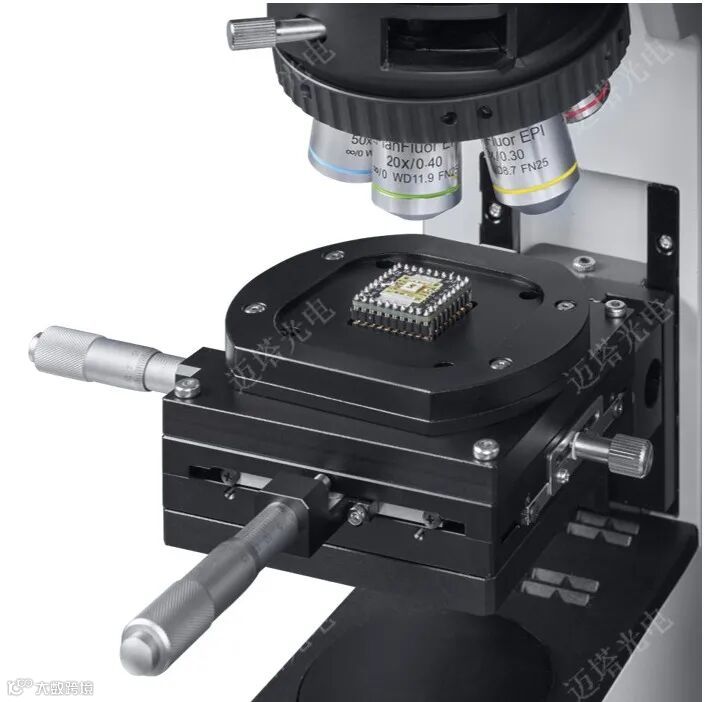

简易版探针台体：E2-EasySpec

简易版探针台体，机型轻巧，不同于探针座的接线方式，采用接线盒形式，使得测试流程更为简单，操作性强。

——其他主营设备——

E1-G 二维材料金相显微转移系统

■ 极致性价比的国产金相显微系统，成像质量优于E1-T

具体配置：

衬底载物平台	XY 方向两轴平移，行程 20mm；水平倾斜角调节±2°；绕 z 轴手动调节旋转±90°；样品台加热最高温度为150 ℃（可升级为240℃ ）；样品台带样品真空吸附功能
载玻片移动平台	XYZ方向三轴手动平移，行程25mm；快速旋转进样装置
金相显微镜	5X、20X、50X超长工作距离半复消色差物镜，工作距离均大于20cm
显微相机	1200万像素高灵敏度CMOS显微相机；提供显微相机操作软件
高稳定显微观察支架	XY 方向两轴平移，行程 50mm大范围调节显微镜观察位置
控制机箱	系统电学控制集成，控制样品台加热、吸附功能，控制显微照明亮度调节
显示器	23.8英寸1920*1080全高清专业显示器

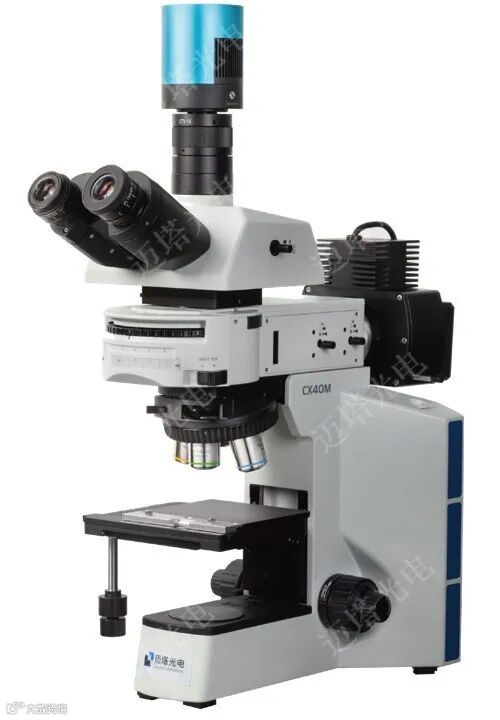

E3 材料观察显微镜

样品观察：快速切换物镜观察样品，省时高效

暗场成像：利用暗场模式清晰观察样品边界

荧光成像：高灵敏度荧光成像，快速判断二维材料层数

偏光成像：快速观察双折射物质的偏振特性

MStarter 200 光电流扫描测试显微镜

复杂光电器件测试表征：

稳态光电流/瞬态光电流/光强-IV/开关比/光响应测试等

兼容多种测试光源：

LED，激光器，氙灯等光源，激光波长覆盖200-5500nm

可变光斑照明模块：

均匀光斑直径可小于1微米，最大可到毫米级

光电流扫描：

搭载100μm行程高分辨压电平移台，可实现20nm的定位分辨率与1μm分辨率的光电流成像

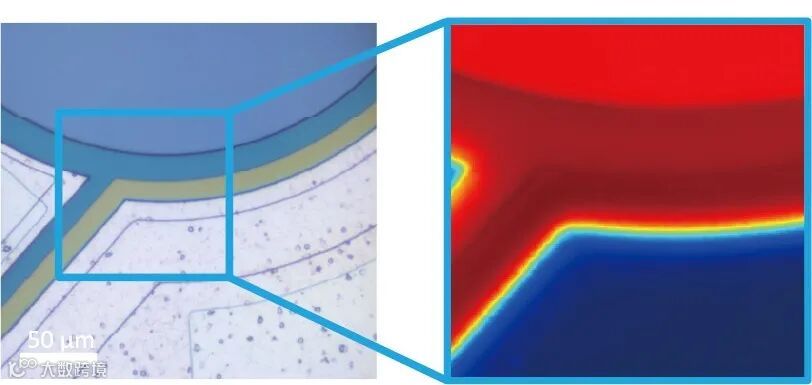

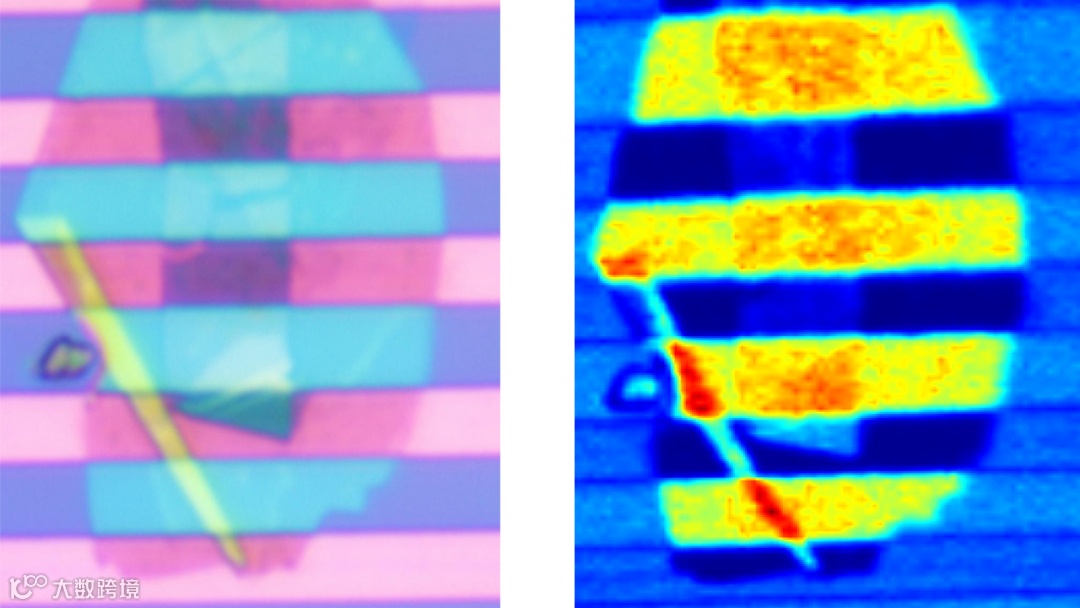

左图：样品明场；右图：光电流Mapping

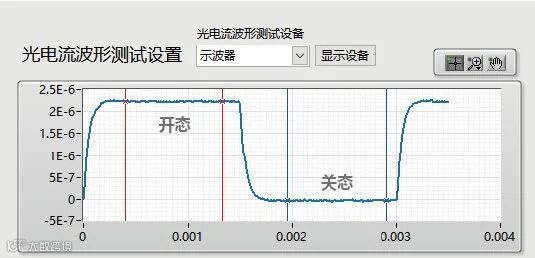

图：单点波形来自光电流Mapping

承接测试项目明细

序号	测试项目	具体测试内容
1	光电流测试	转移输出曲线；变光强转移/输出曲线
		变波长转移/输出曲线（氙灯，功率10-100mw/cm2）
		光响应率/变波长光电流谱（氙灯，功率10-100mw/cm2）
		开关比；变光强开关比；
		响应速度；开关或其他参数长时间多周期循环
		光电流Mapping *（扫描区域：100100um）**
		单点探测器成像
		光电流Mapping *（扫描区域：5050mm）**
		高速光电测试
		需电学波形控制的测试（如忆阻器类电学/光电测试等）
2	Raman 测试	Raman光谱；线偏振Raman光谱； Raman Mapping；低波数拉曼
3	PL 测试	PL光谱；线偏振PL光谱； PL Mapping
4	吸收测试	透射吸收光谱；反射光谱
5	SHG 测试	SHG光谱；SHG极化图； SHG Mapping
6	TRPL 测试	荧光寿命
7	电致发光测试	电致发光光谱；电致发光响应速度

更多详情信息，请联系我司技术顾问：

技术顾问	联系方式
唐经理	18305168108（微信）
居经理	15850777995（微信）

点击了解测试详情：

2022年测试开始接单啦！了解最新测试价格、预存优惠政策，海量优惠享不停~
