在机加工过程中，底螺孔深等尺寸对于底螺的制造和应用都具有重要的影响，因此对其进行准确的测量和控制等工序就显得尤为重要。
本期内容，深Sir就为大家分享一个点光谱测量底螺孔深的应用案例，一起来看看吧。
检测需求
产品名称：底螺
产品尺寸：8.6mm
测量项目：孔深

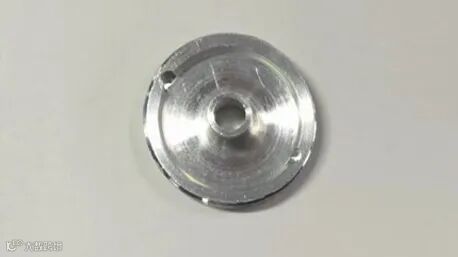

图 | 实物图
测量过程
方案采用点光谱直射测量的方式，记录从底螺底部到底螺孔深内径边缘的高度差，能够避免产生测量盲区，减小温度漂移。

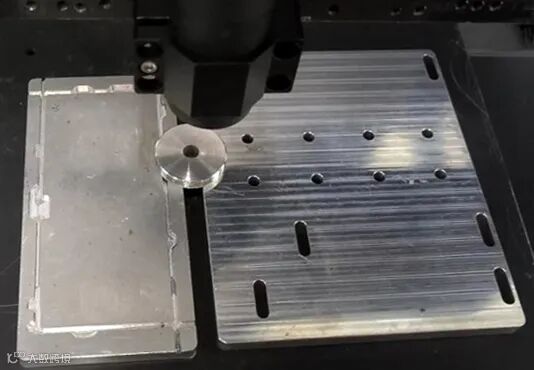

图 | 测量点（底部）

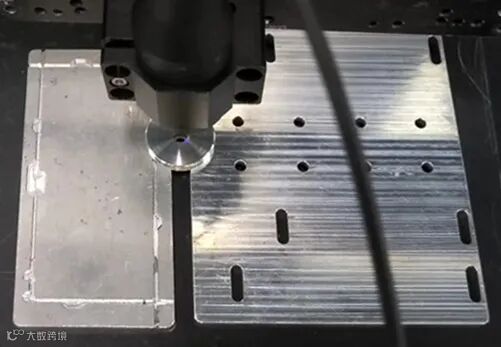

图 | 测量点（孔深内径）

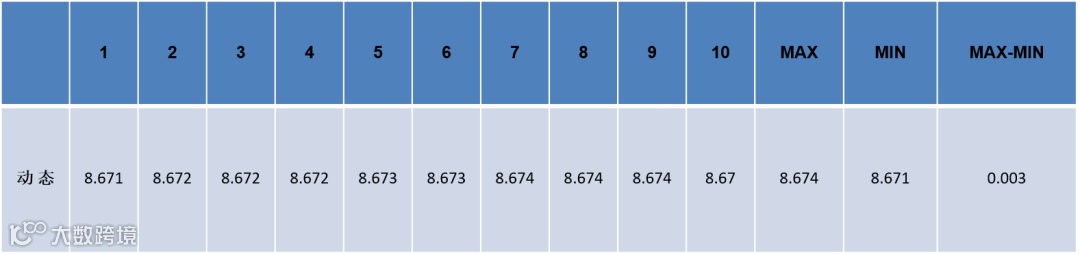

图 | 测量结果（单位:mm）
数据说明：使用SC10015进行10次动态测量，高度差重复性为0.003mm。
传感器选型

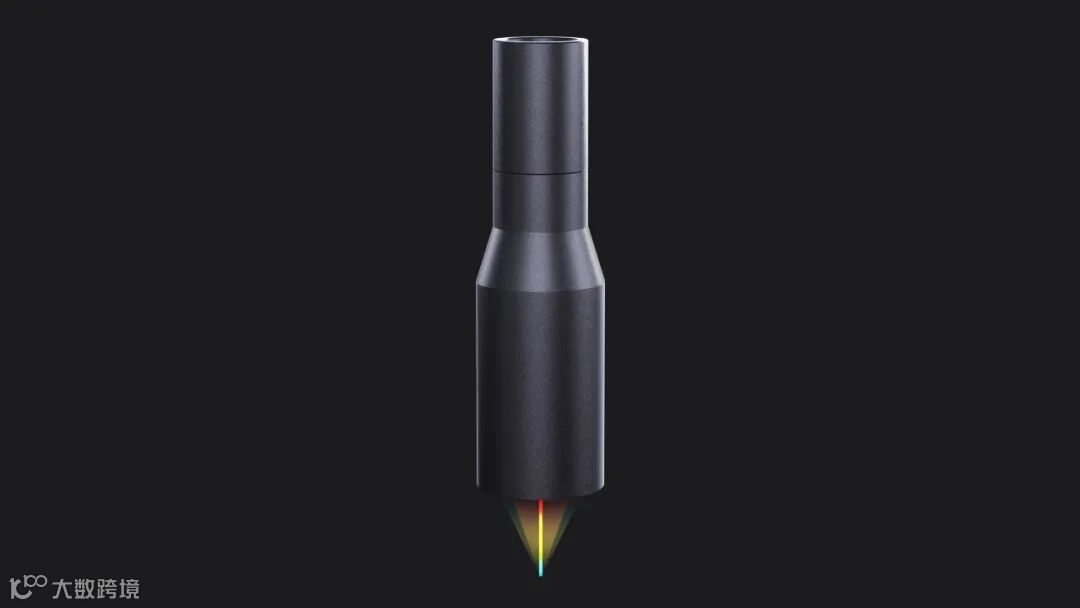

点光谱型号: SC10015
光斑大小: 19.2μm/40.3μm
测量范围: 10mm
角度特性: ±15°
数值孔径: 0.26
工作距离: 40mm
轴向分辨率: 0.012μm
直线性: ±0.01%的F.S

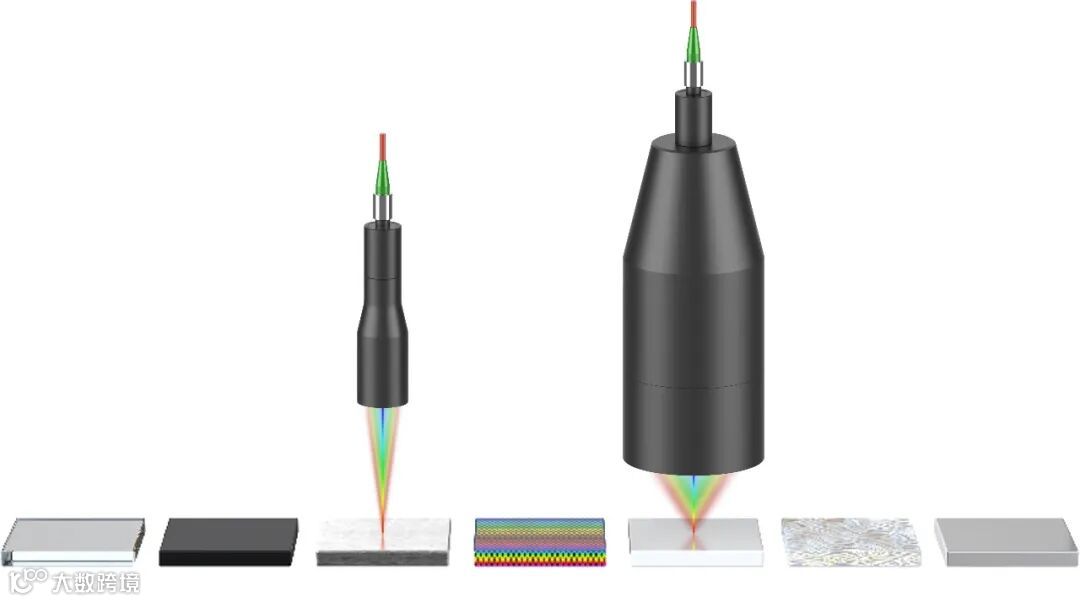

深视智能光谱共焦位移传感器适用于各种材质产品的检测，拥有优越的测量精度和稳定性，为客户解决不同的检测难题，助力企业精密测量与降本增效。
