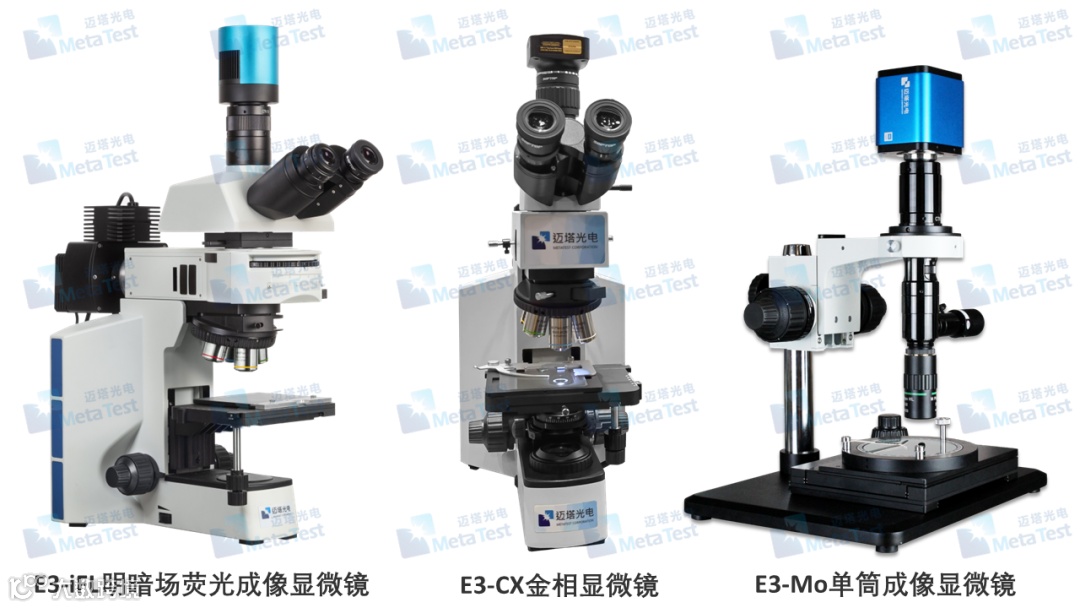

| 主要配置 |
特点 |
|
| E3-iFL明暗场荧光成像显微镜 | 大功率白光、450nm蓝光LED，功能快速切换转轮，偏振片 | 明场、暗场、荧光、偏光成像四种功能集一体；弱光长时间曝光 |
| E3-CX金相显微镜 | 1200万像素相机，透反射机架，5/10/20/50/100倍物镜 | 明场清晰成像，提供相机软件，支持测量样品尺寸及角度等功能 |
E3-Mo单筒成像显微镜 （连续变倍） |
显微镜移动；X-Y方向25mm移动行程；调焦支架 | 可以固定在光学防震平台、面包板等带有螺纹孔的台面 |
| 样品移动；移动范围75×55mm，360度旋转；调焦支架； | 快速观察、多角度。大视场下可观察最大18mm宽的样品 | |
| 侧面观察：环形光源搭配及透镜；调焦支架 | 支持调整前后上下距离。调焦支架背面打孔，可固定在各类台面 |
E3-iFL 明暗场荧光成像显微镜（偏光）
-

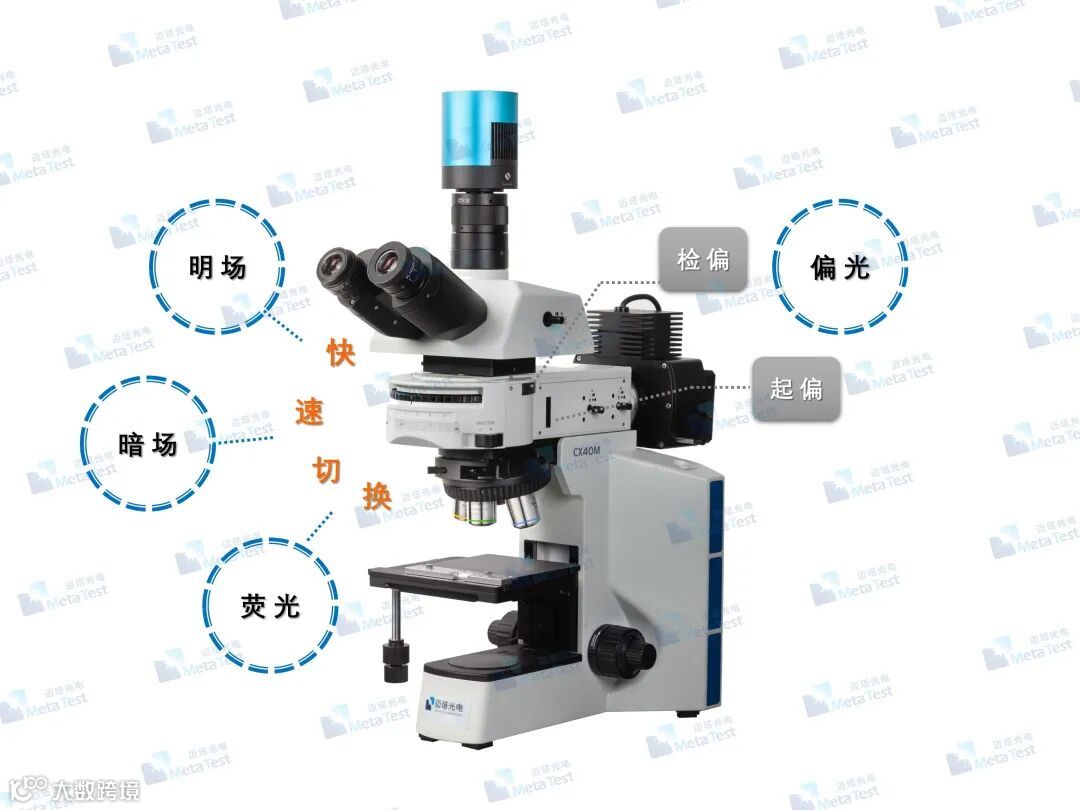

功能示意图：
-

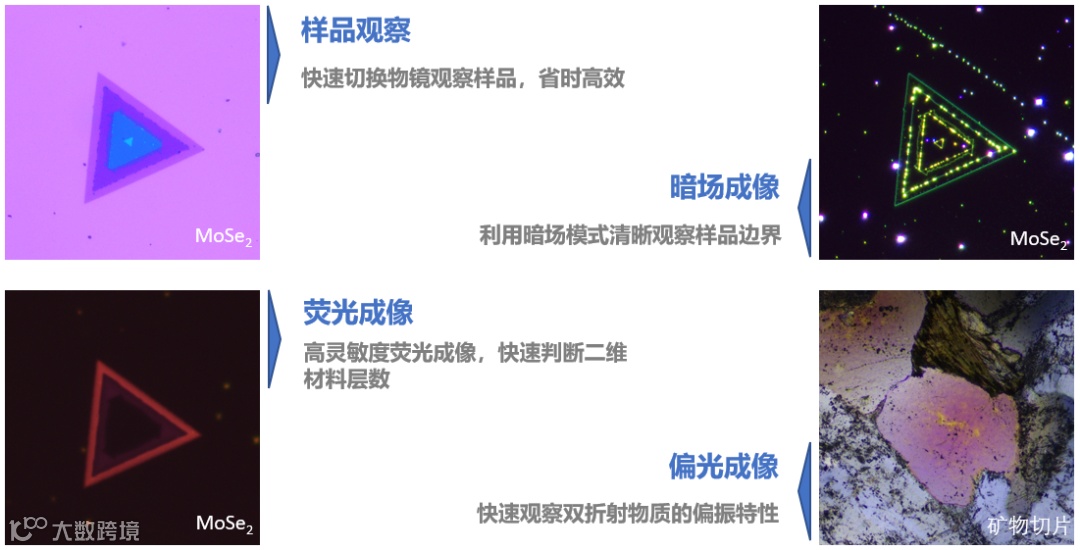

成像功能简介：

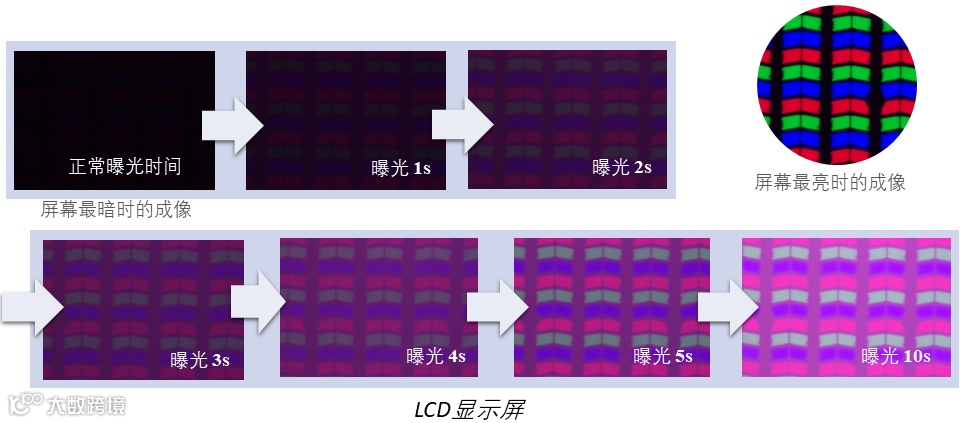

弱光成像功能：
详细介绍请看：迈塔光电新产品|E3-iFL 明暗场荧光成像显微镜（偏光）

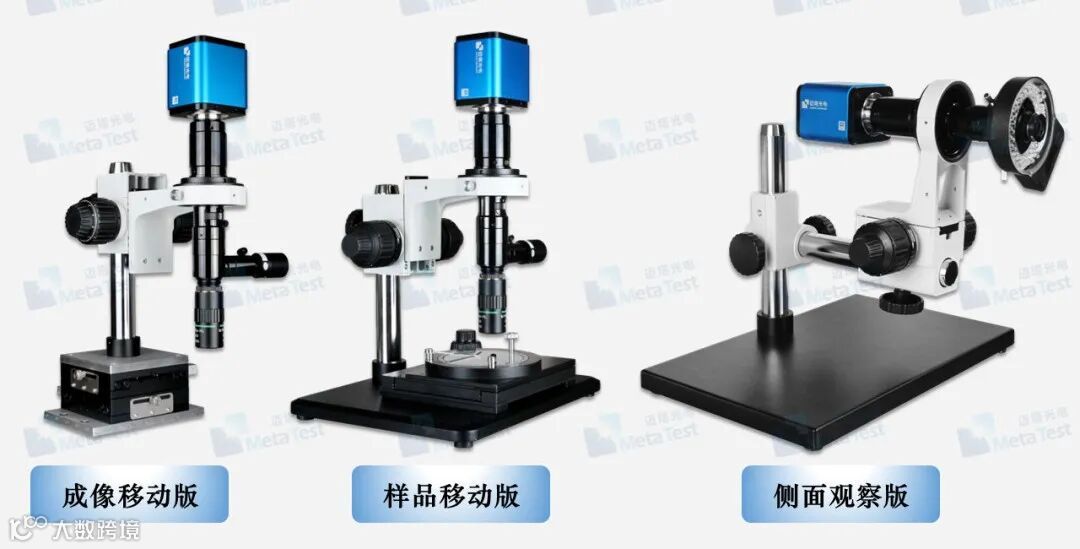

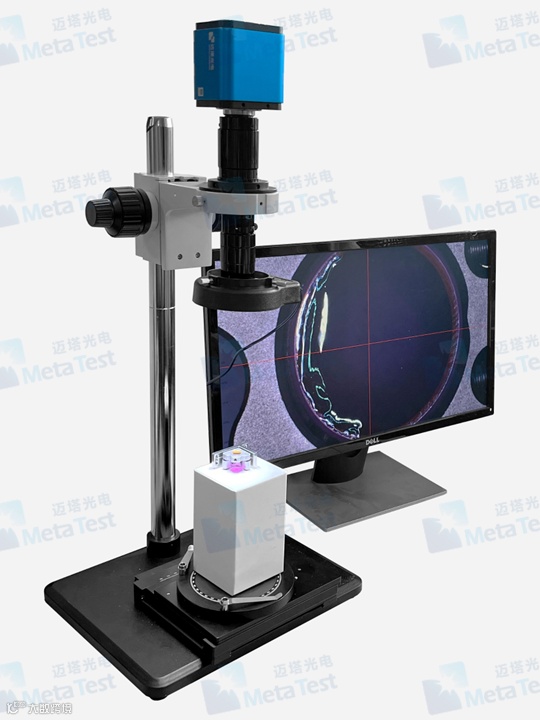

E3-Mo单筒成像显微镜，分为成像移动、样品移动、侧面观察三个版本。成像移动版可以固定在光学防震平台、面包板等带有螺纹孔的台面，操作方便、使用场景灵活。样品移动版，带大行程XY方向移动和360度旋转功能的样品台，快速观察、多角度、适用范围广。侧面观察版，让视野离开平面，支持变焦，以及调整前后上下距离，调焦支架背面支持打孔固定。
该单筒显微镜的显微成像光路包含了连续可调变倍单筒，可调光同轴照明系统，变倍比1：6.5，变倍范围0.7X-4.5X，标准工作距离90mm，，综合最大放大倍率850~900倍（20X），以及1920*1080高灵敏度CMOS显微相机。相机自带存储功能和WIFI传输功能，可通过HDMI数据线直连显示器观察图像。
其中，成像移动和样品移动版本标配物镜为95mm超长工作距离20倍物镜，侧面观察版本标配透镜（可选2X/5X/20X物镜）
整体放大倍数公式：
放大倍数=物镜倍数*单筒变倍系数（0.7~4.5）*显微相机数字放大
在此基础上，我们针对广大客户的使用需求，增加了两个升级项：
① 物镜和透镜倍数可选，满足多种观察需求，例如：大视场观察，最大视场范围可达18mm（0.5X透镜）；
② 电动控制功能：电动X/Y两轴精密位移平台及控制器，电动调焦支架。
设备详情：
E3-MO单筒成像显微镜——大视场观察
-

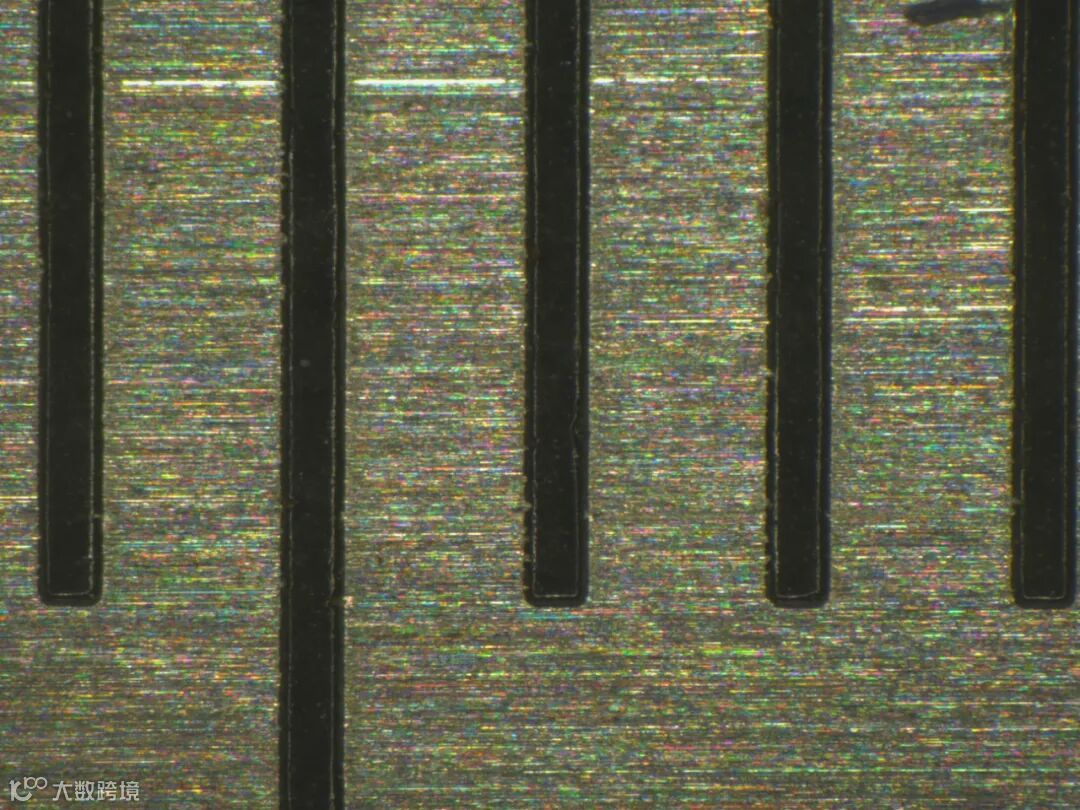

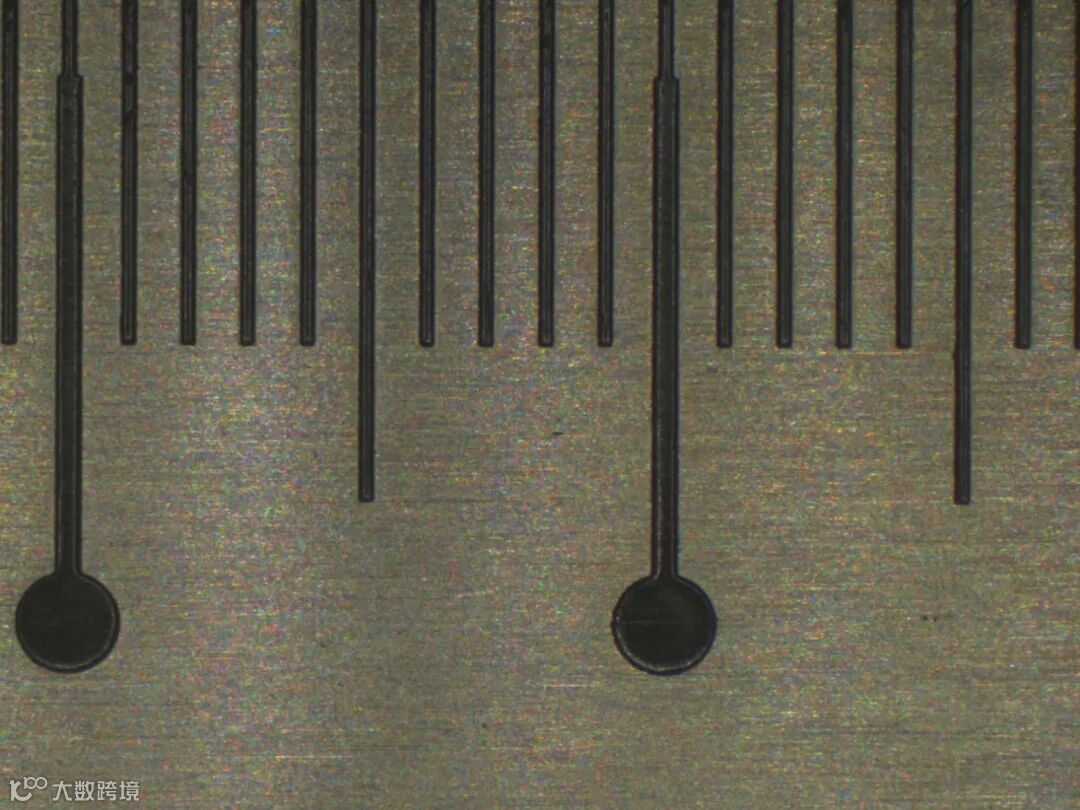

标准视场下的样品观察：

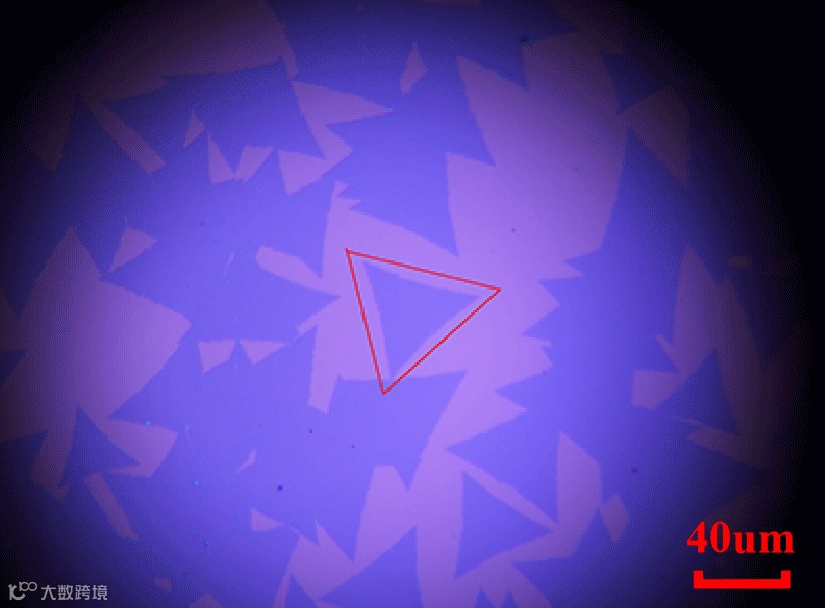

5X物镜（MoS2）
20X物镜（MoS2）
-

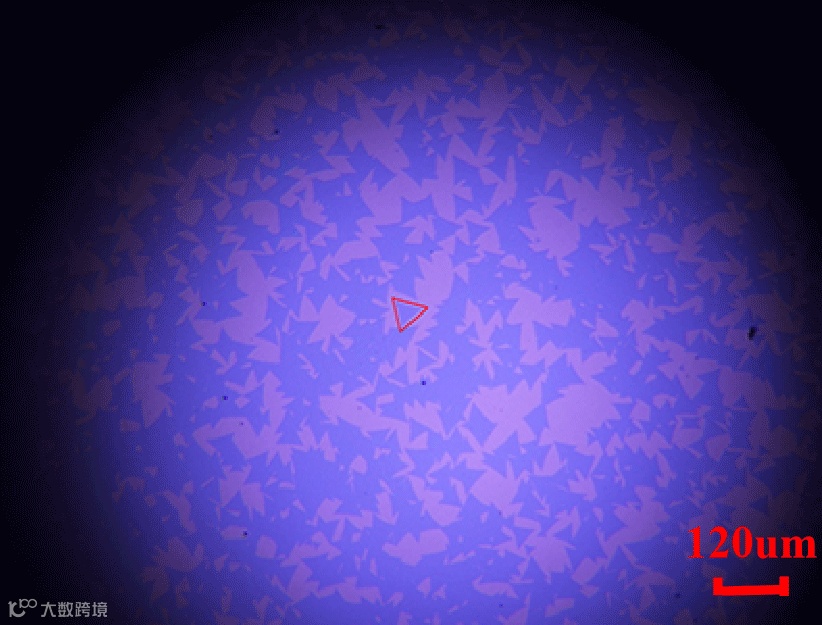

大视场下的样品观察：

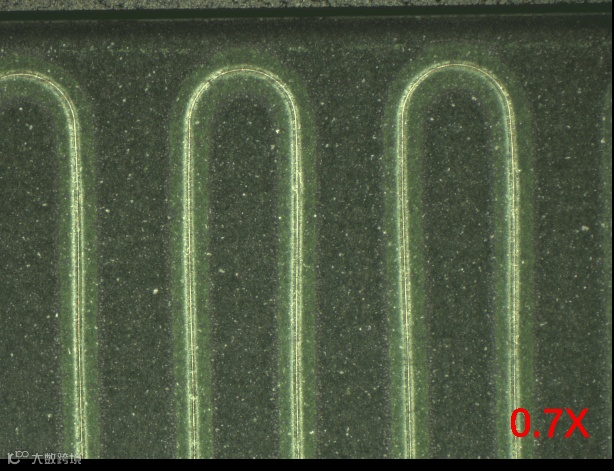

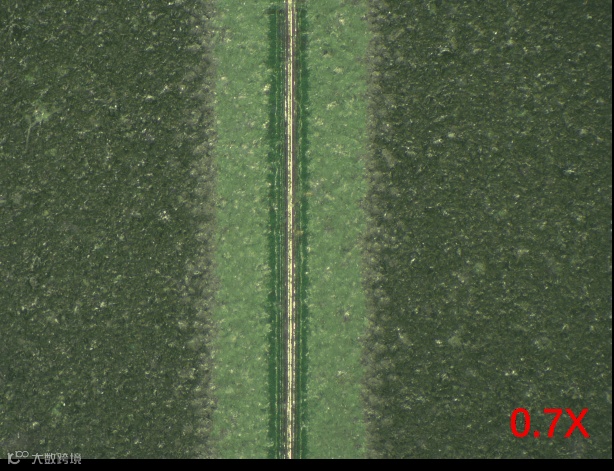

2X透镜（太阳能芯片）
| E3-iFL明暗场荧光成像显微镜 | E3-CX金相显微镜 | |
| 物镜 | 可调心五孔转换器，平平场无限远半复消色差明暗场金相物镜（5X、10X、20X、50X，100X） | 可调心五孔转换器，长工作距离5X，20X，50X半复消色差物镜 |
| 照明系统 |
大功率5W白光LED，大功率5W 450nm蓝光LED，可插拔偏光显微成像用起偏器和检偏器 | 上照明：大功率5W白色LED灯箱，可调光 下照明（透射）：大功率5W暖光LED灯箱，可调光 |
| 目镜筒 |
30°倾斜，瞳距调节：54mm-75mm，单边适度调节：±5屈光度，三档分光比R:T=100:0 |
|
| 落射照明系统 |
采用柯拉照明系统，带视场光阑、孔径光阑；视场与孔径光阑采用拉杆装置，中心可调, 能灵活调节照明范围的大小 | 金相反射照明器，明场落射照明器，带视场光阑，孔径光阑调节功能 |
| 调焦系统 |
国产显微镜调焦支架，调节行程30mm，精度1um |
|
| 样品台 |
双层机械移动平台：低手位X、Y方向同轴调节；平台面积175×145mm，移动范围：76mm×42mm |
|
| 相机 |
荧光成像制冷显微相机，830万像高灵敏度CMOS传感器，曝光时间10ms—5min，TE冷却结构，工作温度最低-10度 | 1200万像素高灵敏度CMOS传感器，曝光时间0.1ms~ 15s，自动白平衡；提供显微相机操作软件 |
| 选配项目 |
①385nm荧光成像：385nmLED照明光源，385nm荧光滤光片组，光谱范围425nm-1100nm； ②Olympus 100倍明暗场半复消色差物镜（WD：1mm，NA：0.9） |
/ |
E3-MO单筒成像显微镜 （成像移动） |
E3-MO单筒成像显微镜 （样品移动） |
E3-MO单筒成像显微镜 （侧面观察） |
|
| 物镜 | 连续可调变倍单筒，可调光同轴照明系统，变倍比1：6.5，变倍范围0.7X-4.5X，综合最大放大倍率850~900X，95mm超长工作距离20倍物镜 |
连续可调变倍单筒，可调光同轴照明系统，变倍比1：6.5，变倍范围0.7X-4.5X，0.5倍透镜（170mm工作距离）或2X透镜（39mm工作距离） | |
| 照明系统 |
1W LED照明均匀，可调光 |
环形照明系统，高亮度单颗1W LED，照明均匀，可调光 | |
| 调焦系统 |
立柱式支架操作性强，调节行程30mm，精度1um；沿XY方向25mm行程 | 立柱式支架操作性强，调节行程30mm，精度1um | 立柱式支架操作性强，调节行程30mm，精度1um。背面可打孔固定于光学防震平台/面包板上，或提供支架转接 |
| 样品台 |
无（可固定在光学平台等使用） | 可旋转XY移动平台：平台尺寸185×155mm,移动范围75×55mm，圆盘360度可旋转 | / |
| 相机 |
1920x1080高灵敏度CMOS传感器，支持HDMI相机直接输出到显示器（本设备不附带电脑）；自动白平衡；支持WIFI数据传输；提供显微相机操作软件，支持电脑控制，可软件测量显微样品尺寸及角度；提供相机操作软件 | ||
| 选配项目 |
① 大视场观察：1. 0.5X透镜，最大视场范围18mm，工作距离170mm；2. 2X透镜，最大视场范围4.2mm，工作距离39mm；2. 环形照明系统，高亮度单颗1W LED，照明均匀，可调光；3. 超长支杆，长度大于50cm； ②电动控制功能：电动X/Y两轴精密位移平台及控制器，电动调焦支架，提供控制软件。 |
95mm超长工作距离2X，5X，20X半复消色差物镜 | |
*具体参数以报价文件为准
