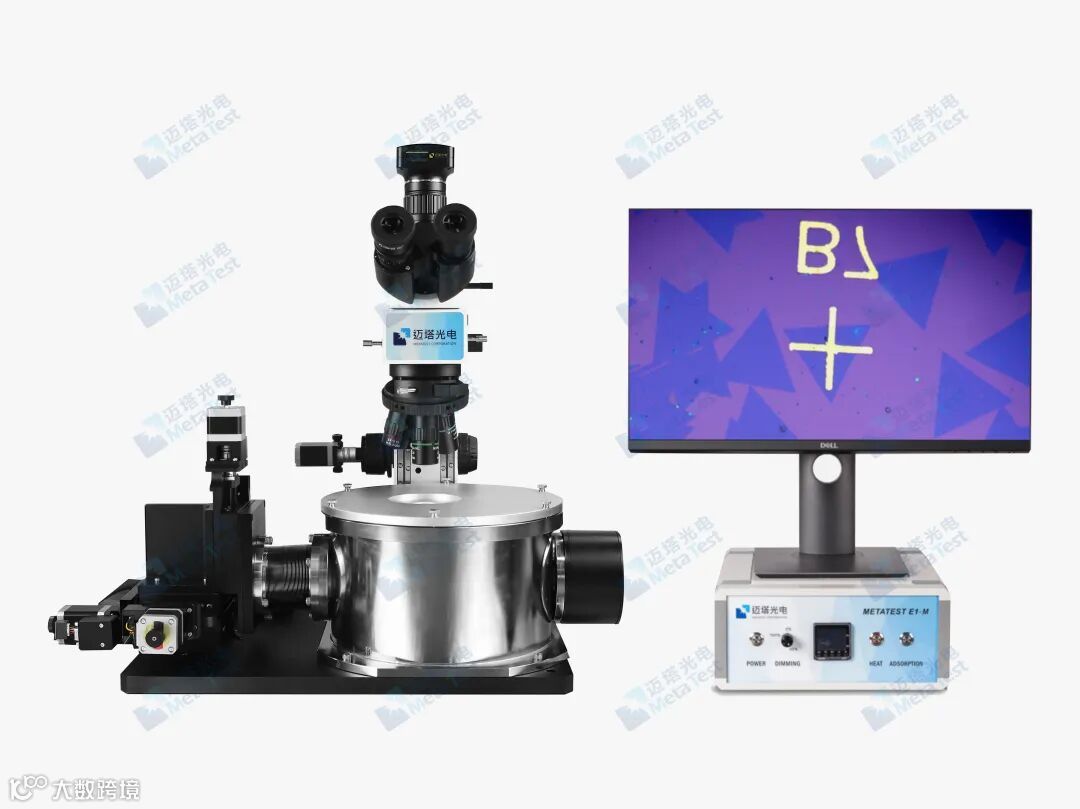

E1-Vac二维材料真空转移系统是真空转移的商用解决方案，适用于石墨烯，硫化钼，黑磷等单层材料精确定点转移，以及多层范德华异质结的制备。
由于在制备多层异质结结构的二维半导体材料晶体管的过程中，需要将一层二维材料转移到另一层二维材料上。在常规的大气环境中进行转移操作时，难免会遇到转移后两层材料中含有少量气泡的问题；并且，某些二维材料会受到空气中水和氧的影响，使得材料本身的性能下降。两者使得器件性能大大下降。
E1-Vac真空二维材料转移系统通过集成超低真空环境，超长工作距离物镜，全电动、高精度微操模块，原位高精度升/降温模块等来实现真空环境下的材料转移工艺流程，解决材料转移的重点问题：
-
-
-
七轴电动控制，可满足真空条件下异质结XYZ-R对准需求
|
|
真空腔体直径290mm，高度183mm；无油机械涡旋泵；微型精密电阻真空计；电磁截止阀
|
衬底载物平台
|
X/Y两轴电动可调位移滑台，行程15 mm，分辨率0.5μm；绕z轴电动旋转台，定位精度0.01°；绕X轴和Y轴倾斜台，倾斜角度±2°
|
衬底载物平台加热系统
|
最高加热温度为150℃，升温速度可控，最低0.01℃/s，全温度范围最大约1℃/s
|
载玻片移动平台 |
Y/Z两轴电动可调位移滑台，行程13mm,定位分辨率0.5μm；X轴电动减速位移滑台，行程13mm，定位分辨率0.5μm
|
|
|
5孔物镜转盘，安装5x，20x，50x半复消色差物镜，工作距离分别为45mm，31mm，20mm
|
|
|
1200万像素USB3.0超高清CMOS显微相机；提供显微相机操作软件
|
|
|
Z轴电动升降滑台，调节物镜聚焦位置，行程20mm，定位精度0.5μm
|
|
|
包括电源、显微镜LED控制、背光LED控制、温度控制、真空开关控制，工作电压220V，最大输出功率1050W
|
|
|
i5处理器，8G内存，1T硬盘，23.8英寸高清显示器
|
|
|
|
X/Y 两轴电动可调位移滑台，行程15 mm，分辨率0.5μm，两轴移动最大速度2mm/s，最小速度2 μm/s；绕z轴电动旋转台，最大移动速度±2.4°/s，最小移动速度±0.1°/s，定位精度0.01°，兼具连续旋转功能和单步旋转功能，尤其适用于堆叠形成双层扭曲石墨烯及其他需要精确控制堆叠方向的各类扭曲、错位异质结二维器件；水平手动倾斜角调节±2°。
载物平台加热最高温度为150℃，有效加热面积直径20mm，使用高精度PID温度控制器，分辨率0.01℃，升温速度可控，最低0.01℃/s，全温度范围最大约1℃/s。实时显示平台实际温度，带加热开关。
Y/Z两轴电动可调位移滑台，行程13mm，定位分辨率0.5μm，两轴最大移动速度2mm/s，最小速度2μm/s；X轴电动减速位移滑台，行程13mm，定位分辨率0.5μm，电动位移最大速度2mm/s，最小速度2μm/s；速度多档可选，兼具连续行进功能和单步行进功能，适用于异质结慢速贴合；具有手动快速旋转进样装置。
Z 轴电动升降滑台，用于真空状态下，原位调节物镜聚焦位置，便于观察转移过程中不同位置样品，行程20mm，定位精度0.5μm，电动位移最大速度350 μm/s，最小速度10μm/s。

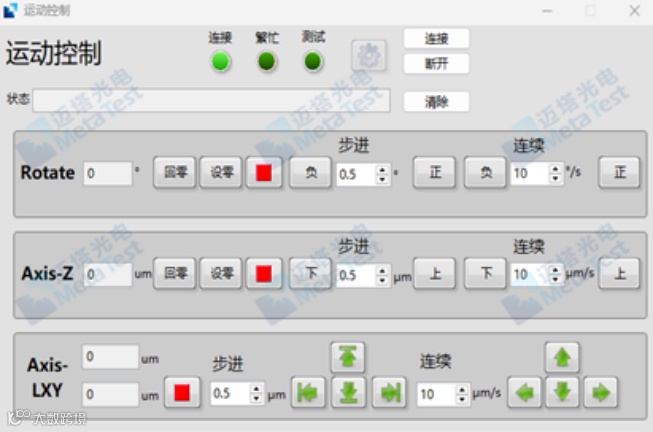

E1-Vac 的所有电动位移滑台均可通过操纵手柄和电脑端软件进行速度设置及运动控制，软件同时可对照片进行旋转及透明化处理，极大方便了样品的查找及精确转移。

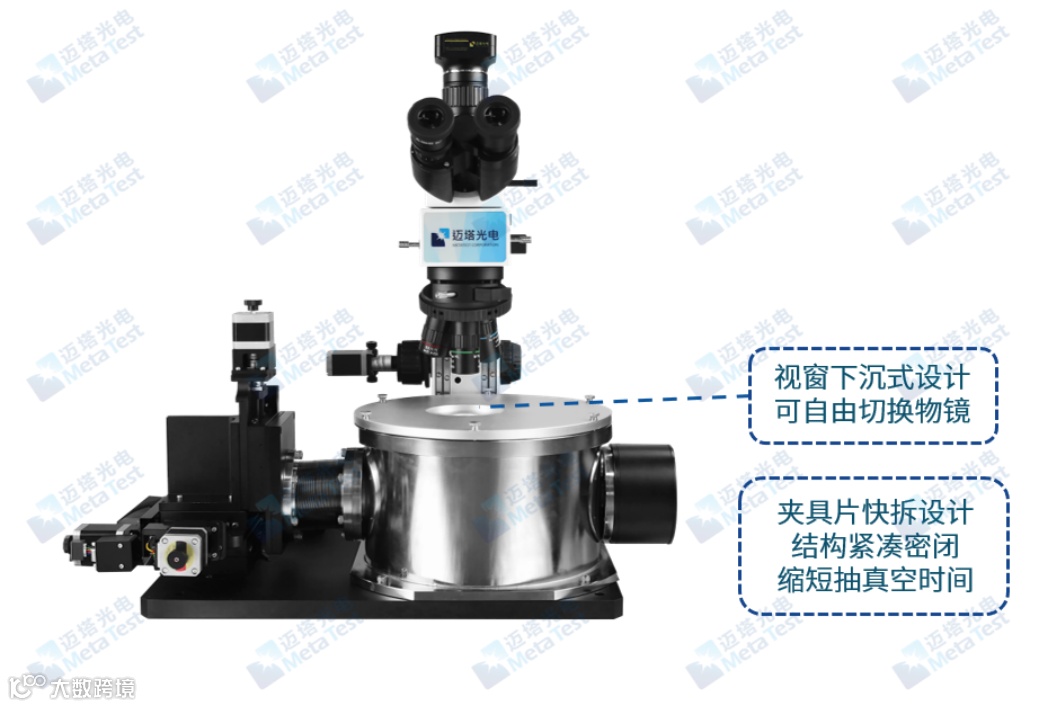

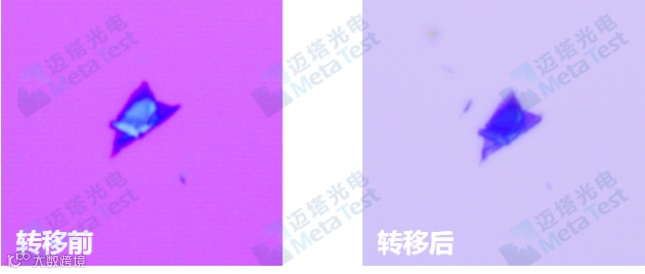

超低真空环境，腔体正常工作真空10Pa以下，极限真空值小于1Pa，有效避免转移过程中气泡的产生，可以制备高质量的异质结。真空腔体带有观察窗设计，视窗下沉，可自由切换物镜；同时腔体内具有背光灯设计，便于在抽真空条件下，可从外部观察样品状态。此外搭配夹具片快拆设计，结构紧凑密闭，有效缩短抽真空时间。
显微观察系统采用金相反射照明器及白色LED光源，配备5孔物镜转盘，安装5x，20x，50x半复消色差物镜，工作距离分别为45mm，31mm，20mm；1200万像素USB3.0 超高清CMOS 显微相机。可清晰显示硅片上的手撕单层石墨烯样品。提供显微相机操作软件，可进行照片拍摄，录制视频，测量样品尺寸，分屏对比等功能。
