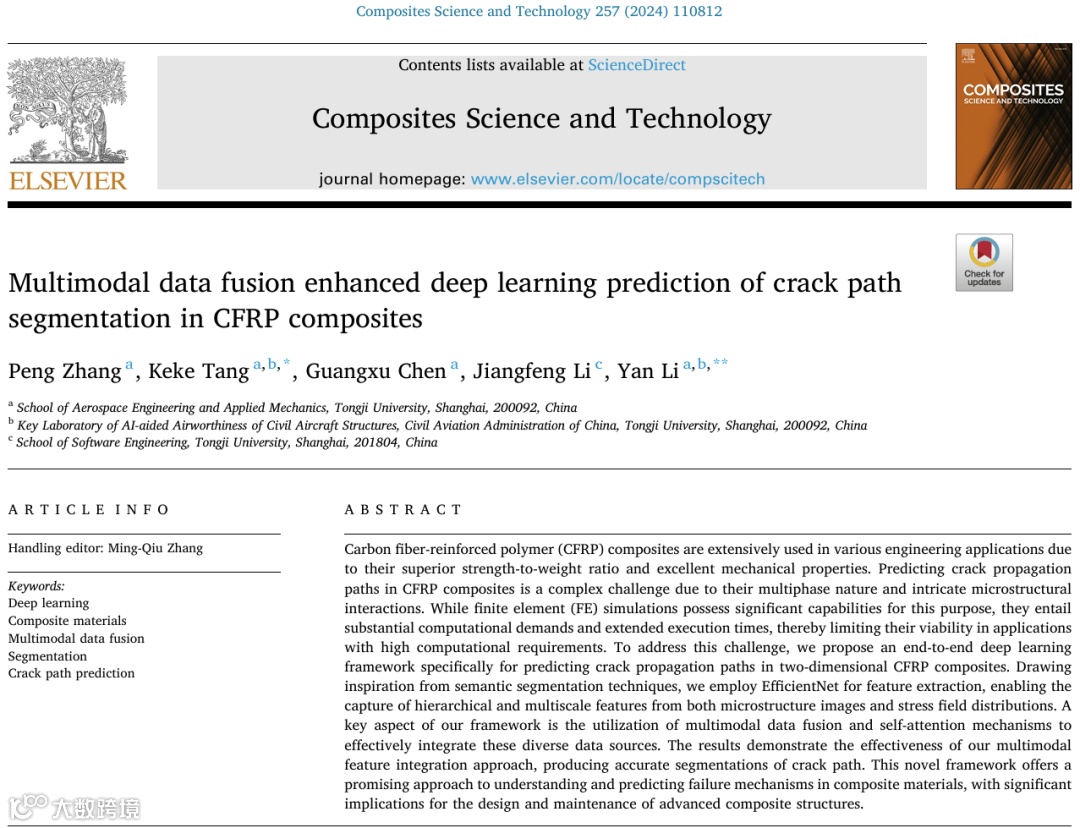

🔍 Multimodal data fusion enhanced deep learning prediction of crack path segmentation in CFRP composites

多模态数据融合增强的深度学习预测CFRP复合材料裂纹路径分割

第一作者单位：同济大学
DOI: https://doi.org/10.1016/j.compscitech.2024.110812

✅ 第一层：原文精粹

摘要

碳纤维增强聚合物（CFRP）复合材料因其卓越的强度重量比和优异的力学性能被广泛应用于工程领域。预测CFRP中的裂纹扩展路径面临巨大挑战，源于其多相性和复杂的微观结构相互作用。尽管有限元（FE）模拟在此领域具有强大能力，但其高昂计算成本和耗时特性限制了在高计算需求场景的应用。为此，我们提出一种端到端的深度学习框架，专门用于预测二维CFRP复合材料的裂纹扩展路径。借鉴语义分割技术，采用EfficientNet进行特征提取，以捕获微观结构图像和应力场分布中的多尺度特征。框架的核心在于利用多模态数据融合和自注意力机制有效整合异构数据源。结果表明，多模态特征融合策略显著提升了裂纹路径分割的精度。本框架为理解和预测复合材料失效机制提供了新思路，对先进复合材料结构的设计与维护具有深远意义。

结论

本研究提出了一种基于物理引导的深度学习方法，通过多模态数据融合提升CFRP复合材料在横向载荷下裂纹路径预测的准确性。该方法构建了高效代理模型替代计算密集的FE模拟。关键贡献包括：（1）采用端到端编码器-解码器架构，集成微观结构和应力场数据；（2）引入自注意力特征融合模块增强裂纹路径识别能力；（3）开发定制化预处理方法解决样本不平衡问题。定量与定性分析表明，模型在长裂纹路径预测中表现优异，且能捕捉复杂损伤模式。未来可扩展工作包括引入更多物理场数据（如应变能密度）、实验验证以及三维模型开发。

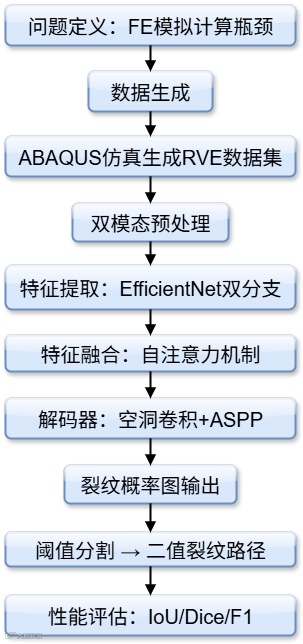

核心方法总结

1. 1. 问题重构：将裂纹路径预测转化为像素级二分类任务（裂纹/非裂纹）。
2. 2. 数据管道：
• • 通过Abaqus生成RVE微观结构图像（256×256像素）及裂纹萌生前应力场分布图。
• • 图像预处理：分块（48×48网格）→平均像素计算→阈值二值化（阈值=210）。

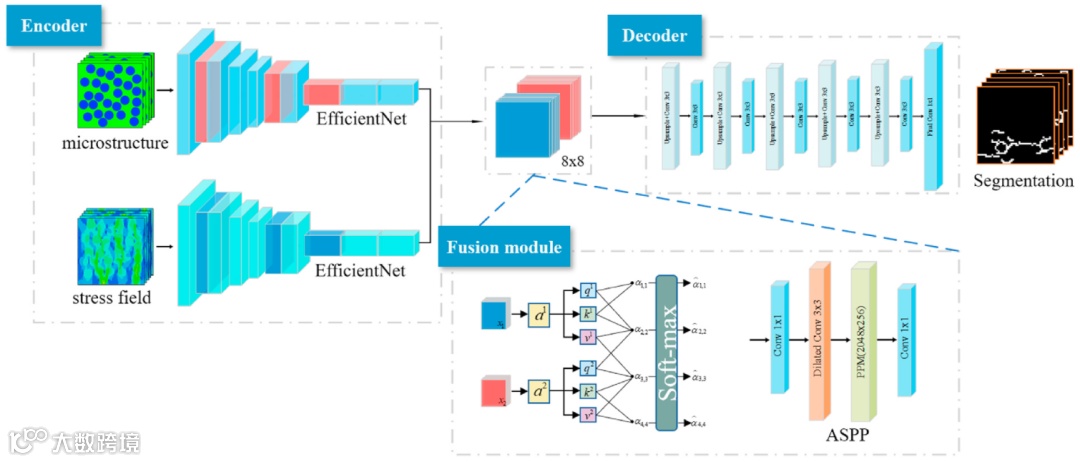

3. 3. 模型架构：
• • 编码器：双分支EfficientNet并行提取微观结构/应力场特征（输出：2048×8×8）。
• • 融合模块：通道拼接（→4096×8×8）→卷积层+BN+ReLU→自注意力权重图（Sigmoid激活）。
• • 解码器：空洞卷积（扩张率r=2,4,6）→ASPP模块捕获多尺度特征→上采样重构裂纹概率图（256×256×1）。
4. 4. 训练策略：
• • 损失函数：二元交叉熵（BCE）
• • 优化器：AdamW（初始学习率0.001）
• • 正则化：Dropout=0.1 + 水平翻转数据增强。

✅ 第二层：全局洞察

研究图景

总览表格

✅ 第三层：理论基石

核心理论讲解

1. 1. 代表性体积单元（RVE）：
   表征复合材料统计特性的最小体积单元（ ）。纤维体积分数遵循正态分布（40-50%），通过Python脚本生成随机纤维分布几何体。
2. 2. 内聚力模型（CZM）：
   采用双线性本构描述界面失效行为：
• • 弹性阶段：刚度
• • 损伤起始位移：
• • 完全失效位移：
• • 断裂能：
3. 3. 裂纹演化机制：
   在横向拉伸载荷下：
   应力集中→界面脱粘→基体微裂纹→微裂纹合并→横向主裂纹（垂直于载荷方向），忽略纤维断裂。

关键术语深究

公式与原理

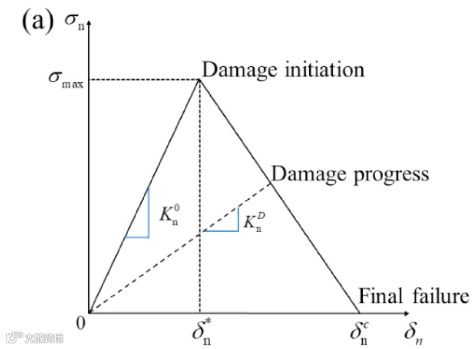

• 双线性内聚力本构：

物理背景：描述界面损伤过程中法向应力随位移的演化——弹性上升→线性软化→完全失效。

直观类比

自注意力机制 → 探照灯搜索：
如同探照灯在黑暗场地中聚焦高亮区域，自注意力机制动态增强应力集中区（裂纹萌生点）和纤维-基体界面（脱粘起始点）的特征权重，抑制低风险区域信息干扰。

✅ 第四层：数理模型与算法逻辑

数学模型全解

• 特征融合模块：

• • 输入： （微观结构特征 2048×8×8）， （应力场特征 2048×8×8）
• • 拼接：  → 4096×8×8
• • 映射层：  → 2048×8×8
• • 注意力图：  → [0,1]^2048×8×8
• • 增强特征：  （ ：逐元素乘）

关键作用：  学习应力集中区与微结构缺陷的空间关联性，抑制无关背景噪声。

算法逻辑流程

• 解码器工作流：

1. 1. 输入：融合特征   (4096×8×8)
2. 2. 空洞卷积层：
• • 3×3卷积核，扩张率   → 扩大感受野至16×16像素
3. 3. ASPP模块：
• • 并行四分支：
• • 空洞率6的3×3卷积 → 512通道
• • 空洞率12的3×3卷积 → 512通道
• • 全局平均池化 → 512通道
• • 1×1卷积 → 512通道
• • 输出拼接：2048 + 512×4 = 4096通道
4. 4. 上采样：
• • 转置卷积逐步恢复分辨率至256×256
• • 跳跃连接引入编码器高分辨率特征

• 损失函数设计：
  二元交叉熵（BCE Loss）加权处理样本不平衡：




耦合机制

• 物理引导的数据融合模式：

• • 输入数据层面：裂纹前应力场隐含断裂准则（ ）
• • 特征融合层面：自注意力机制关联高应力区与微观结构缺陷位置
• • 损失函数层面：BCE损失驱动网络学习物理一致的裂纹连通性

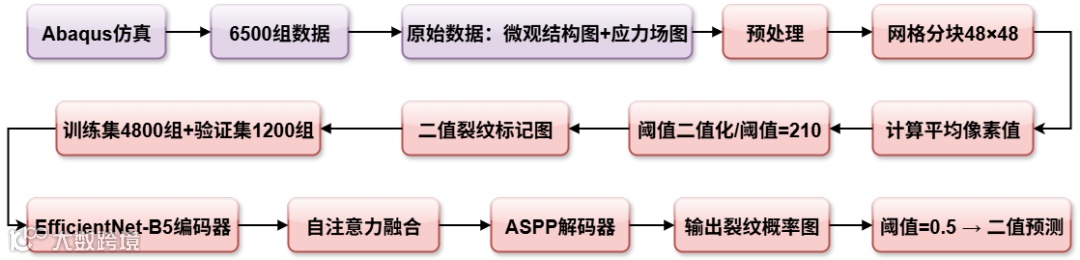

✅ 第五层：工程实现与数据流

•

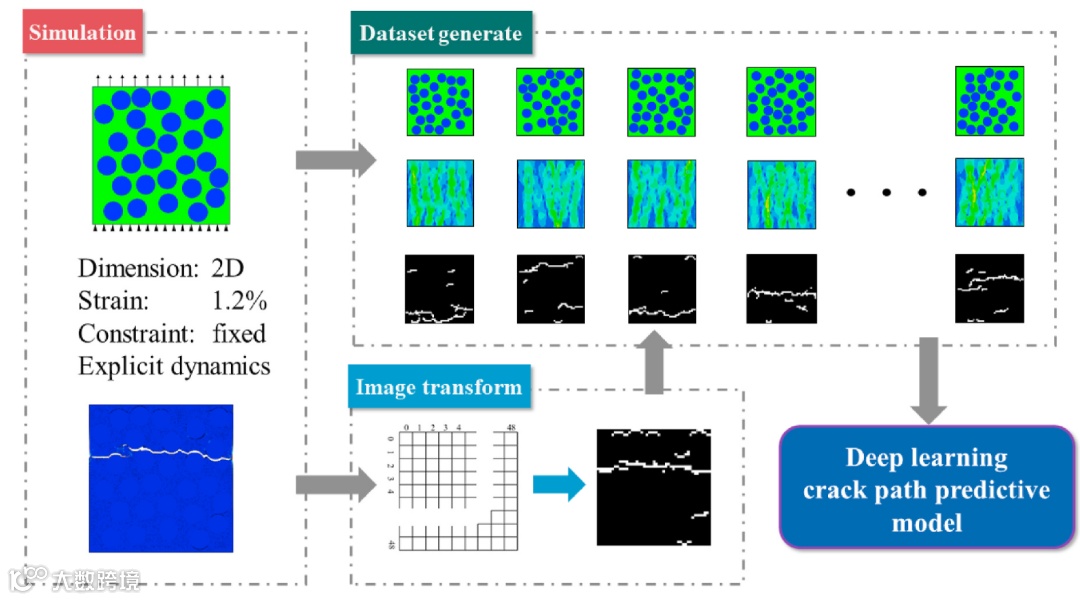

• • 输入端：
•

• • 通过Abaqus Python脚本批量生成6500组RVE：
• • 微观结构图：纤维/基体分布
• • 应力场图：裂纹萌生前时刻的von Mises应力分布
• • 裂纹标记图：CZM模拟输出的裂纹路径
• • 预处理：
1. 1. 转灰度图 → 统一尺寸256×256
2. 2. 分48×48子网格 → 计算平均像素强度
3. 3. 阈值二值化：
• • 训练过程：
• • 硬件：NVIDIA RTX 4090 GPU
• • 超参数：Batch=32, Epochs=100, AdamW (lr= )
• • 正则化：Dropout=0.1 + 水平翻转增强
• • 学习率调度：余弦退火（ ）
• • 验证与推理：
• • 验证集：IoU/Dice/F1评估
• • 推理：输入新RVE→预测时间0.2秒/组
• • 泛化测试：纤维数13/20/26/32（体积分数20%~50%）

技术栈说明

• • 仿真平台：Abaqus Explicit（准静态问题动态显式求解）
• • 深度学习框架：PyTorch
• • 硬件配置：
• • 数据生成：Intel Xeon Gold 6254 CPU ×2 （24天）
• • 模型训练：NVIDIA RTX 4090（8小时）

✅ 第六层：结果验证与图表解读

全图表解析

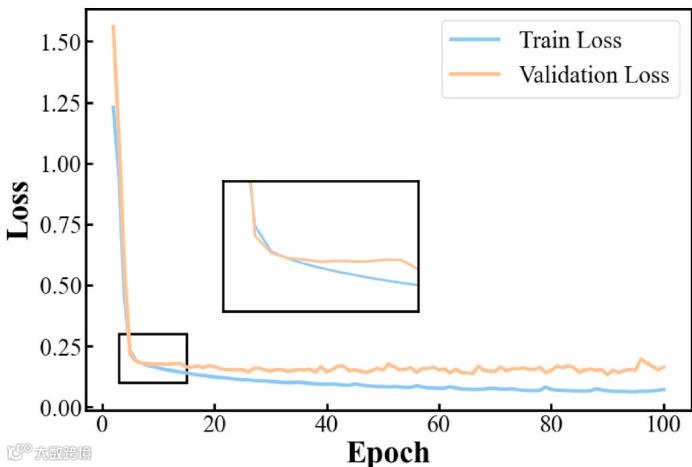

• Fig. 10: 训练/验证损失曲线

• • 目的：验证模型收敛性与泛化能力
• • 描述：横轴-训练轮次（0-100），纵轴-BCE损失值；蓝线-训练损失，橙线-验证损失
• • 结论：损失在第30轮后收敛，训练/验证曲线同步下降无发散 → 未过拟合
• • 支撑论点：证明正则化策略有效（Dropout+数据增强）

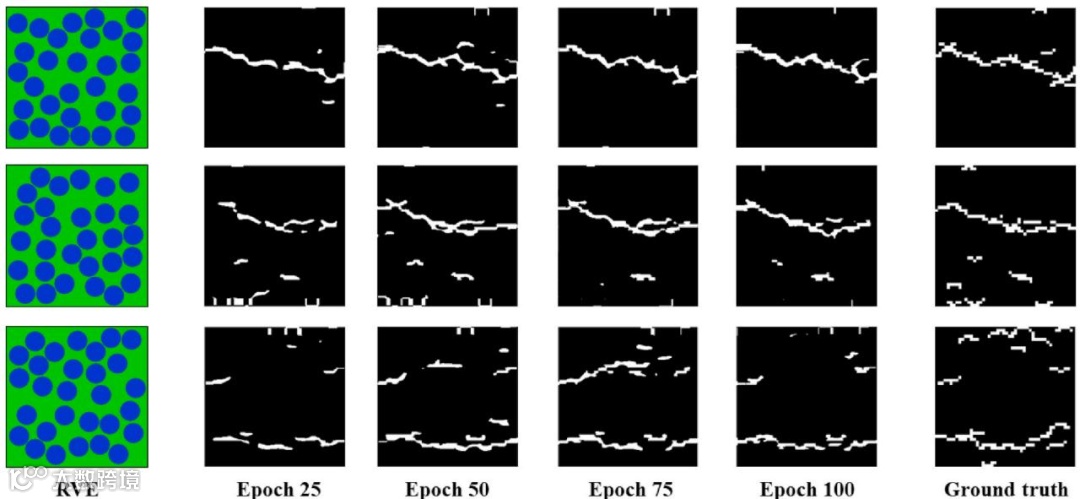

• Fig. 12: 裂纹路径预测演进



• • 目的：展示不同训练阶段预测质量提升
• • 描述：6行样本 ×（RVE原图+epoch25/50/75/100预测+真实裂纹）
• • 结论：
• • epoch25：碎片化错误预测
• • epoch100：连续主裂纹预测精度>90%
• • 局限性：接口脱粘小裂纹预测不足（样本占比<5%）

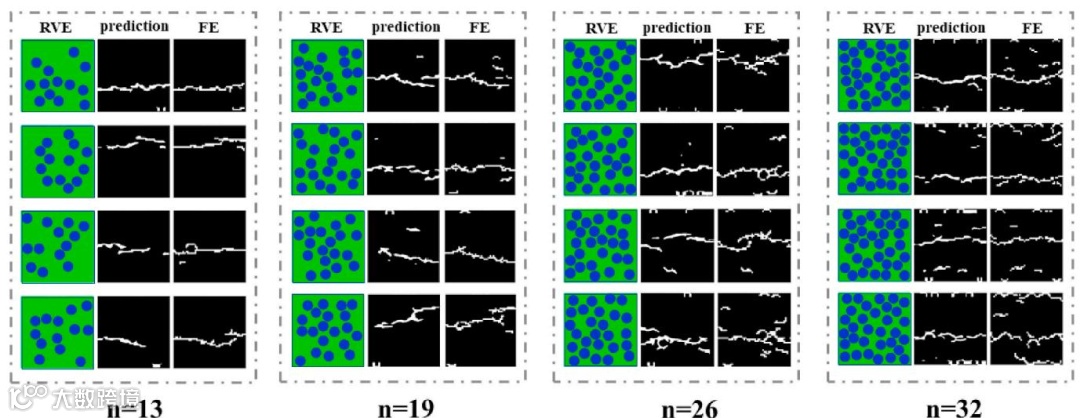

• Fig. 14: 纤维体积分数外推测试



• • 目的：验证模型泛化至训练分布外数据
• • 描述：4组RVE（13/20/26/32纤维 → 体积分数20%/30%/40%/50%）
• • 结论：
• • 20%纤维：裂纹路径定位准确但存在间断（训练集最低40%）
• • 50%纤维：预测质量接近训练集 → 模型更适应高纤维密度

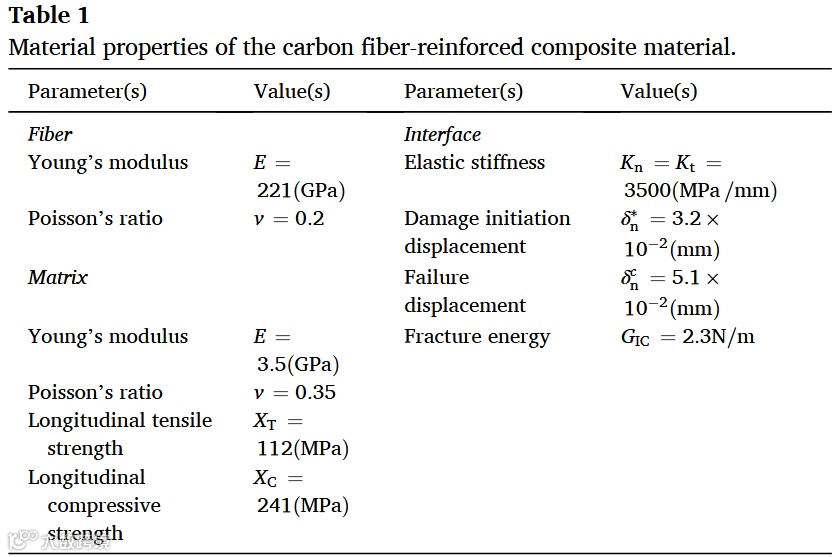

• Table 1: 材料属性

• • 物理意义：定义CZM模型关键参数
• • 关键参数：
• • 纤维： ,
• • 基体： ,  ,
• • 界面： ,

✅ 第七层：思维洞察

隐含假设

1. 1. 材料线弹性：应力场计算未考虑塑性变形
2. 2. 准静态载荷：动态冲击载荷下裂纹路径预测未验证
3. 3. 二维平面应力：忽略厚度方向失效机制

精妙处理

• • 应力场截取时机：裂纹萌生前瞬间保存 → 避免裂纹扰动的应力重分布
• • 二值化阈值设定： （相对值82%）→ 通过统计直方图谷值确定最优阈值
• • ASPP扩张率选择：  → 覆盖微裂纹（2-3像素）至主裂纹（>10像素）尺度

思维转折点

• 跨模态注意力权重可视化：
  通过反向传播生成特征热力图，揭示模型决策逻辑：

• • 高应力区 → 红色高亮（裂纹起点）
• • 纤维密集区边缘 → 黄色中等权重（界面脱粘风险区）
  此举将“黑盒模型”转变为物理可解释工具。

影响评估

• • 泛化性瓶颈：低纤维体积分数（<30%）预测不连续 → 训练数据覆盖不足
• • 新颖性：首次实现端到端“微观结构+应力场→裂纹路径”映射

✅ 第八层：知识迁移与拓展

可迁移方法论

1. 1. 物理数据融合范式：
   将关键物理场（如应变能密度 ）作为第二输入模态，增强数据驱动模型可解释性。
2. 2. 多尺度特征捕获组合：
   EfficientNet（编码局部特征）+ ASPP（聚合全局上下文）→ 适用于材料损伤/生物医学图像分割。
3. 3. 小样本训练策略：
   迁移学习（ImageNet预训练）+ 针对性数据增强（几何变换/弹性形变）。

复现与改进路径

• 复现步骤：

1. 1. 使用Abaqus Python API生成RVE数据集
2. 2. 预处理：OpenCV灰度化 → skimage分块二值化
3. 3. 模型构建：PyTorch实现EfficientNet-B5 + 自注意力模块
4. 4. 训练：torch.optim.AdamW + BCEWithLogitsLoss

• 改进方向：

• • 动态阈值策略：根据纤维密度自适应调整二值化阈值
• • 三维扩展：引入PointNet++处理 CT扫描体数据
• • 强化物理约束：在损失函数中增加裂纹长度/分形维度正则项

跨领域应用潜力

1. 1. 地质工程：预测岩土材料水力压裂裂纹路径（替换纤维为岩石颗粒）
2. 2. 生物力学：骨微裂纹预测（HA/胶原纤维 ↔ CFRP纤维/基体类比）
3. 3. 电池安全：锂枝晶穿透隔膜路径预警（应力场+电极微观结构）

📌 本论文的通用知识迁移总结

1. 1. 核心创新：裂纹前应力场与微结构图像的端到端融合模型
2. 2. 关键技术：
• • 自注意力多模态特征加权
• • 空洞卷积+ASPP多尺度解码
• • 分块阈值二值化处理样本不平衡
3. 3. 性能增益：
• • 预测速度：FE模拟10 min/组 → DL模型0.2 s/组

1. 4. 部署场景：复合材料结构健康监测（实时裂纹路径预测）
2. 5. 局限与突破：
• • 当前：二维静态载荷 → 未来：三维动态冲击
• • 当前：忽略纤维断裂 → 未来：集成断裂力学判据
