纤维增强复合材料相场建模的深度学习代理

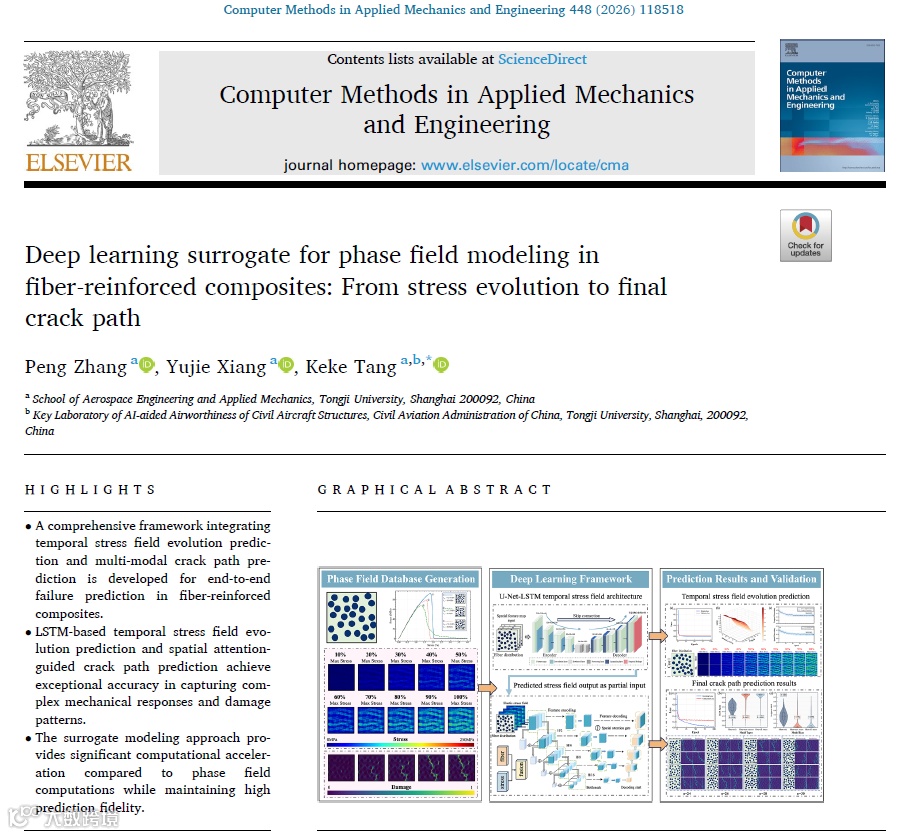

标题：Deep learning surrogate for phase field modeling in fiber-reinforced composites: From stress evolution to final crack path
纤维增强复合材料相场建模的深度学习代理：从应力演化到最终裂纹路径

作者单位：同济大学
DOI: https://doi.org/10.1016/j.cma.2025.118518

第一部分：战略叙事层

✅ 第一层：论文总结

这篇论文发现了一个关于纤维增强复合材料失效预测计算效率低下的真问题，该问题的核心硬挑战在于传统相场法需消耗海量计算资源（单次仿真90分钟）。为攻克挑战，作者提出了集成LSTM应力序列预测与空间注意力裂纹路径预测的深度学习代理模型的巧方法。该方法取得了应力场SSIM>0.98、强度预测R²>0.99的高精度的强效果，最终凝练出端到端耦合物理过程可实现18000倍加速的新见解。

✅ 第二层：论文拆解

1. 1. 真实工程问题
   航空航天领域纤维增强复合材料出现微裂纹时发生灾难性失效，传统相场法需百万自由度计算，单次仿真90分钟（2500次需3750 CPU小时），无法支撑复合材料逆向设计所需的千次量级迭代优化。
2. 2. 核心科学挑战
• • 多阶段解耦：现有方法将连续失效过程（弹性变形→应力集中→裂纹萌生→扩展）拆分为独立模型，丧失物理耦合性
• • 非端到端：裂纹预测依赖外部提供应力场数据（如Sepasdar两阶段框架）
• • 时空复杂性：微结构随机性与裂纹路径历史依赖性形成维度灾难
3. 3. 巧妙的核心方法
   三阶段耦合框架：
• • 时序应力预测：LSTM架构实现纤维分布→完整应力序列（10时间步）的直接映射
•


• • 空间注意力融合：几何信息（纤维分布）与力学信息（ 应力场）通过门控机制 动态加权

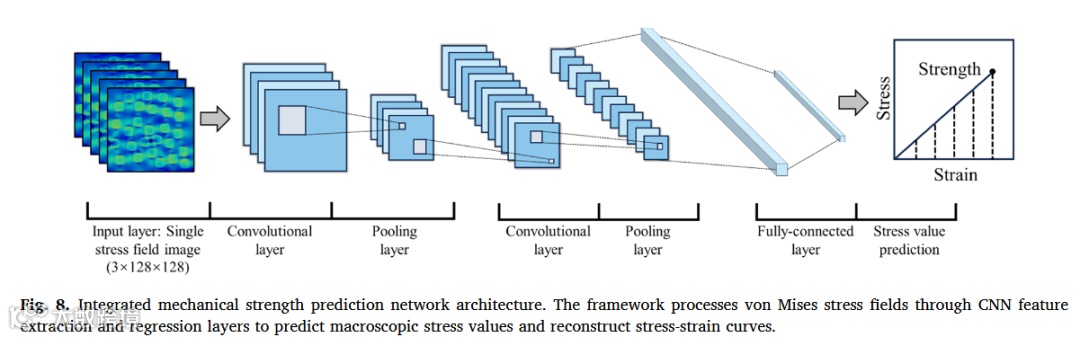

• • 强度直接预测：基于应力场的CNN回归网络
•



1. 4. 令人信服的效果
• • 精度：应力场SSIM 0.9838±0.0246（比纯几何模型提升37%），强度
• • 效率：预测耗时0.3秒/样本（对比相场法90分钟，加速18000倍）
• • 物理一致性：裂纹路径预测误差集中于纤维紧密交界区（<5%像素误差

1. 5. 凝练出的新见解
   失效过程本质是因果链：纤维分布 应力演化 裂纹路径，打破传统"分阶段建模"范式，为多物理场耦合问题提供普适框架。

✅ 第三层：全局架构与核心精粹

• • 摘要翻译

  纤维增强复合材料失效预测存在巨大计算挑战，传统相场法虽精确但计算成本过高。本文提出新型深度学习框架替代相场模拟，集成三组件：1) LSTM架构从纤维分布生成弹性相应力序列；2) 空间注意力机制融合几何与力学信息预测裂纹路径；3) 应力场分析直接输出力学性能。基于2500组相场高保真数据，验证应力场SSIM>0.98、强度 的精度，同时实现数量级加速。此高效代理模型为复合材料逆向设计奠定基础。

• • 结论翻译

  本研究建立了多模态时序网络框架，实现纤维复合材料力学响应与损伤的高效预测。基于2500组相场仿真数据，验证了LSTM应力预测、空间注意力裂纹预测及强度回归的优越性。核心贡献包括：开发纤维分布→应力序列的直接映射方法；提出超越纯几何模型的多模态融合策略；建立端到端预测流程（纤维→应力→裂纹→性能）。此框架实现数万倍加速，为材料逆设计提供新范式。

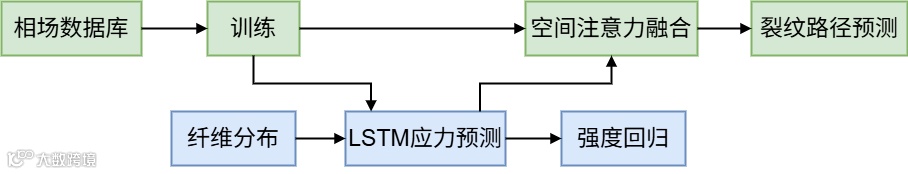

• • 结构导图 (Mermaid)
•

第二部分：技术解构层

✅ 第四层：理论基石

相场断裂理论核心：

• • 相场变量 ： （完好材料）→ （完全损伤）的连续过渡
• • 能量泛函极小化：
• • 应变分解：拉伸分量驱动损伤
• • 弥散界面处理：高斯卷积核 平滑材料突变，解决纤维-基体界面应力奇异性
•

LSTM的力学对应：

• • 遗忘门  → 载荷历史记忆衰减
• • 输入门  → 新应力状态更新
• • 细胞状态  → 累积损伤演化路径

✅ 第五层：数理模型与算法逻辑

应力预测模型:

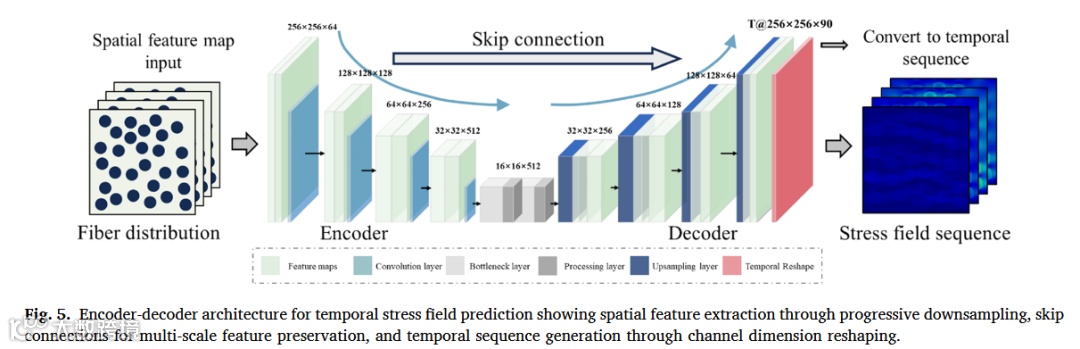

1. 1. 编解码架构：
• • 编码： （通道64→512）
• • 解码：特征图拼接+上采样
2. 2. 时序生成：30通道输出重塑为10帧应力场
3. 3. 损失函数：

裂纹预测模型:

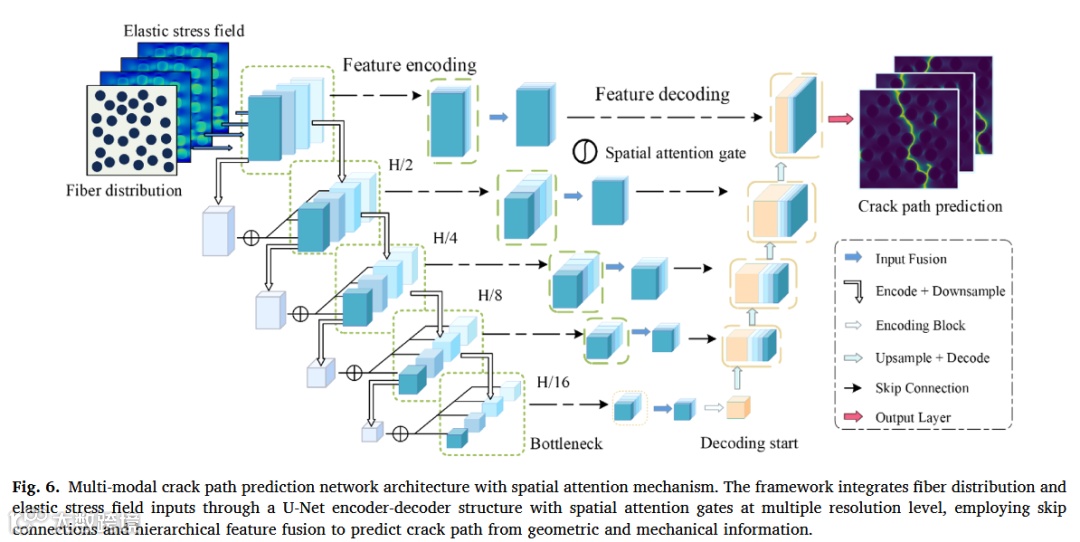

• • 多模态输入：

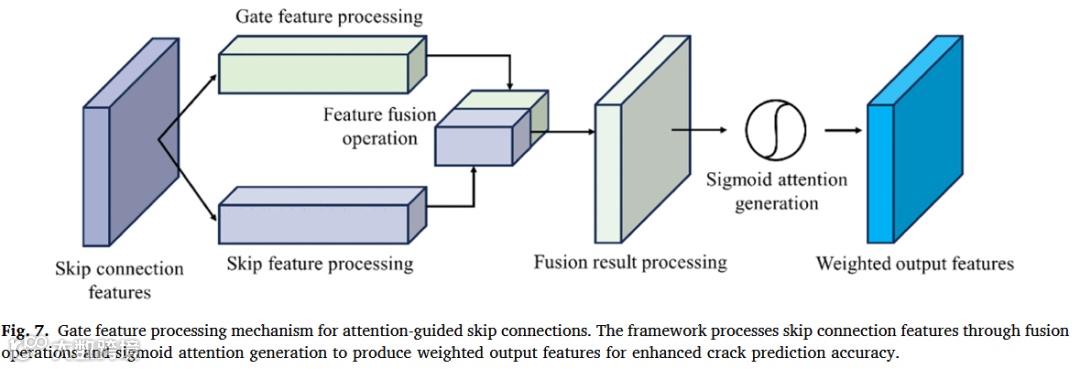

• • 注意力门控：
• • 动态融合：

✅ 第六层：工程实现与数据流

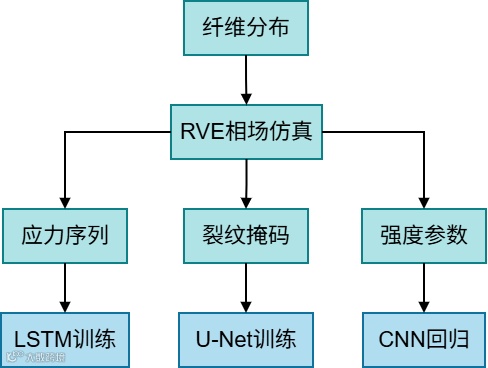

数据生命周期：

关键参数：

• • 数据生成：Julia/Gridap框架， ,
• • 网络训练：RTX 4090 GPU, batch size=32, Adam优化器
• • 输入规格： 像素（对应1×1 mm² RVE）

✅ 第七层：结果验证与图表解读

图10：训练收敛性

• • 曲线解读：训练/验证损失在10 epoch快速收敛，无过拟合（曲线重合）
• • 不确定性量化：时空不确定性从0.19→0.12（蒙特卡洛Dropout）

图16：强度预测对比

• • 纯几何模型（图16a）： （失效：忽视应力演化中介作用）
• • 应力引导模型（图16b）： （成功：应力场编码承载机制）
• • 物理洞察：峰值应力时高应力区与失效位置强相关

✅ 第八层：思维洞察

隐含假设：

1. 1. 基体/纤维纯线弹性（忽略塑性）
2. 2. 裂纹仅由拉伸主导（谱分解）
3. 3. 界面厚度恒定（ ）

精妙设计：

• • 通道重塑时序生成：避免递归预测累计误差
• • 加权MSE： 惩罚稀缺裂纹像素（占比<5%）
• • 扩散界面卷积： 平衡精度与稳定性

局限性：

• • 仅单向载荷（未涵盖多轴疲劳）
• • 纤维体积分数34%（工业应用常>60%）

✅ 第九层：知识迁移与拓展

可迁移方法论：

1. 1. 时序特征解耦：通道重塑机制扩展至腐蚀/热传导演化预测
2. 2. 物理引导注意力：门控 可迁移至流固耦合问题
3. 3. 端到端框架：可适配其它多尺度材料（如多孔介质）

复现指南：

改进方向：

1. 1. 引入物理信息损失（如平衡方程约束）
2. 2. 拓展三维纤维取向（当前仅2D）
3. 3. 集成不确定性量化代理（如GP加速贝叶斯优化）

未来建议：

• • 短期：开发ABAQUS用户子程序
• • 中期：结合CT扫描数据增强泛化性
• • 长期：融合强化学习实现自动逆设计

📌 本论文的通用知识迁移总结

1. 1. 核心框架：端到端"纤维分布→应力演化→裂纹路径"预测范式
2. 2. 关键组件：
• • LSTM应力序列生成器（时序依赖）
• • 门控空间注意力（几何+力学特征融合）
3. 3. 部署参数：
• • 输入：256×256纤维分布图
• • 输出：SSIM>0.98需
4. 4. 避坑指南：

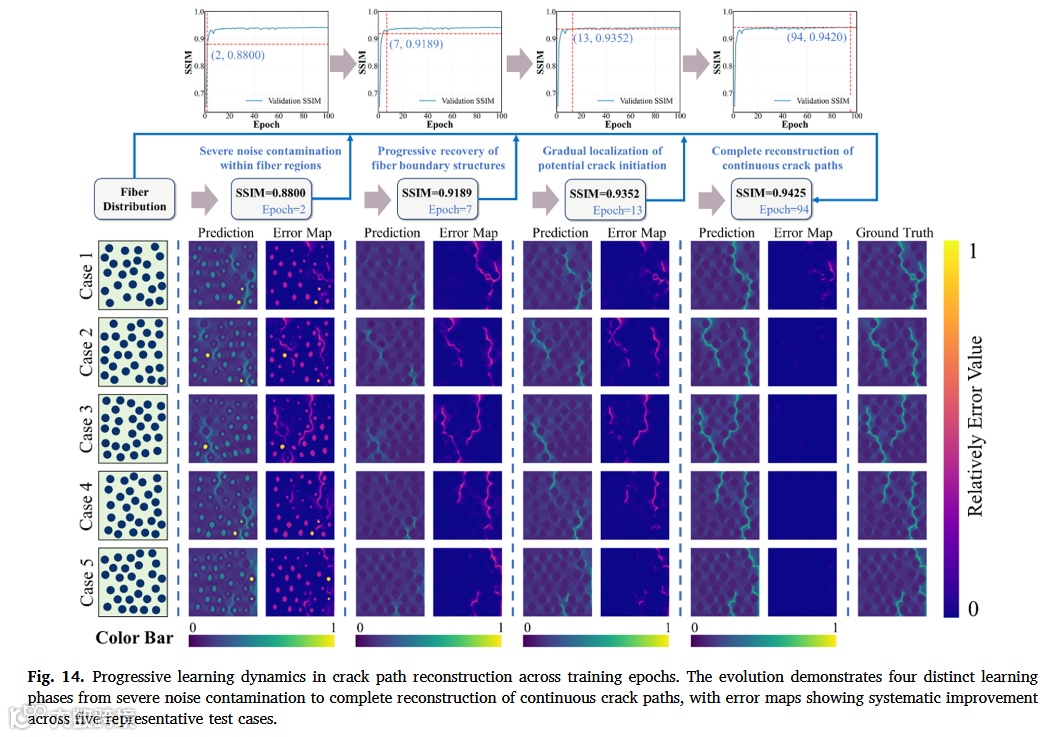

• • 裂纹预测需>94训练epoch（图14阶段理论）
• • 避免应力截断（采样至 ）
5. 5. 跨域应用：锂电池极片裂纹预测、骨组织损伤模拟
