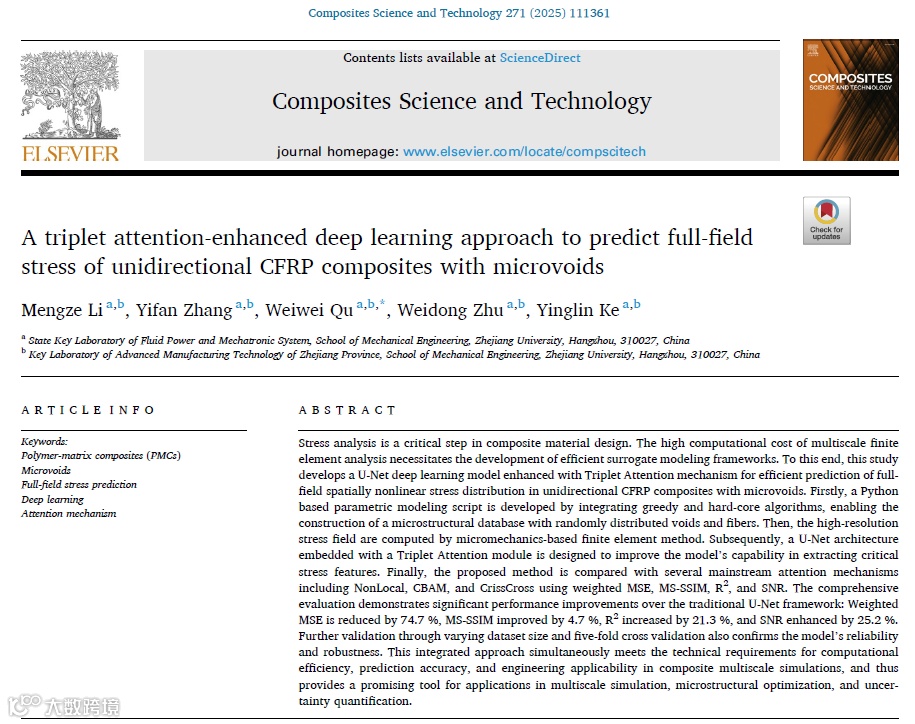

基于三重注意增强深度学习的单向CFRP复合材料微孔全场应力预测方法

• 作者单位：浙江大学

• DOI：https://doi.org/10.1016/j.compscitech.2025.111361

第一部分：战略叙事层

✅ 第一层：论文总结

这篇论文发现了一个关于 航空CFRP复合材料因制造微孔引发局部应力集中的真问题。该问题的核心 硬挑战 在于传统多尺度有限元分析的计算成本随模型复杂度呈指数增长，无法高效处理含随机微孔的非线性应力场。为了攻克这一挑战，作者提出了 嵌入三重注意力机制的U-Net深度学习框架的巧方法。该方法取得了 加权MSE降低74.7%、MS-SSIM提升4.7%的强效果，最终为我们带来了 注意力机制可自适应捕捉微观缺陷局部特征的新见解。

✅ 第二层：论文拆解

1. 真实工程问题
在航空复合材料（如波音787机身的CFRP构件）制造中，微孔缺陷（直径）不可避免且显著降低材料力学性能。这些缺陷与纤维/基体交互引发局部应力集中，威胁结构安全。工程上亟需高效预测含微孔CFRP的微观全场应力分布（分辨率像素），以支撑多尺度模拟、微结构优化和不确定性量化，避免传统有限元分析的高计算成本（单次模拟分钟，2000次需20.6小时）。

2. 核心科学挑战
现有深度学习方法（如基础U-Net）难以精确捕捉微孔引起的 局部非线性应力奇异性，原因包括：

• 应力场高度依赖微孔空间分布与纤维交互的复杂拓扑；

• 传统卷积网络对局部关键特征感知不足，误差易在孔洞边界累积；

• 缺乏高效建模多尺度特征耦合的机制，导致在应变下预测失真。

3. 巧妙的核心方法
创新提出 三重注意力增强U-Net架构：

• 分支设计：三个并行分支分别处理高度-通道( )、宽度-通道( )和空间( )维度交互，通过张量旋转与Z-Pooling实现跨维度依赖建模；

• 动态特征校准：利用Sigmoid激活生成注意力权重，自适应增强微孔/纤维边界等关键区域特征；

• 轻量化整合：三路输出简单平均，在仅增加参数量下提升特征提取能力。

4. 令人信服的效果
方法在四项核心指标上显著超越基准模型：

• 加权MSE：（比最好竞品CrissCross降低）；

• 结构相似性：MS-SSIM中位数0.9666（提升）；

• 泛化性：五折交叉验证SNR均值为29.94，证明对微孔数量波动（均值14.45±1.59）稳健；

• 效率增益：预测耗时较FEM降低倍，满足工程实时需求

5. 凝练出的新见解

• 跨维度注意力必要性：仅空间或通道注意力不足，三重交互可解析微孔-纤维应力传递路径；

• 数据-架构协同：2000样本为临界规模，过少导致特征覆盖不全，过多则收益递减；

• 物理可解释性：注意力权重演化揭示网络逐步聚焦微孔边界（时权重），验证其学习真实力学机制。

✅ 第三层：全局架构与核心精粹

原文精粹

• 摘要：
应力分析是复合材料设计的关键步骤。多尺度有限元分析的高计算成本要求开发高效代理模型框架。为此，本研究提出嵌入三重注意力机制的U-Net深度学习模型，用于高效预测含微孔单向CFRP复合材料的全场空间非线性应力分布。首先，开发基于Python的参数化建模脚本，整合贪婪和硬核算法构建含随机分布孔洞和纤维的微结构数据库；其次，通过微观力学有限元法计算高分辨率应力场；随后，设计嵌入三重注意力模块的U-Net架构以提升模型提取关键应力特征的能力；最后，与NonLocal、CBAM和CrissCross等主流注意力机制对比，使用加权MSE、MS-SSIM、和SNR评估。综合结果表明较传统U-Net显著提升：加权MSE降低74.7%，MS-SSIM提升4.7%，增加21.3%，SNR提升25.2%。通过变数据集规模和五折交叉验证进一步确认模型可靠性与鲁棒性。该集成方法同步满足复合材料多尺度模拟中对计算效率、预测精度和工程适用性的技术要求，为多尺度模拟、微结构优化和不确定性量化提供有前景的工具。

• 结论：
本研究开发了基于三重注意力增强U-Net架构的端到端深度学习框架，用于预测含孔洞复合材料的全场非线性应力分布。方法旨在克服传统FEM模拟复杂微结构时的高计算复杂度与资源需求。主要结论如下：(1)提出的三重注意力增强U-Net架构有效整合空间( 和 )与通道注意力机制，显著提升模型感知复合材料微结构关键特征的能力；(2)较传统有限元法，该框架在计算效率上具显著优势，无需复杂本构建模、网格生成和FE公式化，大幅降低计算成本与时间；(3)模型在多项主流评估指标上表现优越，经加权MSE、MS-SSIM、和SNR对比分析，三重注意力模型一致优于U-Net、NonLocal、CBAM和CrissCross架构，尤其在高度非线性和结构复杂场景；(4)方法展现强稳定性与鲁棒性，注意力权重演化、典型样本误差图和五折交叉验证结果共同验证模型在变数据集规模和样本条件下的可靠性。总之，基于三重注意力的深度学习框架为复合材料微观力学行为建模提供了高效、准确、经济的替代方案，具有广阔的工程应用前景。

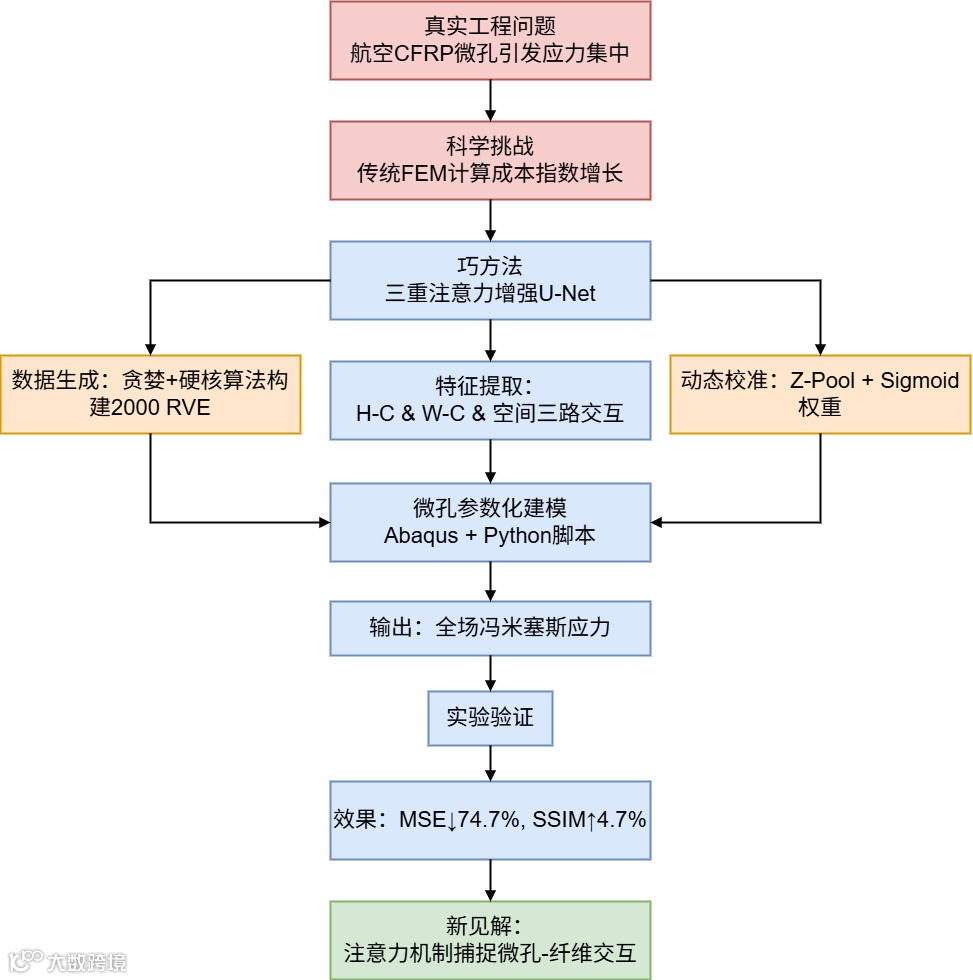

结构导图

第二部分：技术解构层

✅ 第四层：理论基石

核心理论体系

• 复合材料微观力学：单向CFRP的应力传递遵循Eshelby等效夹杂理论，微孔（视为零刚度夹杂）扰动局部应力场，应力集中因子近似（孔面积，基体面积）。当纤维体积分数时，基体主导应力重分布。
• 注意力机制原理：核心为解决CNN的静态卷积局限。三重注意力扩展SE-Net理念，通过张量旋转在 / 平面构建跨维度交互，Z-Pooling（）压缩通道维度，保留关键空间信息。
• U-Net编码-解码架构：对称结构中，下采样路径（编码器）通过卷积+最大池化提取多尺度特征，上采样路径（解码器）用转置卷积恢复分辨率；跳跃连接融合局部/全局特征，避免梯度消失。

关键术语深究

• RVE（代表体积元）：尺寸的微观单元，需满足周期性边界条件（式1，），确保宏观均匀性。
• 冯米塞斯应力：输出层去softmax改为卷积，直接回归标量场，为偏应力张量，物理上表征材料屈服阈值。
• MS-SSIM（多尺度结构相似性）：式11中层高斯金字塔，比单尺度SSIM更好匹配人类视觉对纹理的感知，加权不同尺度贡献。

直观类比

• 三重注意力类比机械滤波器：如同三路并联的带通滤波器（ - 路-水平频带， - 路-垂直频带，空间路-全频带），分别提取不同方向的应力梯度特征后融合，避免单一滤波器信息损失。
• 微孔应力集中类比水流：微孔似河道中的礁石，水流（应力流）遇礁石形成涡流（高应力区），注意力机制如同智能传感器网络，精准定位礁石周边湍流区。

✅ 第五层：数理模型与算法逻辑

数学模型全解

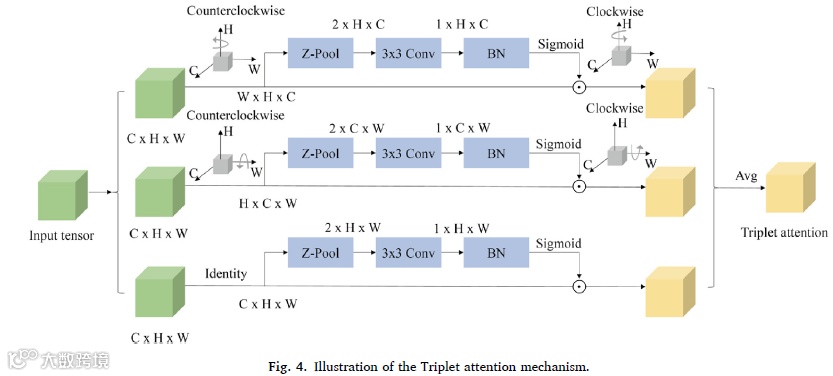

1. 三重注意力公式族

• 分支1（高度-通道交互）：输入沿轴逆时针旋转得，经Z-Pool和卷积生成权重：

变量意义：为Sigmoid激活函数，为Hadamard积，含批归一化（BN）。
• 分支2（宽度-通道交互）：类似分支1但沿轴旋转。
• 分支3（空间交互）：直接处理原始张量，。
• 聚合输出：。

2. 周期性边界条件

物理意义：消除刚体位移（节点固定），施加水平位移模拟拉伸，确保RVE边界位移协调。

算法流程逻辑

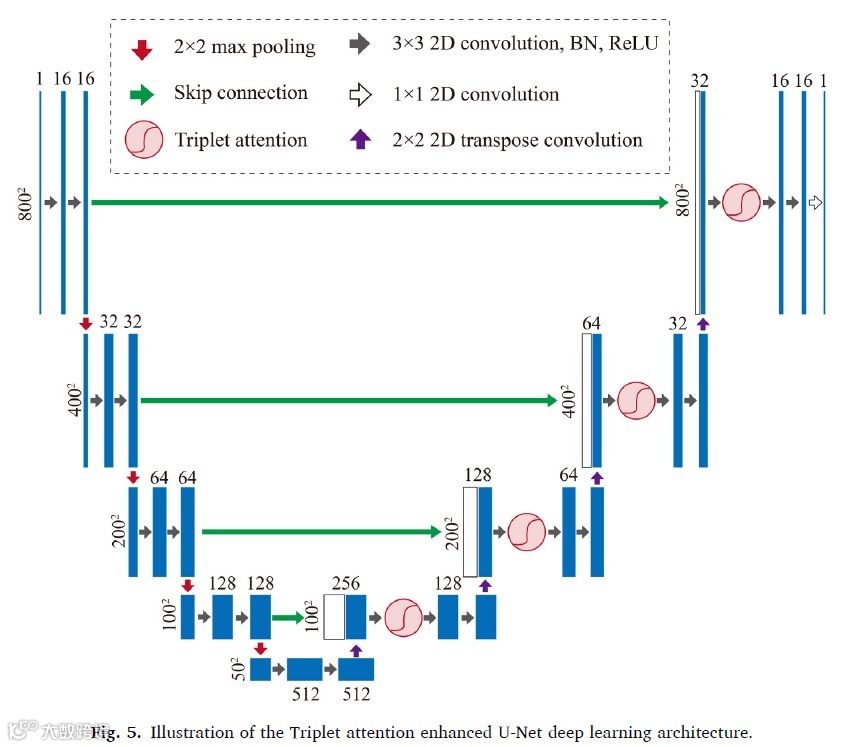

• 网络架构：U-Net编码器4级下采样（每级最大池化，通道数），解码器对称上采样；跳跃连接后嵌入三重注意力模块。
• 损失函数：加权MSE，
物理意义：权重为真实应力值，凸显高应力区（如微孔周边）误差惩罚。

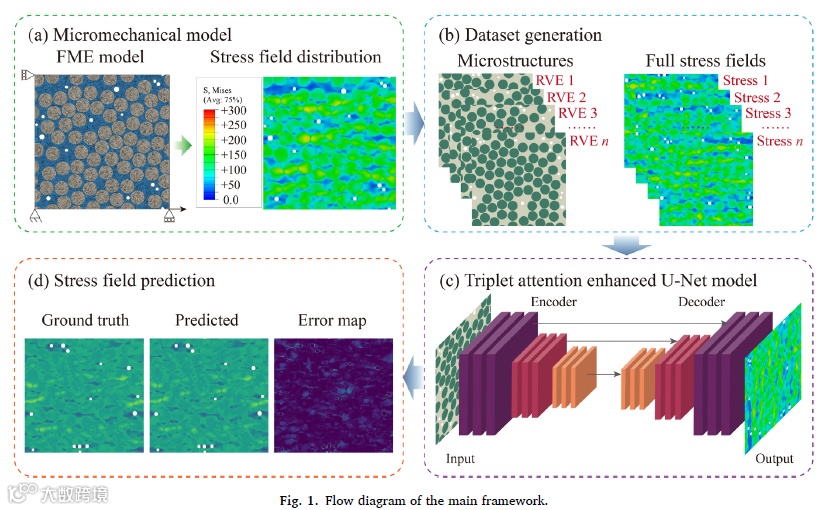

• 耦合机制：微观结构图像（纤维/孔洞分布）作为输入，应力场为输出；注意力模块在跳跃连接点融合浅层细节（孔洞位置）与深层语义（全局模式）。

✅ 第六层：工程实现与数据流

数据生命周期图

技术栈说明

• 硬件：FEM仿真（Intel i9-10850k CPU），模型训练（NVIDIA RTX 4090 GPU）。
• 软件：微结构建模（Abaqus + Python），深度学习（PyTorch），评估（MS-SSIM计算库）。
• 关键参数：输入分辨率，训练周期500，批大小32，验证集占比20%。

✅ 第七层：结果验证与图表解读

图表编号	目的	内容描述	结论提炼	逻辑支撑

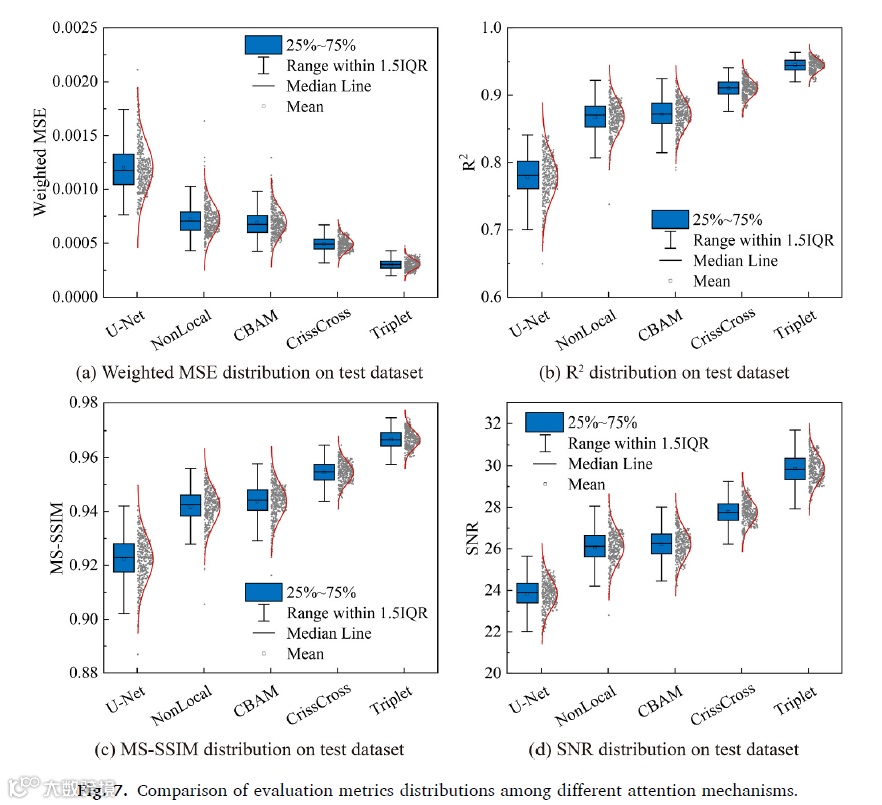

图7	证明三重注意力在多项指标上的一致优越性	(a-d)箱线图比较U-Net/NonLocal/CBAM/CrissCross/Triplet的加权MSE、、MS-SSIM、SNR分布	Triplet注意力在全部指标中位数最高、方差最小（如MS-SSIM中位数0.9666）	验证“强效果”核心主张，显示模型鲁棒性

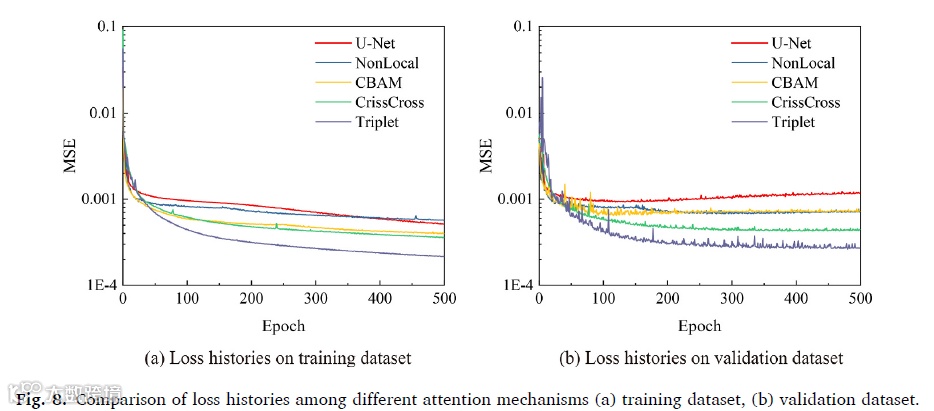

图8	展示训练稳定性与泛化能力	(a)训练集和(b)验证集损失曲线，对比五类注意力模型	Triplet注意力收敛最快且无振荡（验证损失）	证明“巧方法”在优化效率和泛化上的优势

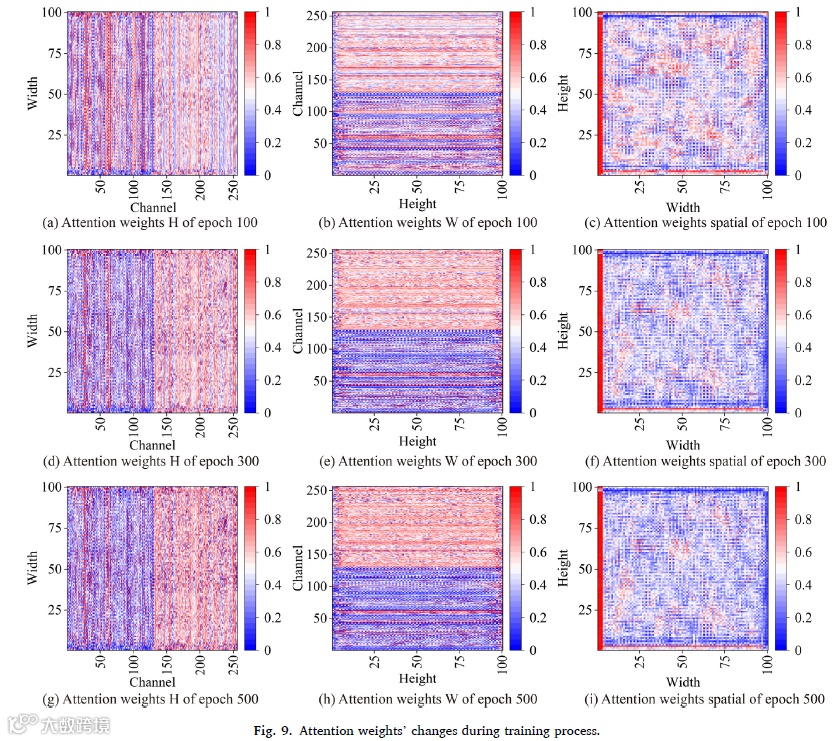

图9	揭示注意力权重动态演化规律	(a-i)三个分支注意力权重在epoch 100/300/500的热力图	随训练进行，权重从均匀分布转向聚焦微孔边界（epoch 500时空间权重）	解释“新见解”中网络学习物理机制的可行性

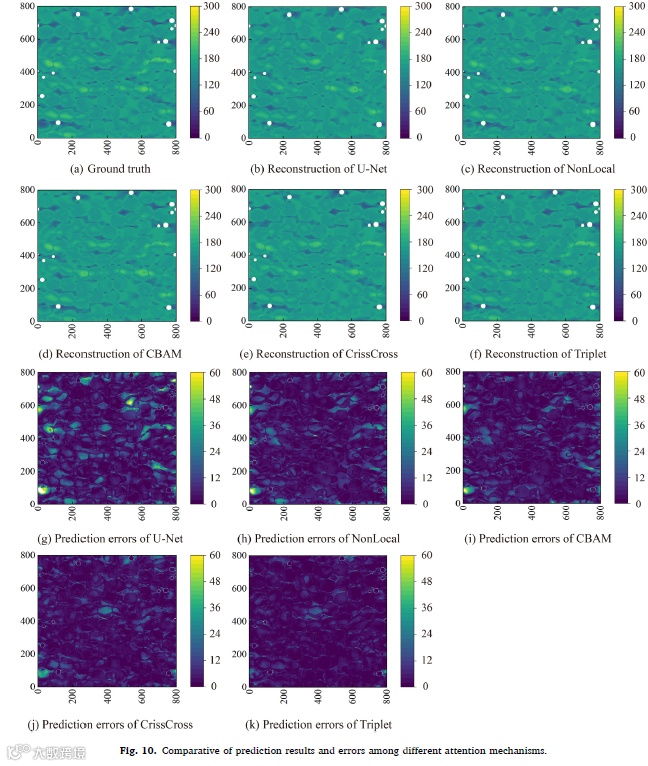

图10	视觉验证预测精度与误差分布	(a)真实应力场，(b-f)各模型重建结果，(g-k)对应误差图	Triplet重建（f）最接近真实，误差图（k）几乎全黑（低误差）	直观支撑“强效果”，尤其微孔边界重建优势

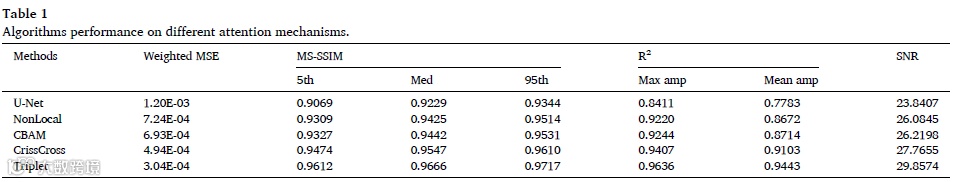

表1	定量比较不同注意力机制性能	五类模型的加权MSE、MS-SSIM分位数、均值、SNR值	Triplet所有指标最优（e.g. MSE=3.04e-4，比U-Net降74.7%）	为“强效果”提供统计证据，确立三重注意力的SOTA地位

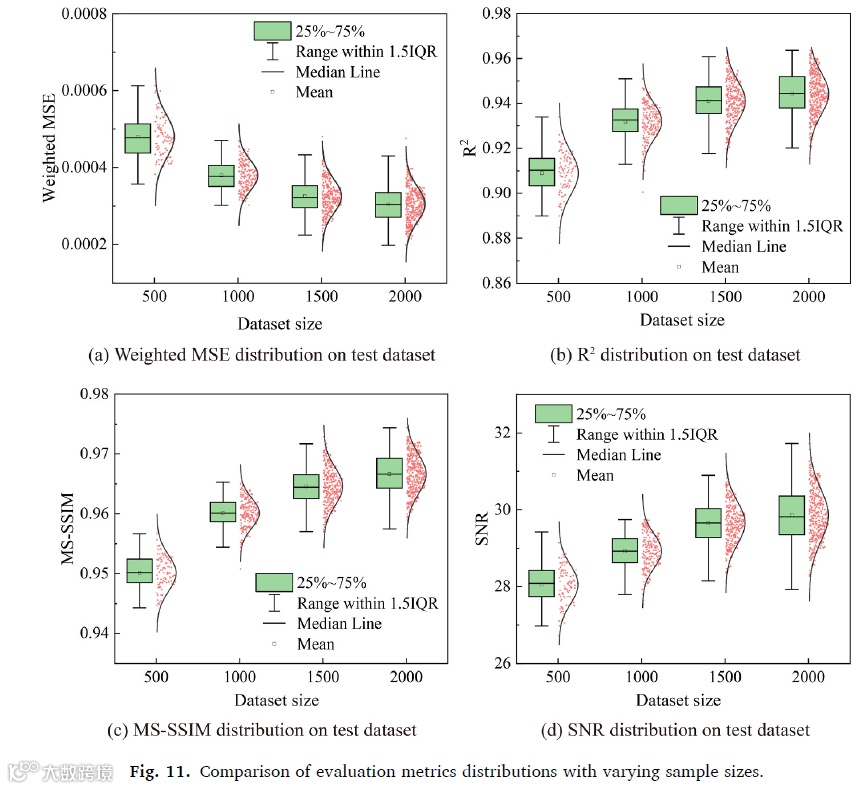

图11	验证数据规模对性能的影响	(a-d)不同训练样本量（500/1000/1500/2000）下的指标分布	样本增至2000时性能饱和（MSE=3.04e-4， =0.9443）	证实方法可工程化，2000样本为性价比最优解

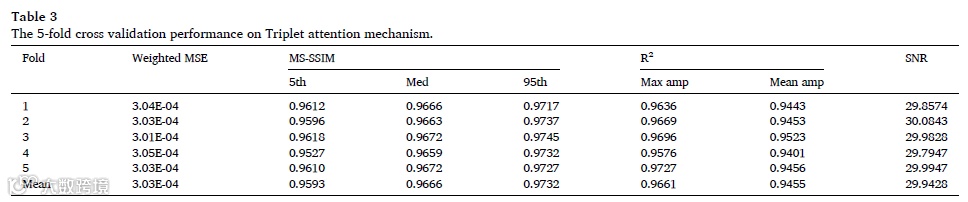

表3	评估模型稳定性	五折交叉验证中Triplet注意力的指标波动范围	五折间MSE标准差，SNR均值29.94	强化“强效果”的鲁棒性主张

✅ 第八层：思维洞察

隐含假设

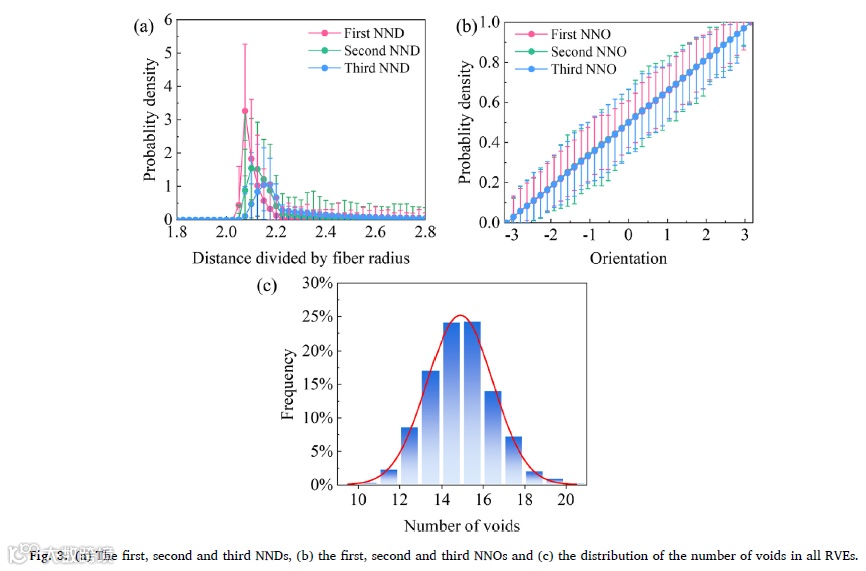

• 材料各向同性：纤维取向假设均匀分布（图3-b累积分布线性），忽略真实CFRP可能存在的局部取向聚集；若存在取向偏好，模型需重新训练。

• 微孔形状理想化：孔洞统一为圆形，但实际制造中可能产生不规则孔洞（如椭球、裂纹），此简化或高估模型泛化能力。

精妙处理

• Z-Pooling压缩通道：将维特征压缩为2维（MaxPool+AvgPool），巧解高通道维计算负担，同时保留空间信息完整性。

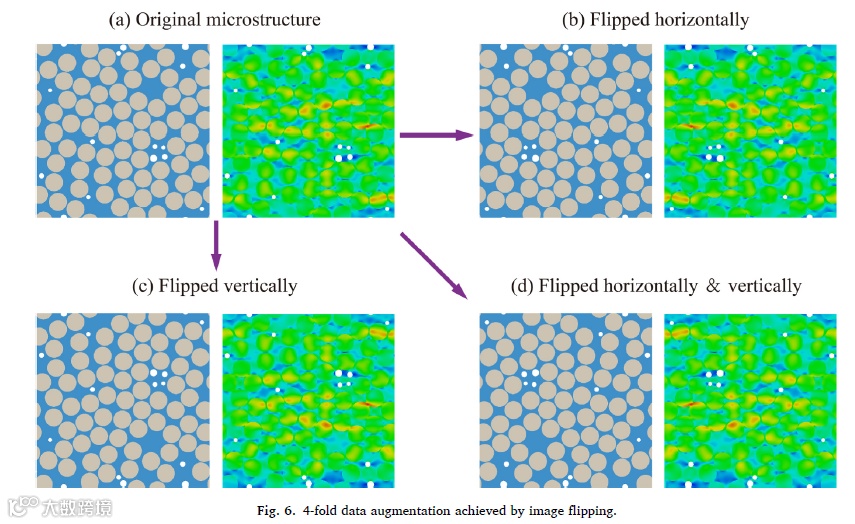

• 旋转不变性编码：通过数据扩增（水平/垂直翻转）强制模型学习对称性，补偿2000样本的有限性。

思维转折点

• 注意力与U-Net耦合点：在跳跃连接处集成三重注意力，而非直接堆叠卷积层，避免破坏U-Net重建路径，实现局部特征增强（尤其微孔边缘应力梯度）。

局限性与批判性评估

• 维度局限：仅处理2D应力场（平面应变假设），真实三维孔洞（如椭球）应力预测需架构重构（如改3D U-Net）。
• 泛化边界：模型在固定下训练，对变化敏感（需重新生成RVE数据集）。
• 损伤演化盲区：仅静态应力预测，未考虑微孔扩展/纤维脱粘等动态损伤，限制其在疲劳寿命分析的应用。

✅ 第九层：知识迁移与拓展

可迁移方法论

• 建模框架：“微观图像→全场应力”端到端映射架构可推广至热传导场、电磁场预测。
• 训练范式：加权MSE损失（高应力区重加权）+ MS-SSIM评估（结构相似性保障）适合任何图像回归问题。
• 验证协议：五折交叉验证 + 变数据规模分析为数据驱动模型提供鲁棒性基准。

复现与改进路径

1. 复现步骤：

• 步骤1：用贪婪算法+硬核模型生成含孔RVE。
• 步骤2：Abaqus运行参数化脚本生成2000应力场数据集。
• 步骤3：PyTorch实现Triplet Attention U-Net。
• 步骤4：Adam优化器训练500 epoch，lr= 。

2. 改进方向：

• 拓扑扩展：引入图神经网络（GNN）建模纤维-孔洞拓扑连接，提升非规则微结构预测精度。
• 动态场景：耦合相场法预测微孔演化过程中的实时应力场。
• 不确定性量化：集成贝叶斯神经网络输出应力预测置信区间。

对未来的建议

• 短期：验证模型在冲击荷载下（如低速率冲击）的性能，补充动态应变率影响研究。
• 中期：拓展至多物理场耦合（热-力-湿），支撑航空复合材料服役环境模拟。
• 长期：构建“微结构生成→应力预测→寿命评估”全链条AI代理系统，替代传统FEM工业流程。

📌 本论文的通用知识迁移总结

1. 核心架构：U-Net + 三重注意力机制（跨 / /空间维度交互）为全场物理场预测通用框架。
2. 数据策略：2000样本为图像回归任务性价比拐点；几何对称扩增可提升小数据泛化性。
3. 损失设计：加权MSE（高值区惩罚）结合MS-SSIM（结构保真）优化图像重建任务。
4. 评估协议：五折交叉验证 + 变数据规模测试为模型部署提供可靠性阈值。
5. 应用场景：可直接迁移至金属增材制造（孔隙应力预测）、生物组织力学等跨尺度场预测问题。
