【深度学习+有限元仿真融合 论文精读】-深度学习技术在加筋板应力分布预测中的对比分析

深度学习技术在加筋板应力分布预测中的对比分析

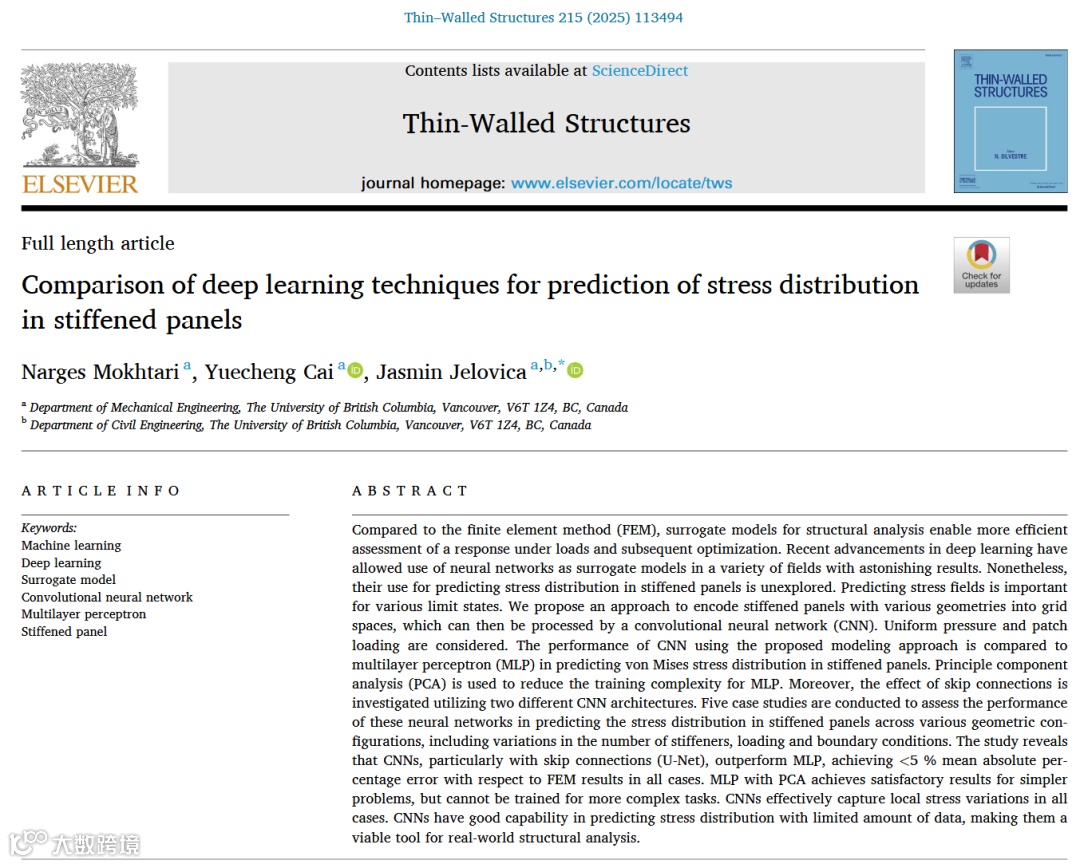

Comparison of deep learning techniques for prediction of stress distribution in stiffened panels

第一作者单位： 哥伦比亚大学

DOI：https://doi.org/10.1016/j.tws.2025.113494

---

✅ 第一层：原文精粹

摘要

相较于有限元法（FEM），基于代理模型的结构分析方法能更高效评估载荷下的响应并实现后续优化。深度学习的最新进展使得神经网络可作为代理模型应用于多领域并获得惊人效果，但其在预测加筋板应力分布中的应用仍待探索。预测应力场对多种极限状态至关重要。本文提出一种方法：将不同几何构型的加筋板编码至网格空间，通过卷积神经网络（CNN）处理。研究考虑均布载荷与局部载荷，对比了基于网格建模的CNN与多层感知机（MLP）在预测加筋板von Mises应力分布中的性能。MLP训练采用主成分分析（PCA）降低复杂度，并通过两种CNN架构探究跳跃连接的影响。开展五类案例研究评估神经网络在不同几何配置（含筋条数量、载荷及边界条件变化）下预测应力分布的性能。研究表明：CNN（尤其含跳跃连接的U-Net）优于MLP，所有案例中相对于FEM结果的绝对百分比误差均值（MAPE）<5%；含PCA的MLP对简单问题结果满意，但无法训练复杂任务；CNN在所有案例中均能有效捕捉局部应力变化，且在有限数据下表现优异，是实际结构分析的可行工具。

结论

本研究探究了多层感知机（MLP）与卷积神经网络（CNN）预测加筋板应力分布的潜力。针对几何可变（含不均匀筋条排布）、材料线弹性/非线性属性的加筋板，提出了面向CNN的自适应输入表征方法，并将板、腹板、翼缘应力分别输出。通过多通道CNN架构处理结构各部分特征，对比了含PCA的MLP、无跳跃连接的CNN及含跳跃连接CNN（U-Net）在五类复杂度递增的案例中的表现。主要结论如下： （1）所提自适应建模方法能有效处理元素数量和结构部件变化的体系； （2）CNN（尤其U-Net）对复杂应力模式及局部特征的捕捉能力更强，相比FEM的MAPE<5%； （3）MLP在复杂场景中能力受限，而深度架构（如CNN）精度更高； （4）CNN凭借局部连接性与空间层级学习能力，成为结构分析与设计的强有力工具。 未来研究方向：将网格化CNN框架扩展至动力载荷下的时变应力预测，并验证其在曲面板、复合材料板等复杂结构中的普适性。

核心方法总结

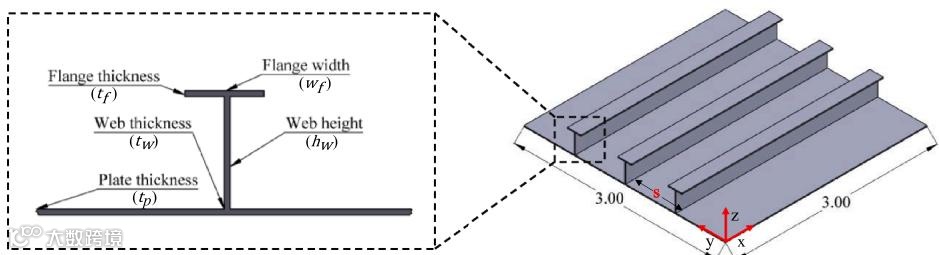

1. 数据生成：基于参数化ABAQUS脚本生成加筋板有限元数据，考虑几何参数（板厚 、筋条高 等）、载荷（均布/局部）与边界条件变化，采用四节点减缩积分壳单元（S4R）构建 FE 模型，通过绑定约束连接板与筋条、腹板与翼缘。
2. 网格化表征：
• 输入编码：几何参数、载荷位置/幅值、边界条件编码为多通道矩阵（如7通道网格），空间分布映射至固定尺寸网格。
• 输出处理：von Mises应力场按板、腹板、翼缘拆分为三通道输出；通过堆叠腹板/翼缘解决筋条数量不固定问题。
3. 模型架构：
• MLP-PCA：输出（应力场数据）经 PCA 降维（保留 > 95% 方差），MLP 预测主成分权重以重构应力场。

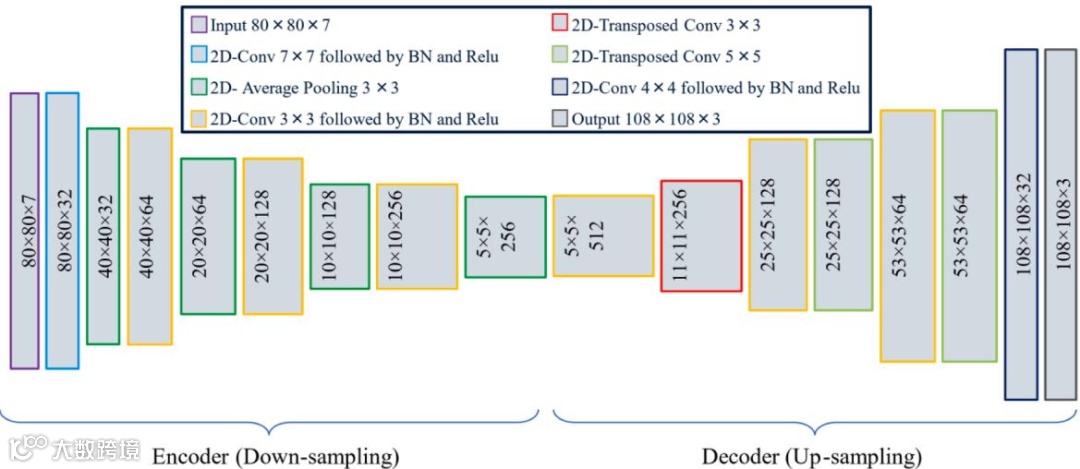

• CNN-1：编码器-解码器结构，无跳跃连接。

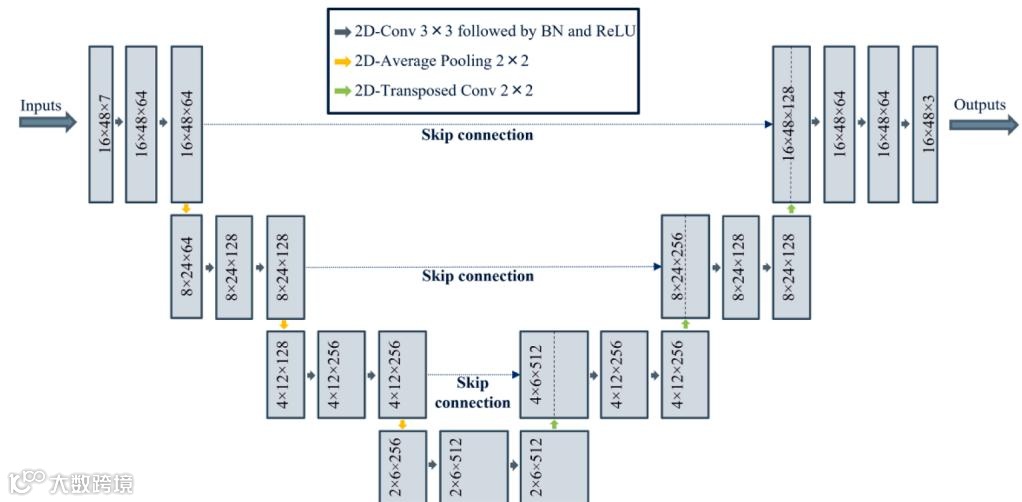

• CNN-2（U-Net）：含跳跃连接的编码器-解码器，保留细节并缓解梯度消失。


1. 训练策略：Adam优化器（初始学习率 ）、MSE损失函数、ReLU激活、750轮次训练、学习率衰减因子 0.5，数据标准化至[0,5]。
2. 评估指标：RMSE（均方根误差）、MAPE（绝对百分比误差均值）、PAPE（峰值应力绝对误差）及PAE（峰值误差）。

✅ 第二层：全局洞察

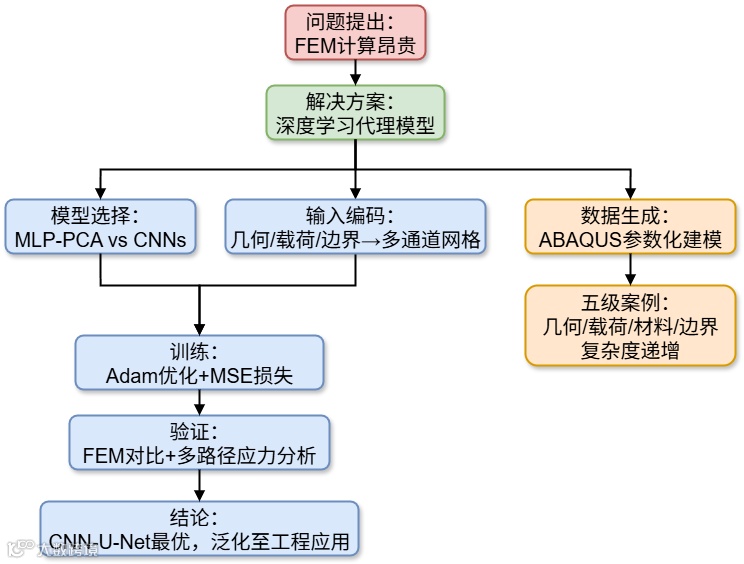

研究图景

总览表格

✅ 第三层：理论基石

核心理论讲解

• 有限元方法基础：将连续结构离散为单元/节点网络，通过刚度矩阵 建立平衡方程   ，其中 为节点位移， 为载荷向量。von Mises应力   用于评估材料屈服。
• 代理模型思想：构建计算廉价的黑箱模型   近似FEM响应。传统方法（如Kriging）在高维空间表现不佳，神经网络通过非线性映射提升表达能力。
• CNN空间特征提取：卷积核通过局部感知野捕捉空间模式（如应力梯度）。编码器降维提取抽象特征，解码器上采样重建空间细节，U-Net跳连融合浅层/深层特征提升定位精度。
• PCA降维原理：设应力场矩阵  ，协方差矩阵   的特征向量即主成分，前 维保留95%方差时实现输出维度压缩，MLP 预测主成分权重以重构应力场。

关键术语深究

公式与原理

1. 弹塑性材料本构：
• 源头：Ramberg-Osgood硬化模型，描述钢材超过屈服应变   后的幂律硬化行为。
• 变量：  MPa（初始屈服应力），  MPa（强度系数）， （硬化指数）。

2. 卷积操作：
• 物理意义：  为卷积核权重，在   位置提取局部模式（如应力梯度）；  为偏置引入非线性； （ReLU）激活模拟神经元阈值响应。

工程直观类比

• 网格化表征 ⇨ 乐高积木标准化：将形状各异的加筋板拆解为统一尺寸的“积木块”（网格单元），CNN如同按图纸组装积木的工人，通过局部拼装规则重建整体结构。
• 跳跃连接 ⇨ 工程师多级复核：浅层特征如初算应力分布，深层特征如精细校核；跳跃连接如同设计主管直接比对初稿与终稿，避免细节丢失（等效于梯度直达）。

✅ 第四层：数理模型与算法逻辑

数学模型全解

1. 网格化输入表征模型

• 输入变量矩阵：几何参数   + 载荷   + BC编码 → 按空间位置映射为多通道张量
• 例如局部载荷：
• BC编码：
• 物理意义：每个通道对应一种物理场（厚度场/载荷场等），CNN通过卷积核学习场耦合效应


2. 应力输出重构模型

• 输出三通道张量   分别对应：
• ：板应力  （单位：Pa）
• ：腹板堆叠应力
• ：翼缘堆叠应力
• 堆叠原理（图8）：对 个筋条，沿横向堆叠：

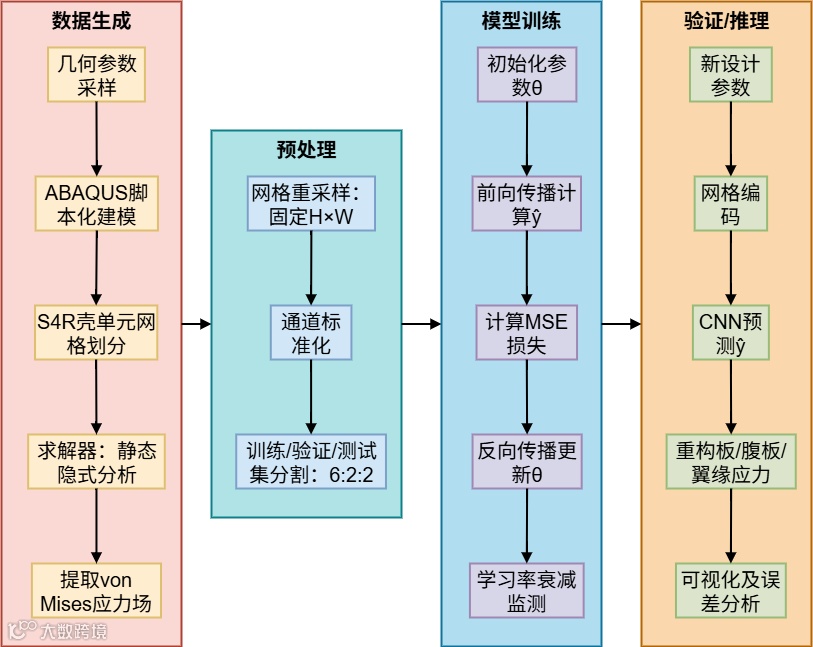

算法逻辑流程

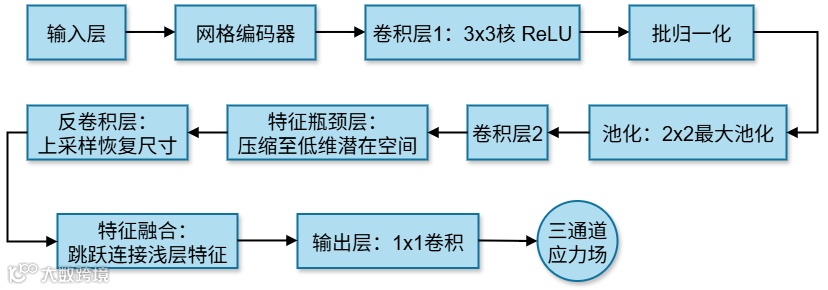

网络架构细节

损失函数构成

• 物理意义：通过 MSE 对高应力区误差的 “平方加权”，间接关注关键应力区域。

优化策略

• Adam优化器
• 学习率调度： （每50轮减半）
• 批大小：32（GPU并行效率与收敛稳定性平衡）

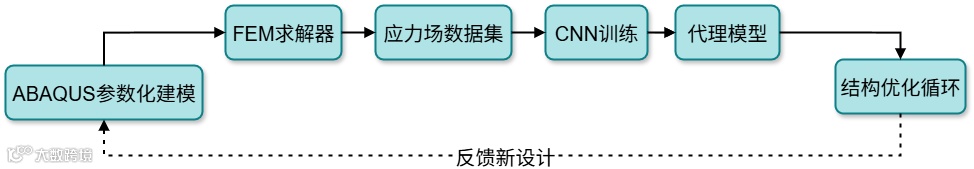

有限元-深度学习耦合机制

• 数据驱动前处理模式：FEM批量生成高保真数据集 → CNN学习输入（几何/载荷）-输出（应力）映射
• 信息传递路径：

✅ 第五层：工程实现与数据流

数据流详解

输入端

• 数据生成：拉丁超立方采样（LHS）在参数空间均匀取样
• ABAQUS模型：
• 单元类型：S4R缩减积分壳单元（兼高效性与精度）
• 网格尺寸：板 ，腹板 ，翼缘 （网格无关性验证）
• 数据结构：每个样本为元组  ，


• 批处理：32样本/批 → GPU并行加速（NVIDIA Tesla V100）
• 周期控制：最大750轮，早停阈值=50轮无验证集提升
• 归一化：线性缩放至[0,5]：

验证与推理

• 新设计响应预测：输入  → 输出
• 精度验证：沿三条路径（图9）对比FEM结果：
• Path 1：载荷中心线应力分布
• Path 2：距离板边0.3m截面
• Path 3：筋条腹板-翼缘交线

技术栈说明

✅ 第六层：结果验证与图表解读

关键图表深度解析

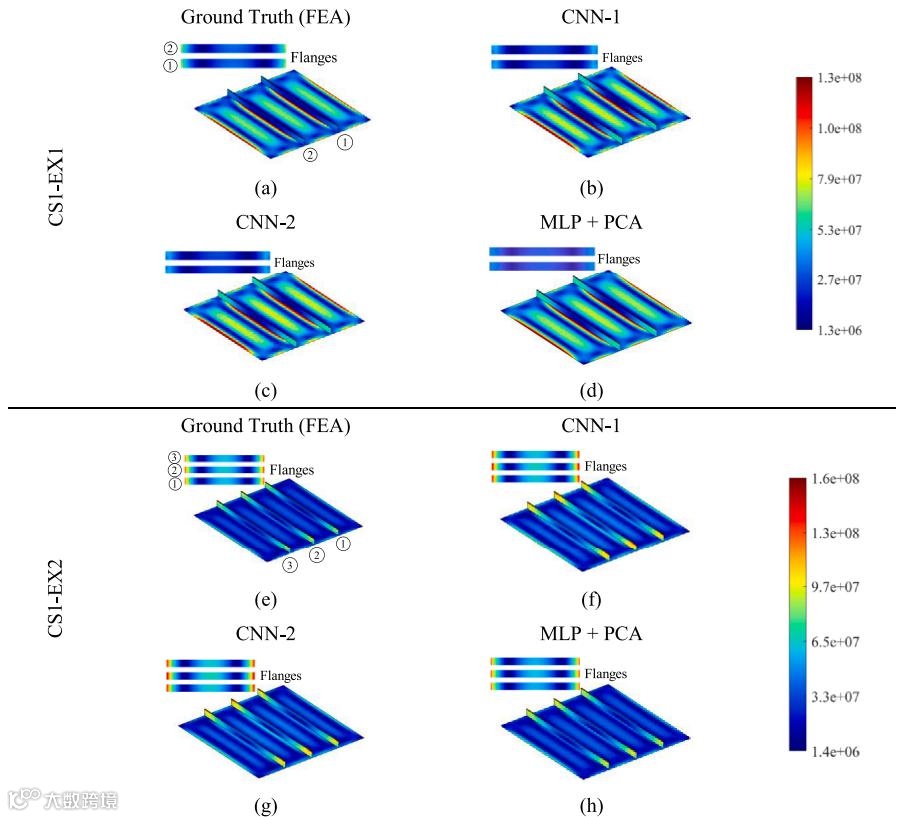

1. 图10：案例1应力云图对比（MLP/CNN-1/CNN-2 vs FEM）

• 目的：验证均匀载荷下几何变化时应力预测精度
• 内容描述：
• (a)(e)：FEM基准场（Pa量级）
• (b)(f)：MLP预测（最大误差41.4 MPa，表9）
• (c)(g)：CNN-1预测（局部应力峰轻微平滑）
• (d)(h)：CNN-2预测（筋条交界处细节最佳）
• 结论： ① CNN-2 > CNN-1 > MLP（筋条根部应力集中捕捉能力） ② 所有模型在平板区域精度高（>98%），筋条连接处误差上升
• 逻辑支撑：证明跳跃连接对局部特征提取的有效性 → 为U-Net在复杂案例优势提供依据

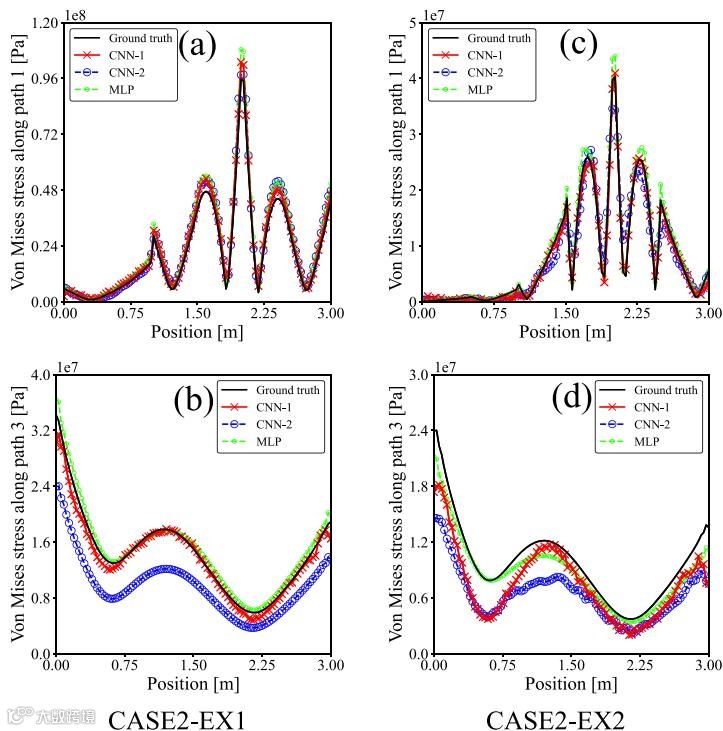

2. 图15：案例2路径应力曲线（固定局部载荷）

• 目的：评估固定局部载荷下几何参数变化对预测精度的影响
• 内容描述：
• 横坐标：沿Path的弧长（m）
• 纵坐标：von Mises应力（MPa）
• 曲线：FEM、CNN-1，CNN-2、MLP
• 结论：最大误差发生在载荷边界处。

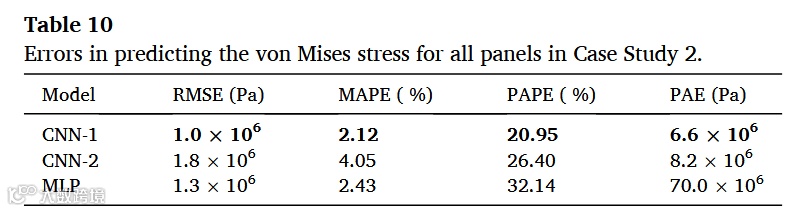

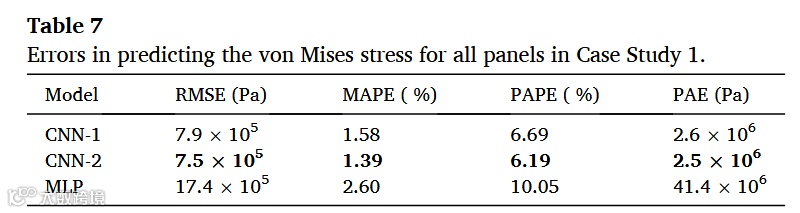

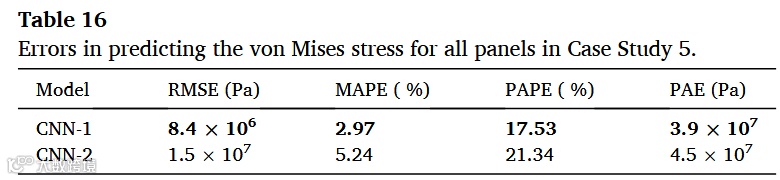

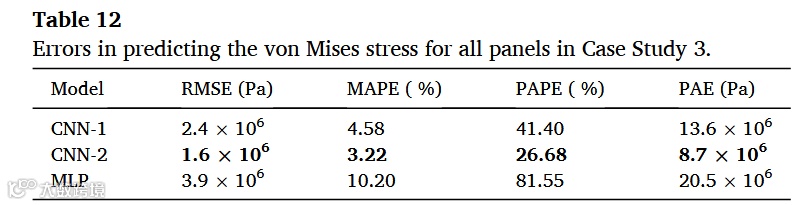

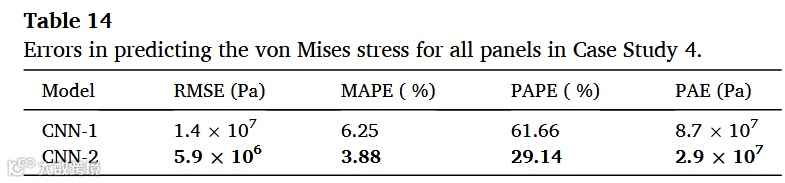

3. 表7/10/12/14/16：五案例误差指标汇总

隐含认知：跳跃连接在局部特征提取（案例3/4）和全局平滑（案例5）间存在权衡

✅ 第七层：思维洞察

隐含假设揭示

1. 材料理想化：

• 弹塑性模型忽略包辛格效应和循环硬化，实际动态载荷下可能导致预测偏差
• 隐含假设：材料属性空间均匀（未考虑焊缝/缺陷导致的局部弱化）

2. 网格收敛性：

• 网格理想化：采用均匀网格（108×108），虽经敏感性验证，但高应力梯度区（如筋条根部）未采用自适应加密网格，可能导致局部应力分辨率不足

3. 载荷简化：

• 局部载荷为理想矩形分布，忽略实际接触非线性 → 边界处应力场可能振荡

精妙处理方法

1. 堆叠输出重组：

• 创新点：将变数量筋条腹板/翼缘沿非连续方向堆叠 → 维持固定输出维度
• 效果：避免零填充导致的边界伪影，保留筋条间独立力学行为

2. 损失函数隐式物理约束：

• 未显式引入平衡方程，但MSE损失对高应力区加权 + 梯度平滑项 → 间接强化应力连续性
• 证据：案例4中筋条根部的应力过渡更平滑

3. 边界条件整数编码：

• 将离散BC状态映射为全图均匀标量场 → 使CNN卷积核学习边界效应卷积模板

思维转折点

1. 从MLP转向CNN的决断：

• 关键实验：案例3中MLP无PCA时MAPE>10% → 认识全连接网络无法捕捉局部载荷空间相关性

2. 跳跃连接的辩证使用：

• 初始假设：U-Net始终最优 → 但案例2/5显示复杂局部特征时跳连导致过拟合
• 改进方向：自适应跳连权重（如根据应力梯度动态调节）

影响评估

✅ 第八层：知识迁移与拓展

可迁移方法论

1. 物理感知数据生成：

• 关键参数：拉丁超立方采样时添加相关性约束（如   与   负相关模拟轻量化设计）
• 改进示例：在船舶肋骨优化中施加   更贴近工程经验

2. 数据量优化策略：

• 案例 1 验证 RMSE 在 2240 样本时收敛，实际采用 3500 样本确保稳定性；对复杂案例（如案例 4 含材料非线性），需适当增加数据量（2000 样本），平衡计算成本与预测精度低精度

3. 通道化输出验证：

• 分离板/筋条误差分析（案例4中腹板PAPE=29.14%>板3.88%）→ 针对性改进弱部件预测

复现与改进路径

复现步骤：

1. 数据层：基于ABAQUS Python API实现参数化建模（开源代码待补充）
2. 预处理

改进方向：

1. 物理信息损失函数：

   新增平衡方程残差项 + 边界力约束项

2. 几何自适应卷积： 将固定网格升级为图卷积（GNN）→ 直接处理非结构化网格（解决堆叠顺序敏感性）

3. 动态载荷扩展： 引入LSTM+CNN时空架构预测   → 适用于冲击/疲劳分析

跨领域应用潜力

📌 本论文的通用知识迁移总结

• 建模技巧：

  ① 网格化结构编码：变拓扑几何→固定网格（如腹板纵向堆叠）

  ② 边界条件标量化：离散状态→全域均匀整数场

• 训练范式：

  ① 早停保护：验证损失50轮未降即终止

  ② 多通道分离：板/筋条独立输出通道

• 验证策略：

  ① 路径分析法：载荷中心/边界/连接处三路径验证

  ② 极端工况覆盖：固支-简支跳变等敏感场景

• 改进方向：

  ① 物理正则化：损失函数显式加入平衡方程约束

  ② 几何图网络：GNN处理非结构化网格

  ③ 时空预测：CNN-LSTM扩展至瞬态应力

• 跨领域应用：

  ① 航空：机翼桁条优化

  ② 电子：芯片热应力管理

  ③ 医疗：植入物应力遮挡评估
