三维正交编织复合材料热导率的跨尺度智能预测框架
论文信息：
-

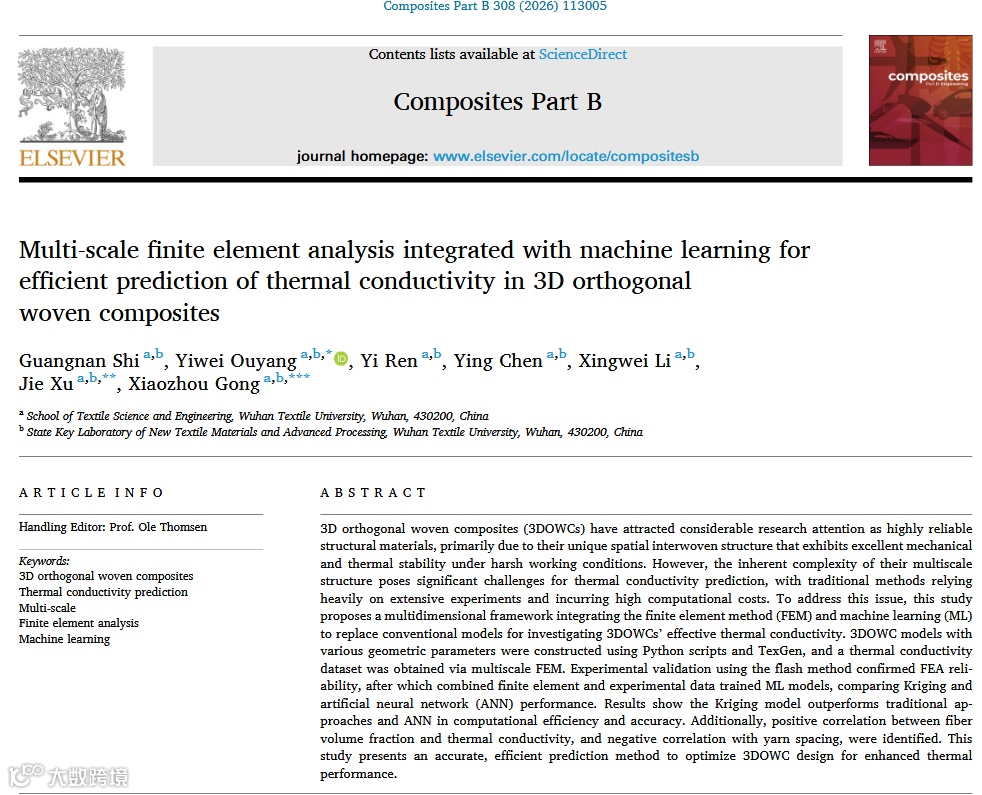

• 英文标题: Multi-scale finite element analysis integrated with machine learning for efficient prediction of thermal conductivity in 3D orthogonal woven composites -
• 中文译名: 融合多尺度有限元与机器学习的3D正交编织复合材料热导率高效预测 -
-
作者单位：武汉纺织大学 DOI: https://doi.org/10.1016/j.compositesb.2025.113005
🔍 第一部分
✅ 第一层：论文总结
该研究发现了三维正交编织复合材料(3DOWCs)热导率预测高成本低效率的问题，其核心硬挑战在于多尺度结构复杂性与传统数值模拟的计算负担。作者提出方法——融合多尺度有限元与机器学习（Kriging模型替代传统FEM），首次系统性实现了<5%实验误差的强效果，并凝练出纤维体积分数与纱线间距对热导率调控规律的新见解。
✅ 第二层：论文拆解
-
1. 真实工程问题 -
• 核心领域：航空航天热端部件（如航空发动机燃烧室衬套）、电子封装散热结构 -
• 痛点描述：3DOWCs各向异性热导率直接影响服役寿命，但现有技术依赖激光闪光法等实验检测，单样本制备耗时长，成本高；传统有限元分析(FEA)单模型计算耗时>8秒，无法支撑快速优化设计 -
2. 核心科学挑战 -

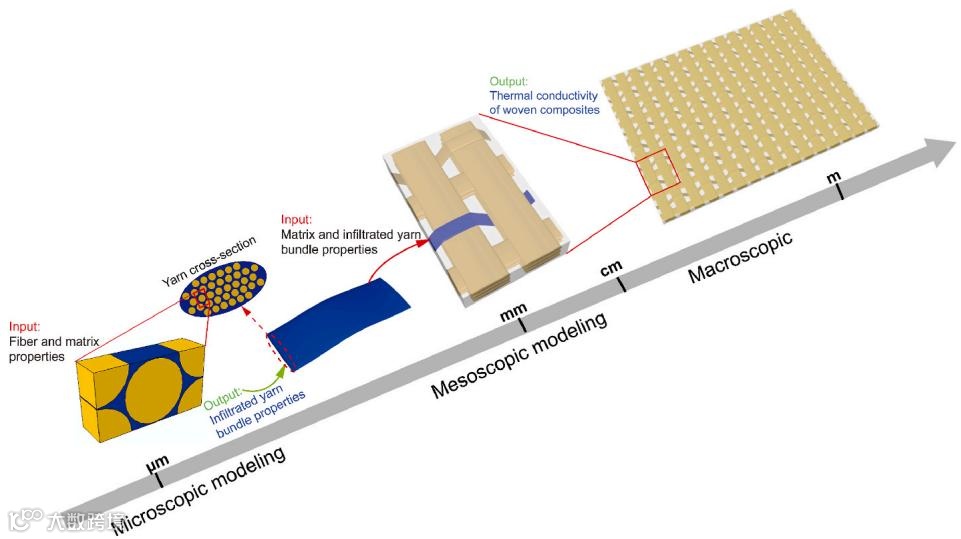

• 多尺度耦合鸿沟：微尺度（纤维-基体界面）到介观尺度（纱线编织结构）的热传导路径难以统一建模 -
• 计算效率瓶颈：传统 FEM 需多次迭代收敛，几何尺寸大时计算时间呈指数增长，而工业设计需分钟级响应 -
• 离散变量约束：纱线规格（1K-12K）属于类别变量，传统回归模型难以处理 -
-
3. 核心方法 -
创新双引擎架构：
-
-
四重巧思: -
• 周期性边界条件(PBCs)的精确数学表达 -
• 引入拉丁超立方采样(LHS)处理5维混合变量空间 -
• 构建定向优化Kriging模型（Warp/Weft/TH方向独立建模） -
• 开发微观RVE自动化网格收敛技术 -
4. 研究结果 指标 Kriging模型 传统FEM ANN模型 R²(厚度方向) 0.9778 基准 0.8661 实验验证误差(MAPE) 2.94-5.55% 基准 >7.8% -
5. 凝练出的新见解 -
• 热导率调控法则：
-
• 各向异性本质：厚度方向热导率受捆绑纱倾角调控（ ）
✅ 第三层：全局架构与核心精粹
原文精粹：
-
• 摘要：三维正交编织复合材料(3DOWCs)因其空间交织结构在高苛刻工况下的优异力学与热稳定性，已成为高可靠性结构材料的研究热点。然而，其多尺度结构固有的复杂性给热导率预测带来重大挑战——传统方法严重依赖大量实验且计算成本高昂。本研究提出融合有限元法(FEM)与机器学习(ML)的多维框架替代传统模型。通过Python脚本和TexGen构建不同几何参数的3DOWC模型，采用多尺度FEM获取热导率数据集。经闪光法实验验证FEA可靠性后，联合有限元与实验数据训练机器学习模型（对比Kriging与ANN性能）。结果表明，Kriging模型在计算效率与精度上均超越传统方法及ANN。同时揭示了纤维体积分数与热导率的正相关性及纱线间距的负相关效应。本工作为优化3DOWC热性能设计提供了一种精准高效预测方法。 -
• 结论：本研究开发了集成多尺度FEM与ML的先进框架，精准预测3DOWCs有效热导率。基于FEM数据训练的机器学习模型（尤其Kriging）展现出卓越性能。参数研究表明：纤维体积分数提升增强热导率各向同性；介观层面，纱线间距与面内热导率呈正相关，而与厚度方向热导率呈负相关。该方法为航空航天热管理领域3DOWCs优化设计提供了可靠工具。

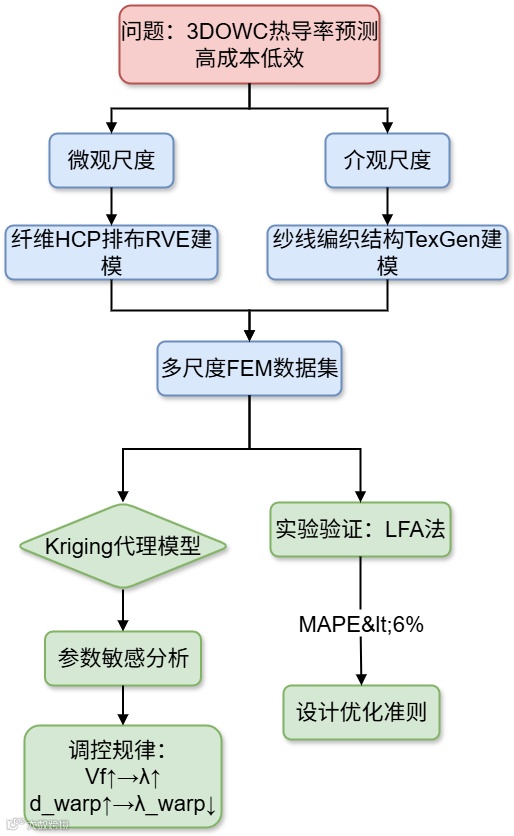

逻辑结构导图：
🔬 第二部分：技术解构
✅ 第四层：理论基石——热传导的系统性架构
核心理论体系：
-
1. 傅里叶定律的张量扩展：
揭示各向异性材料热流密度 与温度梯度 的耦合关系 -
2. 代表性体积单元(RVE)理论： -

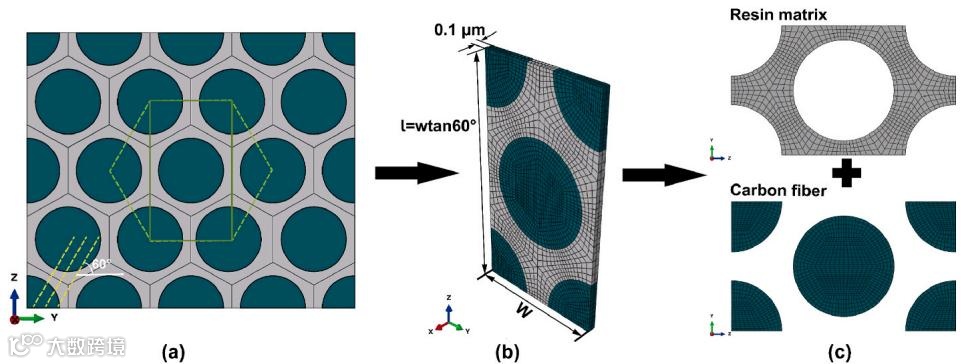

• 微观RVE：单纤维+四分之一纤维构成六方密堆（HCP）晶胞 -
-
• 尺寸关联：
建立纤维直径 与模型宽度 的数学约束 -
3. 周期性边界条件(PBC)数学本质： -
• 表面约束：
-

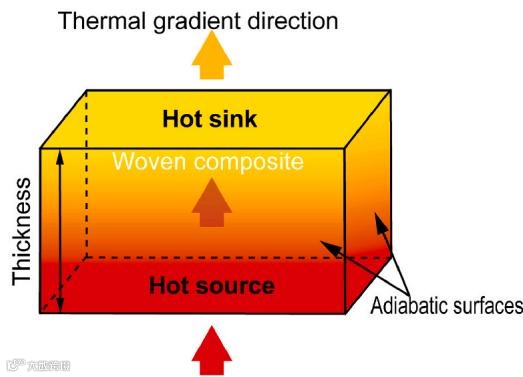

• 物理意义：相邻RVE界面温度/热流连续，消除边界效应对小尺寸模型的影响

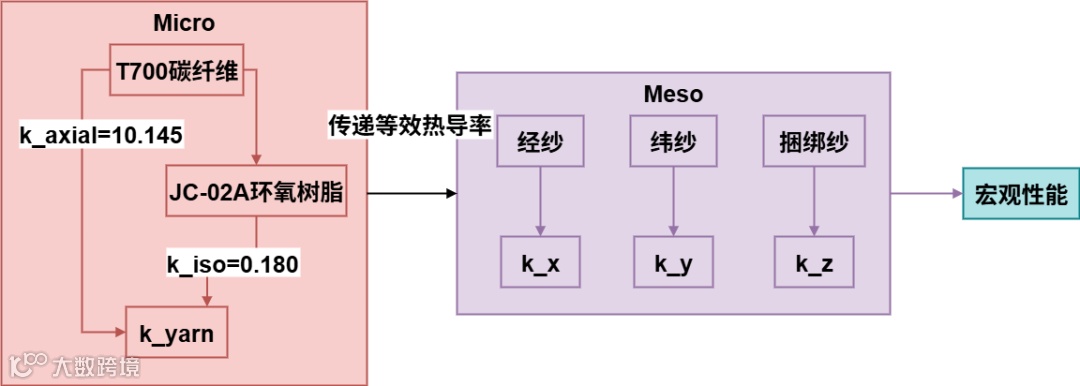

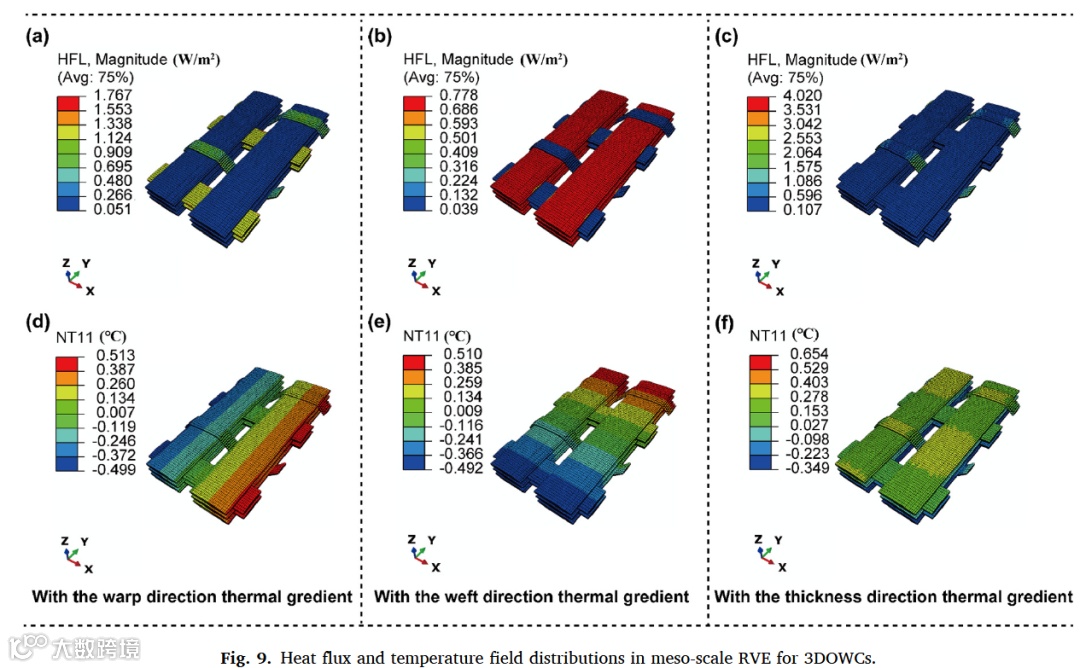

热传导跨尺度传递机制：
✅ 第五层：数理模型与算法逻辑
数学模型深度剖析：
| 方程 | 物理实体 | 变量解析 | 单位/意义 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
算法逻辑流程：
-

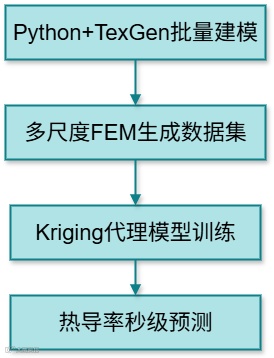

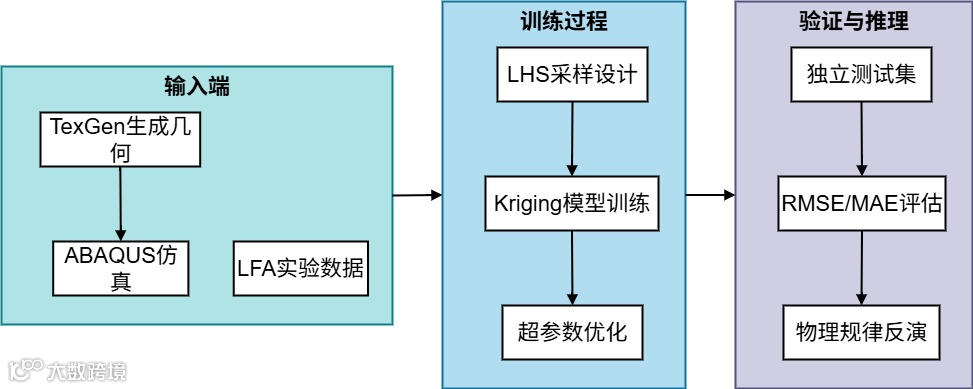

1. 多尺度数据流：
-

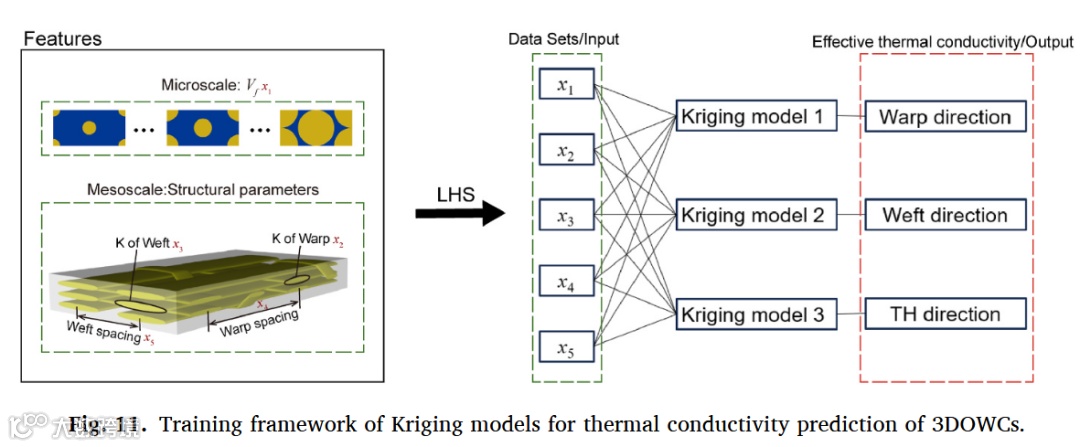

2. Kriging训练机制： -
• 输入层： -
• 核函数： -
• 优化目标：
✅ 第六层：工程实现与数据流

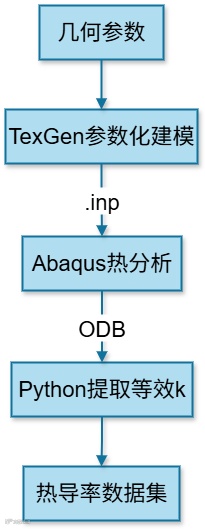

数据生命周期图：
✅ 第七层：结果验证与图表解读

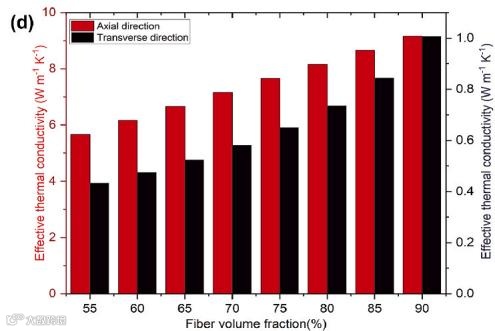

图4d：纱线热导率随纤维体积分数变化
-
• 目的：验证微观RVE模型可靠性，揭示 主导效应 -
• 物理意义： >75%时纤维形成连续导热网络，曲率骤增

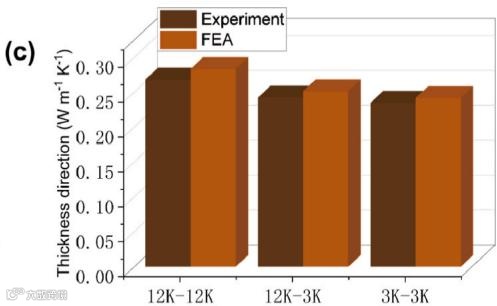

图10e：FEA与实验热导率对比
|
|
|
|
|
| 误差(MAPE) | 5.55% | 3.67% | 2.94% |

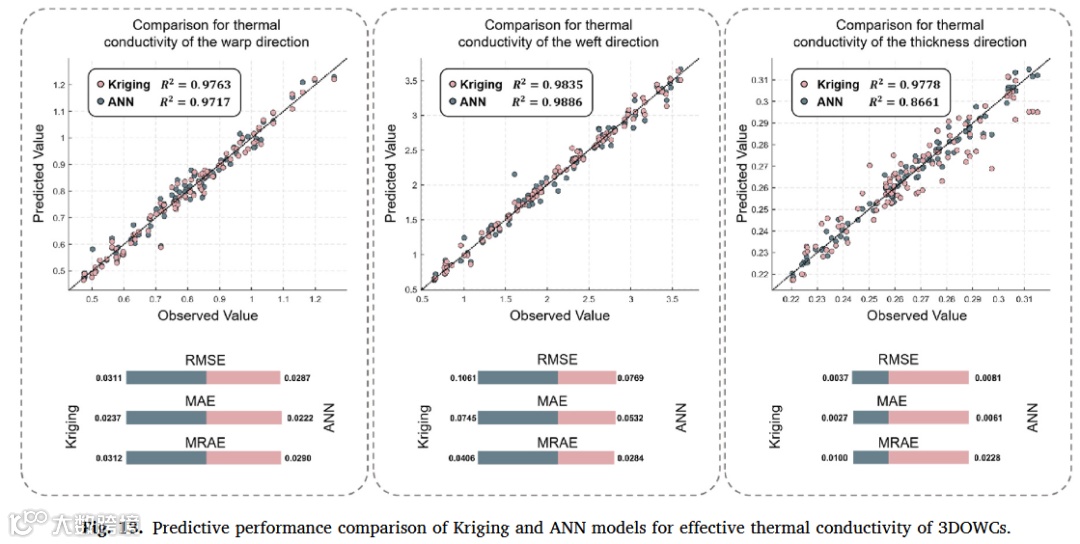

图13：Kriging与ANN预测性能对比
-
-
• 关键证据：厚度方向Kriging的 =0.9778 > ANN的0.8661 -
• 隐含结论：对于小样本(仅90组)的物理场预测问题，Kriging泛化性更优
✅ 第八层：思维洞察
隐藏假设：
-
• 界面完美粘结（忽略纤维-基体热阻） -
• 纱线横截面均匀（未考虑真实制造缺陷）
精妙处理：
-
1. 离散变量编码：将纱线K值(1K/3K/6K/12K)转化为设计空间离散点 -
2. 厚度方向边界：巧用Dirichlet条件模拟实际表面热传递 -
思维转折点：
当发现ANN即使深度优化后(
=0.082)仍略逊于Kriging(
=0.035)时，团队洞悉到：在物理规律明确的低维问题中，协方差驱动的Kriging比纯数据驱动的ANN更具先验优势
局限性与批判：
-
• 外推风险：训练域内 ，超出范围预测未经验证 -
• 硬件限制：FEA数据生成仍耗时>200小时
✅ 第九层：知识迁移与拓展
可迁移方法论：
| 模块 | 可应用领域 |
|
|
|
|
|
|
|
|
|
复现与改进路径：
-
1. 复现四阶台阶： -
• 安装TexGen+ABAQUS环境 -
• 运行 generate_RVE.py生成几何 -
• 调用 thermal_simulation.inp提交计算 -
• 执行 kriging_train.ipynb训练模型 -
2. 突破性改进方向： -
• 融合图神经网络(GNN)处理非周期性纺织结构 -
• 引入迁移学习缩减不同编织构型训练成本 -
• 开发在线学习系统实时更新材料数据库
优化建议：
1）建立热-力耦合代理模型，支撑多物理场协同优化；2）与空客等制造商合作构建工业级材料数据库；3）探索量子退火算法求解高维设计空间全局最优解
