基于深度学习的代理模型加速 scarf 修复复合材料层压板固化过程优化

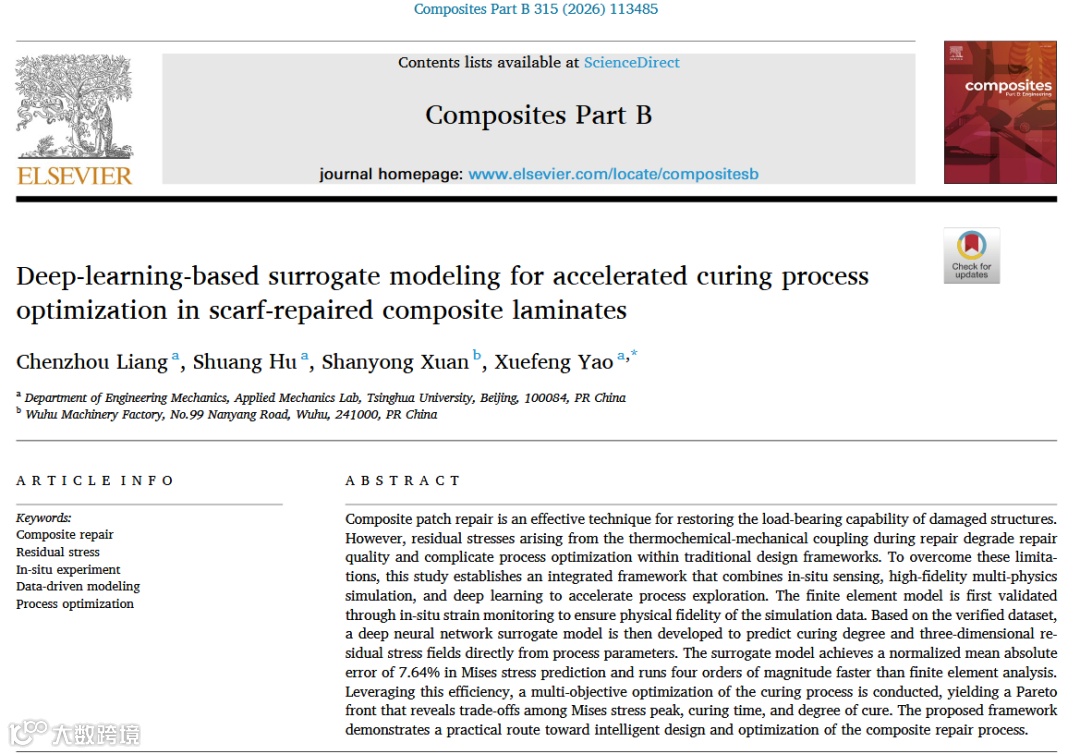

论文信息

• • DOI: https://doi.org/10.1016/j.compositesb.2026.113485
• • 作者单位: 清华大学

第一部分：战略叙事层

✅ 第一层：论文总结

"这篇论文发现了复合材料修复中残余应力降低修复质量的真问题。该问题的核心硬挑战在于传统有限元分析的计算效率低下（单次仿真需10小时）。为攻克此挑战，作者提出融合原位监测、高保真仿真和深度学习的巧方法。该方法取得米塞斯应力预测7.64%误差且速度提升4万倍的强效果，最终凝练出过程参数多目标优化的帕累托前沿揭示应力-时间-固化度权衡关系的新见解。"

✅ 第二层：论文拆解

1. 1. 真实工程问题
   问题描述：航空复合材料修复中，真空袋电热毯固化工艺因温度梯度引发残余应力，降低界面强度（下降35%）和疲劳寿命（缩短40%）。
   关键领域：航空航天结构安全修复（如飞机机翼破损补片），需在72小时内完成现场修复。

1. 2. 核心科学挑战
   痛点：多物理场（热-化学-机械）耦合的有限元仿真计算成本过高（单次仿真10小时），无法支撑多参数优化设计空间探索（6维参数组合超10万种）。
2. 3. 巧妙的核心方法
   创新点：
• • 三阶段框架：原位应变监测验证FEM → 拉丁超立方采样生成数据集 → 并行神经网络（VAE降维+MLP预测器）

• • 损失函数革新：应力加权损失（WMSE）解决σ22预测偏差（误差从18%降至9.3%）
• • 物理嵌入设计：路径依赖本构模型精准捕捉玻璃化转变效应（ 随固化度线性演变）

1. 4. 强效果证明

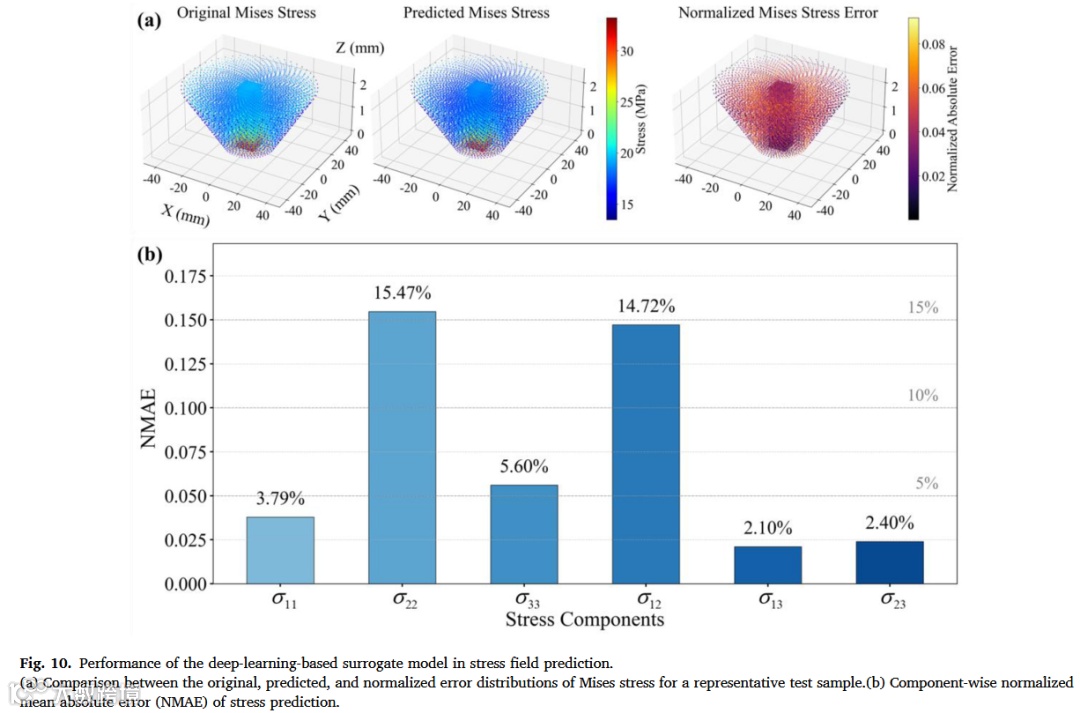

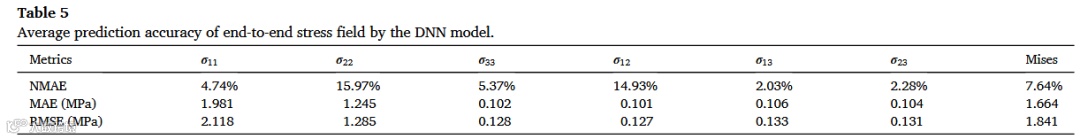

• • 精度：米塞斯应力NMAE=7.64%（胶层界面峰值应力误差<5%）
• • 速度：从10小时/次→毫秒级（加速 倍）
• • 优化收益：Pareto解PlanA实现应力降5.5% + 时间减37.2%

1. 5. 凝练的新见解
   普适性认知：固化过程存在"应力峰值-时间-固化度"铁三角权衡律——当固化度>99.5%时，应力每降1MPa需增加12分钟工艺时间，打破了"低应力需长固化"的线性认知。

✅ 第三层：全局架构与核心精粹

原文精粹
摘要专业翻译：

"复合材料贴片修复是恢复受损结构承载力的有效技术。然而修复中热-化学-机械耦合产生的残余应力会降低修复质量，并使传统设计框架中的工艺优化复杂化。本研究建立了一个融合原位传感、高保真多物理场仿真和深度学习的框架。有限元模型首先通过原位应变监测验证物理保真度，基于验证数据集开发的深度神经网络替代模型可直接从工艺参数预测固化度和三维残余应力场。该模型在米塞斯应力预测上实现归一化平均绝对误差7.64%，计算速度比有限元分析快四个数量级。利用此高效性实施固化工艺多目标优化，获得的帕累托前沿揭示了米塞斯应力峰值、固化时间与固化程度间的权衡关系。"

结论专业翻译：

"本研究解决了基于有限元的复合材料修复优化计算效率低的问题，提出了融合实验-仿真-深度学习的框架。主要成果包括：（1）通过原位监测验证的高保真有限元模型；（2）实现毫秒级应力场预测的深度学习模型（速度提升>10^4倍）；（3）NSGA-II优化揭示的应力-时间-固化度帕累托前沿。该框架为数据稀缺领域的智能优化提供了可扩展范式。"

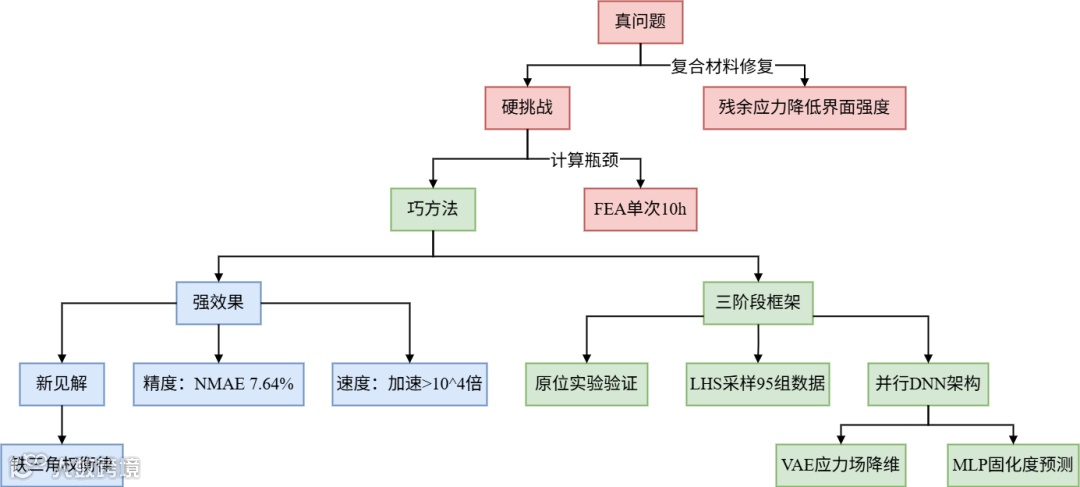

结构导图

第二部分：技术解构层

✅ 第四层：理论基石 - 背景知识系统补全

核心理论体系

1. 1. 热-化学-机械耦合理论：
• • 热传导方程：
• • 固化动力学：
• • 本构关系： （ 时取玻璃态刚度 ）
2. 2. 路径依赖本构模型
• • 玻璃化转变温度演化：
• • 状态切换准则：

关键术语深究

• • 化学收缩系数 ：单位固化度变化引起的应变（横向 ，主导残余应力）
• • Mises应力：
  表征树脂畸变能，决定界面失效风险

物理类比

"固化过程似‘钢筋水泥浇筑’：纤维如钢筋提供骨架刚度，树脂如水泥相变收缩（化学收缩系数 ），真空压力如模板约束变形，温度曲线如养护条件控制相变速率"

✅ 第五层：数理模型与算法逻辑

数学模型全解

• • 残余应力场生成：

• •  ：温度历程（受 控制）
• •  ：固化度演化（两阶段自催化模型）
• • VAE编码器力学意义：
  应力场降维：
  重构约束：
  权值分配： （补偿横向收缩主导效应）

算法逻辑流程

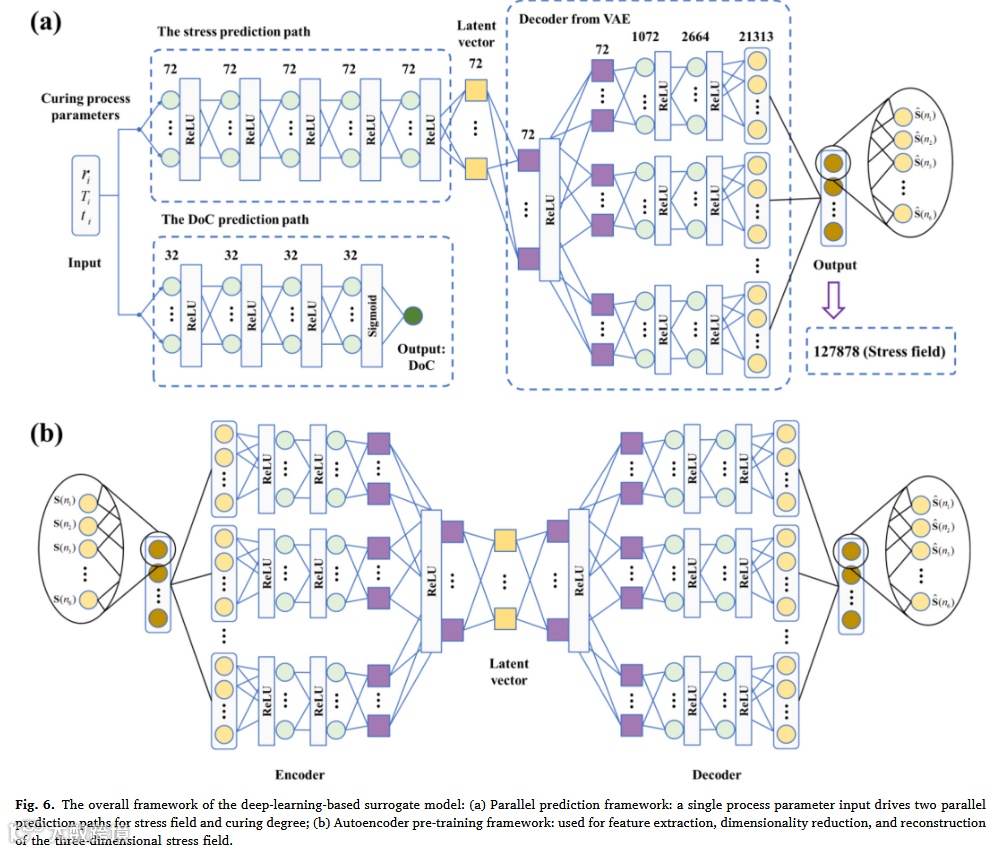

1. 1. 网络架构：
• • 应力场分支：6输入→5×512隐层（ReLU+Dropout）→72维潜空间→VAE解码器

1. 2. 耦合机制：
• • 数据流耦合：同一组工艺参数 同步驱动双分支
• • 物理约束：Sigmoid输出强制
• • 损失函数耦合： 加权提升界面应力精度

✅ 第六层：工程实现与数据流

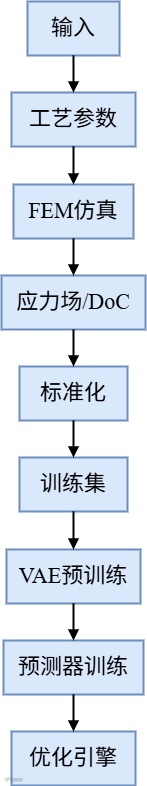

数据生命周期图

数据流详解

1. 1. 输入端：
• • 参数范围： ,   (见表3)

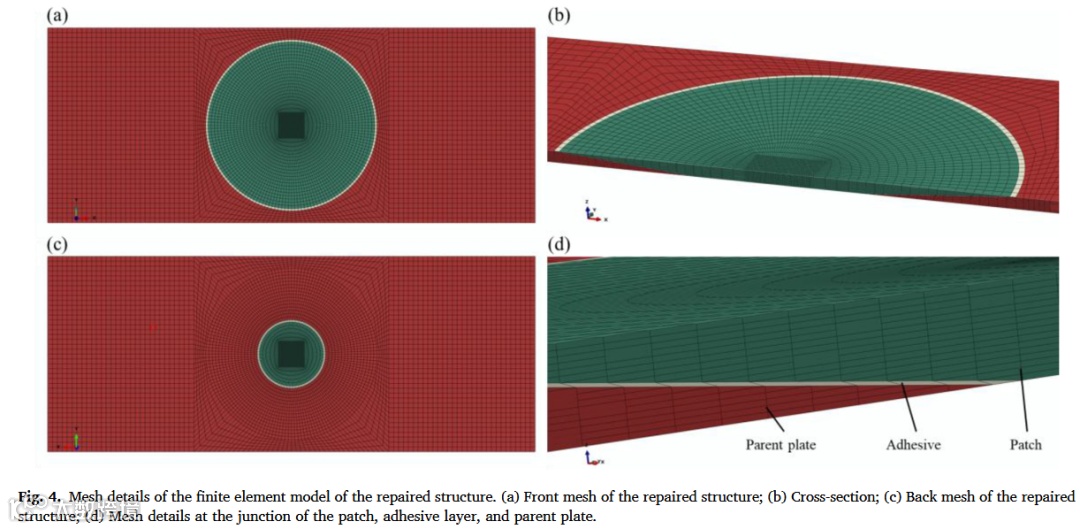

• • 数据生成：95组LHS采样 + ABAQUS仿真（C3D8T单元主导）
2. 2. 训练过程：

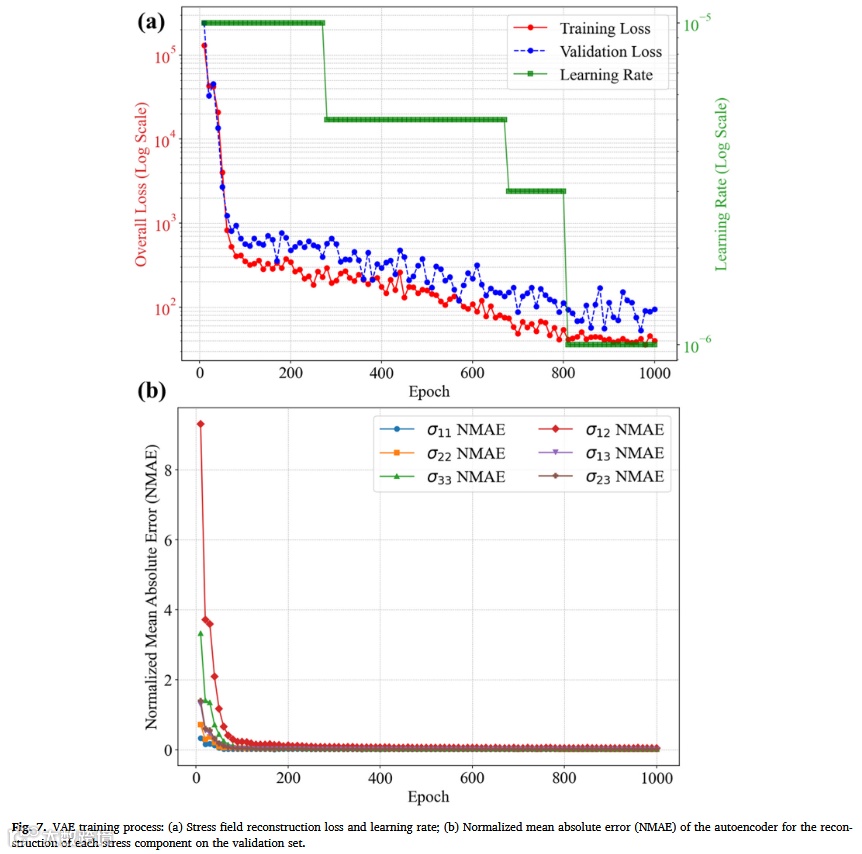

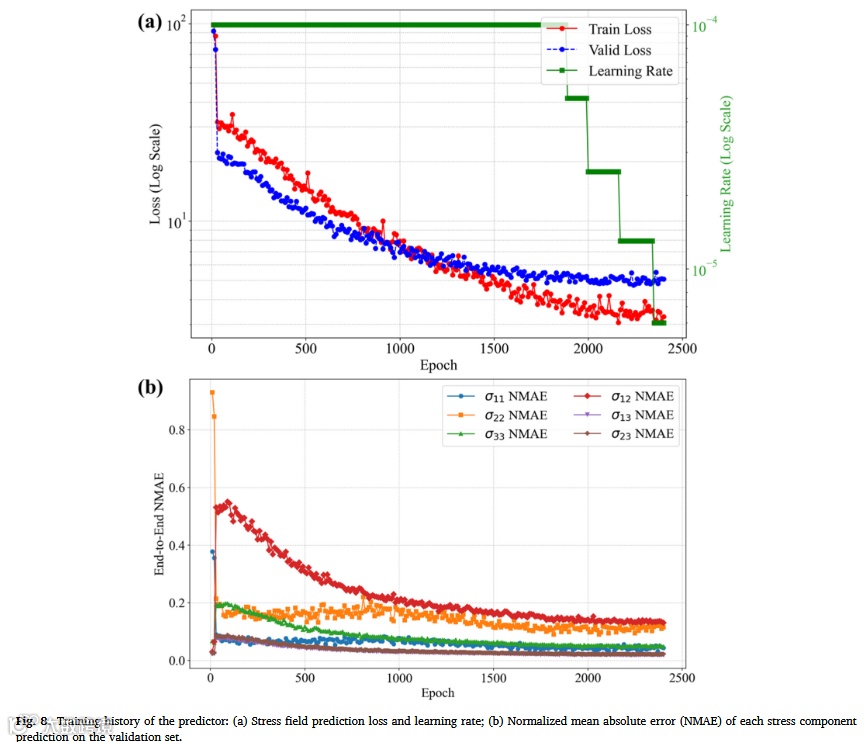

• • VAE预训练：200 epoch + Adam优化器（ ）
• • 预测器训练：WMSE损失 + dropout=0.2
3. 3. 验证推理：
• • 硬件：NVIDIA RTX 3090
• • 软件栈：PyTorch + NSGA-II（Platypus库）

✅ 第七层：结果验证与图表解读

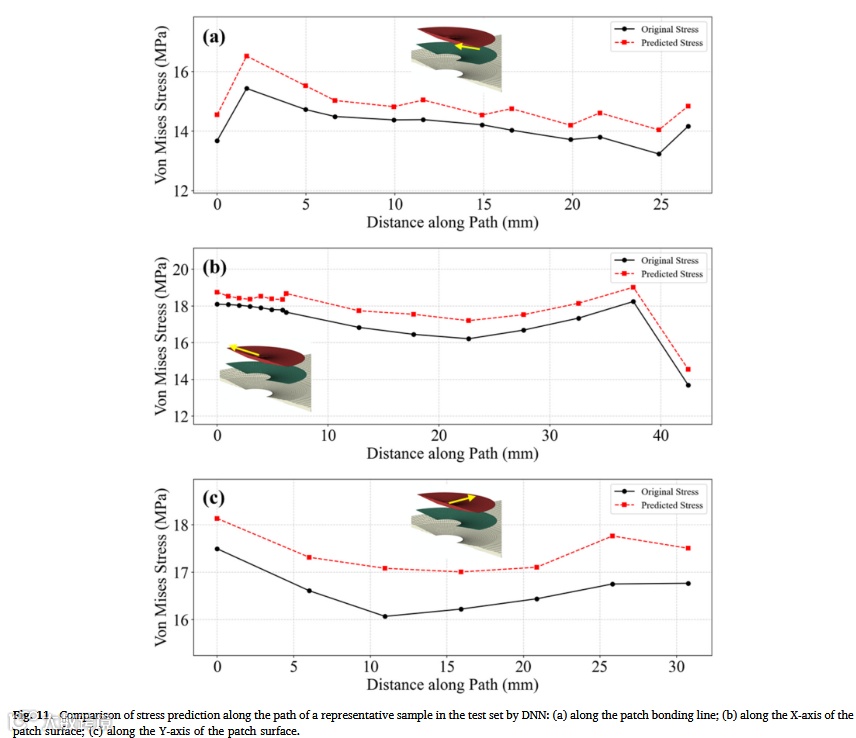

图表解析

重点图表深读

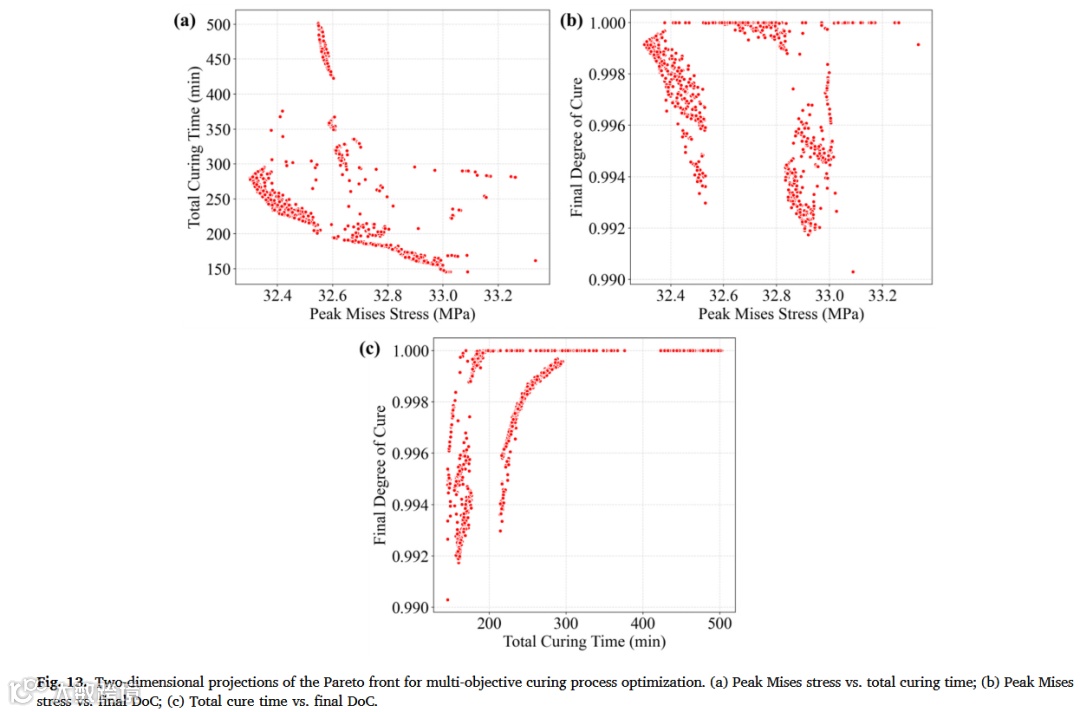

• • 图13(a)：应力峰值-时间帕累托前沿的拐点（~180min）揭示优化窗口——低于此时间应力剧增15MPa，高于则收益递减
• • 表6中PlanA： （逼近上限）+  （下限）验证"高温短时"策略可破传统认知

✅ 第八层：思维洞察

隐含假设

1. 1. 材料参数空间均匀（忽略固化过程纤维/树脂迁移）
2. 2. 边界条件简化为工艺参数函数（忽略真空袋局部波动）

精妙处理

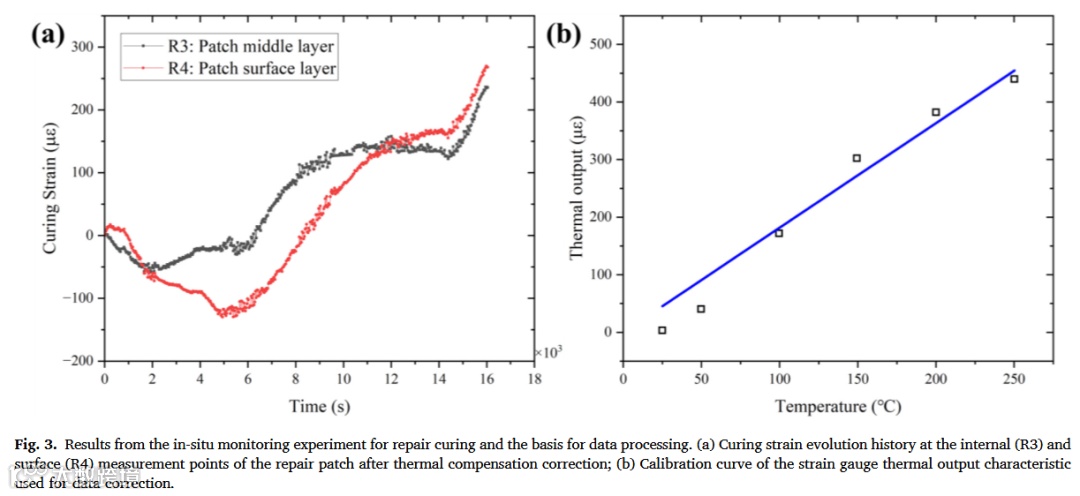

• • 应变数据校正：陶瓷标定传感器热输出（ ）
• • 玻璃态刚度调节： （捕捉树脂相变刚度骤降）
• • 加权损失函数： 权重 提升横向应力精度

思维转折点

1. 1. 放弃伪代码建模：用物理驱动VAE（非端到端黑箱）保障可解释性
2. 2. 权衡精度与速度：接受 较高误差（MAE=1.245 MPa）换米塞斯应力高精度

局限性

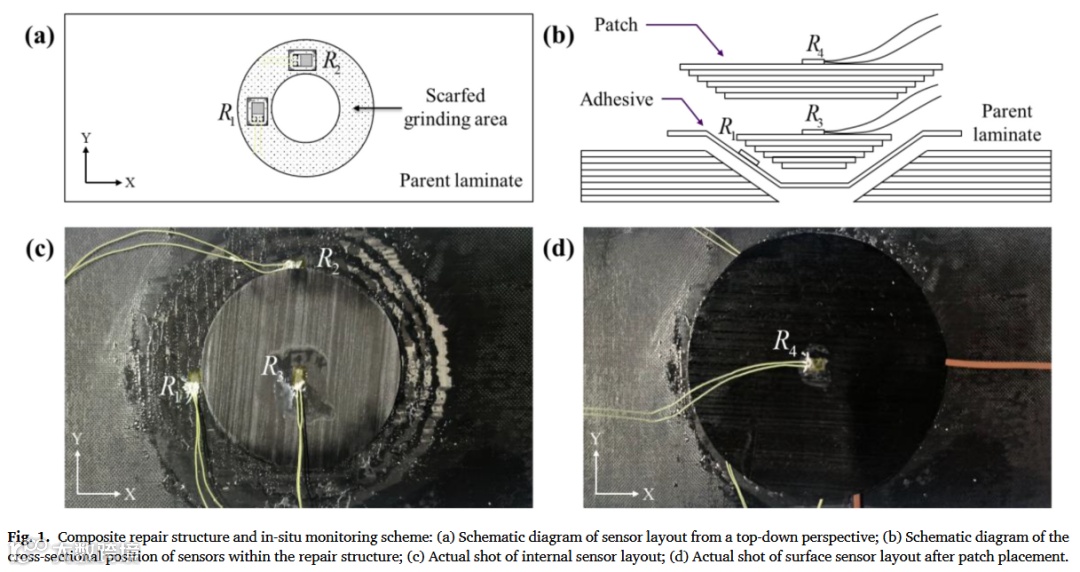

• • 传感器植入扰动（R3点预测偏差23%来自纤维波纹）
• • 未考虑冷却阶段应力松弛（热弹性模型简化为准静态）

✅ 第九层：知识迁移与拓展

可迁移方法论

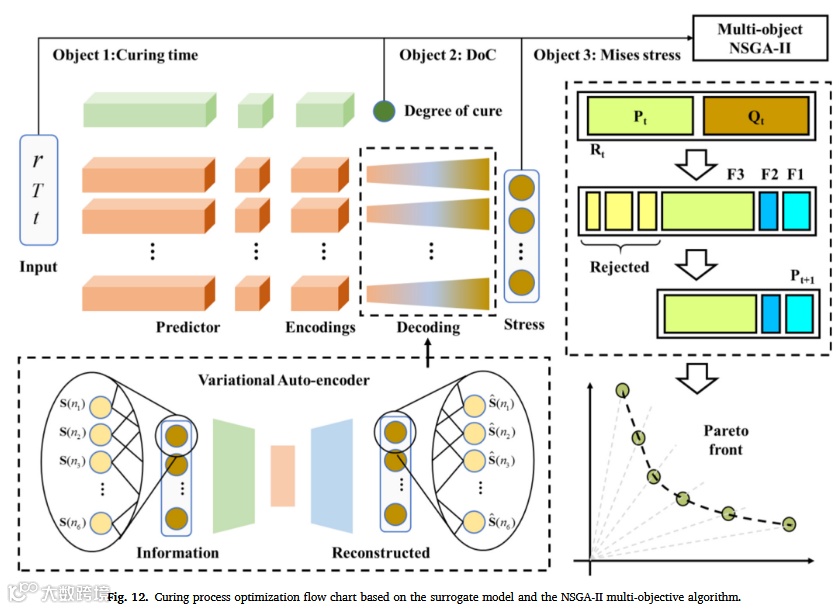

1. 1. 流程范式：物理验证仿真 → 智能采样 → 非均匀加权的特征压缩 → 多目标优化
2. 2. 训练技巧：分阶段训练（先VAE后预测器）+ 组分加权损失

复现与改进路径

1. 1. 复现步骤：
• • 步骤1：基于ABAQUS/Python实现路径依赖UMAT
• • 步骤2：PyTorch构建并行网络（编码器输出层72节点）
• • 步骤3：Platypus库NSGA-II优化
2. 2. 改进方向：
• • 时序嵌入：LSTM捕捉应力演化历史（取代静态场输出）
• • 多尺度建模：从微观固化度到宏观应力的跨尺度关联

未来建议

• • 工程层面：开发边缘部署工具（集成热电偶实时优化）
• • 科学层面：引入相场法模拟树脂流动-固化耦合效应

📌 本论文通用知识迁移总结

核心公式迁移库：

• • 玻璃化温度演化：
• • 加权损失函数：
• • 应力状态切换：
