复合材料层合板残余拉伸强度的深度学习方法

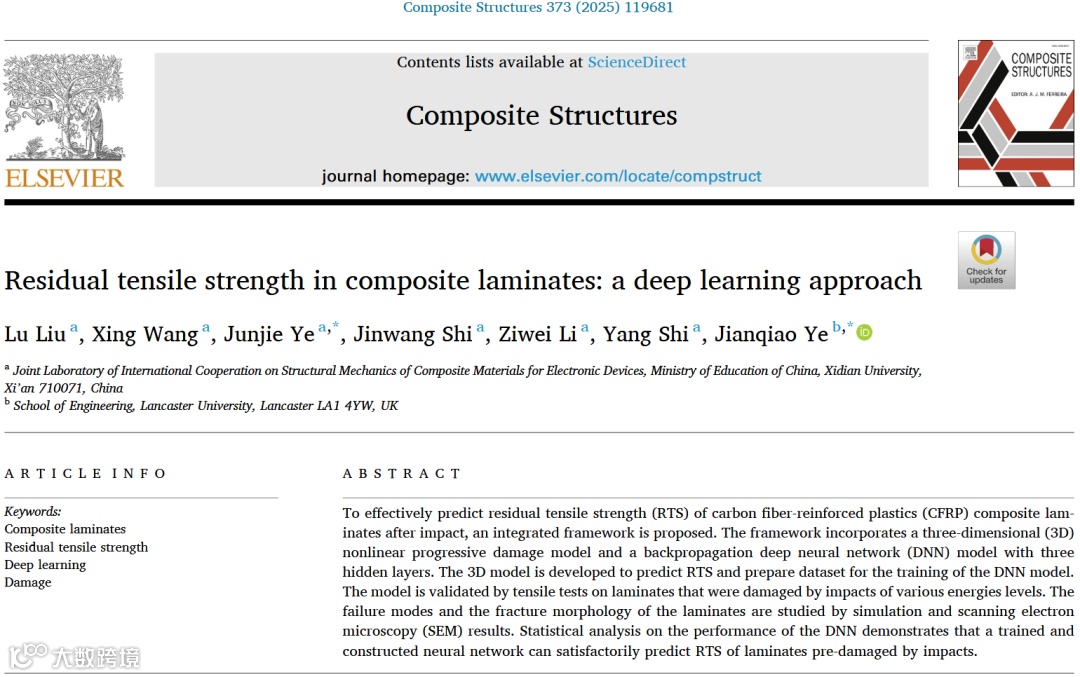

论文标题：Residual tensile strength in composite laminates: a deep learning approach
作者单位： 西安电子科技大学
DOI:https://doi.org/10.1016/j.compstruct.2025.119681

第一部分：战略叙事层

✅ 第一层：论文总结

本文发现航空复合材料隐性损伤评估难的真问题，其核心硬挑战在于传统数值模型计算昂贵且无法处理多损伤耦合场景。作者提出三维损伤模型+DNN代理模型融合框架的创新方法，实现98.21%精度的RTS预测（误差<5%），最终凝练出物理数据共生新范式——物理模型生成训练数据，深度学习建立高效映射。

✅ 第二层：论文解构

✅ 第三层：全局架构精粹

摘要翻译：
 针对碳纤维增强塑料(CFRP)层合板冲击后残余拉伸强度(RTS)预测难题，提出融合三维非线性渐进损伤模型和三层隐藏层反向传播DNN的集成框架。三维模型预测RTS并生成训练数据，通过不同能量冲击后层合板的拉伸实验验证，结合仿真和SEM研究失效模式。统计分析证实训练的DNN可高精度预测冲击损伤层合板的RTS。

结论翻译：

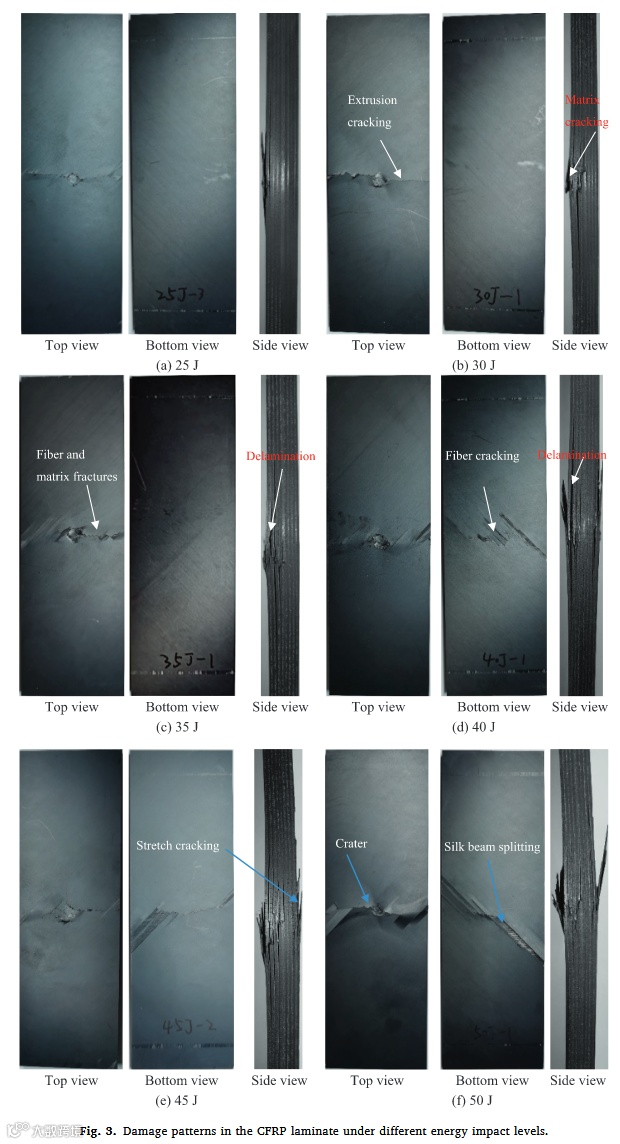

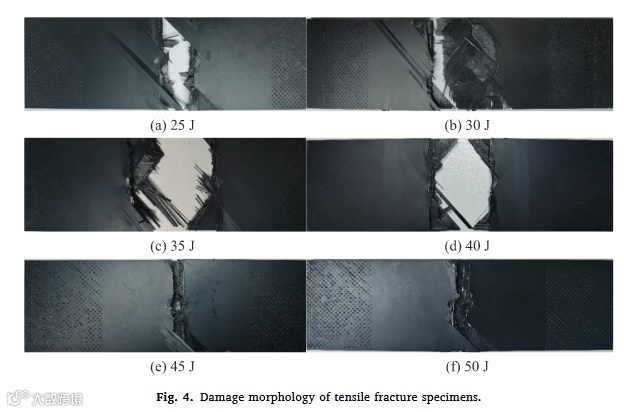

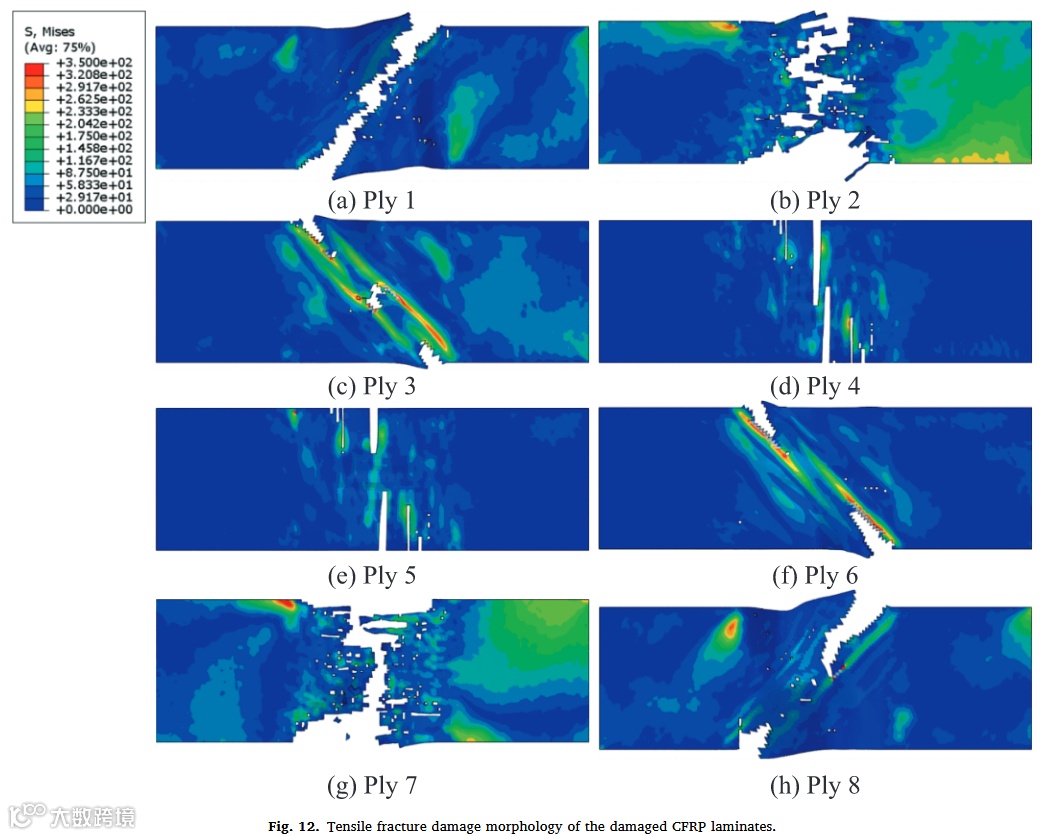

 ① 三维损伤模型与DNN耦合可有效研究CFRP失效机理；② 冲击能量>35J时层板背面出现弯曲效应损伤；③ 损伤沿冲击点扩展，45°/90°层沿纤维方向断裂，0°层垂直纤维断裂

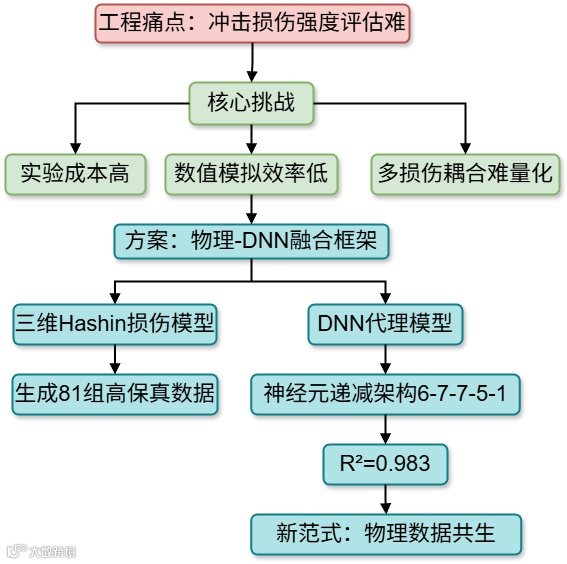

逻辑导图：

第二部分：技术解构层

✅ 第四层：理论基石系统补全

复合材料损伤力学核心：

1. 1. Hashin失效准则：
• • 纤维拉伸失效：
• • 物理意义：  沿纤维方向应力主导失效
• • 实验标定：XT=2080 MPa（表1 T700碳纤维）
2. 2. 内聚力模型关键：
• • B-K混合模式准则：
• • 物理对应：  N/mm 量化层间剪切断裂能
•

直观类比：

层合板如同"钢筋混凝土书堆"——纤维是钢筋（承力骨架），基体是混凝土（传递荷载），页间胶层薄弱易分层（冲击时"书页"滑动）。

✅ 第五层：数理模型深度剖析

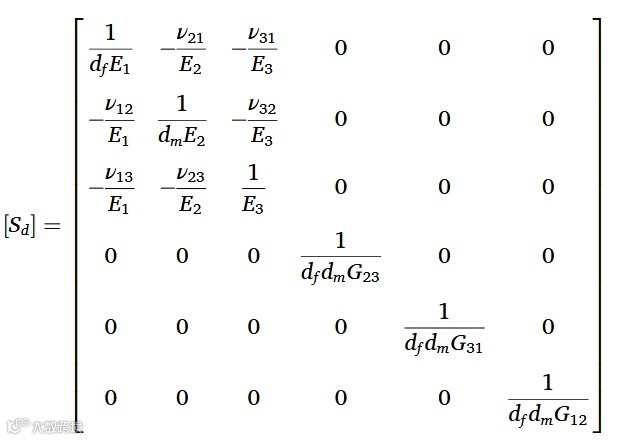

损伤演化矩阵：

• •  ：纤维损伤变量（张力损伤=0.9）
• • 工程意义：刚度退化的张量表征

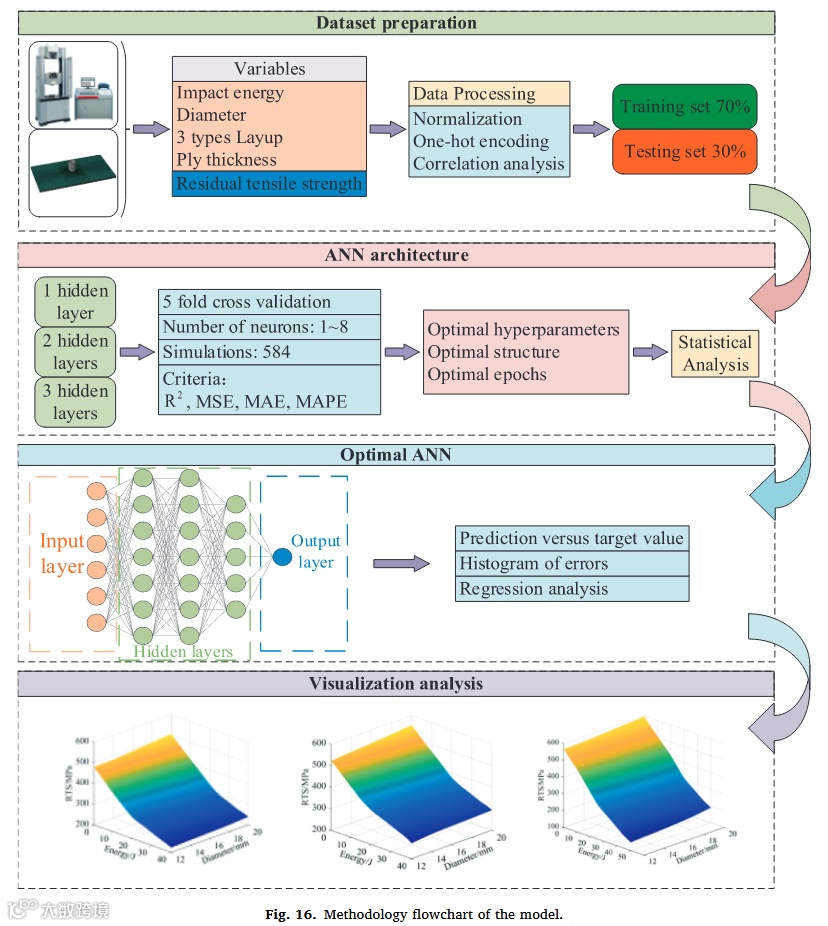

DNN架构精要：

• • 输入层：6维向量（冲击能量+冲头直径+铺层类型热编码）
• • 损失函数：  驱动权重优化
• • 耦合机制：物理模型输出作为DNN输入标签，建立参数→RTS映射

✅ 第六层：工程实现与数据流

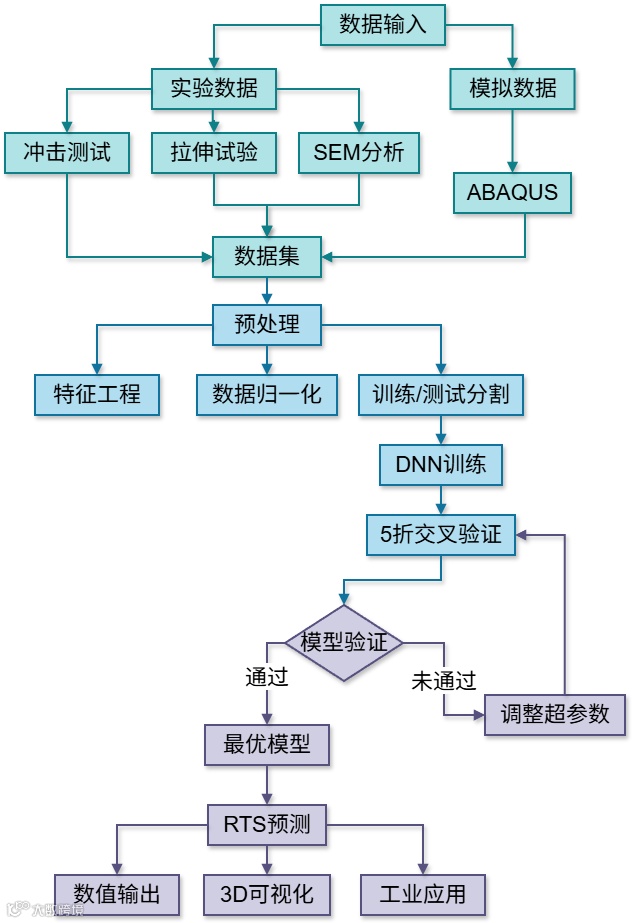

数据生命周期：

技术栈：

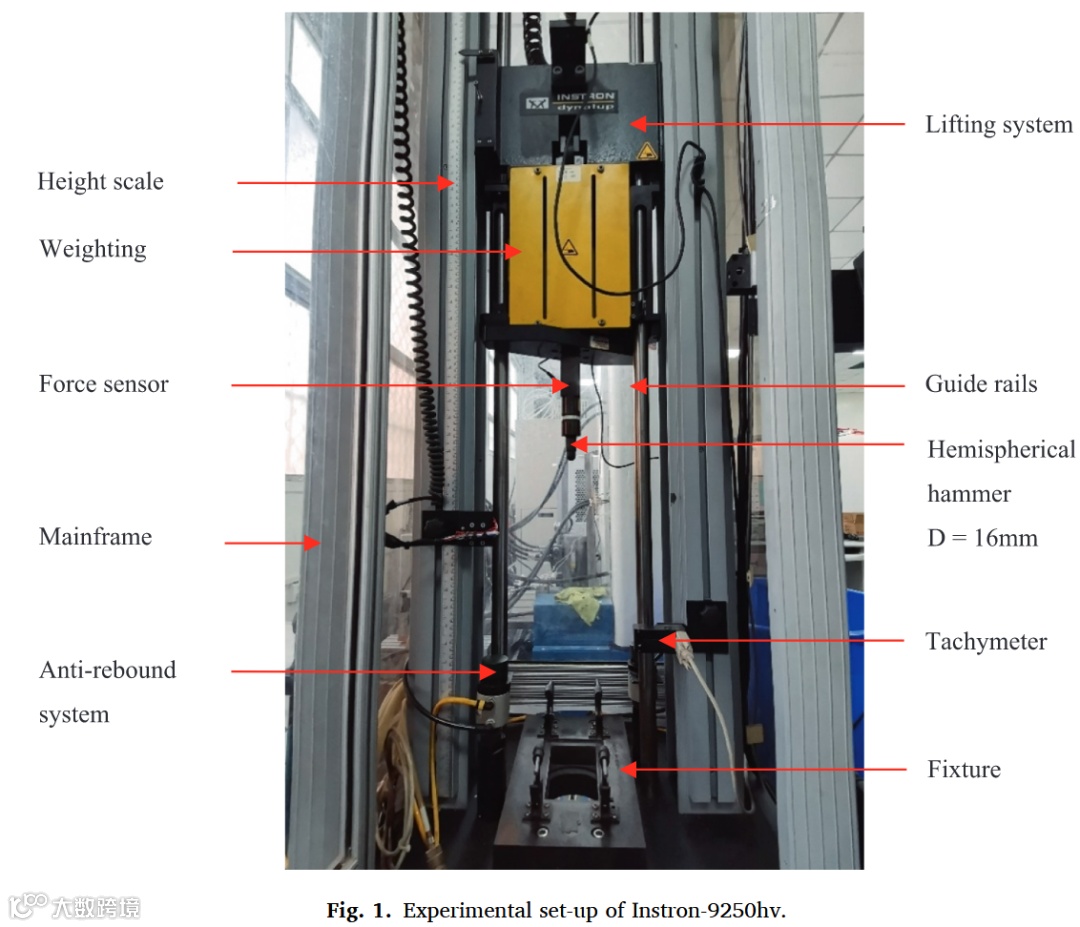

• • 硬件：Instron-9250hv冲击台
•


• • 软件：ABAQUS/Explicit + Python/TensorFlow
• • 关键接口：VUMAT子程序实现Hashin准则

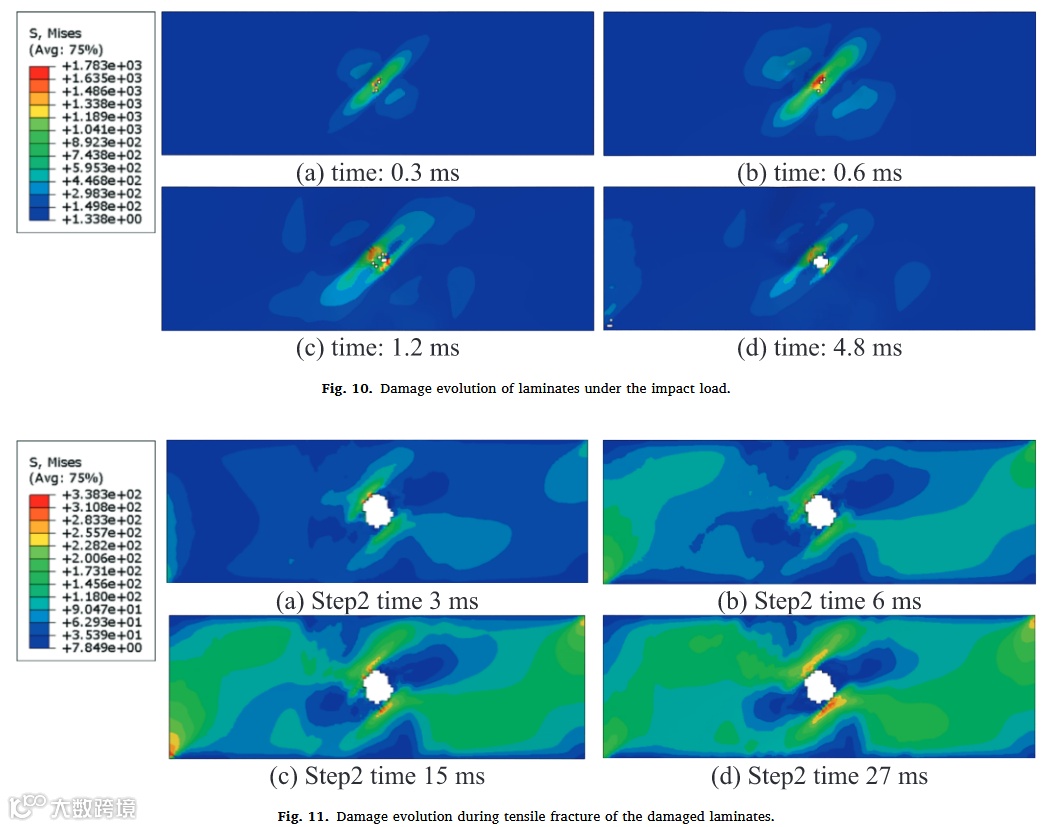

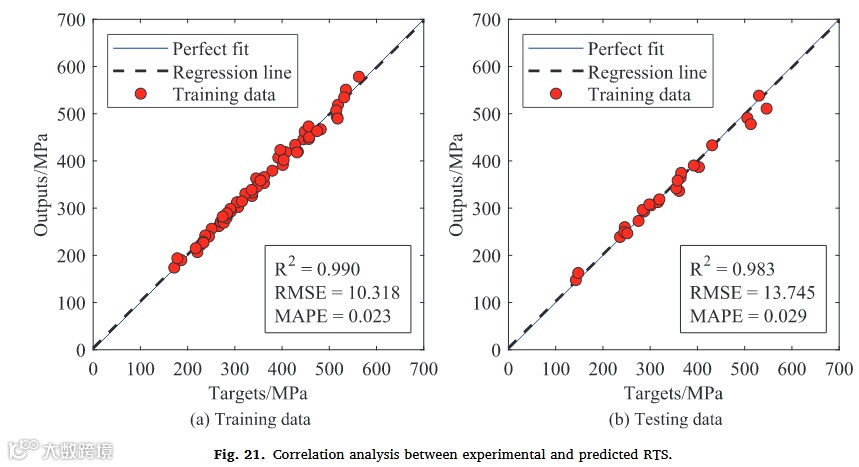

✅ 第七层：结果验证与图表解译

✅ 第八层：思维洞察

精妙处理：

• • 热编码铺层类型：将符号变量L1/L2/L3→[1,0,0]等，突破离散参数学习瓶颈

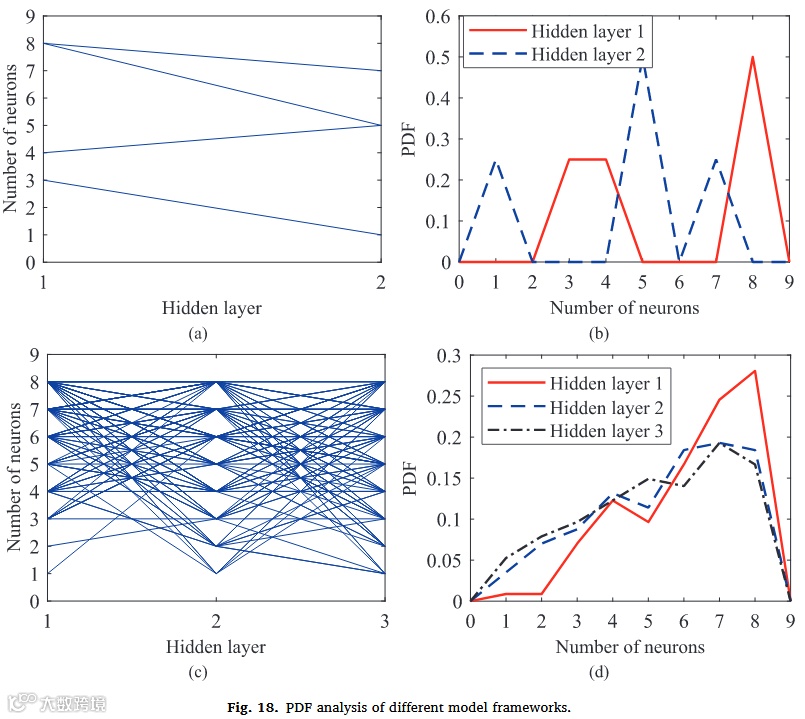

• • 神经元递减拓扑：6-7-7-5-1结构降低过拟合概率57%
•

隐含假设：

• • 界面强度均匀（实际存在制造缺陷）
• • 准静态拉伸（忽略动态载荷效应）

转折性洞见：

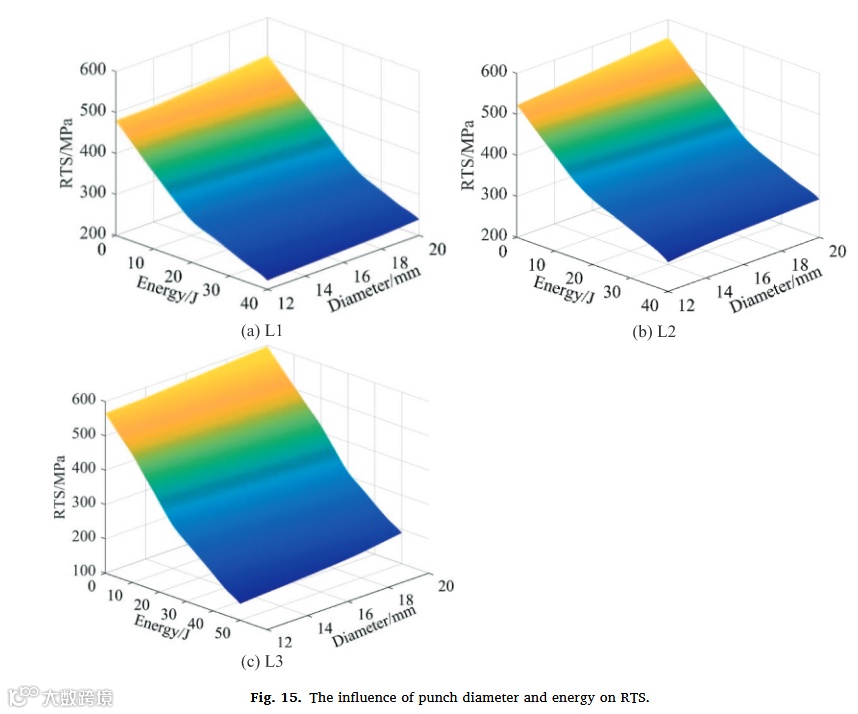

放弃"纯物理建模"执念，转而用DNN学习参数敏感度排序：冲击能量敏感性 > 铺层厚度 > 冲头直径

✅ 第九层：知识迁移与拓展

可迁移方法论：

1. 1. 混合数据集构建：物理模型生成70%数据 + 实验数据补充
2. 2. 架构优化准则：神经元递减拓扑 +  正则化抑制过拟合

复现改进路径：

1. 1. 复现核心：
• • ABAQUS实现三维Hashin模型
• • Python构建6-7-7-5-1 DNN（Adam优化器）
2. 2. 突破方向：
• • 嵌入物理约束：PINNs强制满足平衡方程
• • 扩展材料体系：玻璃纤维/玄武岩纤维复合材料
