可能是史上最详细的PPT三维作图教程 | 演说洞见x铁电群

用简单的工具制作炫酷的三维立体图形，这件事够酷。尤其是如果你发现搞定这么炫酷的事情只需要几秒钟，这种感觉就更像魔术了。如果你也想掌握这种魔术一样的技巧，请详细阅读本文内容。

深度就是图形的“厚度”。

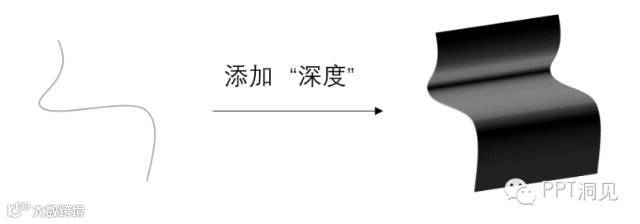

画一条曲线，添加一个深度，这样就可以得到一个曲面

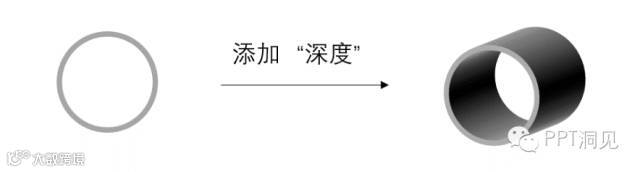

画一个圆圈，添加一个深度，这样就可以得到一个圆管

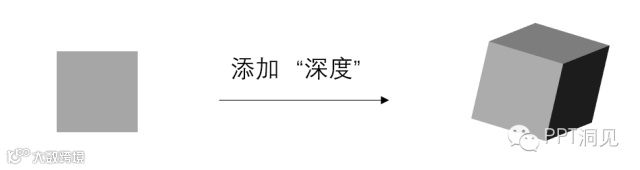

画一个矩形，添加一个深度，这样就得到了一个立方体

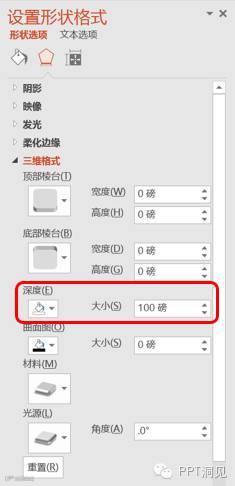

只需要选中对象，右击，选择“设置形状格式”，在“效果”中的“三维格式”中，找到“深度”，填入需要的数值即可。

这时你遇到了一个问题：添加深度之后，并没有产生例子里那样三维效果。这是因为此时图形的立体纵深是垂直于屏幕平面的，所以被原来的形状遮挡了。要看到三维效果，你需要随意添加一个“三维旋转”。

三维旋转，顾名思义，就是用于控制立体图形在三维空间中的旋转。

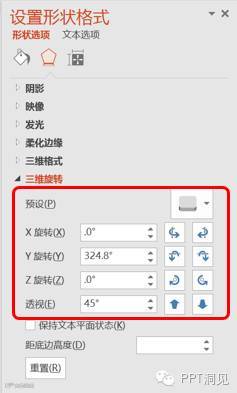

选中对象右击，选择“设置形状格式”，在“效果”中的“三维旋转”中，我们会看到X旋转，Y旋转，Z旋转。

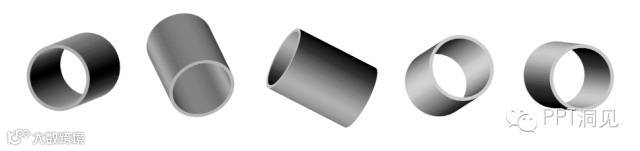

调整这三个数值，做好的三维图形就可以转动起来了：

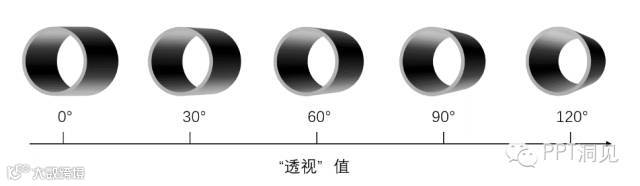

在X Y Z旋转参数的下方，还有一个参数叫做“透视”。“透视”，通俗得说就是“近大远小”：立体图形距离我们的眼睛越远，则看起来就会越小，越近则会越大。透视这个参数就是让立体图形产生这种效果，透视的取值最小为0，最大为120°：

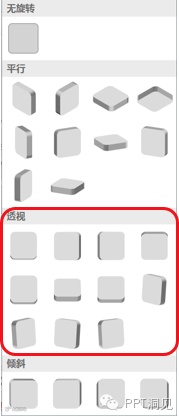

但“透视”一开始是灰色的，不能添加。要激活透视参数，你需要现在“预设”中选中一个带透视效果的旋转

有了“深度”和“三维旋转”，你几乎可以画出任何柱状立体图形，比如圆柱，三棱柱，四棱柱，五棱柱等等：

但你永远无法画出一个球体或者锥体。要画椎体或者球体，你需要了解第三个设置“棱台”。

棱台是三维的曲面，它的形状是由“棱台类型”、“棱台高度”和“棱台宽度”决定的。

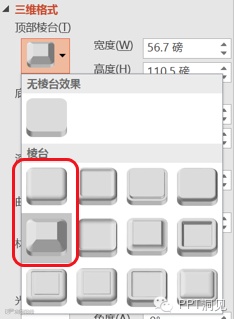

我们这里只说说“圆”棱台和“角度”棱台。

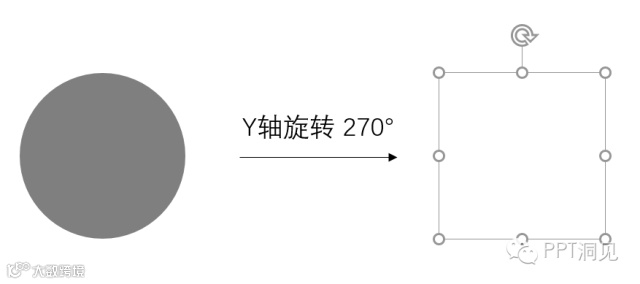

先画一个长宽都为4cm的正圆，添加一个270°的Y轴三维旋转。现在你无法看到这个正圆了，因为它没有厚度，而且它刚好垂直于显示器的平面，就像一张纸水平放到你眼睛正前方一样。

如果给上面的圆形添加一个“圆”形的“顶部棱台”，在棱台的“宽度”和“高度”中手动输入“2厘米”。这时，你就得到了一个半球。

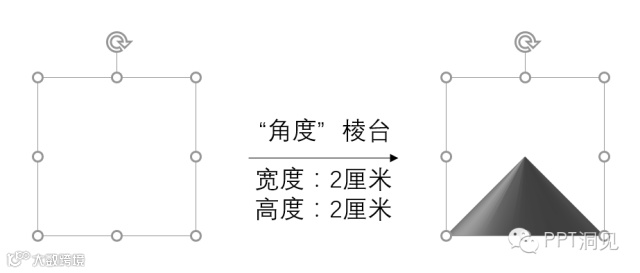

如果我们把“圆”棱台改为“角度”棱台，那我们得到的将是一个圆锥：

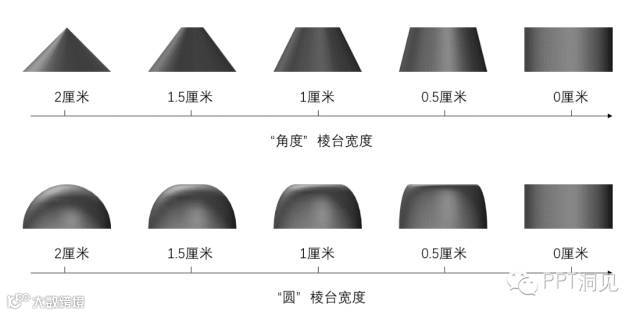

此时如果减小棱台的“宽度”，你会看到：

如果改变棱台的“高度”，你会看到：

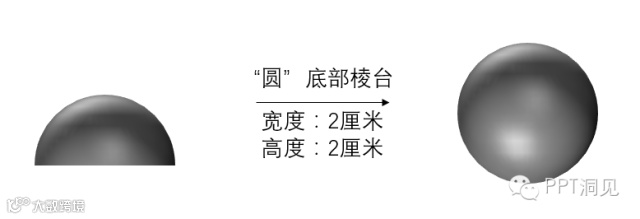

所以要画球体，只要给再圆形添加一个“底部棱台”就可以了：

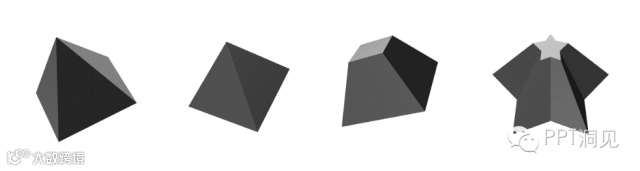

给各种多边形添加“角度”棱台，通过调整棱台的宽度和高度，我们就可以得到多种锥体：

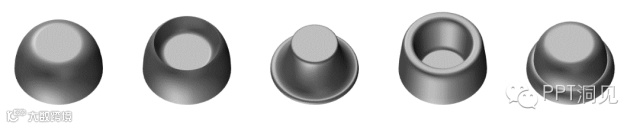

尝试“圆”和“角度”之外的其他棱台形状，我们可以制作更多立体图形：

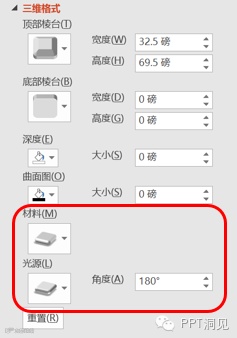

在制作好所需要的立体图形后，还可以在三维格式中调整光照的角度和材质：

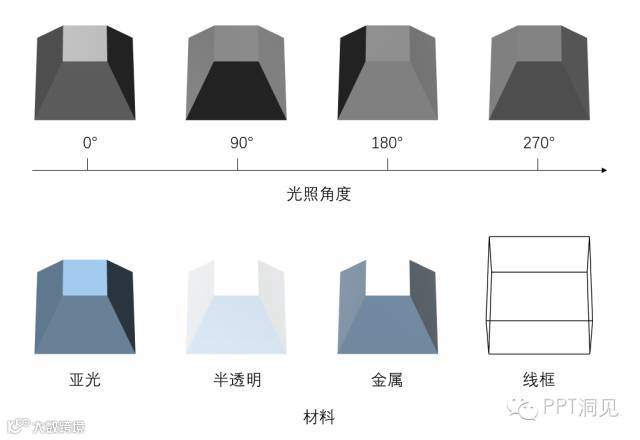

不同光照角度和不同材质的效果如下：

在PowerPoint中，只要通过“水平位置”和“垂直位置”两个参数，我们就可以确定一个对象在页面上的位置。但要在三维绘图中组合多个对象，还要设定各个对象在纵深方向上的位置，这就要调节对象的“距底边高度”，距底边高度既可以是正的，也可以是负的。

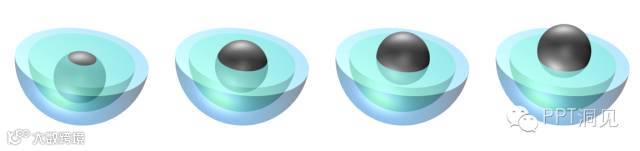

比如在下面的例子里，从左到右黑色小球的距底边高度是逐渐增加的。

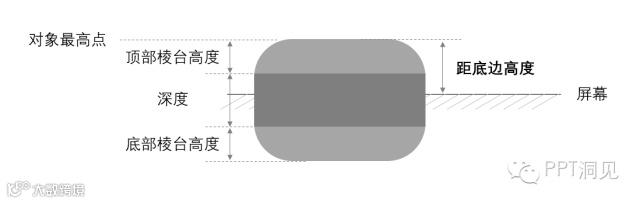

距底边高度表示对象的最高点离屏幕的距离。

如果距底边高度没有变化，那么为对象设置深度、棱台等三维参数时，对象的中心就会垂直于屏幕向里运动。所以如果只给对象设置了一个20磅的深度，要保持对象的中心处于原来的位置，距底边高度就要设置为10磅。如果只给对象设置了一个高20磅顶部棱台，要让对象最低处仍然保持原来的位置，距底边高度就要设置为20磅。

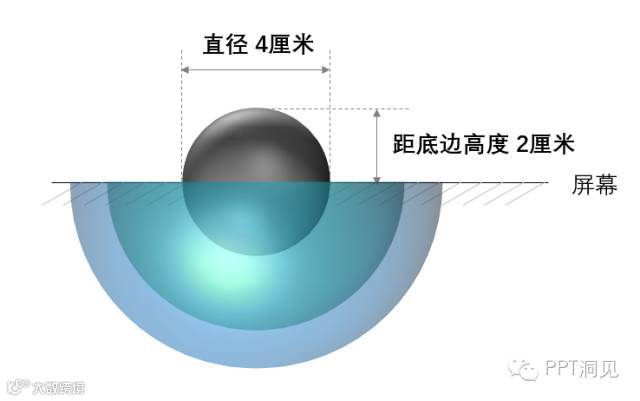

所以要制作上面的多层立体图形，我们首先将三个不同大小的圆在二维平面内左右上下居中对齐，分别添加棱台后调节距底边高度，最后组合设置三维格式即可。比如下图中，两个半球使用圆形底部棱台，距底边高度为0；小球使用圆形顶部棱台和圆形底部棱台，距底边高度为2厘米。
