检测需求
1、产品名称：透明塑料件
2、产品尺寸：89mm*68mm*20mm
3、应用场景：在线/抽样检测
4、测量项目：尺寸高度
5、精度要求：高度差重复性<0.026mm
效果展示

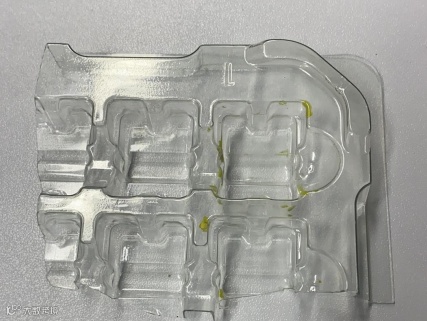

实物图
安装图

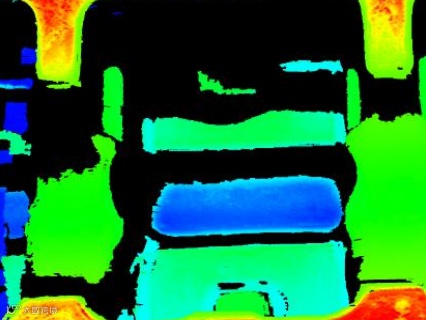

3D效果图

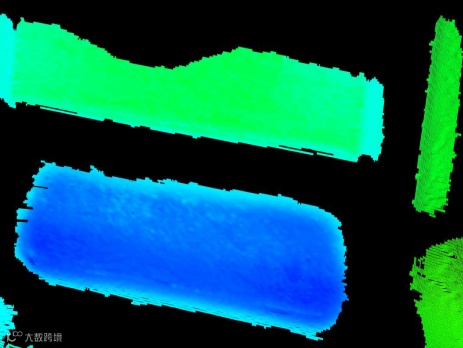

3D效果细节图

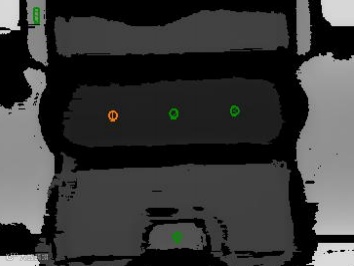

测量点

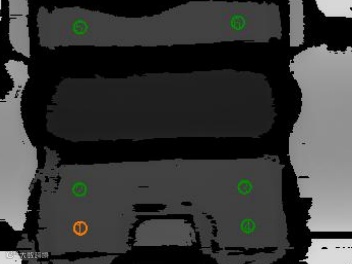

基准点
测量原理：点到平面高度差：设定基准面和测量点，基准面通过设置基准点，取得相应点位的X,Y,Z坐标，使用最小二乘法进行空间平面拟合。计算每 个测量点到拟合平面的距离。
相机参数
1、相机型号：SR7140
2、物距：140mm
3、Z轴景深: 24mm
4、X轴视野：95mm
5、扫描速度：2500hz
6、扫描行数：1500
7、X轴间隔：0.03mm
8、相机安装方式：水平安装
测量结果
10次动态测量，重复性0.015mm , 满足客户要求。
由此得出，即使是高反光、透明物体、塑料的材质，SSZN 3D线激光相机依然可以轻松扫描检测
