成都大运会进行得如火如荼，第15个“全民健身日”也前来助兴，体育运动的热潮在人们的生活中不断涌动，而随着高尔夫球运动被列入奥运会体育项目，往日小众的高尔夫球运动也逐渐普及开来。
高尔夫球运动是利用不同的球杆将高尔夫球打进球洞的一项运动项目，而作为球杆的重要组成部分，球杆的杆头也非常影响着运动者竞技状态的稳定性，因此需要对杆头的缝隙等部位进行质量检测。
检测项目
产品名称：球杆杆头
产品尺寸：140mm×110mm×80mm
测量项目：装配前的高度差检测
装配后的缝隙检测
检测要求：检出缝隙＞0.2mm的样品

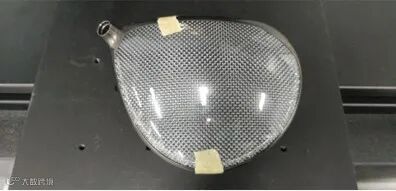

图 | 实物图
检测方案
方案说明：杆头装配品质把控分为装配前和装配后以3D视觉辅助检测，其中装配前方案采用SR7240，装配后采用SR7140，分别通过高度断差和间隔缝隙判定装配是否合格。
检测方案通过线激光一次扫描检测完成，产品精度高，速度快，使用该方案可以有效提高杆头装配产能，严格把控品质。

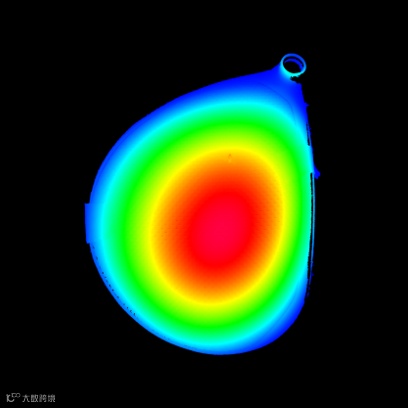

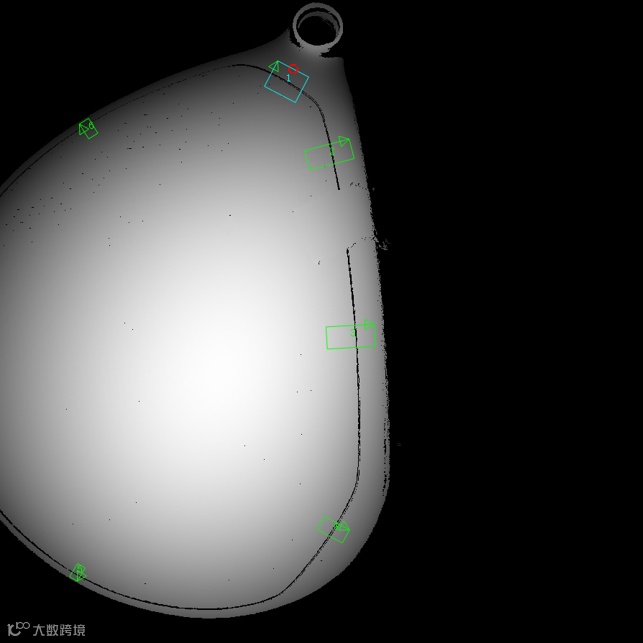

图 | SR7240装配前效果图展示

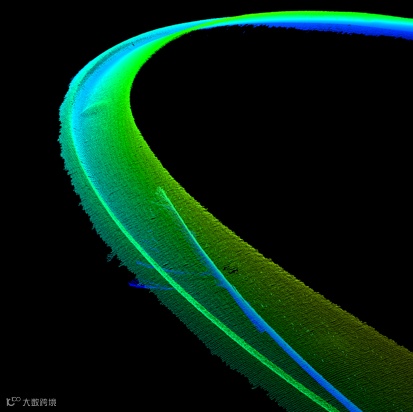

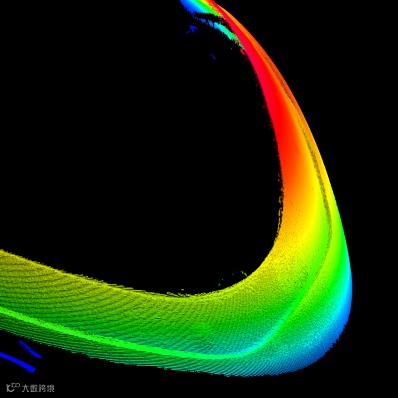

图 | SR7240装配后效果图展示
测量结果

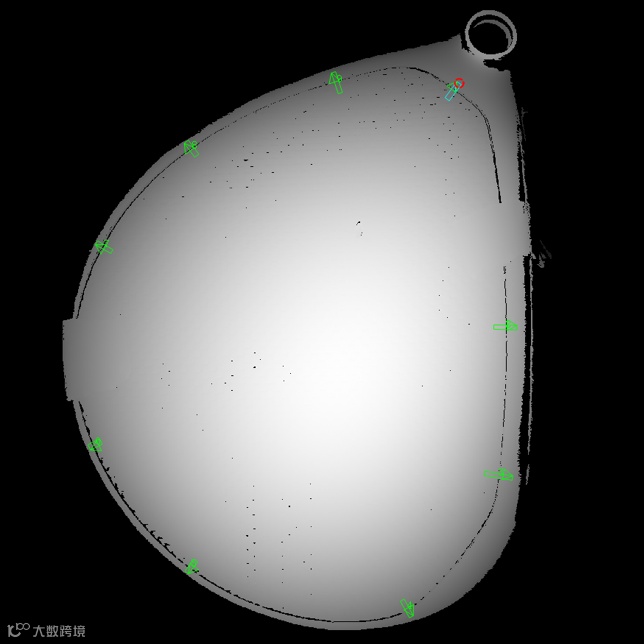

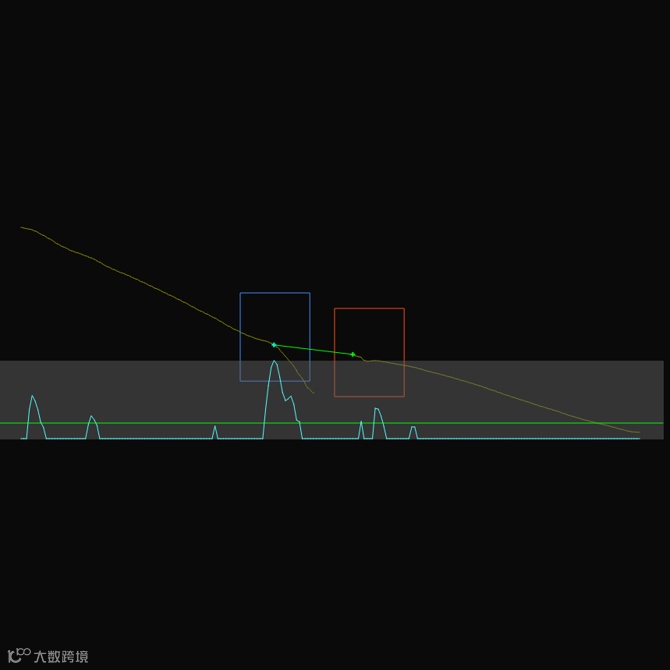

图 | 测量区域位置&测量点取点位置
测量结果：在12次重复性测量中，使用SR7240整体扫描检测杆头装配前的高度差重复精度在0.01mm以内，扫描速度为85mm/s，每次的出图计算时间为3秒；
图 | 测量区域位置&测量点取点位置
测量结果：在12次重复性测量中，使用SR7140整体扫描检测杆头装配后的缝隙大小重复精度在0.01mm以内，扫描速度为50mm/s，每次的出图计算时间为5秒。

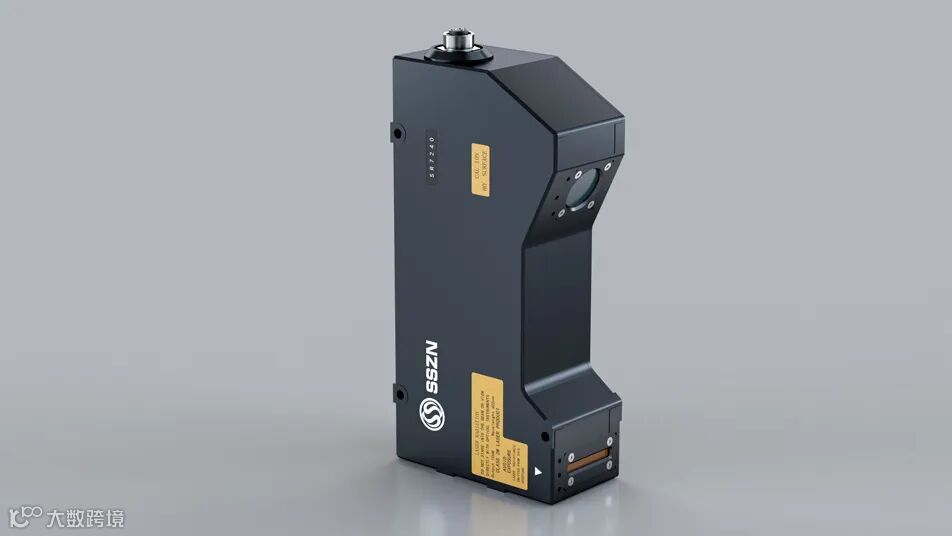

传感器参数
1.线激光型号: SR7240
2.参考物距(CD): 240mm
3.Z轴高度(FS): 40mm
4.X轴宽度: 147mm
5.Z轴线性度: ±0.05%的F.S.
6.Z轴重复精度: 1μm
7.X轴重复精度: 13μm
8.X轴数据间隔: 50μm
9.X轴轮廓点数: 3200
10.扫描速度: 2500~8000
SSZN
1.线激光型号: SR7140
2.参考物距(CD): 140mm
3.Z轴高度(FS): 24mm
4.X轴宽度: 95mm
5.Z轴线性度: ±0.05%的F.S.
6.Z轴重复精度: 0.5μm
7.X轴重复精度: 8μm
8.X轴数据间隔: 30μm
9.X轴轮廓点数: 3200
10.扫描速度: 2500~8000
生命不止、运动不息，在这个锻炼氛围浓厚的季节里，让我们约上三五好友，带上运动的装备，一起享受挥杆的乐趣吧。
