盛夏高温，酷热难耐，空调也成为人们夏天最离不开的电器，而在空调系统中，连接管是极其重要的一环，直接关系到空调的运行效率和使用寿命。
因此在生产过程中，厂商需要对连接管的规格进行测量分类，而借助3D相机，能够精准测量连接管的粗细，保证设备后续的高效运转及长期使用。
检测项目
产品名称：空调连接管
产品尺寸：需检测区域约30mm
测量项目：直径
精度要求：0.02mm

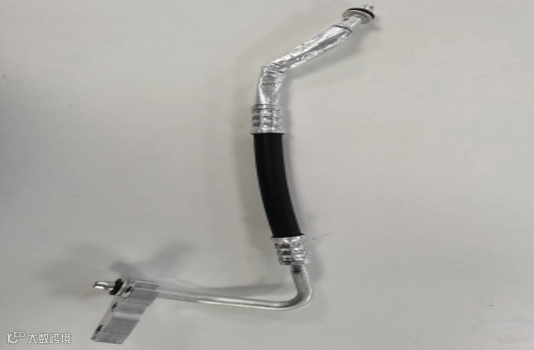

图 | 实物图
测量方案
方案说明：使用两台3D相机对射测量，采集3D点云拼接拟合圆后计算圆直径，圆的拟合通过多点拟合算法，更加精准稳定。

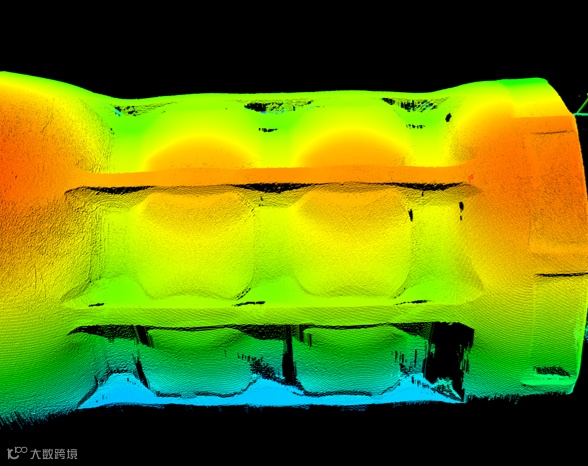

图 | 点云俯视图&点云侧视图

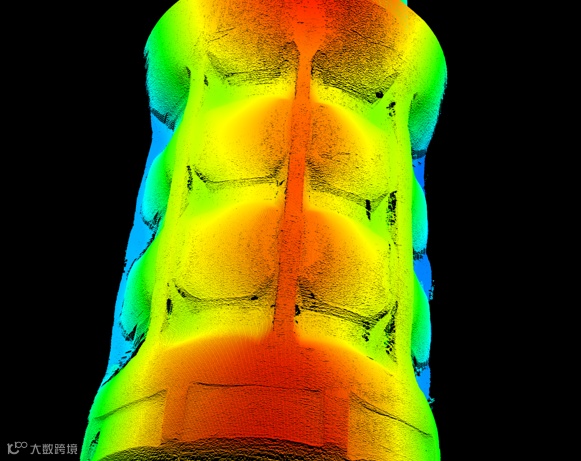

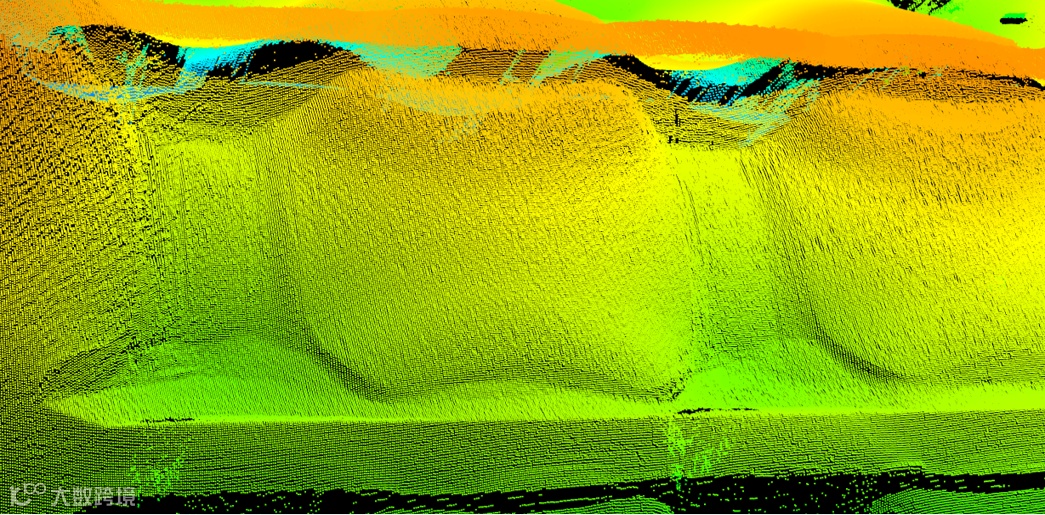

图 | 点云细节图

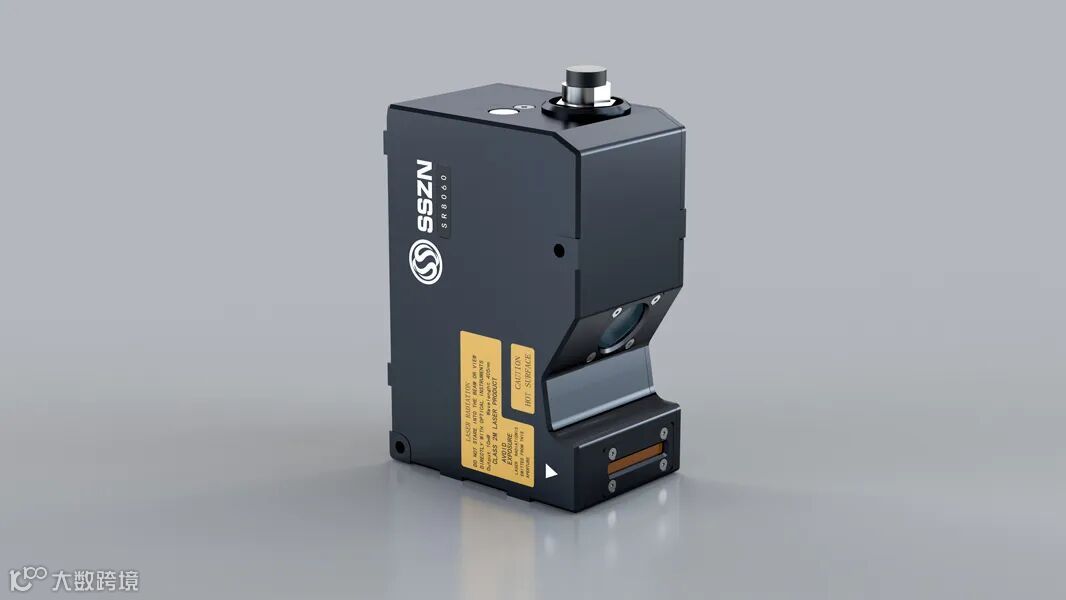

传感器参数
1.线激光型号: SR8060
2.参考物距(CD): 60mm
3.Z轴高度(FS): 18mm
4.X轴宽度: 31mm
5.Z轴线性度: ±0.02%的F.S.
6.Z轴重复精度: 0.2μm
7.X轴重复精度: 5μm
8.X轴数据间隔: 12μm
9.X轴轮廓点数: 3200
10.扫描速度: 3200~67000
深视智能线激光产品品类齐全、应用广泛，市占率稳居国产前列，超高的检测精度和稳定性能得到广泛认可，欢迎有3D量测需求的客户来电咨询。
