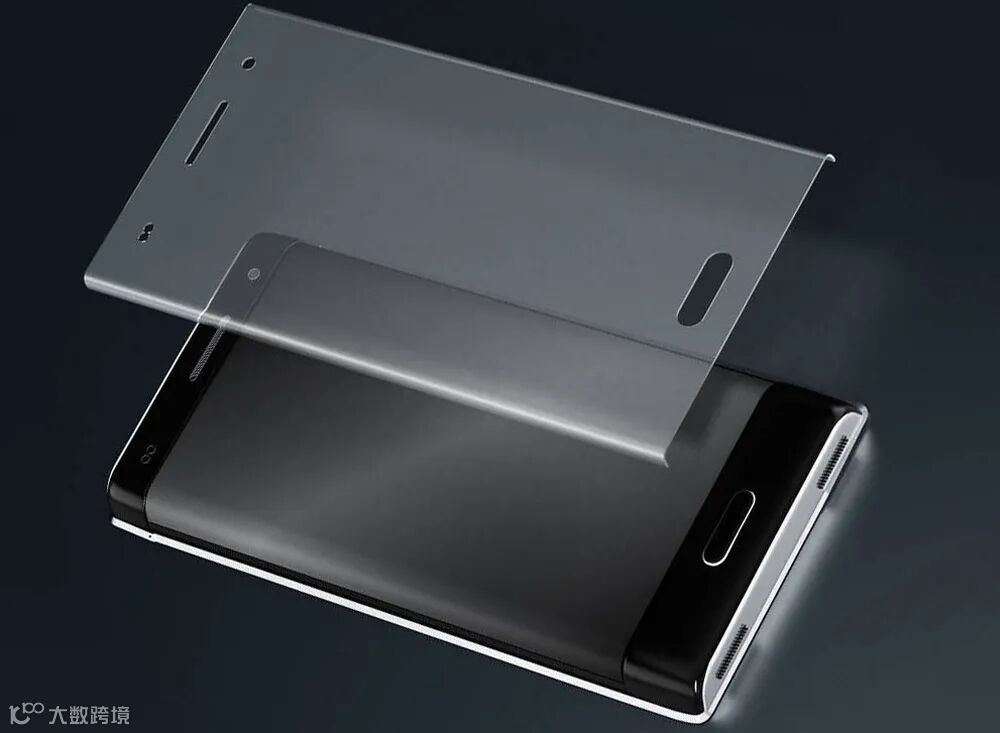

电子产品屏幕玻璃的尺寸精度直接影响到其装配精度，为避免玻璃加工工艺导致屏幕玻璃成型尺寸出现误差，有必要对成型后屏幕玻璃的弧高和厚度进行全面检测。
本期内容，深Sir就为大家分享一个SC系列点光谱测量屏幕玻璃弧高及厚度的应用案例，一起来看看吧。
检测需求

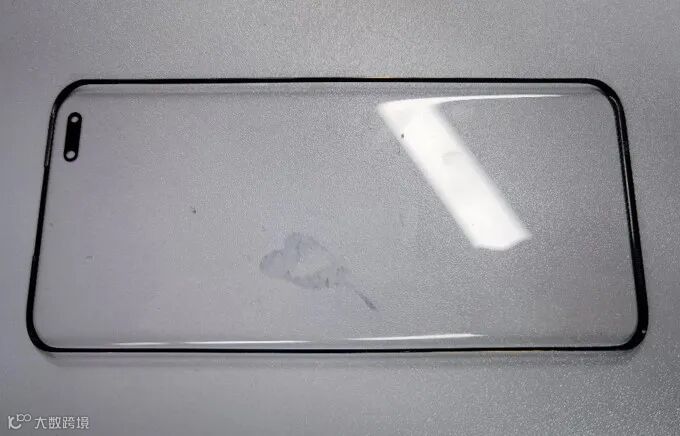

产品名称：屏幕玻璃
测量项目：弧高、厚度
精度要求（静态&动态）：
静态重复性0.003mm
动态重复性0.01mm

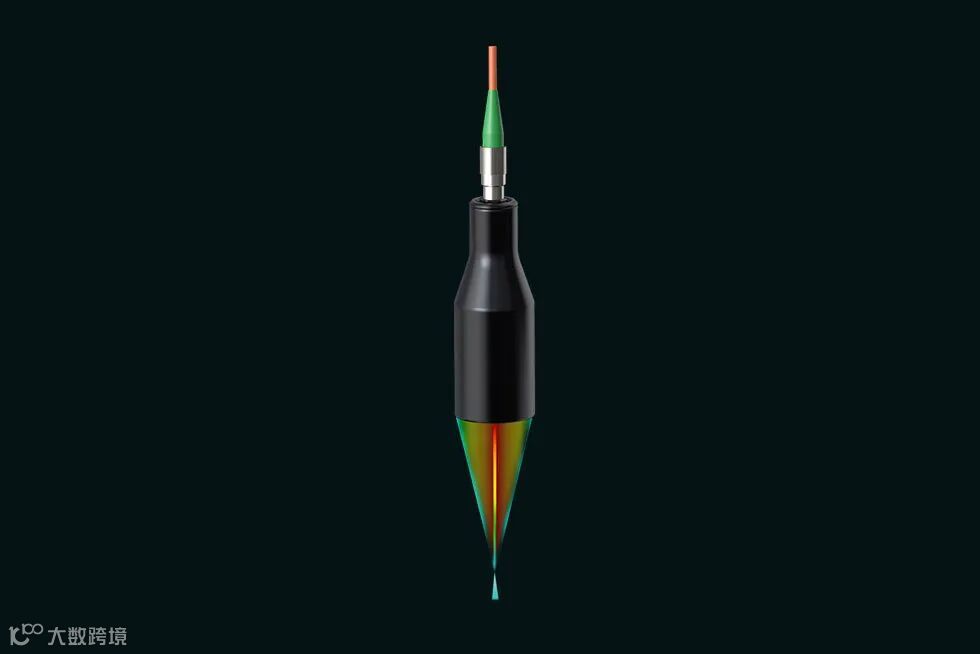

传感器选型
传感器型号: SC04025
工作距离: 16mm
测量范围: 4mm
采样频率: 500-10000Hz
角度特性: ±25°
安装方式: 水平安装
效果图展示
样品1

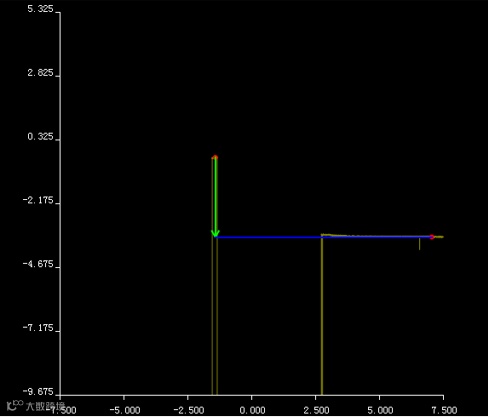

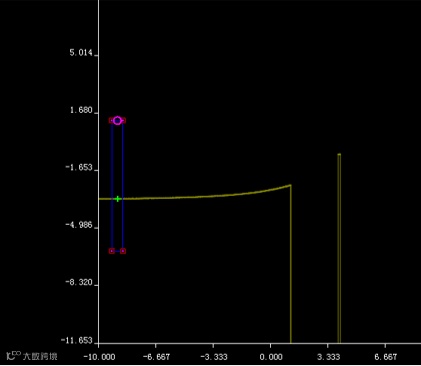

弧高测量效果图

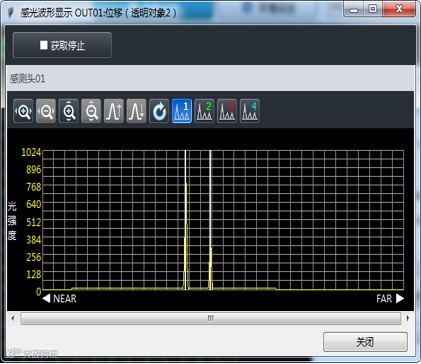

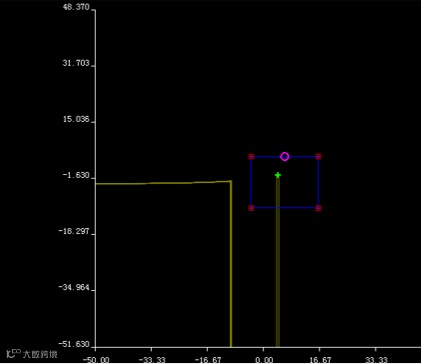

厚度测量效果图
样品2

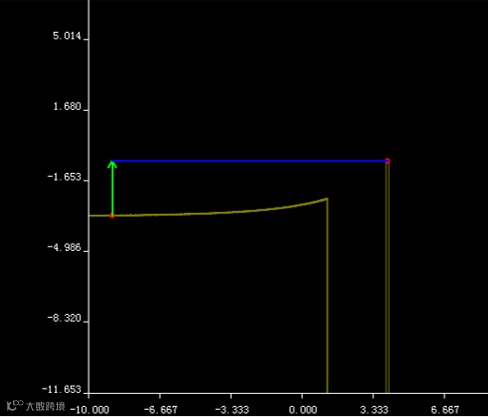

弧高测量效果图

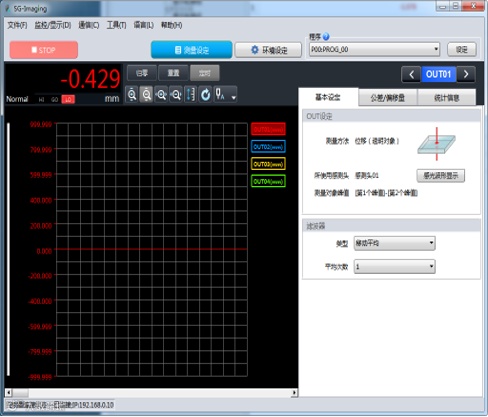

厚度测量效果图
样品3

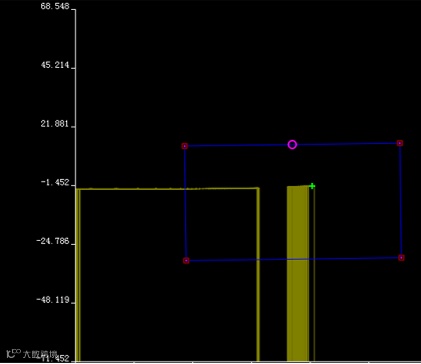

弧高测量效果图

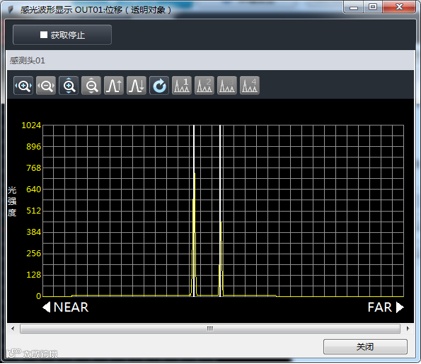

厚度测量效果图

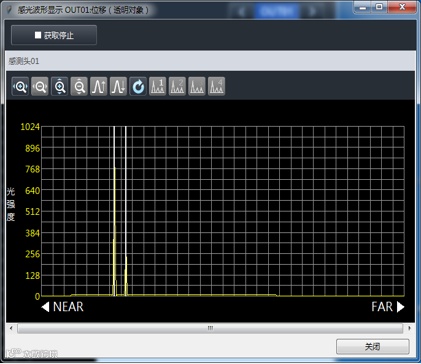

测量原理
样品1

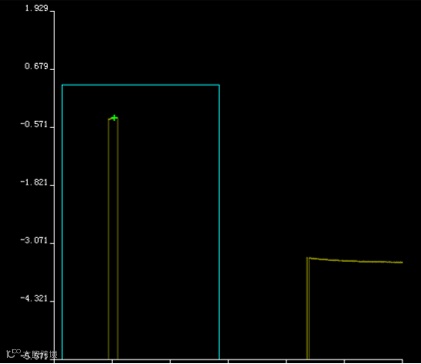

选点图

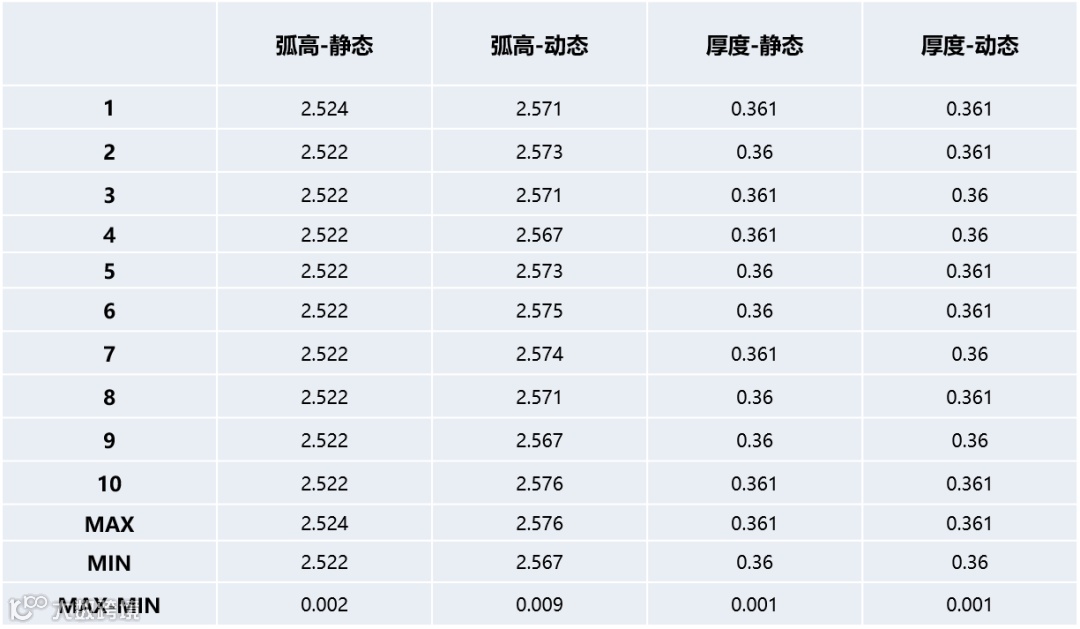

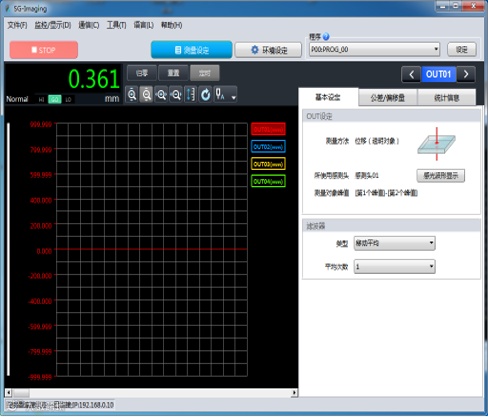

图 | 数据结果 单位：mm
测量结果: 10次动态测量，高度重复性为0.005mm；10次静态测量，高度重复性为0.004mm；
样品2

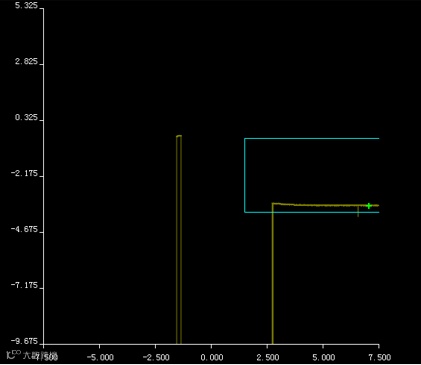

选点图

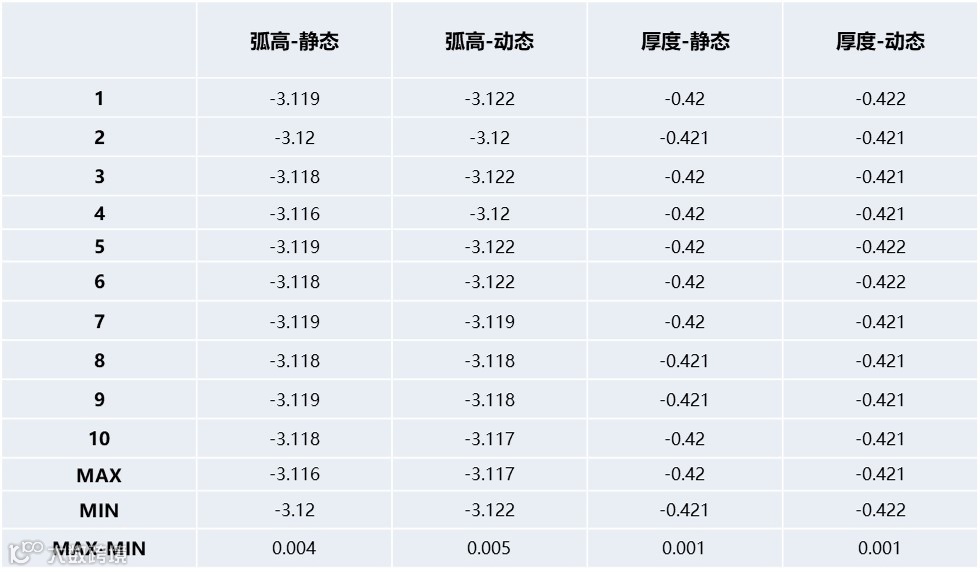

图 | 数据结果 单位：mm
测量结果: 10次动态测量，高度重复性为0.007mm；10次静态测量，高度重复性为0.005mm；
样品3

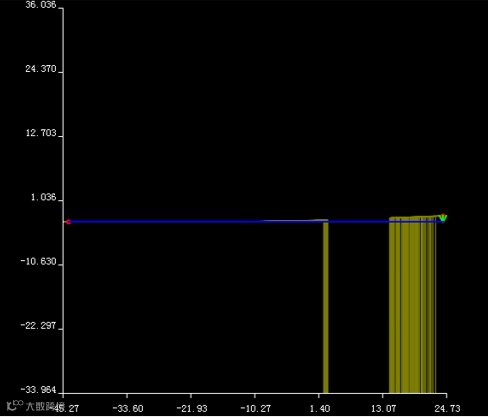

选点图

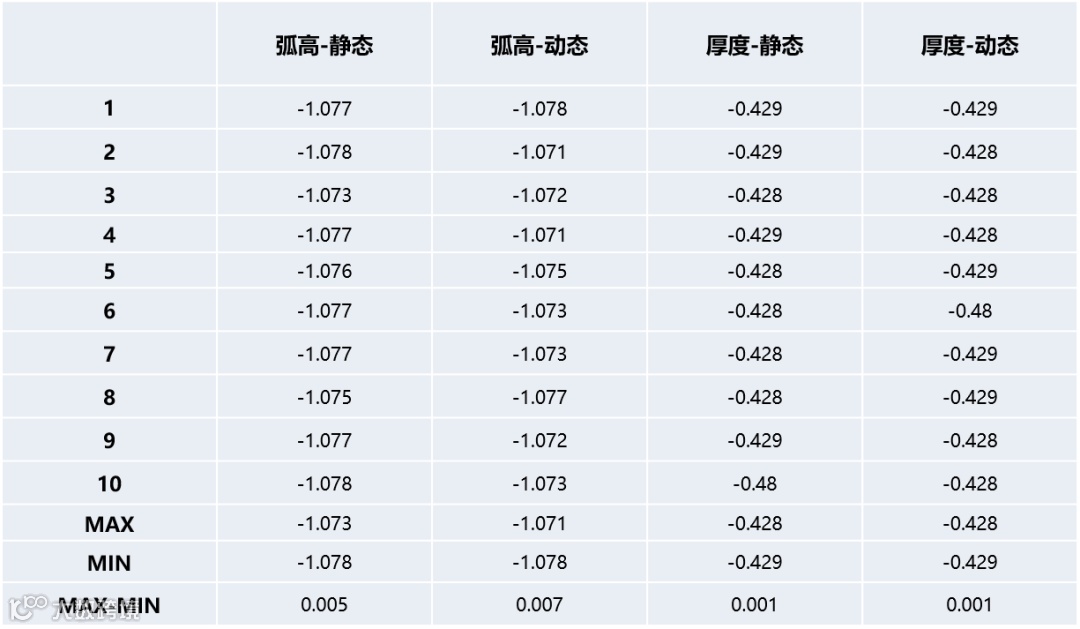

图 | 数据结果 单位：mm
测量结果: 10次动态测量，高度重复性为0.009mm；10次静态测量，高度重复性为0.002mm；
深视智能光谱共焦位移传感器能够从容应对各种检测难题，广泛应用于锂电、半导体、电子元件等领域，避免了人工误差大、检测效率低等问题。
