极柱和顶盖都是锂电池的重要组成部分，在锂电池生产过程中，对于两者的尺寸精度也都有着严格的要求。极柱的高度将直接影响锂电池后续的焊接、合盖等工艺；而顶盖的平面度若出现偏差，也会对锂电池的安全性和密闭性等带来影响。

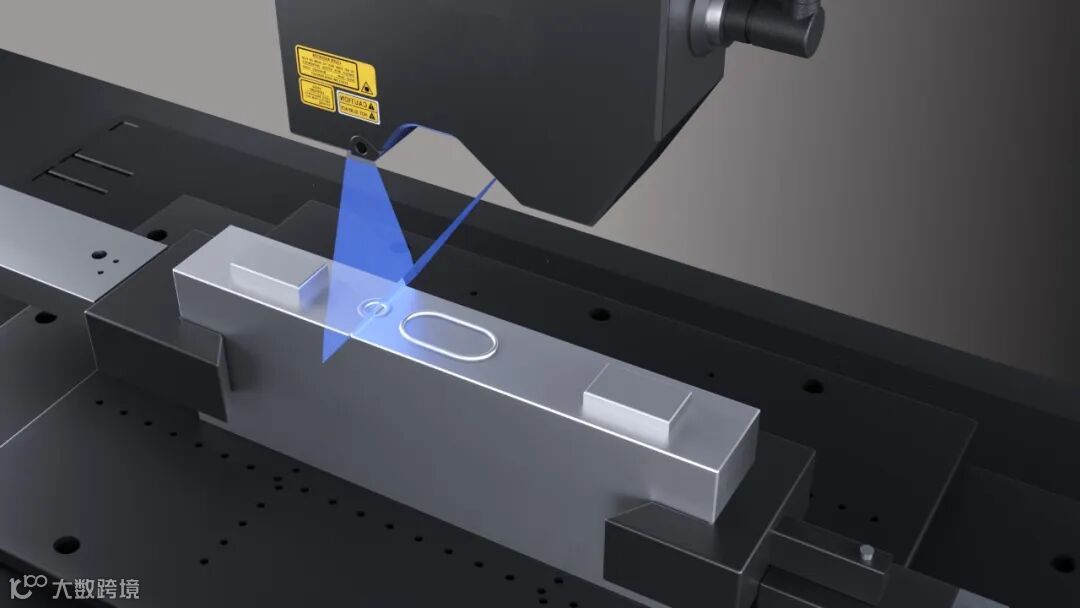

为提高锂电池的生产质量和效率，深视智能利用3D相机快速完成极柱高度和顶盖平面度的高精度测量，高效管控产品尺寸及缺陷，保证产品性能和质量。
产品名称：方形锂电池(极柱&顶盖)
测量项目：高度差、平面度
精度要求：高度差重复性0.02mm；平面度重复性0.025mm
速度要求：2s/pcs(扫描&处理)

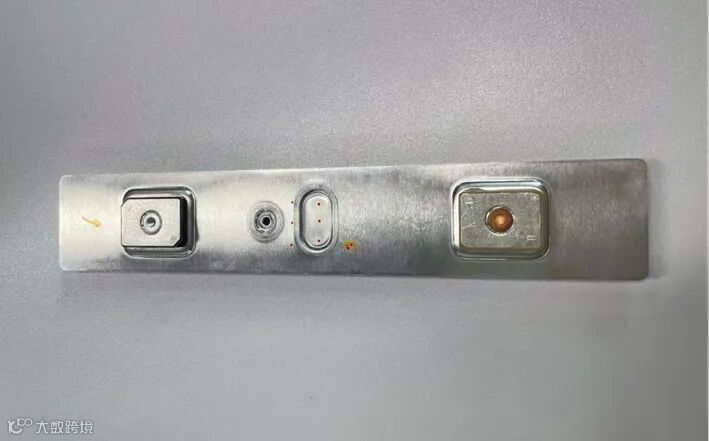

图 | 实物图
检测结果：12次动态测量，高度差重复性为0.01mm，平面度重复性为0.015mm，单次测量时间为1.6s。

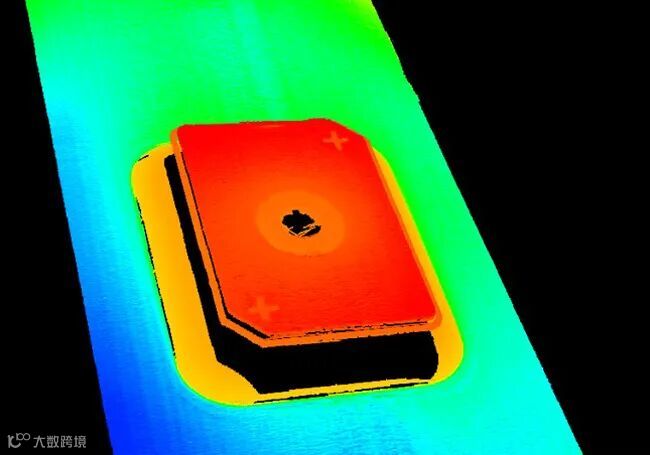

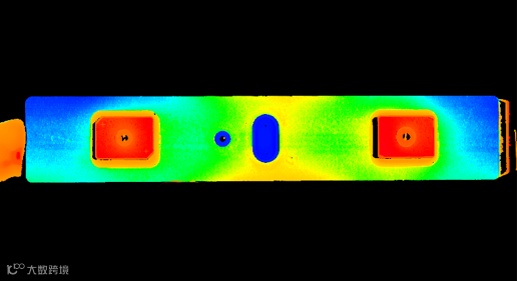

图 | 点云图
图 | 细节图
高度差的测量可通过设定基准面和测量点，并在基准面设置基准点，取得相应点位的X,Y,Z坐标，使用最小二乘法进行空间平面拟合，计算每个测量点到拟合平面的距离即可得到高度差值。

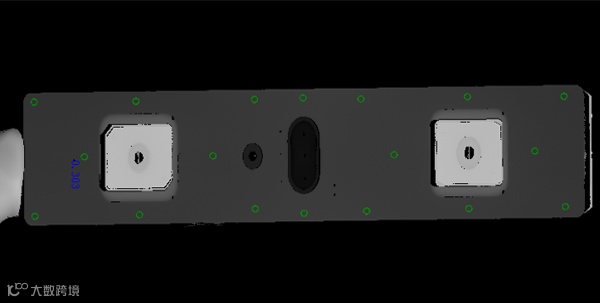

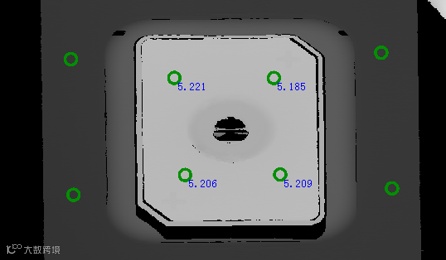

图 | 极柱高度选点图
平面度的测量可通过设定测量点，取得相应点位的X,Y,Z坐标，使用最小二乘法进行空间平面拟合，计算每个测量点到拟合平面的距离，最后将距离的最大值减去最小值即可得到平面度值。
图 | 平面度选点图

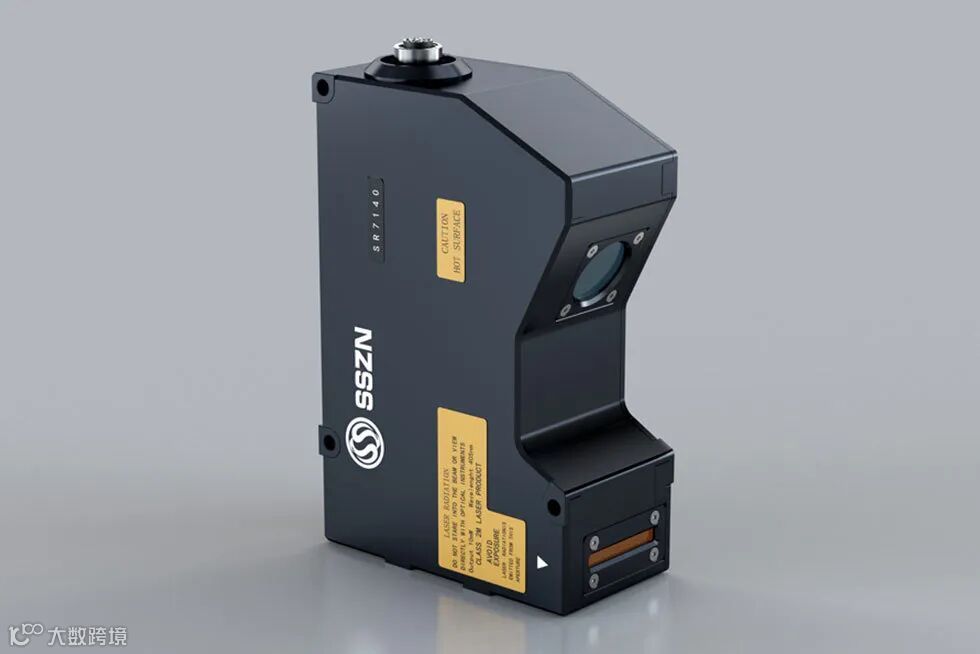

1.相机型号: SR7140
2.参考物距(CD): 140mm
3.Z轴高度(FS): 24mm
4.X轴宽度: 95mm
5.Z轴线性度: ±0.05%的F.S.
6.Z轴重复精度: 0.5μm
7.X轴重复精度: 8μm
8.X轴数据间隔: 30μm
9.X轴轮廓点数: 3200
10.扫描速度: 2500~8000
随着机器视觉在锂电行业的广泛应用，深视智能也将持续为锂电行业龙头企业和锂电设备制造企业提供最好的产品和服务，更多锂电检测精彩应用，尽在深视智能。
