导读：深视智能点光谱厚度检测SOP

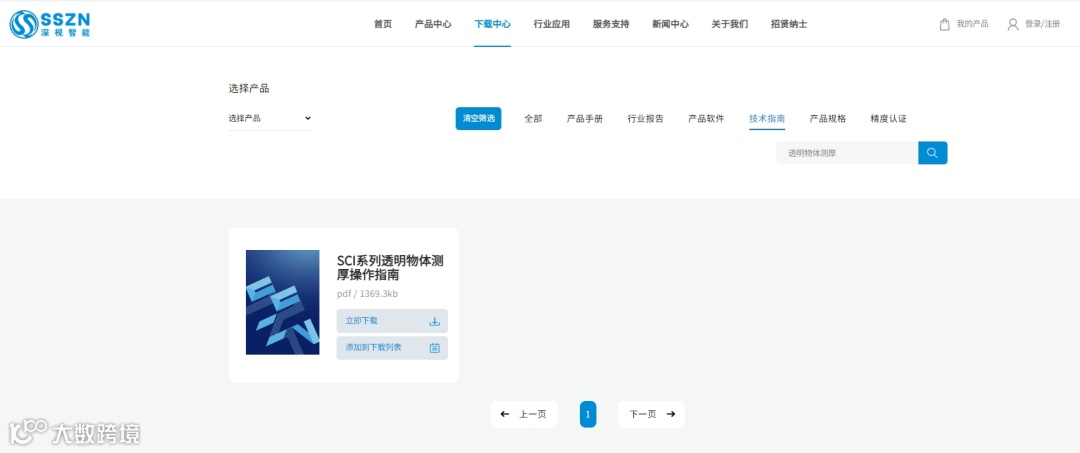

深视智能光谱共焦位移传感器SCI系列透明物体厚度测量操作指南旨在协助用户更加全面地了解我们的传感器设备。为方便后续使用，您可在文末点击左下角阅读原文，以登陆深视智能官方网站注册下载更多资料。

操作步骤一：

透明物体测厚建议使用小光斑。根据控制器确定光斑大小：

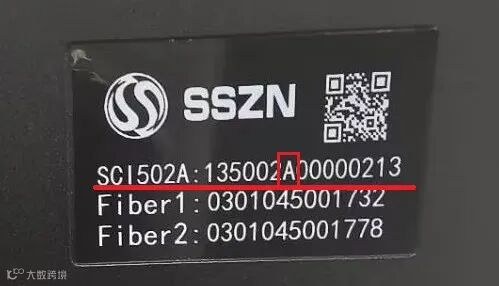

（1）找到对应的控制器背面，第一行为控制序列号

（2）A为小光斑B为大光斑，当控制序列号有A，可以确定为小光斑

操作步骤二：

确定被测的透明物体大概厚度，再根据光谱可测的最小厚度去推断是否可测，这样才能打出两层波峰。

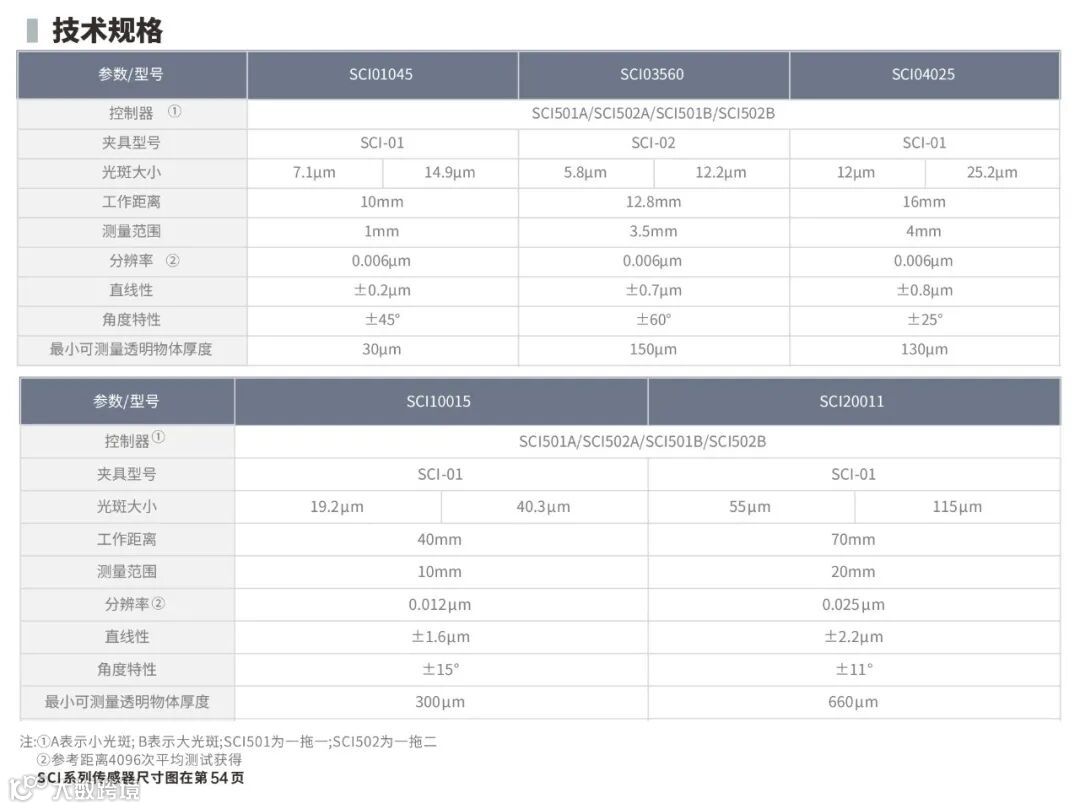

举例说明：假如需要测量的透明物体厚度最大140μm，那么只能选择SCI01045测量，而SCI03560最小可测厚度为150μm无法满足该测量需求。

操作步骤三：

SG-Imaging软件设置：

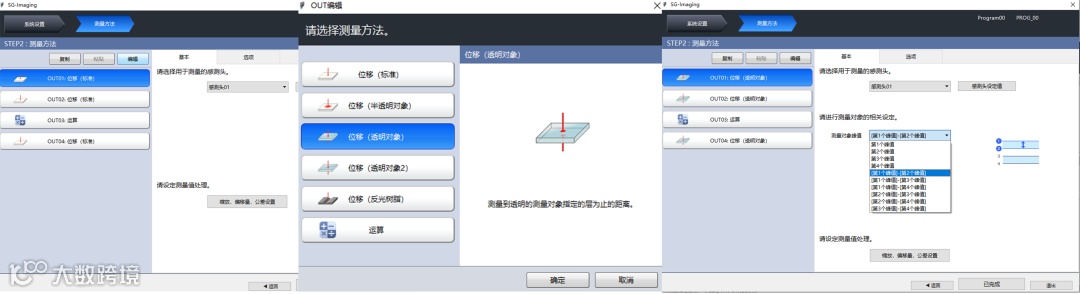

（1）打开SG-Imaging软件，点击【测量设定】—【测量方法】，将【OUT01】：【位移（标准）】——点击编辑，将测量方法改为；点击【位移（透明对象）】—点击确定。

（2）点击【测量对象波峰】——选择【第1个峰值-第2个峰值】，通过第1个波峰为透明物体的上表面，第2个波峰为透明物体的底面，从而相减就被测透明物体的厚度值。

操作步骤四：

调节光谱工作距离，让被测透明物体景深中间。操作方法：

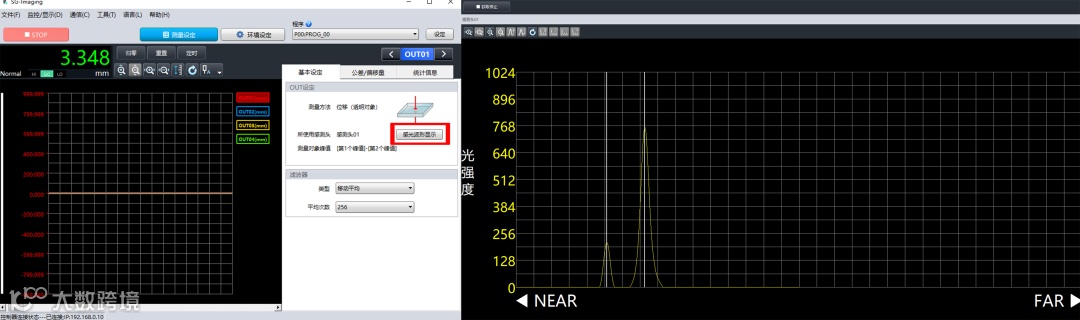

（1）在软件开始页面—点击【感光波形显示】

（2）打开感光波形显示后—点击左上角的【获取开始】，通过调节光谱的工作距离，让波峰在中间，这样被测物就在景深中间

（3）通过测量值即可读取透明物体的厚度值
