基于塞贝克效应的热电材料可以实现热能和电能的直接转换，在绿色清洁能源和低温制冷等领域有着十分重要的应用，如何提高热电材料转化效率一直是该领域研究的核心问题。热电参数之间的强耦合使得提高材料的热电性能具有挑战性。长期以来，由于载流子散射机制的复杂性，在调控载流子散射机制方面十分困难，因此常常忽略了载流子迁移率在独立增强热电性能（不牺牲塞贝克系数的情况下提高电导率）方面的作用。

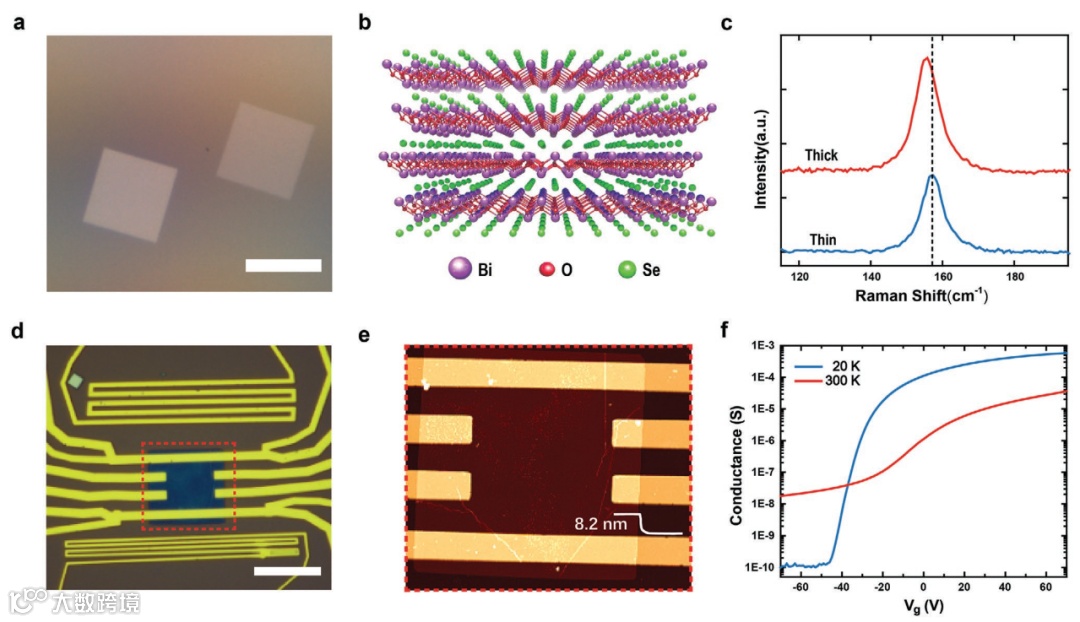

针对该问题，新加坡科技局材料工程研究院吴靖研究员与东南大学倪振华教授，吕俊鹏教授课题组合作，发现在基于二维Bi2O2Se的场效应晶体管中施加门电压可以调控极化光学声子散射到压电散射的转变，实现了塞贝克系数与电导率的去耦合，达到了宽温度范围的高热电功率因子。该研究成果以‘Gate-Tunable Polar Optical Phonon to Piezoelectric Scattering in Few-Layer Bi2O2Se for High-Performance Thermoelectrics’为题在国际著名学术期刊Advanced Materials上发表。

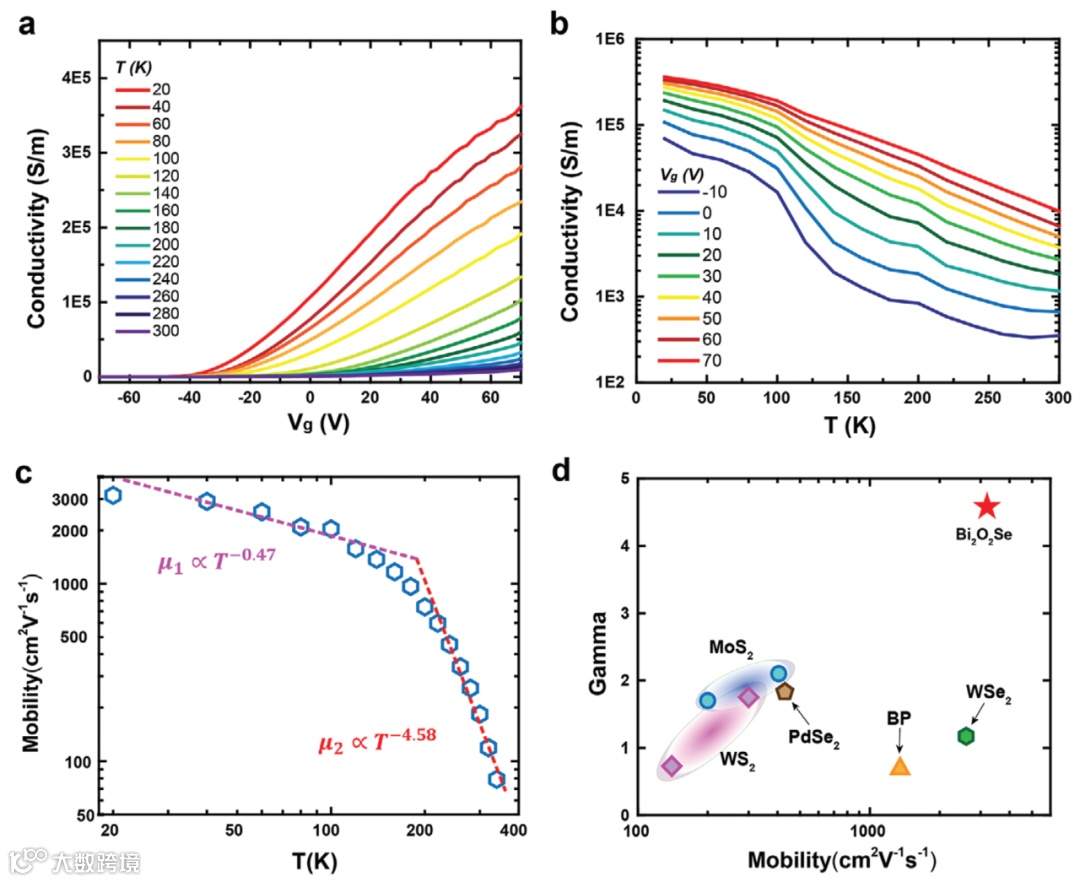

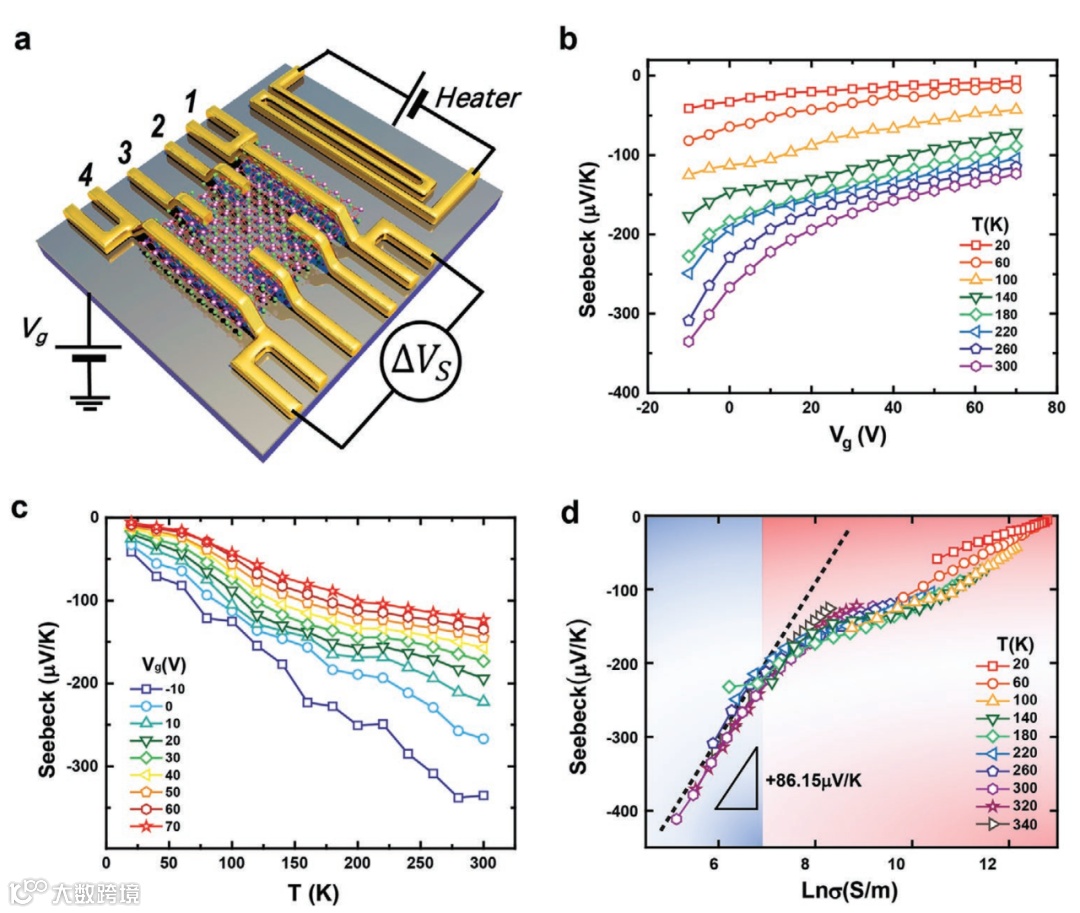

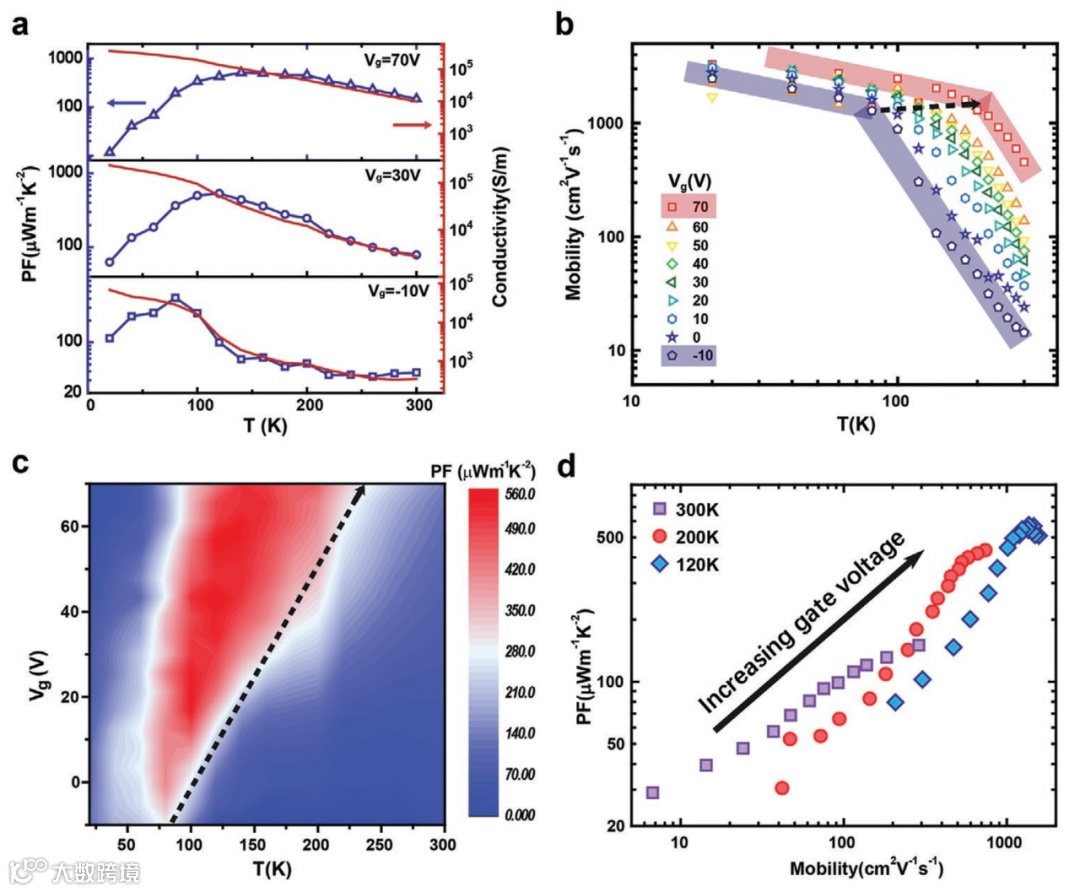

不同于目前广泛研究的石墨烯，过渡金属硫化物，黑磷等二维材料，二维Bi2O2Se的低声子群速度和强声子非谐散射使其具有极低的热导率(~0.92 W/mK APL 115, 193103 (2019))，同时兼具的高电子迁移率和良好的环境稳定性使得其在热电以及能源转化领域有着巨大的潜力。研究人员发现二维Bi2O2Se载流子迁移率在高温下由极化光学声子散射主导，在低温下由压电散射主导（如图3c所示）。当压电散射主导时，其迁移率显著提高。同时电导率的急剧上升并没有导致塞贝克系数的明显下降，表明散射机制的调控可以实现电导率和塞贝克系数的去耦合（如图2d所示）。这与之前通过调控载流子浓度来平衡电导率和塞贝克系数的策略显著不同。同时，研究人员还发现这种散射机制的转变温度具有高度的门电压可调性，通过施加一定大小的门电压，可以显著提高极化光学声子散射到压电散射的转变温度，最终实现宽温度范围(80-200K)的高热电功率因子{>400μW/(m·K2)}。
总结展望
扩展阅读
本文来源：知社学术圈
免责声明：本文旨在传递更多科研资讯及分享，所有其他媒、网来源均注明出处，如涉及版权问题，请作者第一时间后台联系，我们将协调进行处理（按照法规支付稿费或立即删除），所有来稿文责自负，两江仅作分享平台。转载请注明出处，如原创内容转载需授权，请联系下方微信号。
