西安交大科研团队在石墨烯-纳米金字塔混合型SERS生物传感器方面取得进展

  随着后摩尔时代的到来，人们需要在硅衬底上集成更多的功能，如射频、微机电一体化系统、执行器、光电探测、生物传感等。近年来，表面增强拉曼光谱（SERS）由于其高灵敏度和分子特征振动光谱吸引了大量的研究。SERS效应能够将吸附在金属表面分子的拉曼散射强度放大几个数量级。SERS 在化学传感、食品安全、环境监测和医学等领域有着广泛的应用，能够对不同尺度的生物分子进行检测，如神经递质、DNA/RNA、蛋白质和细胞等。

  硅基MEMS工艺的不断进步也推动着SERS衬底制备工艺的不断改进。使用现代半导体纳米制造工艺制备的SERS衬底具有纳米结构排列高度均匀有序的特点，如纳米孔、纳米盘、纳米三角形和纳米金字塔等。其中纳米金字塔由于其SERS热点位于塔尖顶部，使得其有潜力对不同尺度分子进行通用性检测。然而由于制备大面积的胶体晶体仍然存在困难，使得以胶体光刻为基础的纳米金字塔阵列的大规模制备面临很大的挑战。此外，石墨烯作为一种典型的二维材料，可以通过覆盖金属纳米结构进一步增强SERS效应。石墨烯/贵金属纳米颗粒的复合结构已经被证明可用于生物分析物的检测和相关疾病的研究，如癌细胞检测，miRNA传感，葡萄糖检测等。石墨烯-金属混合系统具有极大的优越性，原因在于石墨烯（i）能提高基底的生物相容性；(ii) CM增强能够进一步提高SERS衬底的全局增强因子约10~10²倍；(iii)能够有效地保护贵金属纳米颗粒，防止氧化；(iv) 石墨烯的拉曼峰可用于定量评价SERS衬底的增强效果。

 西安交通大学电信学部电子学院电子陶瓷与器件教育部重点实验室任巍教授、牛刚研究员课题组联合西北大学医学院院长、西京医院神经内科主任医师赵钢教授课题组组成的医工交叉团队长期从事将SERS光谱和人工智能应用于生物传感方面的研究。该团队最新在Sensors and Actuators: B. Chemical（中科院分区：1区）期刊上发表题为“Highly sensitive label-free detection of analytes at different scales using uniform graphene-nanopyramids hybrid SERS system”的研究论文。研究使用Langmuir-Blodgett 方法、胶体光刻和现代半导体纳米制造工艺制备了大面积高度均匀和灵敏的石墨烯-纳米金字塔混合型SERS系统。该混合系统成功实现了对不同尺度分析物的通用性无标记检测，包括纳米尺度的化学小分子和生物大分子蛋白质以及微米尺度的临床脑脊液细胞，并表现出高灵敏度、均匀性的特点。通过结合主成分分析方法，对临床患者脑脊液中的红细胞和白细胞SERS光谱实现了高特异性的分类识别。研究成果对于SERS方法在化学物质、生物传感和医学方面的通用性无标记检测具有重要意义。

  西安交通大学博士生武和平为该论文第一作者，西安交通大学牛刚研究员、任巍教授和西北大学赵钢教授为该论文通讯作者。论文获得了包括国家自然科学基金、陕西省重点研发计划等项目的资助。

图1 石墨烯-金字塔混合型SERS衬底制备流程与表征

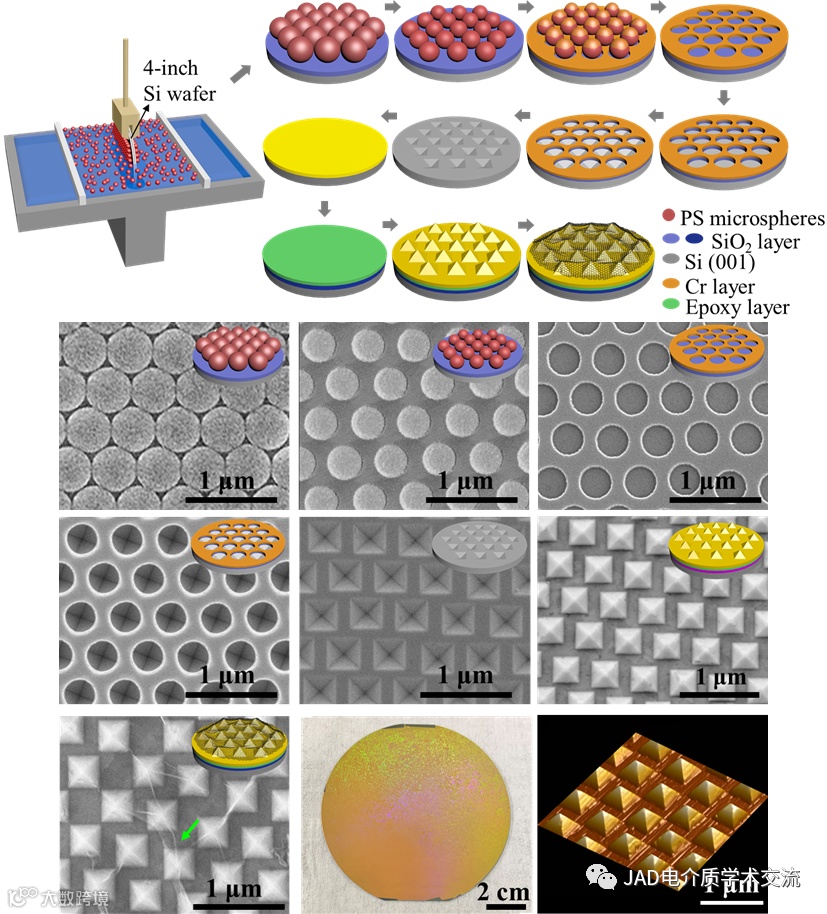

  在该研究中，石墨烯-纳米金字塔混合型衬底采用胶体光刻和半导体纳米制造工艺制备。胶体光刻基于在4英寸Si晶圆上制备的密集有序排列的单层聚苯乙烯（PS）微球，直径为500 nm。其次，依次通过氧离子刻蚀PS微球，电子束蒸镀Cr掩模，ICP干法刻蚀SiO₂，KOH湿法刻蚀Si (001)，湿法剥离SiO₂和Cr层，磁控溅射Au层，环氧树脂转移剥离金纳米金字塔的工艺，制备得到了具有大面积、高度均匀的纳米金字塔阵列。最后将铜上石墨烯转移到金字塔表面，制备得到石墨烯-纳米金字塔的混合型SERS增强衬底。

图2 石墨烯混合型SERS衬底对不同尺度测试物的测试结果

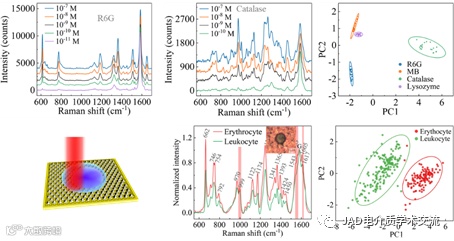

  测试结果显示，所述石墨烯-纳米金字塔混合系统具有均匀、灵敏的SERS增强能力；石墨烯单层将SERS增强因子提高了约20倍，有效防止了纳米金字塔的氧化，同时提高了该混合系统的定量分析能力。混合系统对有机物小分子罗丹明6G和亚甲基蓝的SERS增强因子达到了10⁹倍（与普通拉曼相比）。对生物大分子过氧化氢酶和溶菌酶的检测限都达到了10^-10 M。不局限于纳米尺度分子的测试，使用所述金字塔结构衬底实现了对微米级细胞的检测。在不借助染色固定的情况下，成功获得了来自临床脑脊液样本中红细胞和白细胞的拉曼指纹，并结合主成分分析方法实现了两类细胞光谱的分类。上述结果证明了所述混合系统在超低浓度生物标志物（≤10^-10 M）和无标记细胞检测识别方面的巨大潜力。

时域有限差分仿真结果显示，混合系统的实验测试增强因子与理论计算值吻合良好。

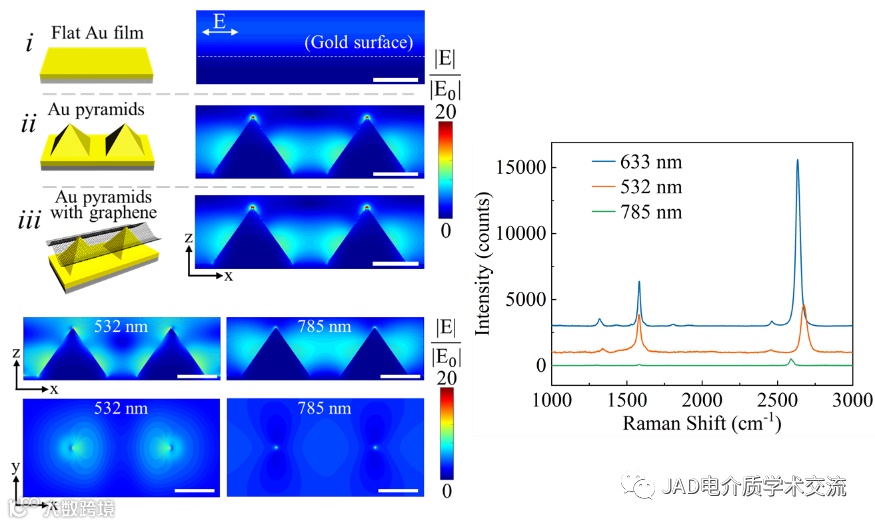

图3 不同研究衬底的三维时域有限差分（FDTD）电磁场分布仿真

 综上所述，本研究制备的大面积均匀石墨烯-纳米金字塔混合型SERS系统对不同尺度化学和生物分子的检测表现出极高的灵敏度和通用性，在无标记生物传感检测方面具有巨大潜力。

  此次发表的研究成果系任巍教授、牛刚研究员和赵钢教授带领的医工交叉团队在生物传感领域长期研究取得的系列成果之一。在此之前，团队于2020年在Langmuir期刊上发表了题为“Crucial impact of hydrophilicity on the self-assembled 2D colloidal crystals using Langmuir–Blodgett method”的封面论文，通过优化工艺制备了高质量的聚合物纳米微球胶体晶体，为后续通过胶体光刻和MEMS工艺制备高度均匀的石墨烯混合型SERS系统奠定了基础，博士生武和平为第一作者。团队进而于2021年在ACS Applied Nano Materials期刊上发表了题为“Detection of K562 leukemia cells in different states using a graphene-SERS platform”的研究论文，西安交通大学博士生姜陆月为该论文第一作者。该论文报道了石墨烯混合型SERS系统对液体中癌细胞的状态的有效探测与识别，从分子水平上阐释了癌细胞的特征光谱随时间变化的原因，该方法在白血病诊断和白血病药物开发方面具有巨大潜力。

文献信息

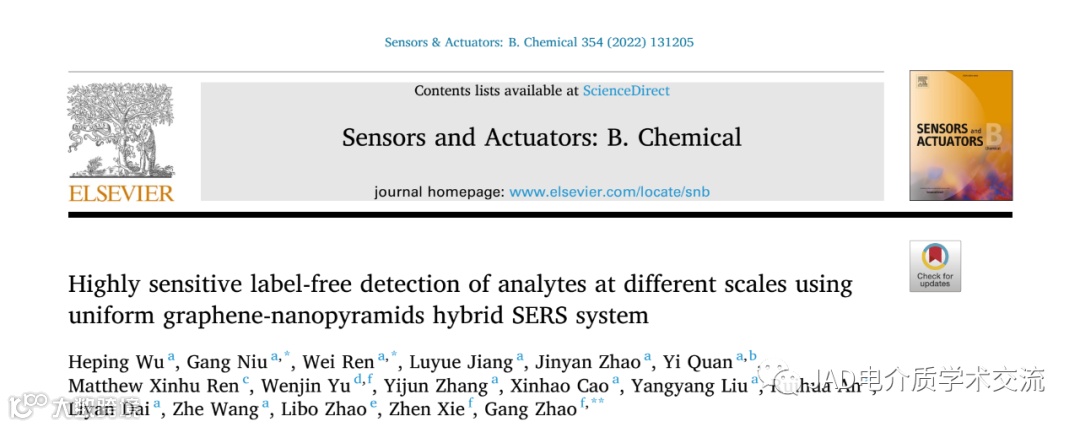

1. Heping Wu, Gang Niu*, Wei Ren*, Luyue Jiang, Jinyan Zhao, Yi Quan, Matthew Xinhu Ren, Wenjin Yu, Yijun Zhang, Xinhao Cao, Yangyang Liu, Ruihua An, Liyan Dai, Zhe Wang, Libo Zhao, Zhen Xie, Gang Zhao*. Highly sensitive label-free detection of analytes at different scales using uniform graphene-nanopyramids hybrid SERS system. Sens. Actuator B Chem., 2022, 354. DOI: 10.1016/j.snb.2021.131205.
