在笼目Kagome金属AV3Sb5（A = K, Rb, Cs）中，三维电荷有序是主要的不稳定性，为其他集体有序的出现奠定了基础，包括单向条纹有序、轨道通量有序、电子向列性和超导电性。
近日，韩国 马克斯·普朗克浦项工科大学韩国研究计划Mingu Kang，Jonggyu Yoo，Jae-Hoon Park等，美国 麻省理工学院（Massachusetts Institute of Technology）Shiang Fang，Riccardo Comin等，在Nature Materials上发文，利用高分辨率角分辨光电子能谱，确定了笼目金属AV3Sb5中，三维电荷有序的微观结构及其与超导电性的相互作用。
研究方法是基于识别由三维电荷序引起的Kagome带不寻常劈裂splitting，这提供了一种灵敏方法，细化相邻笼目Kagome平面的空间电荷模式。
研究发现，三维电荷有序结构，对组分和掺杂有显著的依赖性。在CsV3Sb5和其他化合物之间，观察到的差异潜在地支持了 CsV3(Sb,Sn)5的双圆顶超导电性以及KV3Sb5 和 RbV3Sb5的Tc抑制。这一研究结果，为 AV3Sb5丰富相图，提供了新的见解。
Charge order landscape and competition with superconductivity in kagome metals.

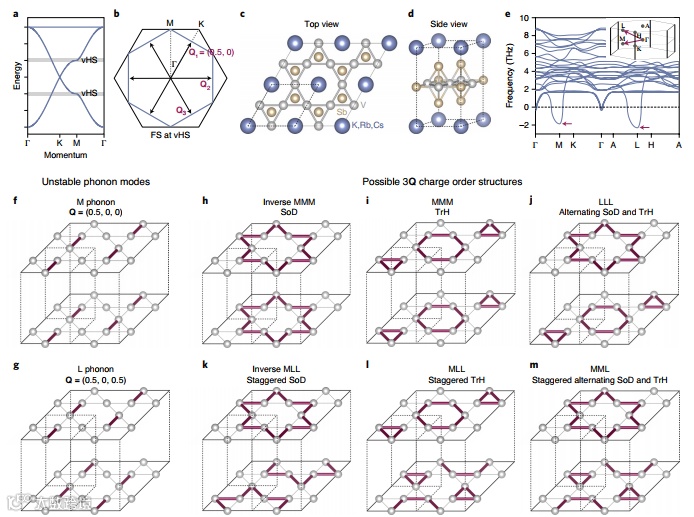

图1：在笼目kagome金属AV3Sb5中，三维3D电荷有序charge order，CO可能微观结构。

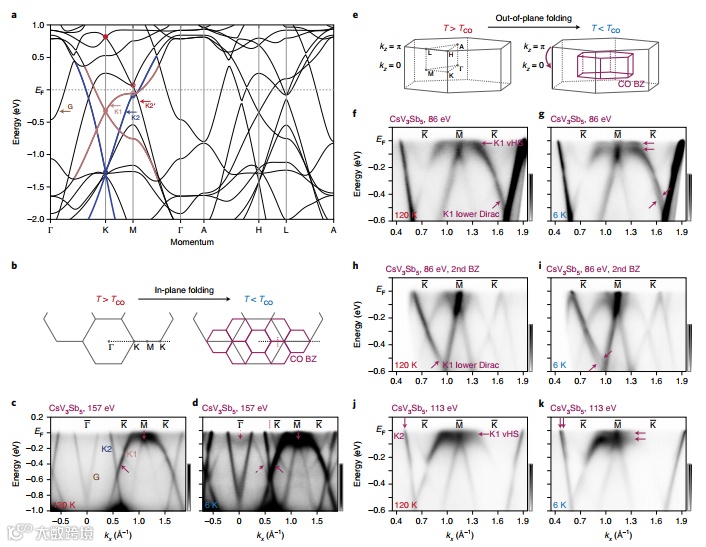

图2：三维电荷有序CO诱导CsV3Sb5中，两种不同类型的电子重构。

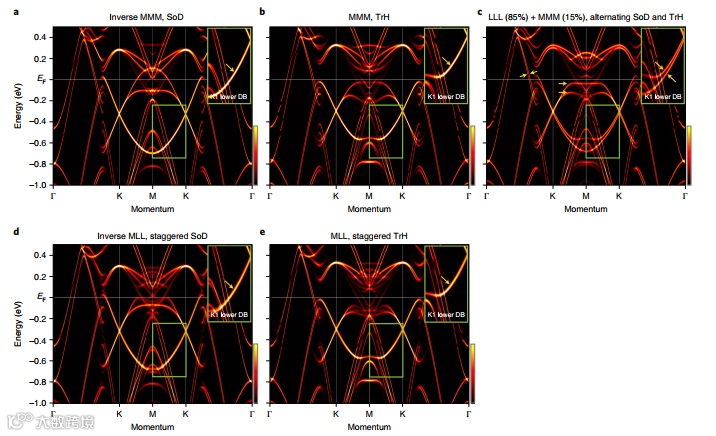

图3：在AV3Sb5中，电子重构的理论计算及其对三维电荷有序CO微观结构的依赖性。

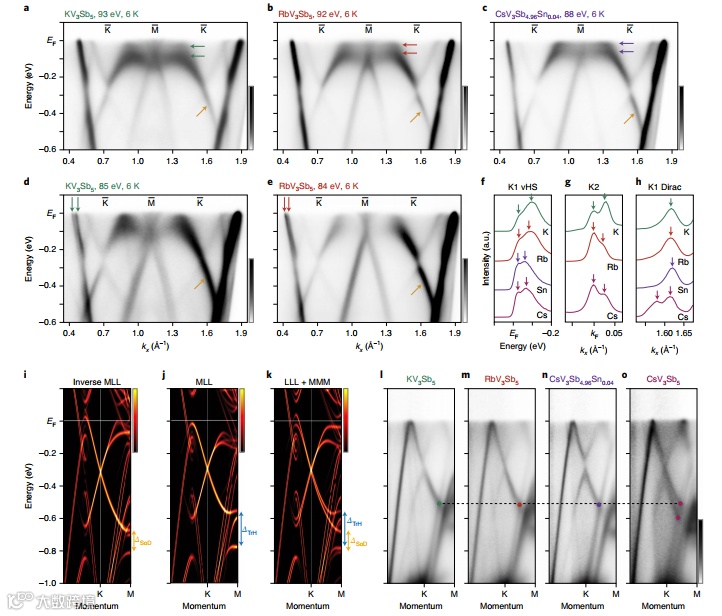

图4：在三维电荷有序CO状态下，KV3Sb5, RbV3Sb5和Sn掺杂的CsV3Sb5电子重构。

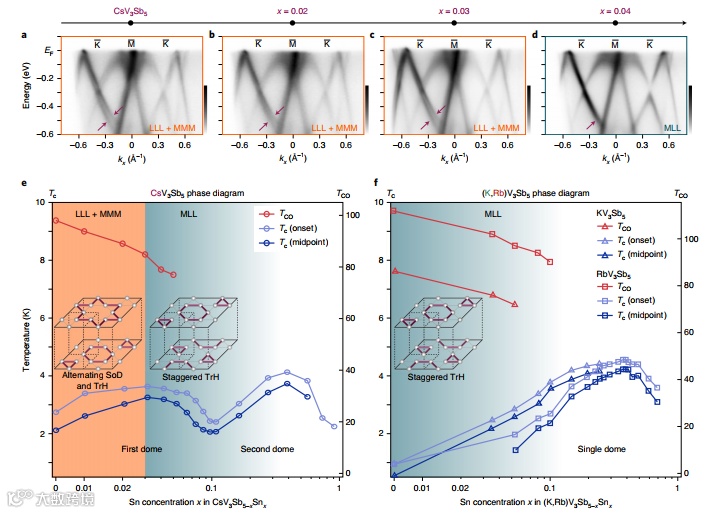

图5：在CsV3Sb5–xSnx中，三维电荷有序CO相图及其与双顶double-dome超导关系。
文献链接：https://www.nature.com/articles/s41563-022-01375-2
DOI: https://doi.org/10.1038/s41563-022-01375-2
免责声明：本文旨在传递更多科研资讯及分享，所有其他媒、网来源均注明出处，如涉及版权问题，请作者第一时间后台联系，我们将协调进行处理，所有来稿文责自负，两江仅作分享平台。转载请注明出处，如原创内容转载需授权，请联系下方微信号。
