资讯 | 清华大学《Advanced Materials》：非对称陶瓷超材料攻克吸收难题

一、解决的问题：

1. 传统超材料的环境耐受性差：为实现特定电磁功能（如广义Kerker效应）而设计的复杂复合结构或精密对称性，在极端环境（如高温）下容易失效，可靠性低。

2. 结构复杂性与性能的矛盾：高性能电磁调控往往需要复杂的几何结构或基底支撑，这不仅增加制造难度和成本，也限制了其在苛刻条件下的鲁棒性和应用。

3. 奇异点模式实现的困难：在传统高对称性或复杂结构中，难以有效激发和利用由奇偶模式完美干涉形成的奇异点模式来实现近乎完美的电磁吸收等独特功能。

二、提出的方法：

1. 材料与结构创新：采用全陶瓷作为基体，利用其固有的高熔点和热稳定性作为耐受极端环境的基础。

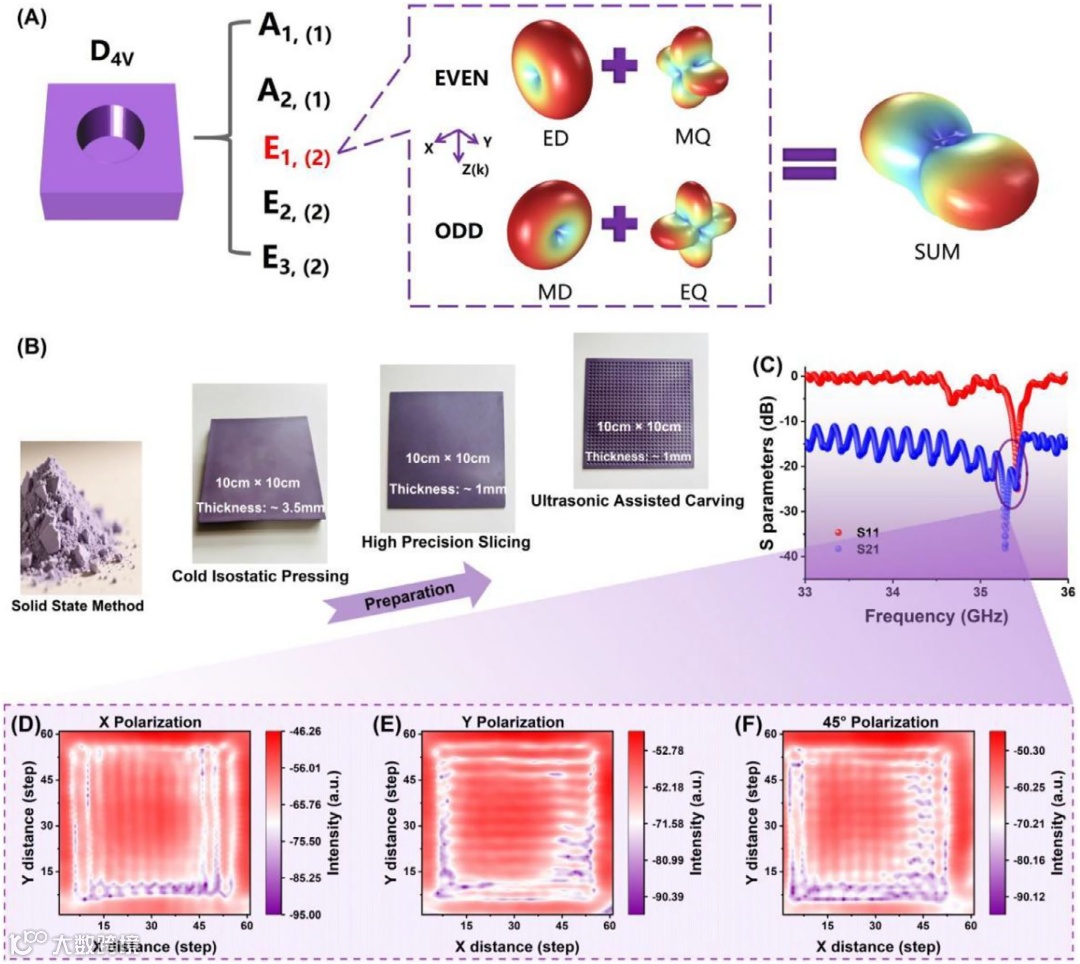

2. 对称性破缺设计：提出一种简洁的“非对称盲孔” 结构，仅通过在一个结构单元上引入可控的几何不对称性（打破反演对称），将材料对称性从高对称性（如D₄ₕ）降低至D₄ᵥ。

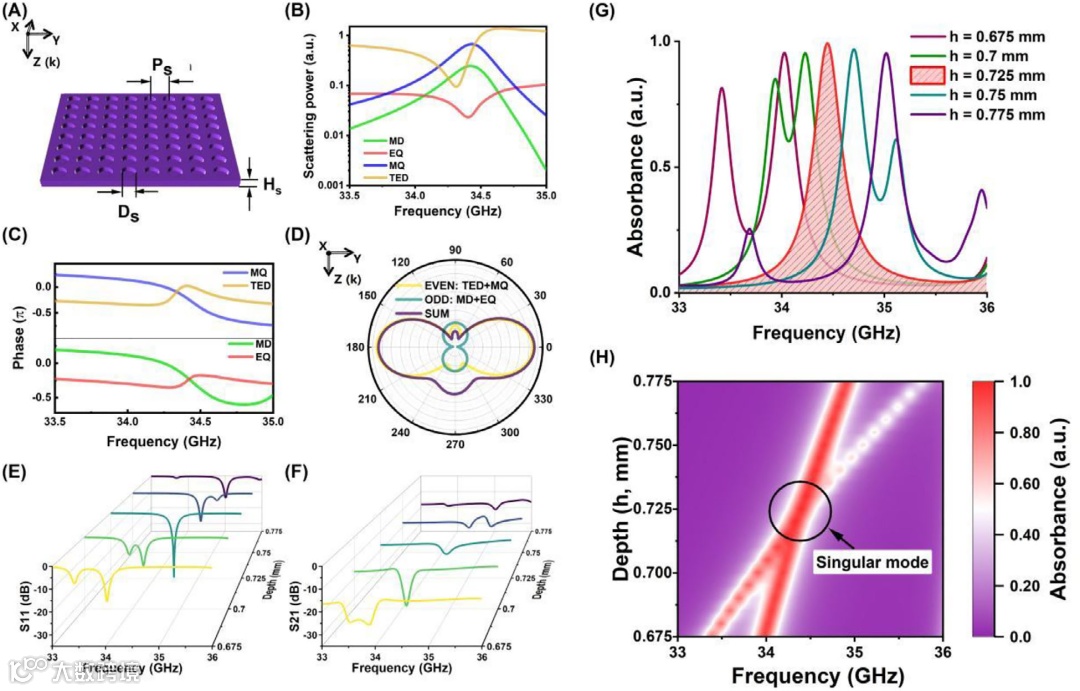

3. 物理机制结合：将广义Kerker效应与连续体中的束缚态理论相结合。通过设计盲孔深度等参数，精确调控电偶极、磁偶极、电四极、磁四极等奇偶多极模式的激发与干涉，引导系统在特定频率点形成奇异点。

三、实现的效果：

1. 近乎完美的电磁吸收：在奇异点频率处，实现了高达约99%的吸波率，同时抑制了透射和反射，电磁波能量被高效吸收或转化为近横向传播模式。

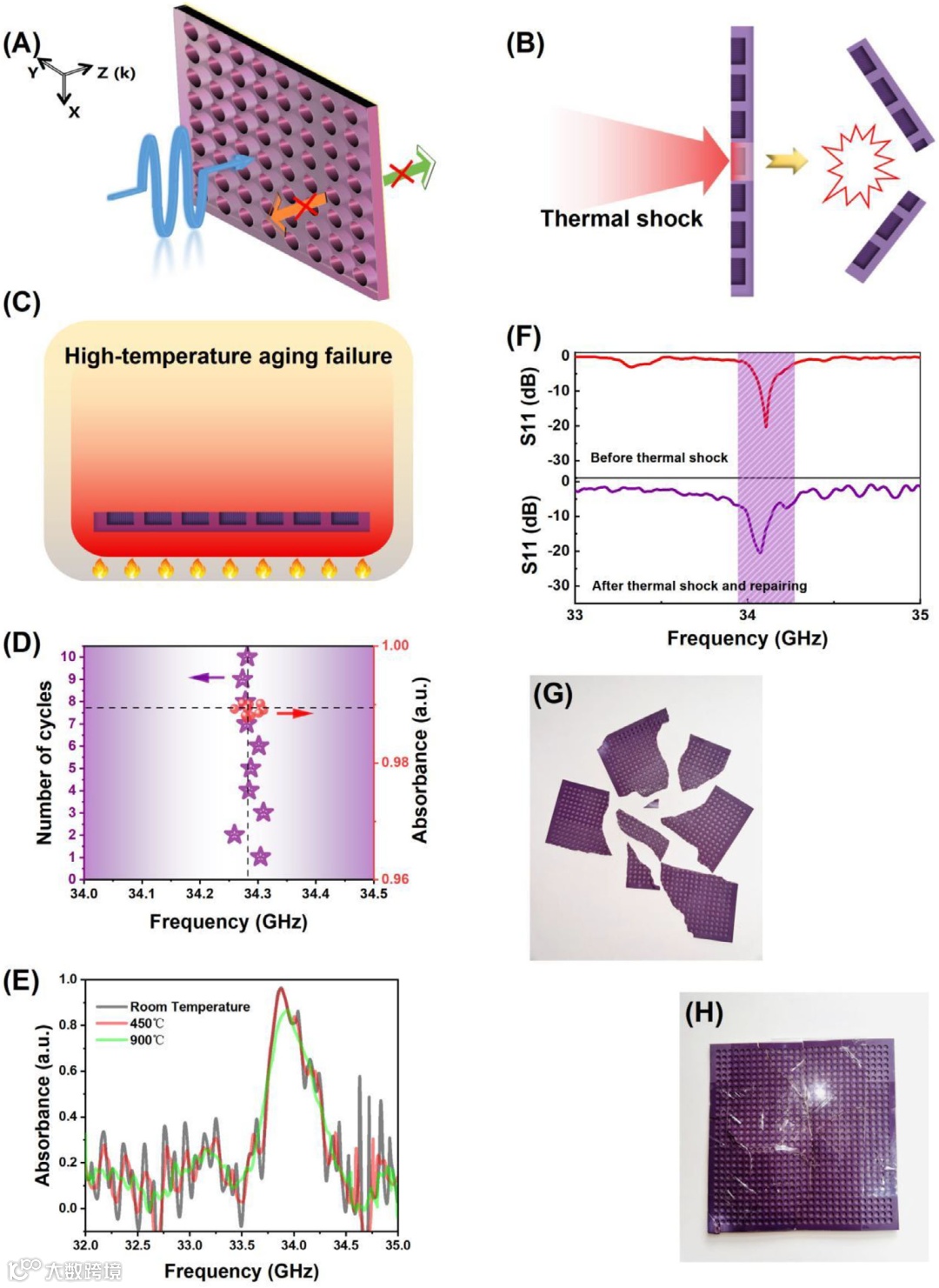

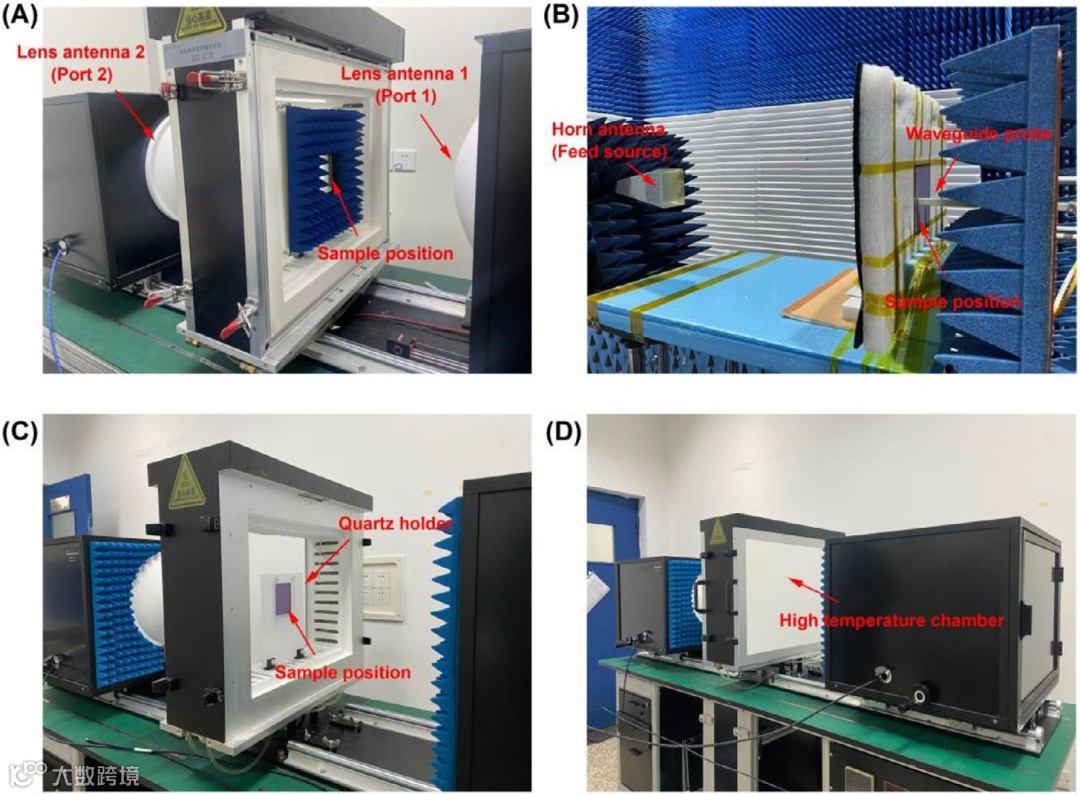

2. 卓越的环境耐受性：全陶瓷自支撑结构无需基底。实验证明，该超材料在1300°C高温循环、热冲击后，即使经过修复，仍能保持稳定的电磁吸收性能，实现了“器件耐受温度等于材料耐受温度”。

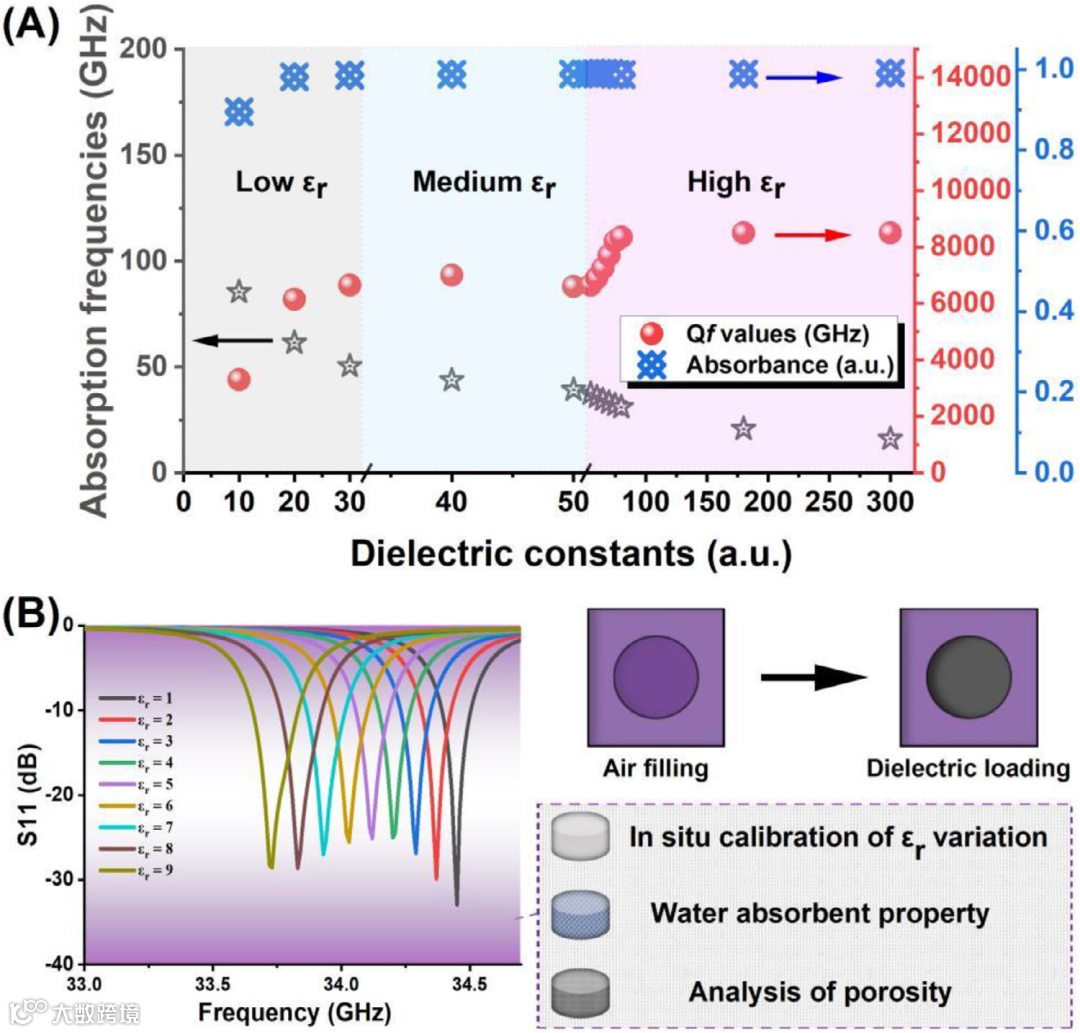

3. 频率与材料普适性：通过调整陶瓷的介电性能（εᵣ和Q值）或按比例缩放结构尺寸，可将工作频率覆盖从Ku波段至W波段（约12-100 GHz），适用于多种陶瓷体系。

4. 额外的传感潜力：盲孔结构对填充介质的介电常数敏感，可用于高湿环境检测、材料孔隙率表征等传感应用。

四、创新点：

1. 设计范式简化：通过“单一结构单元对称性破缺”这一简洁设计，替代了传统实现广义Kerker效应所需的复杂复合结构或精密对称性排列，大幅降低了制备难度。

2. 环境鲁棒性突破：首创“全陶瓷、自支撑、无基底”的超材料架构，将其耐温极限提升至陶瓷材料本体熔点，为解决极端环境下电磁功能器件的可靠性难题提供了新思路。

3. 物理机制融合：巧妙地将对称性工程、广义Kerker效应和BIC理论融合，利用简单的几何扰动（盲孔）实现对多极干涉和奇异点模式的精准调控，为高性能介电超材料设计提供了通用且可扩展的路径。

4. 功能与应用拓展：不仅实现了完美吸收，还展示了该结构在近场检测和环境传感方面的潜在应用价值，凸显了其多功能性。

摘要：

图1：
